Тяговое усилие бульдозера: что это и как измеряется
Обзор · Критерии выбора · Опыт
Что такое тяговое усилие и зачем оно нужно

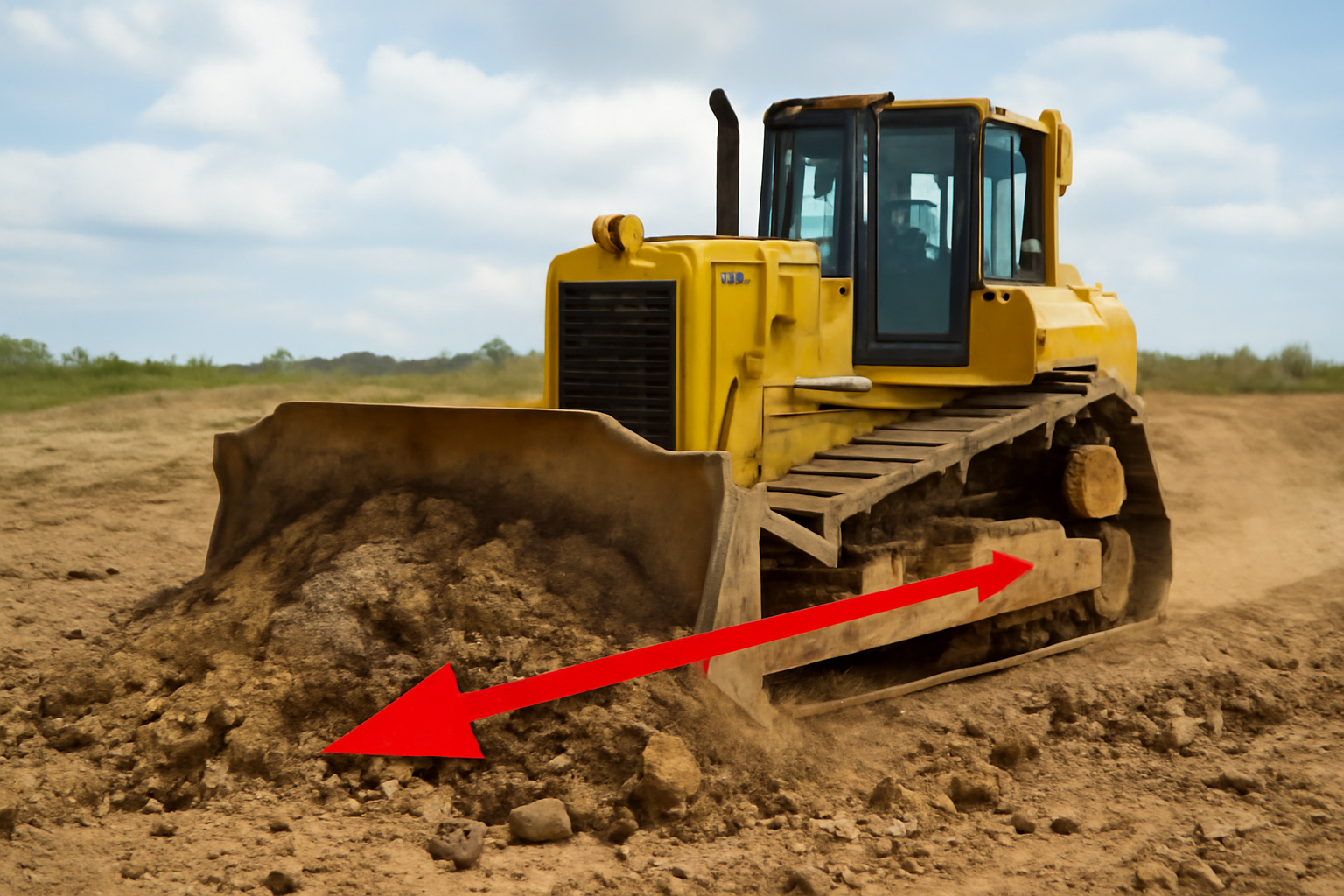

Тяговое усилие бульдозера — это сила, которую гусеничная машина способна развивать для перемещения грунта, камней, снега или других материалов по горизонтальной или наклонной поверхности. Это ключевой параметр, определяющий производительность бульдозера в земляных работах. Без достаточного тягового усилия даже мощный двигатель не сможет эффективно работать: двигатель может крутиться, но гусеницы будут буксовать, а лезвие — не сдвигать материал. В этом смысле тяговое усилие — не просто техническая характеристика, а индикатор реальной рабочей способности машины в условиях, где сцепление с опорной поверхностью критично.
Если сравнивать бульдозер с экскаватором, то у первого задача — толкать, а у второго — копать и поднимать. У экскаватора важен момент на стреле и давление в гидросистеме, а у бульдозера — сила сцепления гусениц с грунтом, передаваемая через раму и лезвие. Поэтому даже два бульдозера с одинаковой мощностью двигателя могут иметь разное тяговое усилие — всё зависит от массы, конструкции гусеничной ленты, передаточных чисел трансмиссии и распределения веса по осям.
Как формируется тяговое усилие: от двигателя до грунта
Тяговое усилие возникает в результате цепочки энергопреобразований: двигатель передаёт вращение через трансмиссию и конечные передачи на ведущие звёздочки гусениц, которые зацепляются за опорную поверхность. При этом гусеничная лента деформируется, создавая силу трения, которая и становится тяговым усилием. Чем больше сила сцепления гусениц с грунтом — тем выше тяговое усилие. Но сцепление зависит не только от массы машины, но и от типа грунта, влажности, рельефа, состояния гусениц и их ширины.
Гидравлическая система бульдозера, отвечающая за подъём и опускание лезвия, не участвует напрямую в формировании тягового усилия, но влияет косвенно: при загрузке лезвия масса, прижимающая гусеницы к земле, увеличивается, что улучшает сцепление. Однако если лезвие слишком глубоко погружено, сопротивление роста может превысить доступное тяговое усилие — и машина начнёт буксовать. Поэтому правильная настройка угла резания и глубины работы — часть искусства управления бульдозером.
Также , что тяговое усилие не является постоянной величиной. Оно меняется в зависимости от скорости движения: при низких скоростях (0–3 км/ч) усилие максимально, затем постепенно снижается из-за гидравлических потерь, инерционных нагрузок и уменьшения времени контакта гусениц с грунтом. Максимальное тяговое усилие всегда указывается для нулевой скорости — это так называемое «стартовое усилие».
Как измеряется тяговое усилие: стандарты и методы
Измерение тягового усилия проводится в лабораторных условиях или на специальных испытательных полигонах в соответствии с международными стандартами, такими как ISO 14397-1 и ISO 14397-2. В процессе испытаний бульдозер устанавливается на ровной, твёрдой и однородной поверхности — как правило, на уплотнённом грунте или бетонной плите с коэффициентом сцепления, близким к среднестатистическому для строительных площадок.
Машина подключается к динамометрическому прицепу или тяговому датчику, который фиксирует силу, развиваемую на уровне ведущих звёздочек. Испытания проводятся при разных передаточных числах — от низшей передачи до промежуточных. При этом двигатель работает на максимальных оборотах, а гидравлика отключена от нагрузки, чтобы не искажать результат. Замеры производятся не менее трёх раз, затем берётся среднее значение.
Важно: тяговое усилие не измеряется в киловаттах, а в килоньютонах (кН). Для перевода в привычные тонны силы используется коэффициент 1 кН ≈ 0,102 тс. То есть тяговое усилие 180 кН соответствует примерно 18,4 тоннам силы. Производители указывают это значение в технических паспортах, но не всегда с пояснением условий измерения — поэтому нужно уточнять, при какой скорости и с каким типом грунта был получен результат.
Типы бульдозеров и их тяговое усилие: сравнение классов
Бульдозеры классифицируются по массе и мощности, и тяговое усилие напрямую коррелирует с этими параметрами. Существует три основных класса: малые (до 15 тонн), средние (15–35 тонн) и тяжёлые (свыше 35 тонн). Каждый класс имеет свои типичные диапазоны тягового усилия, обусловленные конструкцией, объёмом двигателя и гусеничной базой.
Малые бульдозеры, как правило, используются на территориях с ограниченным доступом — парках, дворах, в городской застройке. Они не обладают высокой мощностью, но отличаются манёвренностью. Средние машины — наиболее востребованные в строительстве: они сочетают производительность с доступной стоимостью. Тяжёлые бульдозеры применяются в карьерах, на горнодобывающих предприятиях и при крупных земляных массах — здесь важна не только мощность, но и надёжность в условиях длительной нагрузки.
В таблице ниже приведены типичные диапазоны тягового усилия для каждого класса бульдозеров, основанные на данных производителей и испытательных отчётах.
| Класс бульдозера | Масса, т | Мощность двигателя, кВт | Тяговое усилие, кН | Типичные применения |
|---|---|---|---|---|
| Малый | 8–15 | 60–110 | 50–90 | Уборка снега, ландшафтные работы, обслуживание дорог |
| Средний | 15–35 | 110–220 | 120–220 | Подготовка площадок, строительство дорог, земляные работы |
| Тяжёлый | 35–70+ | 220–500+ | 250–550 | Карьеры, горные работы, крупные земляные массы |
Сравнение бульдозера и грейдера по тяговому усилию
Часто возникает путаница между бульдозером и грейдером — оба устройства работают с грунтом, но их функции и конструкции принципиально различны. Грейдер предназначен для выравнивания поверхности, а не для перемещения больших объёмов. Его тяговое усилие значительно ниже, потому что он не рассчитан на резкое сопротивление грунта. У грейдера лезвие расположено под углом и предназначено для снятия тонкого слоя материала, а не для давления вперёд.
Бульдозер имеет массивную раму, мощные гусеницы и жёсткую конструкцию лезвия, которая позволяет создавать значительное давление на грунт. Грейдер, напротив, имеет лёгкую раму, пневматические колёса и гибкую систему управления лезвием — это делает его менее эффективным в тяжёлых условиях. В таблице ниже приведено сравнение типичных значений тягового усилия для бульдозеров и грейдеров одинаковой массы.
| Тип техники | Масса, т | Тяговое усилие, кН | Коэффициент сцепления | Предназначение |
|---|---|---|---|---|
| Бульдозер (средний) | 25 | 150–190 | 0,65–0,85 | Перемещение грунта, разрыхление, формирование насыпей |
| Грейдер (средний) | 24 | 40–70 | 0,35–0,55 | Выравнивание поверхности, финишная обработка дорог |
| Бульдозер (тяжёлый) | 55 | 300–450 | 0,70–0,90 | Карьеры, крупные земляные работы |
| Грейдер (тяжёлый) | 52 | 90–130 | 0,40–0,60 | Обслуживание автодорог, асфальтные покрытия |
| Бульдозер (малый) | 12 | 60–85 | 0,55–0,75 | Дворы, парки, узкие участки |
| Грейдер (малый) | 11 | 25–45 | 0,30–0,50 | Уборка снега, обустройство троп |
Факторы, снижающие тяговое усилие: причины потерь
На практике тяговое усилие редко достигает паспортных значений. Это связано с множеством факторов, влияющих на эффективность передачи силы от гусениц к грунту. Первый и самый очевидный — состояние гусеничной ленты. Изношенные или повреждённые гусеницы с отсутствующими или стёртыми шипами теряют сцепление, особенно на песке, глине или снегу. Даже незначительное ослабление натяжения ленты приводит к проскальзыванию и снижению усилия на 15–25%.
Второй фактор — тип грунта. Сухой песок, рыхлый грунт и снежные наносы имеют низкий коэффициент сцепления — в таких условиях даже мощный бульдозер может буксовать. Наоборот, влажная глина или уплотнённая почва обеспечивают лучшее сцепление. Вторичный фактор — уклон: при подъёме на склоне более 15° тяговое усилие частично расходуется на преодоление силы тяжести, а не на перемещение грунта. Потери могут достигать 30–40% в зависимости от уклона и массы нагрузки.
Третий фактор — температура окружающей среды. При температуре ниже -15°C гидравлические жидкости загустевают, увеличивая потери в системе. Также холодный грунт становится более плотным и трудноподвижным, требуя большего усилия для резания. Наконец, некорректная настройка лезвия — слишком большой угол атаки или чрезмерное погружение — может создать дополнительное сопротивление, превышающее доступное тяговое усилие.
Как увеличить тяговое усилие: практические решения
Для повышения эффективности работы бульдозера в сложных условиях существуют несколько проверенных методов. Первый — замена стандартных гусениц на расширенные или с увеличенной площадью опоры. Гусеницы шириной 750–900 мм вместо 500–600 мм снижают удельное давление на грунт и увеличивают площадь сцепления. Это особенно эффективно на болотистой местности или в снежных условиях.
Второй метод — использование гусениц с увеличенными шипами или «зубьями». Такие гусеницы, как правило, применяются в карьерах или на скальных породах. Они позволяют лучше зацепляться за твёрдую поверхность, предотвращая проскальзывание. Однако на мягких грунтах они могут углубляться слишком сильно, увеличивая сопротивление и перегружая двигатель.
Третий метод — балансировка массы. Установка дополнительных противовесов на заднюю часть машины увеличивает прижимную силу к передней части, где находятся ведущие звёздочки. Это особенно актуально при работе с тяжёлыми лезвиями. Также рекомендуется избегать чрезмерной нагрузки на лезвие — лучше работать с двумя-тремя проходами, чем с одним глубоким. Это снижает вероятность буксования и экономит топливо.
Таблица расходных материалов, влияющих на тяговое усилие
Некоторые компоненты напрямую влияют на передачу тягового усилия. Их износ или неправильная эксплуатация приводят к снижению производительности. Ниже представлена таблица основных расходников, которые требуют регулярной проверки и замены.
| Компонент | Функция | Срок службы, м/ч | Признаки износа | Рекомендуемая замена |
|---|---|---|---|---|
| Гусеничная лента | Сцепление с грунтом | 800–2000 | Потеря шипов, трещины, провисание | При износе более 40% или при проскальзывании |
| Ведущие звёздочки | Привод гусениц | 1200–2500 | Зубья стёрты, скос, шум при вращении | При износе более 30% или при проскальзывании |
| Опорные катки | Поддержка гусеницы | 1500–3000 | Заедание, перегрев, люфт | При появлении шума или неравномерного износа ленты |
| Натяжные домкраты | Поддержка натяжения гусеницы | 2000–4000 | Утечка масла, неудержание натяжения | При потере давления в системе |
| Масло в трансмиссии | Смазка и охлаждение | 1000–1500 | Потемнение, примеси, запах гари | При загрязнении или при достижении интервала ТО |
| Тормозные колодки | Фиксация при остановке | 1200–2000 | Увеличенный ход педали, утечка | При износе более 50% или при неравномерном торможении |
FAQ
FAQ
- Какое тяговое усилие считается достаточным для работы на глинистом грунте?
Для работы на глинистом грунте, особенно влажном, как правило, требуется тяговое усилие в диапазоне 150–250 кН. Это связано с высоким сопротивлением срезу и склеиванием грунта. В таких условиях машина с меньшим усилием может буксовать, даже при наличии достаточной мощности двигателя. Рекомендуется использовать бульдозеры среднего или тяжёлого класса, а также гусеницы с увеличенной шириной и шипами. - Почему тяговое усилие у бульдозера меньше, чем мощность двигателя?
Мощность двигателя измеряется в киловаттах и показывает, сколько энергии машина может выработать, а тяговое усилие — это результат её преобразования в силу сцепления. Между ними есть потери: в трансмиссии, в гидравлике, на трение в звёздочках и гусеницах. Как правило, только 60–75% мощности двигателя преобразуется в эффективное тяговое усилие. Остальное уходит на нагрев, шум и внутреннее трение. - Можно ли увеличить тяговое усилие с помощью дополнительного противовеса?
Да, установка противовеса на заднюю часть бульдозера может увеличить прижимную силу к передним гусеницам, где находятся ведущие звёздочки. Это особенно эффективно при работе с тяжёлыми лезвиями или на склонах. Однако увеличение массы требует более прочной рамы и может привести к износу подвески. В диапазоне до 10–15% от массы машины это безопасно, но зависит от модели и производителя. - Почему бульдозер буксует, даже если тяговое усилие указано как достаточное?
Буксование может происходить из-за низкого коэффициента сцепления грунта — например, при работе на песке, снегу или льду. Также причиной могут быть изношенные гусеницы, неправильное натяжение, загрязнённое масло в трансмиссии или чрезмерное погружение лезвия. Тяговое усилие указано для идеальных условий — в реальных условиях потери могут составлять 20–40%. Решение — снизить глубину резания и использовать более широкие гусеницы. - Влияет ли тип гусениц на тяговое усилие?
Да, тип гусениц напрямую влияет на сцепление. Широкие гусеницы (до 900 мм) снижают удельное давление и увеличивают площадь контакта с грунтом. Гусеницы с шипами или зубьями лучше зацепляются за твёрдые поверхности. Однако на мягких грунтах они могут углубляться и создавать избыточное сопротивление. В диапазоне от 10% до 25% разницы в тяговом усилии может наблюдаться в зависимости от выбора гусениц. - Как правильно выбрать бульдозер по тяговому усилию для конкретной задачи?
Выбор зависит от объёма грунта, типа поверхности и уклона. Для уборки снега или ландшафтных работ подойдут машины с усилием 60–90 кН. Для строительства дорог — 120–200 кН. Для карьеров — 250 кН и выше. Также важно учитывать скорость перемещения: чем выше усилие — тем медленнее можно работать, но с большей нагрузкой. Всегда проверяйте условия эксплуатации и оставляйте запас в 15–20% над паспортным значением. - Сколько времени может проработать бульдозер при максимальном тяговом усилии?
Непрерывная работа при максимальном тяговом усилии сокращает срок службы двигателя, трансмиссии и гусеничной системы. Как правило, такие нагрузки допустимы только в течение 10–20% общего времени работы, в остальное время — умеренные режимы. Длительная работа на пределе приводит к перегреву масла, усталостным трещинам в раме и преждевременному износу звёздочек. Рекомендуется чередовать режимы и делать остановки на охлаждение.
