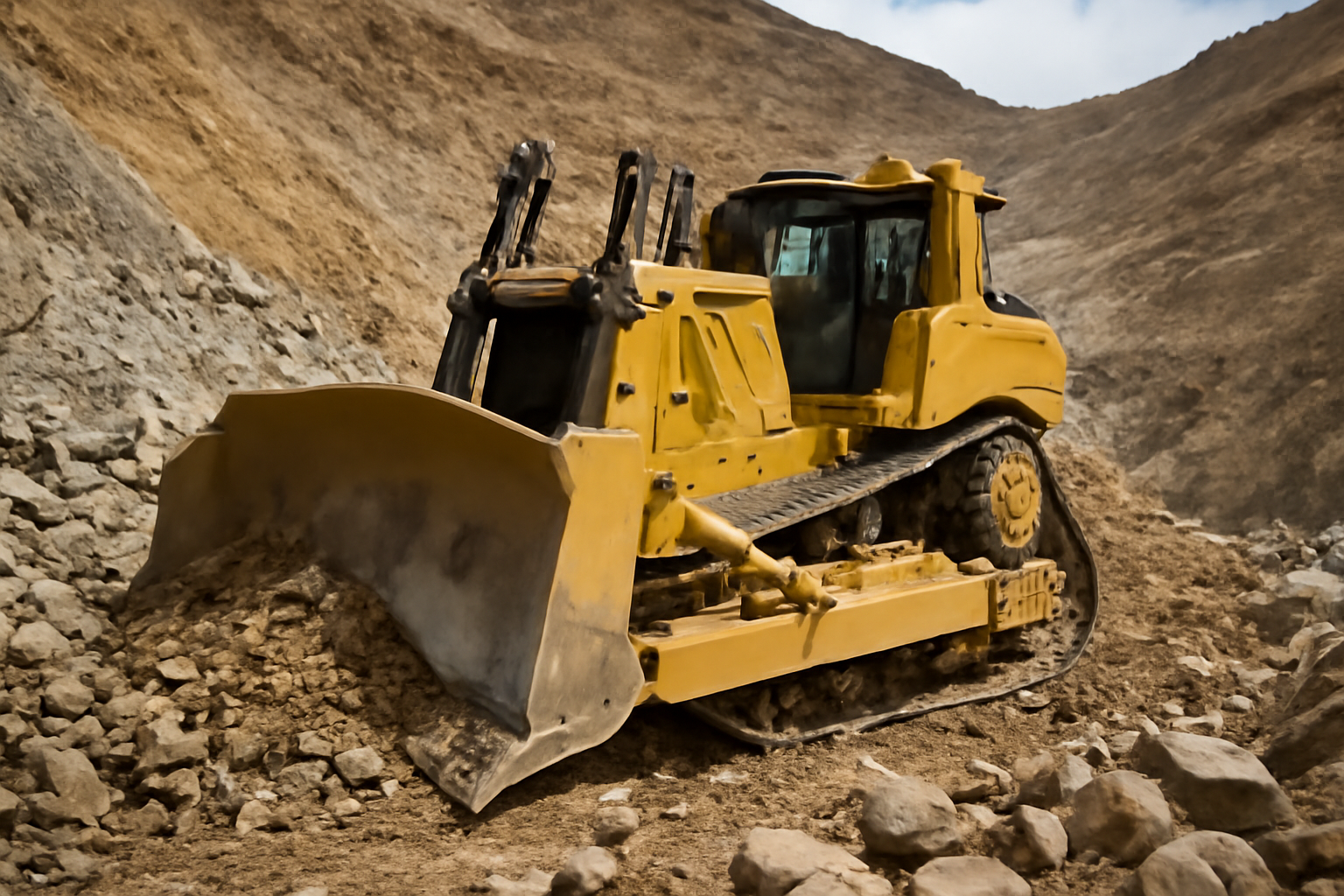

Бульдозер Cat D9: для горных работ

Распространённые ошибки

Частая ошибка при выборе бульдозера для горных работ — принятие за подходящий вариант модели, рассчитанной на строительство дорог или планировку площадок. Многие компании закупают Cat D9 с базовой ножевой системой и стандартными гусеницами, рассчитывая на высокую производительность в скальных породах. Это приводит к быстрому износу лезвий, перегреву гидравлики и частым остановкам из-за перегрузки двигателя. В горных условиях нагрузка распределяется неравномерно: породы чередуются от мягких глинистых до плотных кварцитов и гранитов. Бульдозер, не адаптированный под такие циклы, не выдерживает даже 500 часов наработки без капитального ремонта.

Другая ошибка — игнорирование условий транспортировки. Cat D9 — машина массой от 95 до 115 тонн. Её доставка на удалённые горнодобывающие участки требует специальных платформ и разрешений на транзит по дорогам с низкой несущей способностью. Часто заказчики не учитывают, что для перебазировки требуется не только тягач, но и сопровождение с геодезической разметкой маршрута и разрешения на проезд по автодорогам регионального значения. Отсутствие подготовки приводит к задержкам на 2–5 дней, что обесценивает экономию от покупки вместо аренды.

Третья распространённая ошибка — неправильный подбор рабочего инструмента. Многие полагают, что любой нож подойдёт для перемещения горных пород. На практике использование стандартного U-образного ножа в твёрдых породах снижает производительность на 30–50% и увеличивает нагрузку на трансмиссию. В горных условиях требуется специализированный нож с усиленной кромкой, высокой степенью износоустойчивости и возможностью быстрой замены накладок.

Конструкция Cat D9 для горных условий

Бульдозер Cat D9 — это не одна модель, а семейство машин, разработанных под специфические задачи. Основа конструкции — рама с усиленными продольными балками, выдерживающими динамические нагрузки до 120 тонн при работе с тяжёлыми породами. Каркас выполнен из высокопрочной стали с термической обработкой, что повышает сопротивление усталостным трещинам. В отличие от дорожных моделей, у горных версий увеличен зазор между рамой и гусеницами — до 550 мм — чтобы предотвратить застревание в обломках и обрушениях породы.

Гусеничная система Cat D9 в горных условиях комплектуется двухрядными гусеницами шириной 800–1100 мм. Увеличенная площадь опоры снижает удельное давление на грунт до 60–85 кПа, что критично для рыхлых, склонных к проседанию горных отвалов. Гусеницы имеют усиленные пальцы и сменные защитные накладки из износостойкого сплава. В стандартной комплектации они рассчитаны на 1200–2000 часов работы, но при работе с абразивными породами срок может сократиться до 800 часов — это нужно учитывать при планировании ТО.

Двигатель Cat C18 или C32 (в зависимости от модификации) развивает мощность от 580 до 900 л.с. и имеет систему охлаждения с двойным радиатором и фильтрами с высокой степенью очистки. Это необходимо, чтобы избежать засорения воздушных каналов пылью, характерной для карьеров. Двигатель оснащён системой ECU с адаптивным управлением, которая автоматически снижает обороты при обнаружении резкого увеличения нагрузки — это предотвращает «заклинивание» в скальных породах и защиту трансмиссии от ударных нагрузок.

Гидравлическая система работает на давлении 300–350 бар и оснащена фильтрами с классом очистки ISO 18/16/13. В горных условиях гидравлика подвергается постоянному воздействию песка, мельчайших частиц камня и влаги. Неправильный выбор масла или пренебрежение заменой фильтров приводит к выходу из строя гидроцилиндров ножа и подъёмника за 150–300 часов. Рекомендуется использовать масла с маркировкой Cat HYDRO 10W-40 и менять фильтры каждые 250 часов.

Принцип работы в горных условиях

Работа Cat D9 в горных условиях основана на циклическом перемещении породы с использованием комбинации давления, резания и выталкивания. В отличие от планировки на ровных площадках, здесь важна не только скорость, но и способность машины «вгрызаться» в твёрдые слои. При работе с плотными породами (гранит, кварцит, базальт) бульдозер не должен пытаться сразу сдвинуть массив. Оптимальный подход — поэтапное резание: сначала нож погружается на глубину 100–200 мм, затем с небольшим углом атаки (15–25 градусов) производится резка, после чего машина медленно выталкивает отвал.

Система управления гидравликой позволяет точно дозировать усилие на лезвии. При сопротивлении породы более 1200 кПа система автоматически снижает подачу масла в цилиндры, чтобы не перегружать трансмиссию. Это особенно важно при работе на уклонах до 30%, где равномерное распределение нагрузки — залог устойчивости. Датчики на гусеницах и раме передают информацию в кабину, визуально отображая степень просадки и перегрузку. Оператор получает предупреждение, если давление на гусеницы превышает 85 кПа — это сигнал к смене маршрута или снижению глубины резания.

При работе с рыхлыми породами (песчаник, сланец) Cat D9 может применяться в режиме «свободного скольжения» — нож поднимается на 30–50 мм, и машина движется с максимальной скоростью. Это позволяет добиться производительности до 150 м³/ч. Однако такой режим возможен только при однородном слое и отсутствии включений твёрдых включений. Нарушение технологии приводит к износу кромки ножа и перегреву гидравлики.

Классификация Cat D9 по типу рабочего оборудования

В зависимости от задачи горнодобывающей компании, Cat D9 комплектуется разными типами ножей, гусениц и систем управления. Ниже приведена классификация по основным конфигурациям для горных работ.

Подбор бульдозера под задачи горного предприятия

Выбор модели Cat D9 зависит от трёх ключевых параметров: тип породы, объём перемещения и геометрия участка. Для мягких пород (глина, песчаник, сланец) с объёмом 300–500 м³/смену достаточно стандартной или карьерной конфигурации. Для твёрдых пород (гранит, базальт, кварцит) с объёмом более 800 м³/смену требуется горная тяжёлая или специализированная версия. При работе на уклонах более 20% и наличии обвалов — только с усиленными гусеницами и гидравлической системой с датчиками просадки.

При подборе необходимо учитывать совместимость с погрузчиками. Cat D9 в горных условиях часто работает в связке с экскаваторами класса 20–25 тонн (например, Komatsu PC200 или Cat 320). Производительность цепочки рассчитывается по формуле:
Производительность цепочки = (Производительность экскаватора × 0.8) / (Производительность бульдозера)
Если экскаватор за 1 цикл загружает 1.5 м³, а бульдозер перемещает 2.5 м³/мин, то один бульдозер может обслуживать 1.2–1.5 экскаватора. При превышении этого соотношения возникают простои и перегрузка бульдозера.

Также важно проверить совместимость с системами управления на объекте. Cat D9 поддерживает систему GPS-навигации Cat Grade Control и платформу Cat Product Link. Эти системы позволяют контролировать глубину резания, траекторию движения и расход топлива в реальном времени. Без них управление в сложных условиях становится менее точным, что снижает эффективность на 15–25%.

Ограничения эксплуатации в горных условиях

Несмотря на высокую проходимость и мощность, Cat D9 имеет физические ограничения. Работа на уклонах более 30% запрещена производителем — даже при усиленной подвеске существует риск опрокидывания. При работе на склонах 20–30% необходимо использовать только прямой нож и снижать скорость до 2–3 км/ч. Дополнительно требуется установка системы аварийного торможения и дополнительных датчиков угла наклона.

Температурные ограничения — от -30°C до +50°C. При температурах ниже -30°C требуется замена масла на низкотемпературное (Cat HYDRO-10W-30), а также прогрев двигателя не менее 20 минут перед нагрузкой. В условиях высокогорья (выше 3000 м над уровнем моря) мощность двигателя снижается на 25–30% из-за разреженности воздуха. Для таких условий требуется турбокомпрессор с увеличенной производительностью или установка кислородной подпитки — это дорого и редко применяется, поэтому в высокогорных карьерах чаще используют меньшие по массе машины.

Ограничения по расходу топлива — 160–280 л/ч в зависимости от нагрузки. При работе в твёрдых породах расход достигает 250–280 л/ч. Для сравнения: в мягких породах — 160–190 л/ч. Это означает, что на 8-часовую смену потребуется 1280–2240 литров дизельного топлива. Отсутствие автономной системы заправки на участке делает эксплуатацию экономически невыгодной — требуется постоянный подвоз топлива, что увеличивает логистические затраты на 15–20%.

Гарантия на Cat D9 в горных условиях ограничена до 2000 часов наработки. При превышении этого срока без капитального ремонта производитель снимает гарантию на трансмиссию и гидравлику. Срок службы основных агрегатов — 10 000–12 000 часов при правильной эксплуатации, но при работе в твёрдых породах и без должного ТО — не более 6000 часов. Это делает рентабельность покупки сомнительной для краткосрочных проектов (менее 2 лет).

Сравнение расхода и производительности по конфигурациям

Эффективность Cat D9 в горных работах напрямую зависит от конфигурации. Ниже приведены диапазоны расхода топлива и производительности для разных типов ножей и гусениц при работе с гранитом и базальтом.
