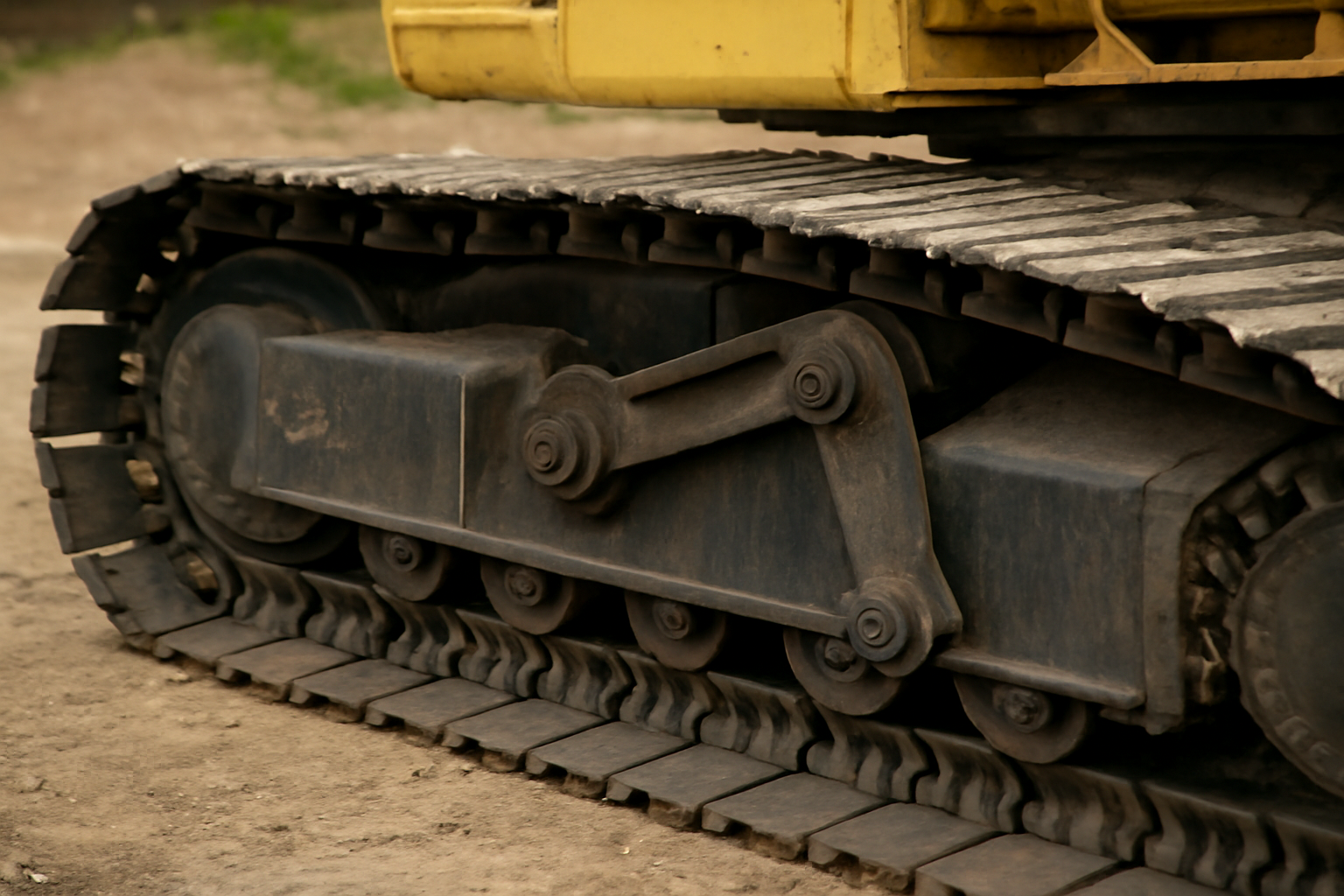

Натяжение гусениц экскаватора: как регулировать
Конструкция · Подбор · Эксплуатация
Что такое натяжение гусениц и зачем оно нужно
Натяжение гусениц — это контроль провисания верхней ветви гусеничной ленты между ведущей звездочкой и натяжным роликом, необходимое для обеспечения плавного зацепления, снижения износа деталей и предотвращения схода гусеницы. При недостаточном натяжении лента проскальзывает, перегревается, разрушается направляющая и изнашиваются опорные катки. При чрезмерном — растягивается лента, повышается нагрузка на привод, выходят из строя сальники и подшипники натяжного устройства. Это не вопрос комфорта — это вопрос сохранности механизма и безопасности оператора. У экскаваторов массой от 3 до 40 тонн натяжение регулируется в каждом цикле обслуживания, и пренебрежение этим требованием сокращает срок службы гусеничного хода на 30–60%.
Типы систем натяжения гусениц
Существует три основных типа систем натяжения, применяемых в экскаваторах промышленного класса: механическая с винтовым натяжителем, гидравлическая с масляным цилиндром и комбинированная с пружинным уравновешиванием. Первый тип — самый распространённый на машинах до 25 тонн. Он прост, надёжен, требует ручной регулировки и не зависит от гидросистемы экскаватора. Второй тип встречается на тяжёлых моделях: натяжение контролируется давлением в гидросистеме, что позволяет поддерживать постоянную нагрузку при изменении температуры и нагрузки. Третий тип — редкий, используется в старых или специализированных машинах, где пружина компенсирует термическое расширение ленты. Для практика : если вы работаете с экскаватором 10–20 тонн, почти наверняка у него механическая система. Если это машина свыше 30 тонн — вероятнее всего гидравлическая. Уточнить тип можно по наличию масляного штуцера или винтового болта рядом с натяжным роликом.
Механическая система: как регулировать
На экскаваторах с механической системой натяжение регулируется винтовым болтом, который перемещает натяжной ролик. Процедура начинается с остановки двигателя и опускания ковша на землю для снятия нагрузки с гусеницы. Далее снимается защитный кожух, если он есть, и откручивается контргайка. Вращением регулировочного болта (обычно 1/4–1/2 оборота за раз) перемещается ролик, увеличивая или уменьшая натяжение. После каждого вмешательства необходимо проверить провисание: поднимите ленту в середине между опорными катками. Между верхней ветвью и землёй должно оставаться 20–40 мм зазора для машин до 20 тонн, 30–50 мм — для 20–35 тонн. После регулировки затяните контргайку с моментом 120–180 Н·м. Перед запуском двигателя прокрутите гусеницу вперёд-назад на 2–3 оборота, чтобы лента «села» на звёздочки. Если после этого провисание изменилось — повторите настройку. Не пытайтесь отрегулировать ленту во время движения: это опасно и приводит к обрыву.
Гидравлическая система: как регулировать
Гидравлическая система натяжения — это закрытый цилиндр, соединённый с гидросистемой экскаватора через клапан. В ней давление масла удерживает натяжной ролик в нужном положении. Регулировка здесь не ручная: она происходит автоматически при изменении температуры или износе. Но периодически требуется проверка: при отключённом двигателе поднимите ковш, включите гидросистему и понаблюдайте за уровнем масла в бачке. Если масло быстро уходит — есть утечка. Если лента провисает слишком сильно, проверьте давление в системе: оно должно быть в диапазоне 12–20 МПа. Для проверки используют манометр, подключаемый к специальному штуцеру, расположенному у натяжного цилиндра. В некоторых моделях для обслуживания нужно отпустить клапан сброса давления — это делается ключом на 17 или 19. После сброса давления система автоматически перезаполняется при запуске двигателя. Не допускайте сброса давления без последующего запуска: цилиндр может «схватиться» и потребуется разборка. Гидравлические системы не терпят загрязнённого масла — заменяйте фильтр каждые 500 часов и используйте масло, соответствующее спецификации производителя.
Типичные отказы и их причины
Наиболее частые отказы гусеничного хода — это сход гусеницы, обрыв ленты, износ направляющих и поломка натяжного ролика. Сход происходит из-за неправильного натяжения — слишком слабого (лента «выбрасывается» при повороте) или слишком сильного (лента «выталкивается» из-за перегрузки звёздочки). Обрыв ленты чаще всего вызван длительной эксплуатацией при высоком натяжении, особенно на твёрдых покрытиях. Износ направляющих — результат постоянного трения при неправильном натяжении или попадании песка, глины, щебня в направляющие пазы. Поломка натяжного ролика — следствие износа подшипников: если ролик при вращении издаёт стук или скрежет, его нужно менять немедленно. Дополнительная причина — перекос: если один из натяжных роликов установлен неправильно, лента начинает «гулять» по звёздочкам, искажается траектория движения, и происходит ускоренный износ. Проверяйте геометрию натяжного механизма при каждом ТО: линия оси ролика должна быть параллельна оси ведущей звездочки. Никогда не эксплуатируйте экскаватор с деформированными или треснутыми направляющими — это приведёт к аварийному сходу.
Сравнение систем: параметры и характеристики
| Параметр | Механическая система | Гидравлическая система | Комбинированная система |
|---|---|---|---|
| Масса экскаватора | 3–25 тонн | 25–45 тонн | 15–30 тонн (редко) |
| Частота регулировки | Каждые 100–150 часов | Каждые 500 часов (проверка) | Каждые 200–300 часов |
| Рекомендуемое провисание | 20–50 мм | 30–60 мм | 25–45 мм |
| Типичные неисправности | Заклинивание болта, коррозия гайки | Утечка масла, загрязнение гидросистемы | Потеря упругости пружины, коррозия |
| Стоимость ремонта | 5 000–15 000 ₽ | 40 000–120 000 ₽ | 25 000–70 000 ₽ |
| Срок службы деталей | 1 500–2 500 часов | 2 000–4 000 часов | 1 800–3 200 часов |
Рекомендации по эксплуатации и профилактике
Регулируйте натяжение только на ровной, твёрдой поверхности. Не делайте это на косогоре, в песке или в грязи — гусеница примет неправильную форму, и ваша настройка окажется ложной. Измеряйте провисание после 10–15 минут прогрева: при холодной ленте металл сжат, и зазор будет меньше. Не используйте в качестве инструмента молоток или лом — даже при откручивании контргайки применяйте только гаечные ключи. Для гидравлических систем регулярно проверяйте уровень и состояние масла в гидробаке — по цвету и запаху. Если масло потемнело, пахнет горелым — это признак перегрева или попадания воды. Не экономьте на фильтрах: грязное масло — главная причина отказа гидроцилиндров. Перед зимней эксплуатацией уменьшите натяжение на 5–10%: при низкой температуре лента становится жёсткой, и чрезмерное натяжение приводит к трещинам. После сильного дождя или снегопада очищайте направляющие пазы — накопившаяся влага и грязь ведут к коррозии и заеданию. Держите запасной комплект болтов, гаек и сальников в кабине: это сэкономит вам день и тысячи рублей в случае внезапной поломки.
Сравнение условий эксплуатации и требований к натяжению
| Условие | Провисание (мм) | Частота проверки | Особые требования |
|---|---|---|---|
| Твердая поверхность (асфальт, бетон) | 20–30 | Каждые 100 часов | Избегайте резких поворотов — высокий риск схода |
| Песок, сухая земля | 30–45 | Каждые 80 часов | Часто очищайте гусеницу от налипшей грязи |
| Глина, мокрая почва | 35–50 | Каждые 60 часов | Сразу после работы — промойте и высушите |
| Каменистая местность | 25–40 | Каждые 90 часов | Проверяйте целостность ленты — риск пробоин |
| Зима, снег, лёд | 40–55 | Каждые 50 часов | Уменьшите натяжение, не включайте резкие движения |
| Работа на уклонах >15° | 30–50 | После каждой смены | Проверяйте равномерность натяжения по обеим сторонам |
FAQ
Что проверять первым, если гусеница сходит?
Первым делом — измерьте провисание обеих гусениц. Часто сход происходит из-за разницы в натяжении между левой и правой стороной — даже 5–10 мм разницы достаточно для смещения. Далее проверьте износ направляющих и звёздочек: если зубья звёздочки стёрты или направляющие пазы изношены, лента будет «прыгать». Не спешите регулировать — возможно, нужна замена деталей. Проверьте также, не засорена ли гусеница грязью: влажная глина может выталкивать ленту из пазов.
Можно ли натягивать гусеницу при работающем двигателе?
Нет, никогда. Это чрезвычайно опасно. Даже если система гидравлическая и кажется «плавной», при включении насоса может произойти резкий скачок давления, и гусеница сорвётся. Кроме того, вращающиеся звёздочки и ролики могут захватить одежду, инструмент или руку. Всегда отключайте двигатель, опускайте ковш и блокируйте колёса перед любым вмешательством. Даже опытные операторы получали травмы, пытаясь «поправить» ленту на ходу.
Когда выгоднее арендовать экскаватор с гидравлической системой, чем покупать?
Арендовать выгодно, если вы работаете менее 300–400 часов в год на участках с разными условиями. Гидравлические системы требуют дорогостоящего техобслуживания: замена масла, фильтров, ремонты цилиндров — это 80–150 тысяч рублей за ТО. При аренде эти расходы ложатся на владельца. Покупать стоит только при ежегодной загрузке выше 800 часов и при наличии своего техотдела. В противном случае затраты на ремонт и простой превысят стоимость аренды.
Как узнать, что натяжной ролик изношен, не разбирая его?
Прослушайте его при вращении гусеницы: если слышен металлический стук, скрежет или вибрация — подшипник почти сдох. Также проверьте: при вращении ролика он должен крутиться плавно, без биения. Если он «гуляет» в стороны — подшипник изношен. Визуально: если на корпусе ролика есть трещины, вмятины или сильная коррозия — меняйте. Не ждите полного отказа: изношенный ролик ускоряет износ ленты и звёздочек, и вы потратите больше на замену комплекта, чем на один ролик.
Почему лента изнашивается быстрее с одной стороны?
Это признак перекоса. Чаще всего причина — неправильная установка натяжного ролика или износ направляющих, из-за которых лента уходит в сторону. Проверьте, параллельны ли оси ведущей звездочки и натяжного ролика. Также проверьте, равномерно ли распределена нагрузка: если экскаватор постоянно работает с перекосом (например, копает только справа), лента будет перегружаться с одной стороны. Выровняйте натяжение, отрегулируйте геометрию и меняйте ленту комплектом — не по одной.
Можно ли использовать гусеницы от другой модели экскаватора?
Нет, если нет точного совпадения по ширине ленты, шагу звеньев, количеству звеньев и диаметру звёздочек. Даже незначительные отличия — 2–3 мм — приводят к быстрому износу или сходу. Некоторые операторы пытаются «подогнать» ленту с другого экскаватора, но это всегда заканчивается поломкой. Только оригинальные или совместимые по техническим параметрам ленты. Уточняйте модель по маркировке на боковой стороне ленты — она читается при снятии.
Сколько стоит замена гусеничной ленты?
Стоимость ленты зависит от массы экскаватора: для 10–15 тонн — от 80 000 до 150 000 рублей, для 20–30 тонн — 180 000–300 000 рублей, для 40+ — от 400 000 рублей. Работа по замене — 15 000–30 000 рублей. Итого: 95 000–330 000 рублей. Не забывайте: если лента износилась из-за неправильного натяжения — вероятно, изношены и звёздочки, и ролики. Замена только ленты без проверки других деталей — пустая трата денег.
Что делать, если после регулировки гусеница снова провисает через 50 часов?
Это признак неисправности натяжного механизма. Если это механическая система — проверьте, не изношен ли болт или резьба, не подклинивает ли ролик. Если гидравлическая — ищите утечку в цилиндре или клапане. Часто причина — изношенный сальник или повреждённый шток. Не пытайтесь «дотянуть» снова: это временная мера. Вызовите сервис: если натяжение не держится — проблема не в настройке, а в детали. Продолжение эксплуатации приведёт к поломке привода или полному разрушению ленты.
