GPS-система на бульдозере
Устройство · Классификация · Практика
Когда возникает необходимость в GPS-навигации
Потребность в GPS-системе на бульдозере возникает при выполнении земляных работ, где требуются высокая точность выравнивания поверхности, соблюдение проектных уклонов и горизонтальных отметок. Это характерно для строительства автомобильных дорог, аэродромов, промышленных площадок, ландшафтных работ на крупных коттеджных поселках, а также при реконструкции существующих инфраструктурных объектов. В условиях, где проектная документация предъявляет требования к допускам в пределах ±2–5 см, а объемы земляных масс превышают 50 000 м³, ручное управление с использованием лазерных уровней или реперных точек становится неэффективным. Погрешность оператора при визуальной оценке превышает 10 см на 100 м, что недопустимо для инженерных решений. Кроме того, при работе в условиях плохой видимости — туман, дождь, пыль — традиционные методы контроля теряют работоспособность, тогда как GPS-система продолжает функционировать.
В крупных компаниях, выполняющих работы по государственным контрактам, применение GPS-навигации не просто рекомендуется — оно требует нормативами. В СП 296.1325800.2017 «Земляные работы. Правила производства и приемки» указано, что при выполнении работ с контролем отметок и уклонов необходимо применять технические средства автоматизированного контроля. GPS-система отвечает этим требованиям, фиксируя все этапы работ и предоставляя отчеты в цифровом формате для сдачи заказчику. Без такого контроля невозможно подтвердить соответствие фактических объемов проектным, что ведет к перерасходу бюджета или отказу в приемке.
Конструкция GPS-системы на бульдозере

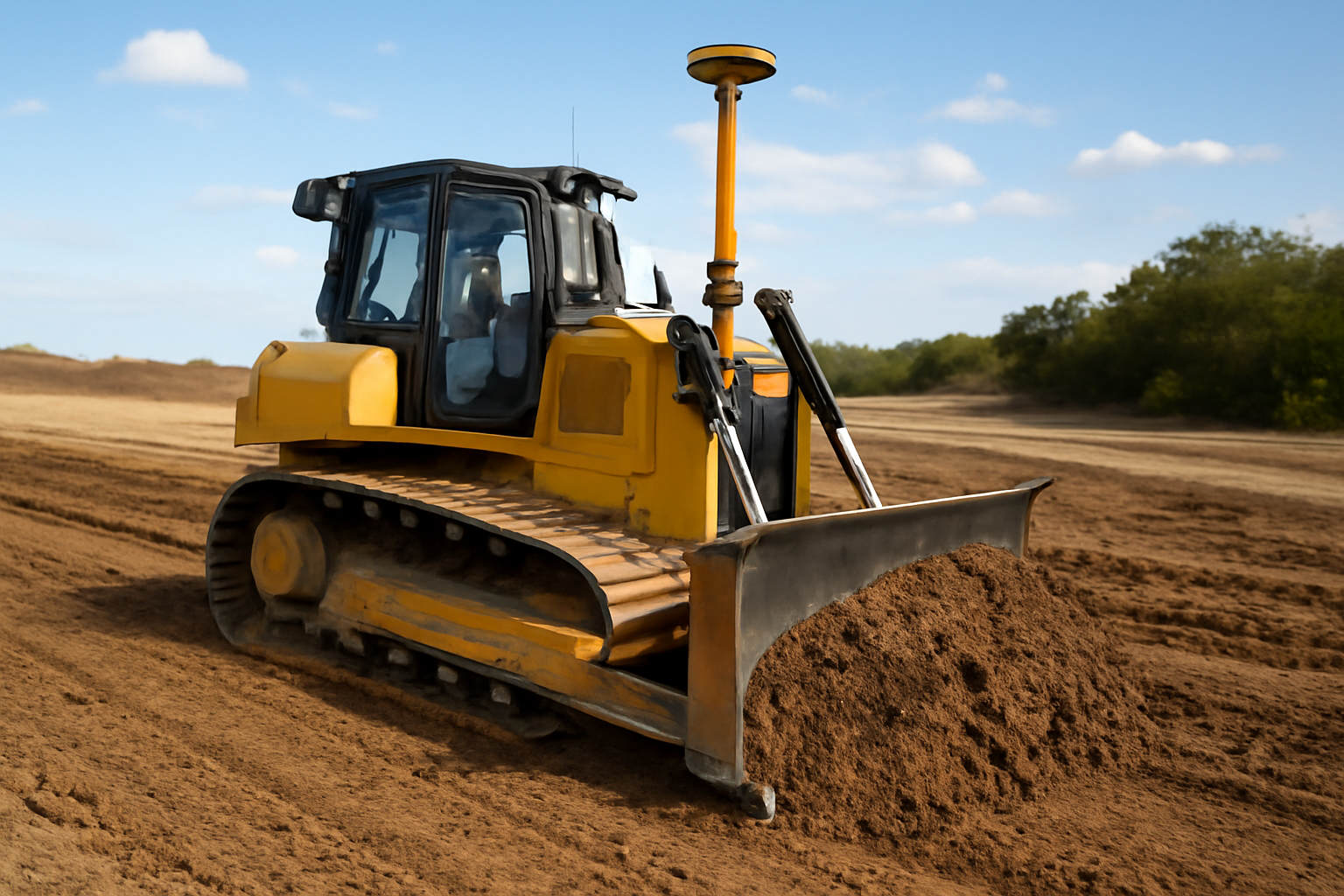

GPS-система на бульдозере представляет собой комплекс из трех основных компонентов: антенны, бортового компьютера и гидравлического привода. Антенна, установленная на мачте над кабиной оператора, принимает сигналы от спутниковой группы (GPS, GLONASS, Galileo, BeiDou). Современные системы используют многодиапазонные приемники, обеспечивающие точность до 1–3 см в режиме RTK (Real-Time Kinematic). Сигналы передаются на бортовой компьютер, который обрабатывает координаты, сравнивает их с проектной моделью (обычно в формате .dxf, .dwg или .xyz), и рассчитывает необходимые перемещения режущей кромки отвала.
Гидравлический привод — это сервоприводы, установленные на гидроцилиндры отвала. Они управляют положением отвала в трех плоскостях: подъем/опускание, наклон влево/вправо и поворот вперед/назад. В отличие от ручного управления, где оператор визуально оценивает положение, система автономно корректирует положение отвала с частотой 10–20 раз в секунду. В кабине установлен монитор с 3D-визуализацией: оператор видит положение отвала относительно проектной поверхности в реальном времени, с цветовой индикацией (зеленый — в норме, желтый — отклонение, красный — выход за допуск).
Дополнительно система включает модуль датчиков наклона и ускорения — инерциальные измерительные блоки (IMU), которые компенсируют вибрации и толчки корпуса машины. Без IMU погрешность могла бы достигать 10–15 см из-за раскачивания рамы при движении по неровностям. Также присутствует модуль связи: 4G/LTE или радиомодем для получения корректирующих сигналов от базовой станции. В отсутствие сети используется автономный режим с точностью до 10–20 см, что приемлемо только для грубых работ.
Принцип работы системы
Работа GPS-системы основана на трехэтапной модели: съемка местности, построение проектной модели и выполнение работ с обратной связью. На первом этапе с помощью тахеометра или мобильного роботизированного сканера (например, Leica TS16 или Trimble R12i) производится геодезическая съемка участка. Полученные данные (точки с координатами X, Y, Z) загружаются в программное обеспечение (например, Leica Captivate, Trimble Access, Topcon Magnet Field), где проектировщик формирует 3D-модель поверхности с указанием уклонов, отметок и границ зон. Эта модель экспортируется в формате, совместимом с бортовым компьютером бульдозера.
На втором этапе оператор загружает проект в систему перед началом работы. Система определяет текущее положение бульдозера с помощью спутников и датчиков, а затем рассчитывает, насколько отвал должен быть поднят или опущен, чтобы соответствовать проектной поверхности. При движении машины система постоянно обновляет положение отвала, сравнивая его с проектом. Если отвал находится ниже проектной отметки — система автоматически поднимает его, если выше — опускает. Оператору не нужно вручную управлять рычагами: он лишь контролирует направление движения и скорость.
На третьем этапе система фиксирует все перемещения, объемы срезанного и насыпанного грунта, время работы, пройденные участки. В конце смены формируется отчет — Excel-файл или PDF с графиками, картой зон и статистикой. Этот отчет используется для сверки с проектом, подтверждения выполненных объемов и расчета оплаты. Некоторые системы интегрируются с облачными платформами, где заказчик получает доступ к данным в режиме реального времени. Это исключает споры о объемах и позволяет контролировать ход работ удаленно.
Классификация GPS-систем по типам бульдозеров
GPS-системы не являются универсальными. Их комплектация и функционал зависят от класса бульдозера, типа отвала и гидравлической схемы управления. Ниже приведены основные категории, соответствующие массе машины и типу применяемых систем.
| Класс бульдозера | Масса, т | Тип отвала | Поддерживаемые системы | Точность (RTK) | Интеграция с датчиками |
|---|---|---|---|---|---|
| Малый (средний) | 5–12 | Универсальный, регулируемый | Topcon 3D-MC2, Trimble Grade Control 2D | 1–3 см | Да (2D-наклон) |
| Средний | 12–25 | Гидравлический, 5-позиционный | Leica iCON build, Caterpillar Grade Control | 1–2 см | Да (3D-наклон + поворот) |
| Крупный | 25–45 | Раздвижной, с гидроповоротом | Topcon 3D-MC4, Trimble Grade Control 3D | 0.8–1.5 см | Да (полный 3D + IMU) |
| Очень крупный | 45–80 | Двухсекционный, гидравлический | Leica iCON bulldozer, Cat 3D Grade Control | 0.5–1.2 см | Да (с двойной IMU) |
| Специализированный (горнодобывающий) | 80–120 | Массивный, с подвеской | Trimble Earthworks, Topcon 3D-MC7 | 0.5–1.0 см | Да (с датчиками нагрузки) |
Системы для малых бульдозеров, как правило, ограничены 2D-управлением (только подъем/опускание), поскольку гидравлика не позволяет управлять наклоном. Для средних и крупных моделей требуется 3D-управление — это ключевое отличие. В системах для тяжелой техники используются два IMU-блока: один на отвале, второй на раме, что позволяет компенсировать деформацию конструкции под нагрузкой. Системы для горнодобывающего сегмента дополнительно учитывают динамику грунта, давление на отвал и скорость движения, чтобы избежать перегрузки гидравлики.
Подбор системы: критерии и совместимость
При подборе GPS-системы необходимо учитывать не только класс бульдозера, но и его техническое состояние, наличие гидравлических каналов управления отвалом и тип кабины. Первый шаг — проверить, есть ли на бульдозере гидрораспределитель с электромагнитными клапанами (электрогидравлика). Если управление отвалом осуществляется только механическими тягами — установка GPS-системы невозможна без модернизации гидравлики, что увеличивает стоимость на 20–40%.
Второй критерий — совместимость с программным обеспечением заказчика. Если подрядчик использует Trimble, то система должна быть совместима с Trimble Earthworks или Trimble Access. Если проекты передаются в формате .dxf — система должна поддерживать импорт этого формата без конвертации. Некоторые системы требуют промежуточного преобразования в proprietary-формат, что увеличивает время подготовки и риск ошибок.
Третий фактор — наличие технической поддержки в регионе. Системы Leica и Topcon имеют обширную сеть сервисных центров в России и СНГ, в то время как некоторые американские бренды требуют отправки оборудования за границу. Это критично: при сбое системы простоять можно 10–20 дней. Также важно проверить наличие запасных частей: антенны, кабели, модули RTK — они имеют срок службы 3–5 лет и должны заменяться по мере износа.
Четвертый критерий — тип базовой станции. Если компания использует сеть CORS (координатная референсная сеть), то можно обойтись без собственной базовой станции. Если же работа ведется в отдаленных районах — необходима собственная базовая станция, которая стоит от 300 000 до 800 000 руб. и требует установки на возвышении. В этом случае система работает только в пределах 10–15 км от базы.
Ограничения и условия эксплуатации
GPS-система не решает все задачи. Ее эффективность падает при работе в лесных массивах, под высокими линиями электропередач, в узких долинах и в зонах с сильными электромагнитными помехами (радиостанции, сварочные аппараты). В таких условиях прием спутниковых сигналов прерывается, и система переходит в автономный режим с точностью 10–20 см. Для таких зон требуется комбинированный подход: GPS + лазерный репер или радионавигация.
Температурные ограничения — от -30°C до +55°C. При температуре ниже -30°C батареи бортового компьютера теряют емкость, а жидкокристаллические дисплеи замедляют отклик. При температуре выше +55°C возможны сбои в работе процессора. В условиях Сибири или Дальнего Востока требуется дополнительное утепление корпуса и подогрев экрана.
Срок службы системы — 5–7 лет. После этого времени начинаются сбои в приеме сигналов, изнашиваются кабели, выходят из строя датчики. Замена антенны — 120 000–200 000 руб., модуля RTK — 80 000–150 000 руб. Необходимо вести журнал замены компонентов. Системы, установленные на бульдозеры старше 10 лет, требуют проверки целостности гидравлической системы: старые цилиндры могут иметь люфт, что делает точность непредсказуемой.
Особое внимание — на обработку данных. Если проектная модель построена на основе старых топографических съемок (более 2 лет назад), погрешность может составить до 30 см из-за естественного оседания грунта. Перед началом работ необходимо провести локальную геодезическую съемку, особенно на участках с подвижными грунтами — торфяниках, насыпях, поймах рек.
Сравнение систем по функционалу и стоимости
Стоимость системы зависит от класса бульдозера, количества управляемых осей и типа базовой станции. Ниже приведены ориентировочные диапазоны для полной комплектации (антенна, бортовой компьютер, датчики, ПО, базовая станция).
| Комплектация | Малый бульдозер (5–12 т) | Средний (12–25 т) | Крупный (25–45 т) | Очень крупный (45–80 т) | Горнодобывающий (80–120 т) |
|---|---|---|---|---|---|
| Система без базовой станции | 800 000–1 200 000 руб. | 1 300 000–1 800 000 руб. | 1 900 000–2 600 000 руб. | 2 800 000–3 700 000 руб. | 4 000 000–5 500 000 руб. |
| С базовой станцией (включая мачту) | 1 100 000–1 600 000 руб. | 1 700 000–2 300 000 руб. | 2 400 000–3 200 000 руб. | 3 500 000–4 600 000 руб. | 5 200 000–7 000 000 руб. |
| Годовое обслуживание и обновление ПО | 80 000–120 000 руб. | 120 000–180 000 руб. | 180 000–250 000 руб. | 250 000–350 000 руб. | 350 000–500 000 руб. |
| Стоимость замены антенны | 100 000–150 000 руб. | 120 000–180 000 руб. | 150 000–200 000 руб. | 180 000–250 000 руб. | 220 000–300 000 руб. |
| Срок окупаемости при 2000 ч/год | 1.8–2.5 года | 1.5–2.2 года | 1.2–1.8 года | 1.0–1.5 года | 0.8–1.3 года |
Срок окупаемости рассчитывается как отношение стоимости системы к экономии за счет снижения переработок, уменьшения количества грунта и сокращения времени на контроль. Для крупного бульдозера, работающего 2000 часов в год, экономия составляет 300 000–500 000 руб./год за счет снижения объемов переработки (на 15–25%), сокращения времени на проверку отметок (на 40%) и уменьшения количества привлекаемых геодезистов. При загрузке 3000 ч/год окупаемость сокращается на 30–40%.
FAQ
В каких случаях аренда GPS-системы выгоднее покупки?
Аренда оправдана при краткосрочных проектах (до 6 месяцев), при отсутствии постоянной техники или при работе в разных регионах с разными требованиями к проектам. Аренда системы для среднего бульдозера стоит 80 000–120 000 руб./месяц. При этом арендодатель обеспечивает техническую поддержку, обновления ПО и замену оборудования. Если проект длится менее 4 месяцев, аренда экономически выгоднее — покупка требует первоначальных затрат в 1.5–2 млн руб. и риска износа системы за короткий срок.
Что проверять в первую очередь при сбое системы?
Первым делом проверяют антенну: наличие физических повреждений, правильность установки (высота над кабиной, отсутствие закрытия металлическими конструкциями), целостность кабеля. Затем — сигналы спутников: на экране должно быть не менее 8–12 видимых спутников. Если их меньше — проверяют наличие помех. Третий шаг — датчики IMU: если показания наклона скачут — возможно, их нужно калибровать. Четвертый — обновление ПО: устаревшая версия может не распознавать проектные файлы.
Можно ли установить GPS-систему на старый бульдозер без электрогидравлики?
Теоретически — да, но с большими затратами. Необходима полная замена гидравлической системы на электрогидравлическую: установка электромагнитных клапанов, датчиков положения, модернизация насоса. Стоимость таких работ — от 600 000 до 1 200 000 руб. в зависимости от модели. Если бульдозер старше 15 лет, такие вложения не оправданы — лучше приобрести более новую технику с предустановленной системой. Для машин младше 10 лет это возможно, но требует согласования с производителем.
Как влияет тип грунта на точность системы?
Тип грунта не влияет напрямую на прием сигналов, но косвенно — через динамику работы отвала. На сыпучих грунтах (песок, супесь) отвал может проваливаться, создавая ложные показания давления на датчики. На глинистых и скальных грунтах — наоборот, отвал перегружается, вызывая деформацию рамы. Системы с двойной IMU компенсируют это, но требуют настройки коэффициентов жесткости. Без правильной настройки погрешность может достигать 5–8 см на тяжелых грунтах.
Какие проектные файлы поддерживают системы?
Большинство систем поддерживают .dxf, .dwg, .xyz, .txt и .bin. .dxf — самый универсальный, но требует корректного масштабирования. .xyz — текстовый файл с координатами X,Y,Z, используется при съемке лазером. .bin — бинарный формат, специфичный для производителя (например, Trimble .bin). Некоторые системы требуют конвертации через специальные программы (например, Trimble Business Center), что добавляет риски ошибок. Рекомендуется передавать проекты в .dxf с привязкой к ГСК-2011 и проверять масштаб в 1:1.
Можно ли использовать GPS-систему на бульдозере без геодезиста?
Да, но только при наличии готовой, правильно привязанной проектной модели. Геодезист необходим только на этапе съемки и загрузки проекта. В дальнейшем оператор может работать без него, если система настроена и откалибрована. Однако для контроля качества на каждом этапе (проверка отметок, контроль уклона) желательно привлекать геодезиста раз в смену — это снижает риски ошибок. Полная замена геодезиста возможна только при наличии сертифицированного оператора, прошедшего обучение по работе с системой.
Почему после установки системы объемы работ стали меньше, чем по проекту?
Это не ошибка системы — это следствие более точного выполнения. Ранее, при ручном управлении, операторы оставляли «запас» на выравнивание — срезали больше, чем требовалось, чтобы избежать недоработок. GPS-система убирает этот запас. Если объемы снизились на 10–20% — это признак того, что система работает правильно, и ранее применялись неоправданные переработки. Необходимо пересмотреть проектный расчет: если он был составлен с учетом «запаса», его следует скорректировать на реальную точность.
