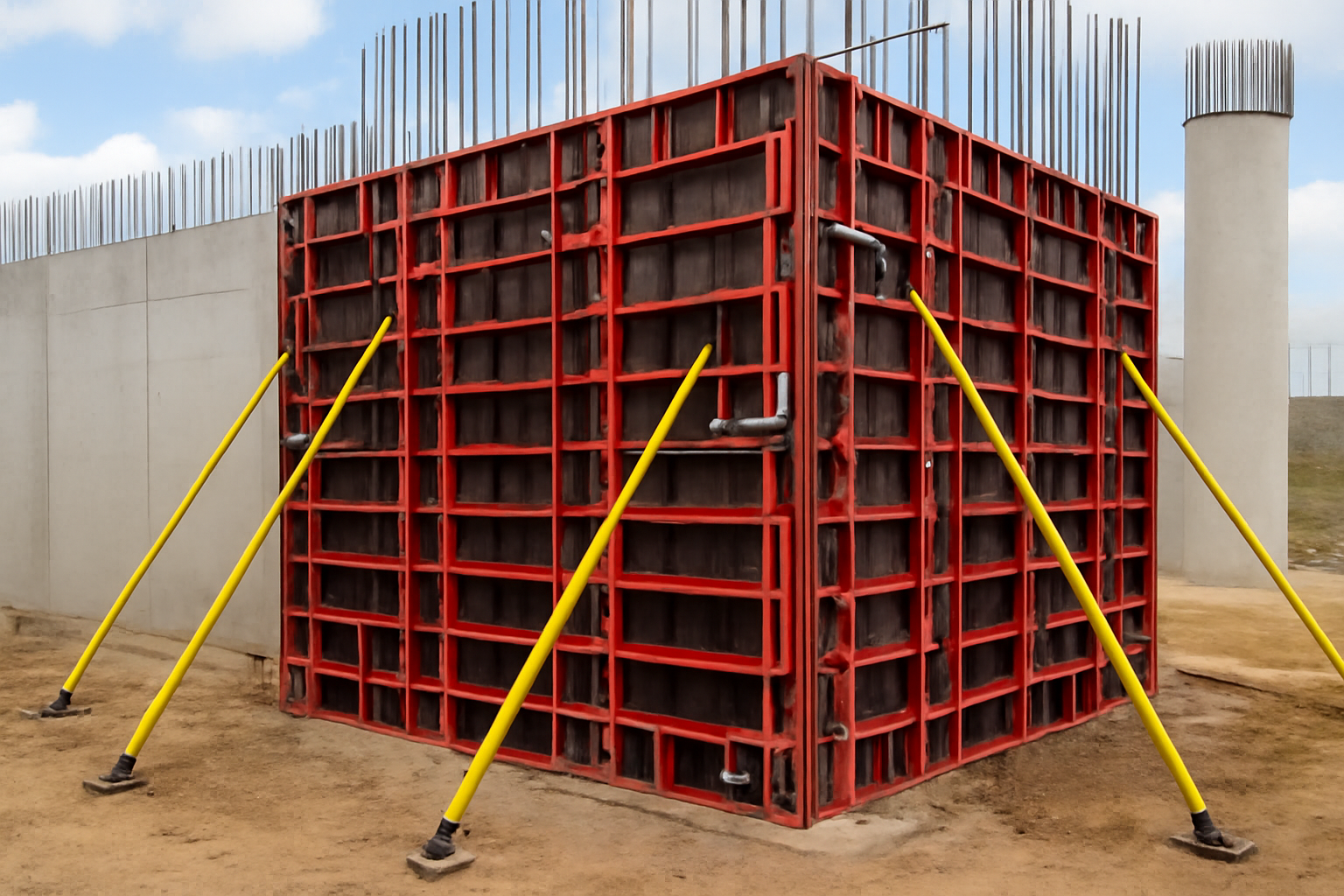

Щитовая опалубка: обзор
Типы · Характеристики · Применение
Выбор зависит от высоты и формы стен
Первое, что решаете перед закупкой — высота и конфигурация бетонируемой конструкции. Если стена 2,5–3,5 метра — подойдёт стандартная щитовая опалубка с фиксированным шагом креплений. Если выше — 4–6 метров — нужна усиленная система с дополнительными распорками и анкерными узлами. Низкие стены (до 2 метров) часто возводят с помощью лёгких щитов, но они не выдерживают давления бетона при высокой скорости укладки. Главное правило: щит не должен прогибаться, а крепления — не вырываться. Если вы не знаете, сколько килопаскаль давления создаст бетонная смесь, считайте: 1 м³ бетона массой 2400 кг даёт 24 кН на квадратный метр при высоте 1 метра. При высоте 4 метра — уже 96 кН/м². Это эквивалент 10 тонн на 1 м². Щиты, рассчитанные на 60–80 кН/м², не справятся. Потому выбор начинается не с цены, а с расчёта нагрузки.
Типы щитовой опалубки: что реально работает на площадке
Щитовая опалубка делится на три основных типа: стальная, деревянная и комбинированная. Стальная — самая распространённая на крупных объектах. Щиты из листовой стали толщиной 2–4 мм с ребрами жёсткости выдерживают давление до 120 кН/м² и служат 150–300 циклов. Деревянные щиты из фанеры ФК или ФСФ толщиной 18–21 мм с обрамлением из бруса 50×100 мм — дешевле, но рассчитаны на 20–60 циклов. Их используют на малоэтажках, временных конструкциях или при нестандартных формах. Комбинированные щиты — стальной каркас с деревянной вставкой — подходят для сложных узлов: колонн, лестничных клеток, где нужна гибкость формы и долговечность. Важно: деревянные щиты требуют пропитки и герметизации, иначе вода из бетона разбухает фанеру, и поверхность бетона покрывается «мазнями».
Что влияет на стоимость: не только материал
Цена щитовой опалубки зависит не только от материала, но и от габаритов, системы крепления и комплектации. Стальные щиты 1,2×2,4 м стоят от 8 000 до 18 000 рублей за штуку, в зависимости от толщины стали, количества ребер и наличия встроенных отверстий под анкеры. Деревянные щиты той же площади — от 2 500 до 6 000 рублей. Но это только цена щита. Надо добавить: крепёж (зажимы, шпильки, гайки), распорки, подкосы, лестницы, кронштейны, уплотнители. Комплект на 100 м² стены может включать 40–60 щитов, 150–250 шпилек, 30–50 распорок, 10–15 кронштейнов. Суммарная стоимость комплекта — от 150 000 до 450 000 рублей. При аренде — от 300 до 800 рублей за м² за один цикл. Если проект длится 6 месяцев и требует 4 цикла, аренда может выйти дороже покупки. Но для одного объекта — аренда безопаснее: не надо хранить, обслуживать, транспортировать.
Характеристики: что проверять перед закупкой
Каждый щит должен иметь паспорт с параметрами: допустимое давление, масса, размеры, материал, количество циклов. Проверяйте не только толщину стали, но и шаг ребер жёсткости. На щите 1,2×2,4 м с шагом 400 мм — нагрузка распределяется хуже, чем при 250 мм. Убедитесь, что крепёжные отверстия — не просто пробиты, а усилены фланцами или втулками. Плохие отверстия рвутся при затяжке шпилек. Проверяйте плоскостность: щит не должен иметь прогиб более 2–3 мм на 1 метр. Используйте уровень или лазерный нивелир. Если щит гнётся, бетон будет с перепадами — потом штукатурка не скроет. Качественные щиты имеют маркировку: «СНиП», «ГОСТ Р 52086», «ТУ». Но даже с маркировкой — проверяйте на практике: соберите 3–4 щита, установите на ровную площадку, зажмите, проверьте зазоры. Пустоты между щитами — 1–2 мм — норма. Больше — бетон «пойдёт».
Сравнение типов: таблица для выбора
| Параметр | Стальная опалубка | Деревянная опалубка | Комбинированная опалубка | Аренда (средний диапазон) |
|---|---|---|---|---|
| Допустимое давление, кН/м² | 80–120 | 40–70 | 60–90 | 50–100 |
| Масса одного щита 1,2×2,4 м, кг | 45–75 | 25–40 | 35–55 | — |
| Циклов использования | 150–300 | 20–60 | 80–150 | — |
| Стоимость за м², руб. | 6 000–12 000 | 1 800–4 500 | 3 500–7 000 | 300–800 за цикл |
| Время сборки/разборки, мин/м² | 8–15 | 15–25 | 12–20 | — |
| Требует обработки | Нет | Да (пропитка, герметик) | Частично | — |
| Подходит для | Многократное использование, высота >3 м | Однократные работы, сложные формы | Узлы, колонны, лестницы | Краткосрочные проекты, 1–3 цикла |
Оптимизация затрат: как не переплатить
Самая распространённая ошибка — покупать стальную опалубку на один объект. Если вы возводите 3–4 дома подряд, и каждый — с одинаковыми стенами, тогда покупка окупается за 2–3 цикла. Но если проект разовый — аренда. Даже если аренда стоит 600 руб./м² за цикл, а покупка — 8 000 руб./м², то при трёх циклах разница — 1 000–2 000 руб./м² в пользу аренды. Второе — не перекупайте щиты. Нет смысла брать щиты на 120 кН/м², если вы заливаете стены 3 метра высотой. Давление там — 72 кН/м². Возьмите щиты на 80–90 кН/м² — они дешевле на 20–30%. Третье — храните правильно: стальные щиты не складывайте друг на друга без прокладок — иначе деформируются. Деревянные — под навесом, в сухом месте, на поддонах. Четвёртое — не используйте щиты как подмости. Многие бригады ставят на них леса, ходят, кладут арматуру. Это сокращает срок службы на 30–50%. Пятое — используйте одинаковые размеры щитов. Чем меньше разнообразия — тем быстрее сборка. Не покупайте 5 типов щитов по 2–3 штуки. Лучше 2 типа по 20–30 штук.
Когда щитовая опалубка — не лучший выбор
Не берите щитовую опалубку, если стена имеет сложную геометрию: закругления, выступы, ниши глубже 30 см. Тут лучше фанерная опалубка на деревянном каркасе — её гнёт и подгоняют под форму. Также неэффективна на объектах с частой сменой проектов: если каждый день меняется конфигурация стен — собирать и разбирать щиты слишком долго. Не подходит для фундаментов ниже уровня земли, если грунт мягкий и требует подпора — здесь нужна опалубка с распорками, встроенными в землю. И не используйте её в условиях сильных ветров без крепления к земле: щиты могут опрокинуться, особенно если бетон ещё не схватился. В таких случаях — применяйте модульные системы с жёстким креплением к фундаменту или бетонным блокам.
Практический совет: как собрать первый комплект
Начните с 10–15 щитов размером 1,2×2,4 м. Добавьте 50 шпилек М16 с гайками и шайбами, 20 распорок 2,5–3 м длиной, 5 кронштейнов для крепления к земле. Проверьте, чтобы все щиты были одного производителя — иначе отверстия не совпадут. Установите первый ряд на ровный фундамент, зажмите, проверьте уровнем. Начните с 10 м² стены. Соберите, залейте, снимите через 3 дня. Замерьте, сколько времени заняла сборка. Если — больше 40 минут на м² — значит, крепёж неудобный или щиты несовместимы. Если — 20–25 минут — всё нормально. Если снимаете щиты и бетон «поплыл» — значит, давление превысило допустимое. Не пытайтесь ускорить: бетон должен набрать 50–70% прочности. Потом — увеличивайте комплект. Не надо сразу покупать 100 щитов. Растите по факту. Сначала — 10 м², потом — 30, потом — 100. Так вы не останетесь с кучей ненужных щитов на складе.
FAQ
Какой тип щитовой опалубки выбрать для 3-этажного дома?
Для 3-этажного дома с прямыми стенами высотой 2,8–3,2 м подойдёт стальная щитовая опалубка. Она выдерживает давление до 100 кН/м², что достаточно для обычного бетона М200–M300. Срок службы — 200+ циклов, поэтому окупается уже на втором этаже. Деревянные щиты не подойдут — они не выдержат многократной нагрузки и могут деформироваться. Комбинированные — лишняя трата, если нет сложных узлов. Стальная — оптимальный баланс цены, скорости и надёжности.
Можно ли использовать щитовую опалубку для лестничных клеток?
Да, но только комбинированную или модульную с гибкими вставками. Стандартные стальные щиты не гнутся, и для закруглённых ступеней или площадок их не подогнать. Комбинированные щиты позволяют вставлять деревянные панели для сложных форм. Деревянные щиты тоже подойдут, но срок службы снизится — они будут чаще повреждаться при разборке. Лучше собрать отдельный комплект под лестницу, чтобы не мешать основной опалубке.
Сколько стоит эксплуатация щитовой опалубки на 1 м² за весь цикл?
Стоимость эксплуатации включает сборку, разборку, транспортировку, обслуживание и износ. Для стальной опалубки — 80–150 рублей за м² за один цикл. Для деревянной — 120–250 рублей, потому что требует пропитки, замены фанеры, ремонта. Аренда — 300–800 рублей за цикл, но в неё уже включены все затраты. Если вы используете опалубку 4 раза, то покупка обходится дешевле, если не считать хранение и транспорт. Но если циклов — 2 или меньше — аренда выгоднее.
Какой минимальный объём работ окупает покупку щитовой опалубки?
Покупка окупается при объёме от 500 до 800 м² бетонирования при 3–4 циклах. Например, если стальная опалубка стоит 10 000 руб./м², а аренда — 600 руб./м² за цикл, то при 4 циклах аренда будет 2 400 руб./м². Разница — 7 600 руб./м². Значит, при 100 м² вы переплатите 760 000 рублей. Но при 60 м² разница — 456 000 — уже не так критична. Минимальный порог — 500 м². Ниже — аренда безопаснее.
Можно ли использовать щиты из одного комплекта для разных типов стен?
Да, но с ограничениями. Стальные щиты можно использовать и для стен, и для колонн, если есть переходные элементы — например, уголки или соединители. Но если стены разной толщины — 200 мм и 400 мм — потребуются разные распорки и крепления. Деревянные щиты легче подгонять под форму, но они не подходят для высоких стен. Главное — не смешивать щиты разных производителей: отверстия под шпильки могут не совпадать. Лучше иметь два комплекта: один — для прямых стен, второй — для узлов.
Что делать, если щиты начали прогибаться при заливке?
Прогиб — признак перегрузки или плохой сборки. Сразу остановите заливку. Проверьте: все ли распорки установлены, все ли шпильки затянуты, нет ли зазоров между щитами. Если всё в порядке — значит, давление превысило допустимое. Возможно, вы заливаете слишком быстро или бетон слишком жидкий. Уменьшайте скорость подачи, добавьте замедлители схватывания. Если прогиб больше 5 мм — щиты не подходят для этих условий. Нужны щиты с большей жёсткостью или дополнительные подкосы.
Как продлить срок службы деревянной опалубки?
Обрабатывайте фанеру гидроизолирующим составом перед первым использованием — минимум два слоя. Не оставляйте её на открытом воздухе — храните под навесом, на поддонах. После разборки очищайте от остатков бетона, не используйте металлические скребки — только пластиковые. Не ставьте тяжёлые предметы на щиты. Не перегружайте — не более 60 циклов. Если фанера начала расслаиваться — заменяйте. Дешевле купить новые щиты, чем ремонтировать старые и рисковать качеством бетона.
