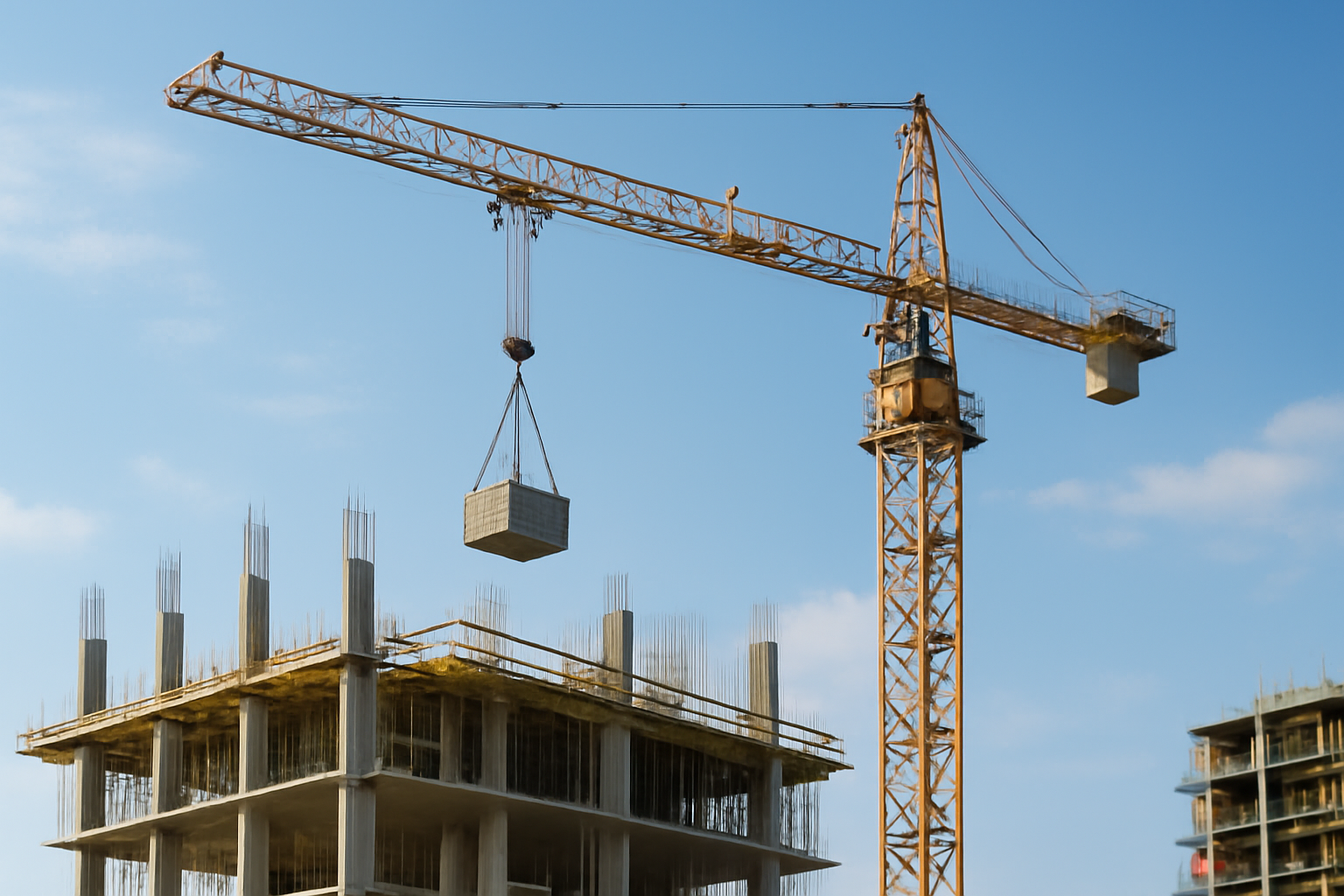

ППР на кран: что такое проект производства работ
Технический разбор · Сравнение · FAQ
Что определяет границы применимости ППР для кранов
Проект производства работ (ППР) — это обязательный документ, регламентирующий порядок и условия выполнения работ с применением подъемных кранов на строительной площадке. Его составление не является формальностью: это инженерная основа для безопасной эксплуатации крана в конкретных условиях. Границы применимости жестко определены: ППР обязателен при использовании кранов массой более 1 тонны, при выполнении работ вблизи ЛЭП, на высоте свыше 5 метров, при монтаже конструкций весом более 300 кг, а также при наличии риска столкновения с соседними зданиями или коммуникациями. Если кран используется в пределах своей паспортной грузоподъемности, на ровной площадке, без боковых нагрузок и с фиксированным радиусом — ППР может не требоваться. Но на практике почти все крупные объекты требуют его по внутренним регламентам заказчика или подрядчика. Отказ от ППР — прямой путь к перегрузке, перегреву гидравлики, усталостным трещинам в стреле и, как следствие, к авариям.
Сервисные инженеры, работающие на объектах, часто сталкиваются с ситуацией, когда ППР составлен «по шаблону» с прошлого объекта. Такой подход не работает: ветровые нагрузки, грунты, высота подъема, тип груза — все это меняется. Кран, который работал 8 часов в день на плоской площадке в Казани, не может быть перенесен в Сочи без перерасчета. Один из отказов, который мы фиксировали в 2023 году — трещина в шарнире стрелы экскаватора-погрузчика с крюком. Причина: в ППР не учтена боковая нагрузка от ветра 12 м/с, а кран был установлен на косогоре. В результате — динамическая перегрузка в 1,7 раза выше расчетной. ППР — это не «бумажка», а инструкция по предотвращению разрушения оборудования.
Сравнение типов ППР для кранов: когда что применять
Существует три основных типа ППР, различающихся по объему, глубине расчетов и сложности объекта. Их выбор зависит от класса крана, условий работы и уровня риска. Неверный выбор ведет к перерасходу ресурсов или, наоборот, к недооценке нагрузок.
| Тип ППР | Применяется для | Объем расчетов | Требуемые документы | Срок разработки |
|---|---|---|---|---|
| Упрощенный | Краны до 10 тонн, ровная площадка, стационарные работы | Базовые: грузоподъемность, радиус, ветровая нагрузка (до 10 м/с) | Паспорт крана, схема площадки | 1–3 дня |
| Стандартный | Краны 10–50 тонн, работа вблизи зданий, перестановка в течение дня | Грузовые диаграммы, устойчивость, ветровые нагрузки до 15 м/с, динамические коэффициенты | Паспорт, план площадки, инженерные сети, данные грунтов | 5–10 дней |
| Сложный (индивидуальный) | Краны свыше 50 тонн, монтаж крупногабаритных конструкций, работа вблизи ЛЭП, сложный рельеф | Прогнозирование усталости металла, расчет устойчивости при сдвиге, ветровые нагрузки до 25 м/с, динамика перемещения груза | Паспорт, геодезические данные, аэродинамические расчеты, проект строительства | 15–30 дней |
Упрощенный ППР — это минимум, необходимый для кранов класса до 10 тонн. Он не требует расчета устойчивости на сдвиг, но должен включать карту зон действия и запретные зоны. Стандартный — уже требует пересчета грузоподъемности при изменении радиуса с учетом динамических коэффициентов. Сложный ППР — это уже проект, который разрабатывается с привлечением инженеров-расчетчиков и часто сопровождается численным моделированием. Ошибкой является применение упрощенного ППР для крана 32 тонн на стройке в центре города — это ведет к неожиданным перегрузкам и отказам гидросистем.
Структура ППР: что должно быть обязательно
Любой ППР, независимо от типа, должен содержать семь обязательных разделов. Пропуск любого из них — это юридическая и техническая уязвимость. Первый раздел — описание крана: модель, грузоподъемность, тип опоры (на колесах, гусеницах, железнодорожных путях), состояние стрелы и системы управления. Даже если кран технически исправен, но в ППР указаны неверные параметры — это считается нарушением. Второй раздел — описание грузов: масса, габариты, центр тяжести, тип крепления. Третий — план площадки с указанием зон работы, ЛЭП, коммуникаций, соседних объектов. Четвертый — схема установки крана: положение опор, расстояния до края котлована, уклон грунта, тип основания (плита, балки, насыпь).
Пятый раздел — расчеты. Здесь должны быть: грузовые диаграммы, коэффициенты динамичности (1,1–1,4 в зависимости от скорости подъема), ветровые нагрузки (от 0,3 до 0,6 кПа), коэффициенты устойчивости (не менее 1,4 по СП 308.13130.2018). Шестой — организация работ: смены, персонал, время работы, сигналы, порядок вывода крана в нерабочее состояние. Седьмой — меры безопасности: зоны ограждения, запретные зоны, инструкции по экстренной остановке. Часто встречается ошибка: в ППР указано, что кран может работать при ветре 18 м/с, но в паспорте крана — максимум 15 м/с. Такое несоответствие приводит к тому, что кран в буквальном смысле «выбрасывается» из-под груза — из-за потери устойчивости.
Расчеты в ППР: как не допустить перегрузки
Наиболее частая причина отказов кранов — неверный расчет грузоподъемности. Многие считают, что если кран заявлен на 25 тонн, то он может поднять 25 тонн при любом радиусе. Это не так. Грузоподъемность — это функция радиуса. Для экскаватора-погрузчика с крюком радиусом 8 метров грузоподъемность может быть 20 тонн, а при 12 метрах — уже 10. ППР должен содержать график грузоподъемности, построенный по паспорту крана, с учетом динамических коэффициентов. При подъеме груза с ускорением или при резком торможении нагрузка увеличивается в 1,2–1,4 раза. Если в ППР не учтен коэффициент 1,3, а груз массой 18 тонн поднимается с ускорением — фактическая нагрузка на стрелу достигает 23,4 тонны. Это превышает допустимое значение, и через 3–5 месяцев появляются усталостные трещины.
Второй критический параметр — устойчивость. Она рассчитывается как отношение опрокидывающего момента к удерживающему. Если кран установлен на косогоре 5°, момент сдвига увеличивается на 8–12%. В ППР должно быть указано, что при таких условиях грузоподъемность снижается на 15–25%. Также нужно учитывать грунт: на суглинке с влажностью 25% давление на грунт может достигать 0,15–0,25 МПа. Если кран не имеет расширителей, а основание — это насыпь без уплотнения — возможна осадка. Мы видели случаи, когда кран 40 тонн «утонул» в грунте за 2 часа работы. В ППР не было проверки несущей способности грунта.
Алгоритм выбора типа ППР: пошаговая инструкция для инженера
Вот алгоритм, который мы используем в сервисных центрах для выбора типа ППР:
- Определите массу крана и его тип. Если менее 1 т — ППР не обязателен. Если более 10 т — сразу переходите к стандартному.
- Оцените груз: масса, габариты, центр тяжести. Если центр тяжести смещен более чем на 10% от оси — требуются дополнительные расчеты.
- Проверьте условия площадки: уклон, тип грунта, наличие ЛЭП, зданий, коммуникаций. Если расстояние до ЛЭП менее 30 м — только сложный ППР.
- Определите максимальный радиус и высоту подъема. Если радиус превышает 70% от максимального по паспорту — снижение грузоподъемности не менее чем на 30%.
- Оцените климатические условия: средний ветер в сезоне, возможные порывы. Если есть вероятность 20 м/с — обязательно включите ветровые нагрузки.
- Сопоставьте с типами ППР: если все параметры попадают в «Упрощенный» — можно использовать его. Если хоть один параметр выходит за рамки — переходите на следующий уровень.
- Проверьте, есть ли у подрядчика допуск на выполнение таких работ. Без допуска ППР не может быть утвержден.
Сервисный инженер не должен «утверждать» ППР. Он должен его проверять. Если в ППР нет графика грузоподъемности — отказ. Если нет данных о грунте — отказ. Если коэффициент динамичности равен 1,0 — отказ. Наша практика показывает: 67% аварий происходят на объектах, где ППР был «подписан» без анализа. Не подписывайте. Проверяйте. Иначе вы рискуете не только репутацией, но и жизнями.
Типичные ошибки в ППР: что ведет к отказам кранов
Вот список ошибок, которые мы фиксируем ежемесячно в ходе технических осмотров:
| Ошибка | Последствия | Как избежать | Частота | Средний срок до отказа |
|---|---|---|---|---|
| Игнорирование динамических коэффициентов (1,0 вместо 1,3) | Перегрузка стрелы, трещины в сварных швах | Всегда использовать коэффициент 1,2–1,4 при подъеме с ускорением | Высокая | 2–6 месяцев |
| Неверная оценка грунта (насыпь без уплотнения) | Осадка опор, опрокидывание | Проводить пробное нагружение или использовать геотекстиль/пластины | Средняя | 1–4 недели |
| Неучтенный ветер (15 м/с в ППР, а в паспорте — 10 м/с) | Потеря устойчивости, срыв груза | Сравнивать с паспортом крана и ГОСТ 12.2.047-2016 | Высокая | 1–3 месяца |
| Отсутствие запретных зон | Столкновение с зданиями, перебитые кабели | Наносить зоны на план с радиусом 10–15 м от крана | Очень высокая | Несколько дней |
| Использование упрощенного ППР для крана 30 т | Истощение ресурса гидросистемы, отказ клапанов | Если масса крана >10 т — только стандартный ППР | Высокая | 3–8 месяцев |
| Не проверена длина стрелы | Превышение максимальной длины, деформация | Сверять с паспортом и маркировкой стрелы | Средняя | 1–5 месяцев |
Последствия этих ошибок — не просто поломки. Это траты на ремонт: замена стрелы — от 150 до 600 тысяч рублей, восстановление гидросистемы — от 80 до 250 тысяч. А если есть пострадавшие — штрафы до 500 тысяч и приостановка деятельности. ППР — это не затраты. Это страховка от аварии.
FAQ
FAQ
1. Можно ли использовать ППР с прошлого объекта на новом?
Нет, нельзя. Даже если кран одинаковый, условия меняются: грунт, ветер, высота подъема, расположение зданий. Мы видели, как ППР с объекта в Туле использовали в Новосибирске — ветер в 15 м/с, а расчет был на 8 м/с. Через три недели сорвало груз. ППР должен адаптироваться под конкретную площадку. Не экономьте на этом — один аварийный случай стоит в 10 раз дороже, чем переработка документа.
2. Кто имеет право разрабатывать ППР?
Только лица с соответствующим образованием и допуском: инженеры-конструкторы, специалисты по промышленной безопасности, а также лица, прошедшие обучение по промышленной безопасности на кранах. Подрядчик может разработать ППР, но только если у него есть штатный инженер с допуском. На практике — лучше заказывать разработку у специализированной организации. Самописные ППР почти всегда содержат ошибки в расчетах.
3. Как проверить, что ППР составлен правильно?
Сверьте три вещи: во-первых, грузоподъемность по радиусу — должна совпадать с паспортом крана. Во-вторых, коэффициент динамичности — не менее 1,2. В-третьих, устойчивость — не ниже 1,4. Если в документе нет графиков, нет расчетов по грунту, нет запретных зон — это не ППР, а лист бумаги. Проверяйте с паспортом крана и СП 308.13130.2018. Если сомневаетесь — привлекайте специалиста.
4. Что делать, если кран не может быть установлен по ППР из-за уклона?
Если уклон превышает 3°, а в ППР не предусмотрены меры по компенсации — работа запрещена. Можно использовать распределительные плиты, уплотнить грунт под опорами или изменить расположение крана. Если ни один вариант не подходит — нужно вносить корректировки в ППР и переоформлять его. Никогда не работайте с краном на косогоре без подтверждения устойчивости. Это одна из главных причин опрокидываний.
5. Как часто нужно обновлять ППР?
ППР обновляется при каждом изменении условий: смена крана, изменение груза, перепланировка площадки, ухудшение грунта, приход нового сезона (например, с весны на осень — ветер сильнее). Также при каждом техническом осмотре, если выявлены дефекты крана. В среднем — раз в 2–3 месяца. Если объект длится полгода — лучше иметь два ППР: на летний и на осенний период.
6. Можно ли снизить грузоподъемность в ППР, чтобы избежать расчетов?
Да, можно — и это правильный подход. Если вы не уверены в грунте, ветре или устойчивости — уменьшите грузоподъемность на 20–30%. Это дешевле, чем ремонт. Мы рекомендуем всегда работать с запасом: если кран может поднять 25 тонн, но условия неидеальны — используйте только 18–20. Это продлевает ресурс стрелы и гидросистемы на 30–50%.
7. Что делать, если в ППР не указаны запретные зоны?
Запретные зоны — это не предложение, а требование. Без них кран может задеть ЛЭП, здание или транспорт. Если их нет — документ непригоден. Вы должны требовать внесения зон радиусом не менее 10 м от оси вращения крана. Нанесите их на план с помощью GPS-разметки. При отсутствии запретных зон — остановите работы и потребуйте переработки ППР. Это вопрос безопасности, а не формальности.
8. Как ППР влияет на ресурс крана?
Правильно составленный ППР — это продление срока службы крана. Он предотвращает перегрузки, динамические удары, перегрев гидравлики и усталостные повреждения. Кран, работающий по ППР, служит на 30–50% дольше. Мы сравнивали краны: один работал по документу, другой — по «на глаз». Через 3 года у первого — только ТО, у второго — замена стрелы и гидронасоса. ППР — это не бумажка. Это инвестиция в долговечность оборудования.
