Конструкция и принцип действия

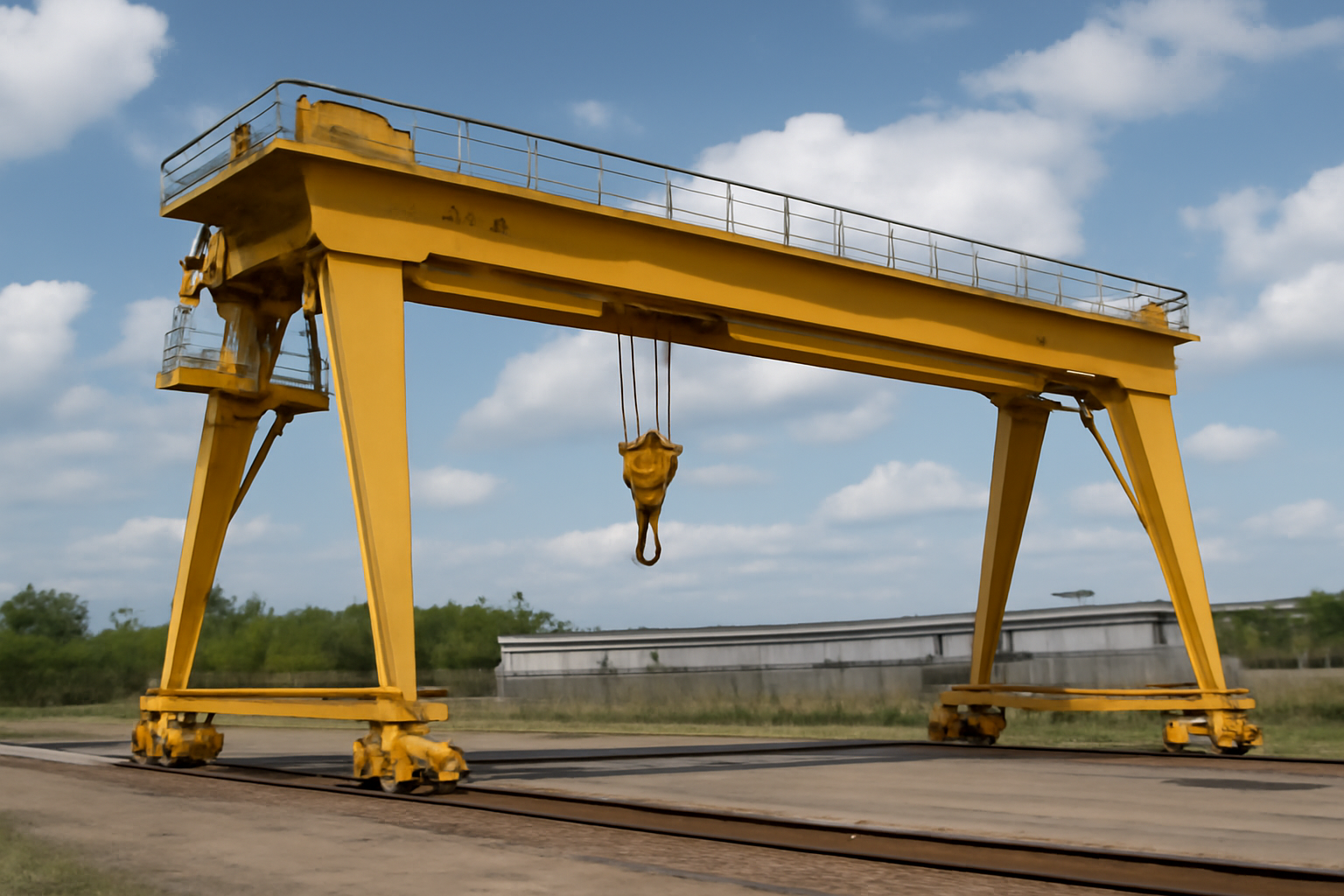

Козловой кран — это подъёмно-транспортное устройство с жёсткой металлоконструкцией, опирающейся на две или более опорные ноги, перемещающиеся по рельсам. В отличие от мостового крана, который подвешен к overhead-конструкциям здания, козловой кран автономен: его опоры движутся по земле или специальным путям, что позволяет эксплуатировать его на открытых площадках, в портах, на складах и в строительных зонах без необходимости в капитальных несущих конструкциях. Основные элементы включают несущий прогон (балку), две опорные ноги, ходовые тележки, грузовую тележку с лебёдкой, кабину управления и систему привода.

Принцип работы основан на трёх координатах перемещения: вертикальном (подъём/опускание груза), горизонтальном вдоль пролёта (движение грузовой тележки) и поперечном (перемещение всего крана по рельсам). Электропривод, в большинстве случаев, питается от сети 380 В, 50 Гц, через кабель-канат или кабель-бухту. Управление может быть как ручным (с пульта), так и автоматизированным (с применением систем ПЛК и датчиков положения). Некоторые модели оснащаются системами противовеса для компенсации моментов, возникающих при работе с длинными грузами.

Конструкция опорных ног может быть односторонней (одна нога — жёсткая, вторая — гибкая) или двухсторонней (обе жёсткие). Выбор типа зависит от габаритов пролёта, высоты подъёма и требований к устойчивости. Для кранов с пролётом более 30 метров и высотой подъёма более 20 метров применяется симметричная конструкция с двумя жёсткими опорами, чтобы избежать деформаций и перекосов при динамических нагрузках. Важно, чтобы фундамент под рельсы имел равномерную осадку — это предотвращает заклинивание ходовых колёс и износ рельсового пути.

Классификация и основные параметры

Козловые краны классифицируются по грузоподъёмности, пролёту, высоте подъёма, типу привода и назначению. По грузоподъёмности выделяют легкие (до 10 тонн), средние (10–50 тонн) и тяжёлые (свыше 50 тонн). По пролёту — от 10 до 100 метров, по высоте подъёма — от 5 до 40 метров. По типу привода — электрические (наиболее распространённые), гидравлические (редко, для специальных условий) и комбинированные. По назначению — универсальные, портовые, для работы с контейнерами, для металлургических цехов, для обслуживания железнодорожных платформ и т. д.

, что параметры крана не являются независимыми: увеличение пролёта требует усиления конструкции, что влияет на массу, а значит — на нагрузку на рельсы и фундамент. Повышение высоты подъёма требует более длинного троса и мощной лебёдки, что увеличивает энергопотребление и время цикла. Все параметры должны согласовываться с технологическим процессом и нормативными требованиями к безопасности.

Основные параметры козловых кранов по классам
Класс Грузоподъёмность, т Пролёт, м Высота подъёма, м Скорость перемещения, м/мин Масса крана, т
Лёгкий 1–10 10–30 5–15 10–30 5–25
Средний 10–50 20–60 10–25 15–40 25–100
Тяжёлый 50–200 40–100 15–40 10–35 100–400
Портовый 20–80 30–70 15–35 20–50 80–350
Металлургический 50–150 25–50 10–20 5–20 120–380
Для контейнеров 30–60 25–60 10–30 30–60 90–300

Совместимость с условиями эксплуатации

Выбор козлового крана требует учёта не только технических параметров, но и условий окружающей среды. Для открытых площадок с высокой влажностью, соляными брызгами (например, на морских терминалах) применяются краны с защитой IP55 и коррозионно-стойкими покрытиями. В регионах с сильными ветрами (более 15 м/с) краны должны оснащаться ветровыми анемометрами, системами фиксации (анти-ветровыми зажимами) и иметь увеличенный коэффициент устойчивости — не менее 1.4 по СП 22.13330.

Для работы в условиях низких температур (ниже -25 °C) требуется специальное исполнение: масло с низкой температурой застывания, обогрев кабины, электрические подогреватели тормозов и гидравлических узлов. В пыльных средах (угольные терминалы, карьеры) необходимо применение герметичных электроприводов, фильтров вентиляции и защитных кожухов на направляющие рельсы. В условиях высокой пожарной опасности (например, на нефтеперерабатывающих заводах) краны должны иметь взрывозащищённые компоненты и систему автоматического пожаротушения.

Также важна совместимость с существующей инфраструктурой: ширина проезда, радиусы поворотов, наличие свободного пространства для установки, а также возможность подключения к электросети. Для передвижных козловых кранов (с колёсами вместо рельсов) критично соблюдение допустимого давления на грунт — в среднем от 10 до 25 т/м², в зависимости от типа основания. Нарушение этих условий приводит к просадке рельсов, перекосу крана и риску опрокидывания.

Монтаж и требования к основанию

Монтаж козлового крана — сложный технологический процесс, требующий согласования с проектной документацией и наличия квалифицированной бригады. Работы начинаются с подготовки фундаментов под рельсы. Бетонные блоки должны иметь глубину заложения не менее 1,2 м, а армирование — по расчётным нагрузкам с учётом динамических воздействий. После заливки бетон выдерживают не менее 28 дней, после чего проводится геодезическая съёмка: допускается отклонение по высоте рельсов не более 3 мм на 10 м длины и не более 10 мм по всей длине пути.

Установка крана производится в следующей последовательности: монтаж рельсового пути → установка опорных ног → монтаж прогонов → установка грузовой и тележки → подключение электрики и гидравлики → наладка и испытания. При монтаже обязательно использование монтажных строп, грузоподъёмных кранов и контрольных приборов для измерения перекоса. Недопустимо натягивание строп или применение самодельных приспособлений.

После монтажа проводятся статические и динамические испытания. При статических — кран нагружается на 125% от номинальной грузоподъёмности и выдерживается 10 минут. При динамических — поднимается груз 110% от номинала, и проводится 3–5 циклов подъёма-опускания с перемещением по пролёту. Только после прохождения этих испытаний кран допускается к эксплуатации. Все этапы фиксируются в акте приёмки и передаются в эксплуатационную службу.

Регламент технического обслуживания

Регламент технического обслуживания козлового крана устанавливается в соответствии с инструкцией завода-изготовителя и требованиями СП 22.13330. Обслуживание делится на ежесменное, ежедневное, еженедельное, ежемесячное и ежеквартальное. Ежесменное обслуживание включает визуальный осмотр тормозов, тросов, крюков, проверку уровня масла и отсутствия посторонних шумов. Визуальный контроль должен проводиться до начала и после окончания смены.

Ежедневное обслуживание — проверка креплений, смазка направляющих рельс и ходовых колёс, осмотр электрокабелей на повреждения изоляции. Еженедельно проверяется натяжение тросов, износ приводных шкивов, состояние подшипников ходовых тележек. Ежемесячно проводится измерение износа рельсов (допустимый износ — не более 15% от первоначальной толщины), проверка геометрии крана (отклонение от горизонтали, перекос опор), а также тестирование всех систем безопасности: конечных выключателей, ограничителей грузоподъёмности, аварийных кнопок.

Ежеквартальное техническое обслуживание включает полную диагностику электропривода: измерение сопротивления изоляции, проверку контактных групп, очистку и замену смазки в редукторах, проверку герметичности гидравлических систем. При этом замена масла в редукторах должна проводиться по пробегу (не реже 1000 моточасов) или по состоянию (по анализу масла на загрязнение и окисление). Никакие работы по замене тросов или сварке металлоконструкции не допускаются без письменного разрешения и технического надзора.

Типичные отказы и их причины

Наиболее частыми отказами козловых кранов являются износ ходовых колёс, обрыв тросов, отказ тормозных механизмов и перегрев электродвигателей. Износ ходовых колёс происходит из-за неравномерной нагрузки на рельсы, загрязнения путей, отсутствия смазки или неправильной геометрии рельсового пути. При этом колёса приобретают конусообразную форму, что приводит к боковому скольжению и ускоренному износу рельсов. Рекомендация: измерять диаметр колёс каждые 250 моточасов — при потере 10% от номинала — замена.

Обрывы тросов происходят из-за перегрузки, изгиба при неправильной намотке, коррозии или отсутствия смазки. Тросы с трещинами, сплющенными прядями или износом более 10% диаметра подлежат немедленной замене. Даже один обрыв пряди — повод для снятия с эксплуатации. Часто причина — неправильная работа оператора: подъём под углом, резкие торможения, перекос груза.

Тормозные механизмы выходят из строя из-за загрязнения тормозных колодок маслом, перегрева, износа пружин или нарушения регулировки зазора. Проверка тормозного момента должна проводиться ежемесячно — при снижении на 15% от расчётного — регулировка или замена. Особенно критичны тормоза на грузовой тележке: при их отказе возможен самопроизвольный спуск груза.

Перегрев электродвигателей — следствие длительной работы в режиме перегрузки, недостаточного охлаждения (забитые вентиляционные решётки), перепадов напряжения или неисправности термореле. Рекомендация: устанавливать термодатчики на обмотки и контролировать температуру в реальном времени. При превышении 125 °C — автоматическое отключение. Также важно соблюдать режимы работы: не более 6 циклов в минуту при максимальной нагрузке.

При отказе систем управления (ПЛК, датчики) чаще всего проблема — в помехах от электродвигателей, окислении контактов или нарушении заземления. Решение: шильдирование кабелей, использование экранированных проводов, регулярная очистка разъёмов. Не допускается использование неоригинальных компонентов — даже незначительное отклонение в параметрах датчика может привести к ложному срабатыванию безопасности.

FAQ

FAQ

  1. Как определить, подходит ли козловой кран для работы на грунте с низкой несущей способностью?
    Для грунтов с низкой несущей способностью (менее 10 т/м²) необходимо применять краны с расширенными опорными балками или дополнительными балластными платформами. Также допускается укладка стальных плит или деревянных щитов под рельсы для равномерного распределения нагрузки. Рекомендуется провести геотехническое обследование участка и рассчитать удельное давление на грунт — оно не должно превышать 70% от предела прочности. В противном случае возможна просадка, перекос крана и авария.
  2. Можно ли использовать козловой кран в условиях сильного ветра?
    Козловой кран можно эксплуатировать при ветре до 15 м/с при наличии ветрового анемометра и аварийной системы фиксации. При скорости выше 20 м/с — эксплуатация запрещена. Даже при допустимой скорости ветра необходимо проверять устойчивость крана: при поднятом грузе на максимальной высоте центр тяжести поднимается, и ветровая нагрузка может вызвать опрокидывание. Рекомендуется всегда опускать крюк и перемещать кран в укрытие при прогнозе шторма.
  3. Что делать, если кран начинает «вести» в сторону при движении?
    Это признак перекоса ходовой части или неравномерного износа рельсов. Необходимо остановить кран, провести геодезическую съёмку рельсового пути и измерить разницу в высоте и ширине колеи. Также проверяется давление на колёса — если один из узлов нагружен сильнее, возможно, деформация опоры. В 80% случаев проблема решается регулировкой положения опорных ног и выравниванием рельсов. Не пытайтесь компенсировать «ведение» усилением тормоза — это ускорит износ.
  4. Как часто нужно менять тросы и как проверить их состояние?
    Тросы меняют при износе более 10% диаметра, наличии 3 и более обрывов прядей в одном витке или при деформации (сплющивание, скручивание). Проверять необходимо еженедельно: осматривать под хорошим светом, использовать магнитный дефектоскоп для выявления внутренних переломов. Важно: тросы не ремонтируются — только заменяются. Использование бывших в употреблении тросов — нарушение техники безопасности. Рекомендую вести журнал замены с номером партии и датой установки.
  5. Почему кран может не поднимать полную грузоподъёмность?
    Причин может быть несколько: неисправность тормозного механизма, износ шкивов, перегрузка электропривода, снижение напряжения в сети ниже 360 В, или неправильная намотка троса на барабан. Часто операторы не учитывают, что при подъёме груза под углом эффективная грузоподъёмность снижается — на 15–30% при угле 30°. Проверяйте калибровку датчика грузоподъёмности, если он есть, и проводите ежемесячные испытания с гирями.
  6. Как продлить срок службы электродвигателей козлового крана?
    Основные правила: не допускать перегрузок, соблюдать режимы работы (не более 6 циклов/мин), обеспечивать вентиляцию, чистить радиаторы и фильтры каждые 250 моточасов. Используйте только оригинальные масла для охлаждения и смазки подшипников. Избегайте частых пусков под нагрузкой — это вызывает броски тока. Рекомендую устанавливать частотные преобразователи: они плавно разгоняют двигатель и снижают механические и тепловые нагрузки.
  7. Можно ли модернизировать старый козловой кран под автоматизированное управление?
    Да, но только при наличии технической возможности: целостности металлоконструкции, достаточной мощности электросети и возможности прокладки кабелей. Модернизация включает установку ПЛК, датчиков положения, системы видеонаблюдения и дистанционного управления. Однако все изменения требуют повторного прохождения испытаний и внесения в паспорт оборудования. Не рекомендую использовать «китайские» комплекты — они не проходят сертификацию в РФ и могут быть причиной аварии.
  8. Как правильно хранить козловой кран на зиму, если он не эксплуатируется?
    Кран необходимо очистить от грязи, влаги и соли, снять тросы и хранить в сухом месте, смазать все подвижные узлы, отключить питание и опустить крюк до упора. Рельсы следует покрыть защитной плёнкой или масляной пленкой для предотвращения коррозии. Электронные компоненты — обернуть в полиэтилен. Рекомендую провести ежемесячную проверку: включать приводы на 10 минут для предотвращения залипания контактов и застывания смазки.
