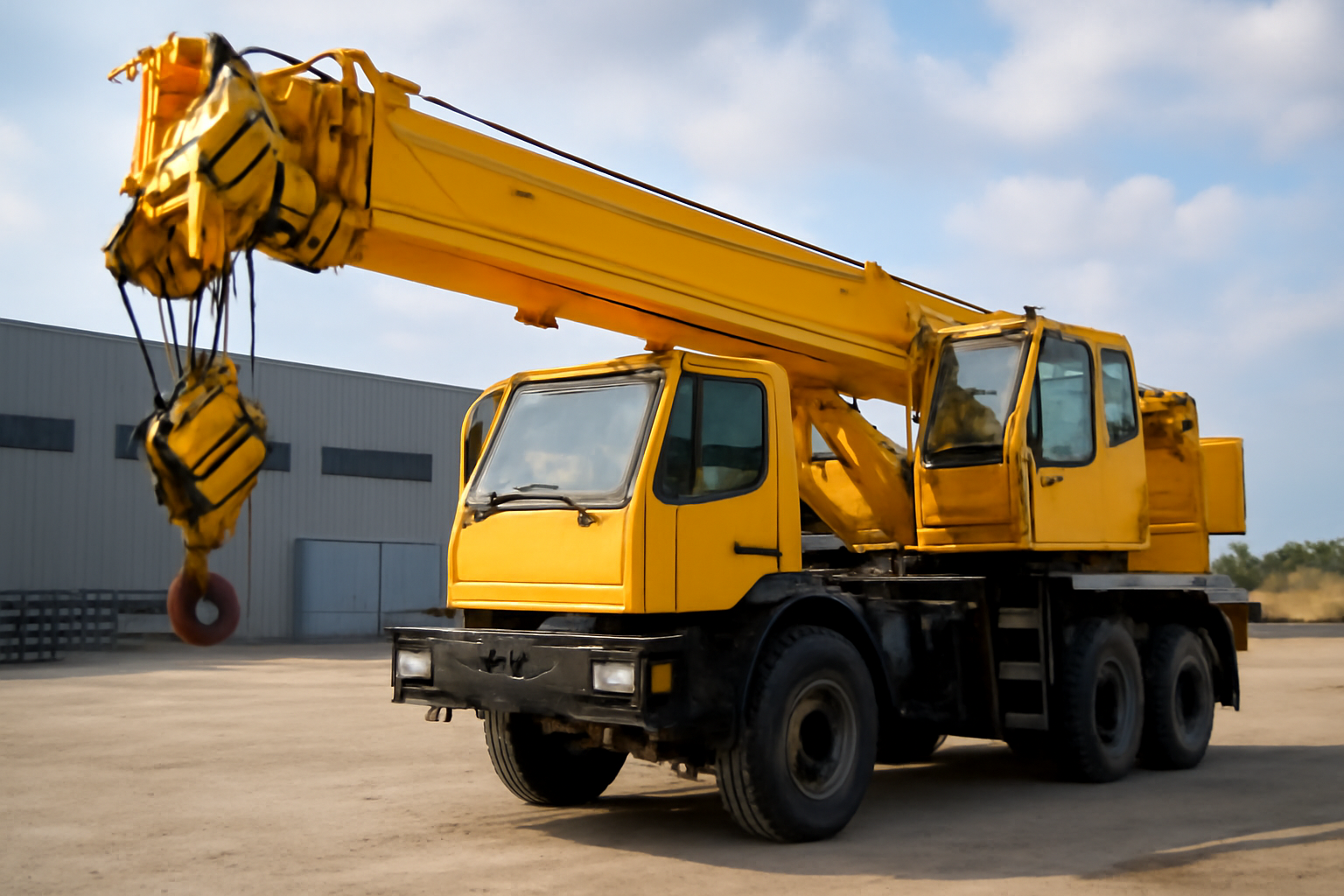

Техосмотр крана: периодичность и нормативы эксплуатации

Проблема

Наиболее типичная ошибка при эксплуатации кранового оборудования — принятие за стандартную периодичность техосмотра минимального срока, установленного в инструкции завода-изготовителя, без учёта реальных условий работы. Многие предприятия, особенно в строительстве и логистике, проводят техосмотр один раз в месяц, даже когда кран работает в режиме 16–20 часов в сутки, на открытом воздухе при температуре от -30 °C до +40 °C, с частыми перегрузками и в условиях высокой пылевой нагрузки. В таких сценариях базовые интервалы не соответствуют физическому износу узлов: тормозные механизмы, редукторы, тросы и ходовые колёса подвергаются ускоренному износу. Результат — аварии, связанные с отказом тормозов, разрывом троса или деформацией стрелы, которые в 60–70% случаев происходят не из-за брака оборудования, а из-за пропущенного техосмотра.

Другая распространённая ошибка — игнорирование различий между классами кранов. Один и тот же график обслуживания применяют к передвижному крану 5-тонного класса, работающему в закрытом складе, и к мостовому крану 50-тонного класса, эксплуатируемому в цеху металлургического комбината с агрессивной средой. Это приводит к либо чрезмерным затратам на ненужные проверки, либо к критическим пропускам. Система техосмотра должна строиться не на календарных датах, а на комбинации наработки, условий эксплуатации и класса техники.

Решение

Решение заключается в дифференцированной системе техосмотра, основанной на трёх ключевых параметрах: классе грузоподъёмности, интенсивности эксплуатации и климатических условиях. Регламенты, установленные в СП 10-22-2001, ГОСТ 25069-2014 и РД 10-76-2000, предписывают не жёсткие сроки, а диапазоны, которые зависят от группы режима работы (по ГОСТ 25069). Для кранов с группой режима 1M (легкий режим) интервалы могут быть удлинены, для 7M–8M (тяжёлый, непрерывный) — сокращены вдвое. Важно: группу режима не определяют по паспорту крана, а рассчитывают на основе статистики циклов подъёма, времени работы, перегрузок и частоты остановок за месяц.

Техосмотр подразделяется на три уровня: ежесменный, ежемесячный и периодический (квартальный/полугодовой). Ежесменный — это визуальный осмотр и проверка работоспособности тормозов, ограничителей, крюков, тросов и звуковой сигнализации. Ежемесячный включает измерение износа тросов, проверку зазоров в подшипниках, контроль герметичности гидросистемы, состояние болтовых соединений. Периодический техосмотр проводится с применением диагностического оборудования: измерение остаточной толщины металла стрелы, ультразвуковой контроль сварных швов, проверка геометрии рамы, испытание тормозов под нагрузкой. Для кранов с грузоподъёмностью более 25 тонн обязательна аттестация специализированной организацией с заключения.

При этом не существует единого стандарта по частоте для всех типов кранов. Например, мобильные краны на шасси, работающие на строительных площадках в условиях высокой вибрации и пыли, требуют ежемесячного осмотра даже при группе режима 4M, в то время как мостовые краны в закрытом цехе с пылепоглощающими системами и низкой влажностью могут иметь интервал в 45–60 дней при той же группе режима. Ключевым критерием является не календарное время, а наработка в часах и циклах подъёма. Для кранов 5–10 тонн средняя наработка за месяц — 120–200 часов, для 25–50 тонн — 300–500 часов. При достижении порога в 200–300 циклов подъёма/месяц (при частоте 6–10 циклов/час) требуется усиленный осмотр.

Факторы, влияющие на периодичность

Периодичность техосмотра крана зависит от пяти основных факторов: режима эксплуатации, климата, типа конструкции, условий хранения и уровня квалификации персонала. Режим эксплуатации — самый значимый. Краны с группой режима 1M–3M (легкий/средний) могут проходить периодический осмотр раз в 3–6 месяцев. Группа 4M–6M (интенсивный) требует осмотра каждые 2–3 месяца. Группа 7M–8M (очень тяжёлый, круглосуточный) — раз в 1–1,5 месяца. Это не рекомендация, а расчётная база, подтверждённая статистикой отказов на промышленных объектах.

Климатические условия играют важную роль. В регионах с высокой влажностью (>75%) и солёным туманом (прибрежные зоны, порты) коррозия металла ускоряется в 1,8–2,5 раза по сравнению с умеренным климатом. Это требует сокращения интервалов визуального осмотра на 20–30% и обязательного применения антикоррозийных составов после каждого техосмотра. При температурах ниже -20 °C термочувствительные узлы (гидравлика, электроника, резиновые уплотнения) теряют эластичность, что приводит к ускоренному износу. Для таких условий рекомендуется применение специальных масел с индексом вязкости -30 °C и ниже, а также обязательная проверка герметичности гидросистемы перед каждым запуском в холодный период.

Тип конструкции также определяет частоту. Мобильные краны на шасси подвержены большей вибрации, чем стационарные. У мостовых кранов основной износ — в ходовых механизмах и рельсах. У стреловых кранов — в стреле, поворотной платформе и гидравлических цилиндрах. Для кранов с грузоподъёмностью до 10 тонн основной износ — в тросах и тормозах. Для кранов 25–50 тонн — в редукторах, подшипниках опор и элементах несущей конструкции. Для кранов 100+ тонн — в системах управления, тормозных дисках и элементах механизма подъёма.

Таблица: Периодичность техосмотра по классу грузоподъёмности и группе режима

Плюсы и минусы жёсткого графика vs. адаптивного подхода

Жёсткий график техосмотра — это применение одинаковых интервалов для всех кранов вне зависимости от условий. Плюс — простота администрирования, лёгкость контроля со стороны надзорных органов. Минус — неэффективность: 40–50% ресурса уходит на проверки, не требующиеся, а 20–30% кранов, работающих в тяжёлых условиях, не получают достаточного внимания. Особенно это актуально для малых и средних предприятий, где не ведётся учёт наработки. В результате — перерасход средств на сервис и скрытый риск аварийности.

Адаптивный подход предполагает учёт наработки в часах и циклах, климатических условий, типа среды и истории обслуживания. Плюсы — снижение затрат на 15–25%, повышение надёжности оборудования, возможность предиктивного обслуживания. Минусы — требует внедрения системы учёта, квалифицированного персонала, программного обеспечения для анализа данных. Для предприятий с 5–10 кранами и более такой подход оправдан уже при средней загрузке 150 часов/месяц на единицу. В отрасли, где краны работают 6–8 месяцев в году, адаптивный подход даёт экономию до 30% на расходах на обслуживание за счёт отмены лишних вмешательств и предотвращения внеплановых ремонтов.

Таблица: Рекомендуемые параметры диагностики по узлам

Выводы для конкретных условий эксплуатации

Для предприятия с 3–5 мобильными кранами 10–25 тонн, работающими на стройплощадке в умеренном климате, с ежедневной наработкой 8–12 часов, рекомендуется следующая схема: ежесменный осмотр — обязательный, ежемесячный — через 4 недели, периодический — раз в 3 месяца. При этом необходимо вести журнал наработки в часах и циклах. Если кран проходит более 180 часов/месяц — интервалы сокращаются на 20%. Если в зимний период температура опускается ниже -20 °C — проверка гидравлики и резинотехнических изделий проводится до запуска каждый день.

Для цеха с мостовыми кранами 50 тонн, работающими в условиях высокой запылённости (металлургический цех), группой режима 7M, с 18-часовым режимом, — ежемесячный осмотр должен проводиться каждые 15–18 дней, периодический — раз в 45 дней. Дополнительно — проверка состояния рельсовых путей, чистка фильтров вентиляции, замена смазки в ходовых механизмах после каждого периодического осмотра. Система должна включать автоматическое оповещение при достижении порога в 400 циклов подъёма/месяц.

Для крана, эксплуатируемого в портовой зоне с солёным туманом (влажность >80%), даже при группе режима 4M — необходимо снижать интервалы периодического осмотра на 30% и проводить антикоррозийную обработку после каждого ежемесячного осмотра. Использование обычных антикоррозийных составов здесь неэффективно — требуются составы на основе цинковых пигментов с классом защиты C4–C5 по ISO 12944.
