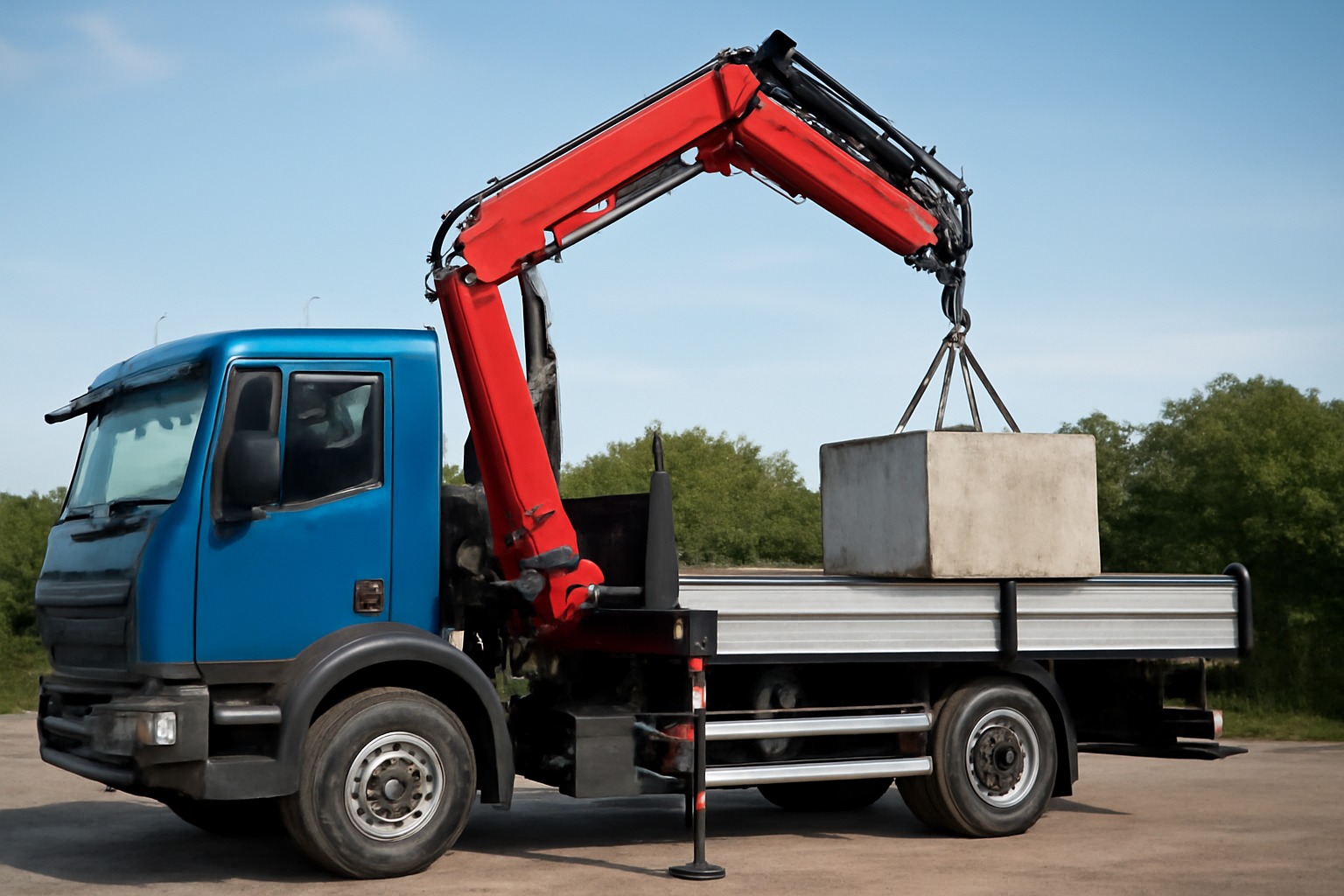

Кран-манипулятор Hiab: обзор

Распространённые ошибки

Самая частая ошибка при эксплуатации кран-манипулятора Hiab — использование его для подъёма грузов, превышающих допустимую грузоподъёмность при текущем вылете стрелы. Владельцы, особенно в малом бизнесе, часто полагаются на максимальную грузоподъёмность, указанную в паспорте, и забывают, что она действует только при минимальном вылете. При вылете 5–7 метров реальная грузоподъёмность может падать на 60–80% по сравнению с паспортной. Это приводит к перегрузке гидравлической системы, ударам по шарнирам, трещинам в опорной раме и, в итоге, к отказу гидромоторов или поломке стрелы.

Вторая распространённая ошибка — пренебрежение регламентным обслуживанием. Многие пользователи считают, что «если кран работает — значит, всё в порядке». Но гидравлические фильтры, масло и уплотнения в Hiab работают в условиях постоянных вибраций, перепадов температур и пыли. Превышение интервалов замены масла на 200–300 часов увеличивает износ насосов в 3–5 раз. Некачественное масло или загрязнённая система — основная причина отказа гидроцилиндров и клапанов управления.

Третья ошибка — неправильная установка на шасси. Кран-манипулятор — не просто навесное оборудование. Его вес и динамические нагрузки требуют точного распределения массы. Нарушение технологии монтажа (например, установка на несущую раму с недостаточной жёсткостью) приводит к усталостным трещинам в креплениях. Проверка момента затяжки болтов на 300–500 часах работы — не рекомендация, а требование безопасности.

Наконец, эксплуатация в условиях, не предусмотренных производителем: работа при температуре ниже -25 °C без прогрева масла, подъём грузов с боковыми нагрузками, резкие торможения при повороте. Эти действия ускоряют износ шарниров, снижают ресурс гидравлики и могут вызвать внезапный отказ. Кран-манипулятор Hiab — это не грузовик с краном, а интегрированная система, требующая чёткого соблюдения параметров работы.

Классы кран-манипуляторов Hiab и их параметры

Кран-манипуляторы Hiab выпускаются в нескольких классах, которые определяются грузоподъёмностью, вылетом стрелы и типом шасси. Каждый класс предназначен для своих задач: от перевозки стройматериалов в городских условиях до подъёма тяжёлых модулей на промышленных объектах. Ниже приведён обзор основных классов, их диапазонов характеристик и типичных областей применения.

: грузоподъёмность в паспорте — это теоретический максимум при вылете 1.5–2 м. При увеличении вылета до 7–10 м она падает до 30–50% от номинала. Поэтому выбор крана должен основываться не на максимальном значении, а на реальных условиях работы. Например, если вам нужно поднимать 4-тонный блок на 8-метровый вылет, кран с номиналом 6 тонн при вылете 12 м будет работать в пределах допустимой нагрузки, а кран на 8 тонн с вылетом 10 м — уже перегружен.

Разбор популярных серий Hiab

Серия 400 — это базовый класс для лёгких и средних задач. Установка на легковые и малотоннажные грузовики (до 3.5 т). Масса крана от 500 до 1200 кг, вылет до 8.5 м, максимальная грузоподъёмность — до 3 т. Применяется в строительных и коммунальных службах, для доставки грузов в городских условиях. Надёжность высокая, но ресурс гидравлики при ежедневных нагрузках — около 4000–6000 часов. Главный недостаток: слабая устойчивость на неровных площадках. При работе на косогорах требует дополнительных упоров.

Серия 700 — середнячок среди популярных моделей. Грузоподъёмность 4–7 т, вылет до 14 м, масса 1300–2200 кг. Устанавливается на грузовики 4–8 т. Используется в монтажных бригадах, на лесозаготовках, при строительстве дорог. Особенность — улучшенная система стабилизации и усилители шарниров. Отказы чаще связаны с износом шарниров поворотной платформы при частых поворотах под нагрузкой. Рекомендуется проверять люфт в шарнирах каждые 1000 часов. Срок службы при регулярном ТО — до 8000 часов.

Серия 800 и 900 — тяжёлый класс. Грузоподъёмность 8–14 т, вылет до 18.5 м, масса 2300–3500 кг. Работают на полноприводных шасси. Применяются в строительстве зданий, монтаже металлоконструкций, доставке бетонных плит. Основной узел, требующий внимания — гидравлический насос. При использовании некачественного масла или превышении интервалов замены (более 500 часов) насосы выходят из строя за 2000–3000 часов вместо 6000–8000. Система охлаждения масла в этих моделях работает в пределах 60–80 °C. Превышение температуры — признак загрязнения фильтров или износа насоса.

Серии 1000, 1200 и 1400 — промышленные и сверхтяжёлые краны. Грузоподъёмность 15–40 т, вылет до 27 м, масса до 7500 кг. Устанавливаются на тяжелые шасси с усиленной рамой. Используются на нефтегазовых объектах, на строительстве мостов и в логистических центрах. Основные отказы — трещины в кронштейнах крепления из-за динамических нагрузок при переносе грузов на высоте. Краны этого класса требуют ежедневной проверки сварных швов, состояния гидролиний и давления в системе. Гидравлика работает под давлением 250–320 бар. Давление ниже 230 бар — сигнал к проверке насоса и клапанов.

Алгоритм выбора кран-манипулятора Hiab

Выбор кран-манипулятора — это не вопрос цены, а расчёт реальных рабочих циклов. Первым шагом определите максимальный вес груза, который вы будете поднимать, и минимальный вылет, при котором это необходимо. Например, если вы перевозите бетонные блоки по 2 тонны и поднимаете их на высоту 6 м с вылетом 7 м — вам нужен кран с грузоподъёмностью не менее 4.5 т при этом вылете. Не берите кран с номиналом 4 т, даже если он дешевле — он будет работать на пределе, что сократит ресурс на 40–60%.

Второй шаг — оцените условия эксплуатации. Если вы работаете в городе, с частыми остановками и узкими проездами — выбирайте модель с компактным поворотом и низкой массой. Если вы работаете на просёлках, в лесу, на косогорах — убедитесь, что кран имеет усилённые опоры, систему автоматической стабилизации и возможность установки дополнительных упоров. Третий шаг — проверьте совместимость с шасси. Не все краны подходят для всех грузовиков. Сравните массу крана, центр тяжести, нагрузку на оси и разрешённую массу шасси. Нарушение этих параметров — прямой путь к разрушению рамы.

Четвёртый шаг — определите тип гидравлики. В лёгких моделях используется гидравлика с расходом 80–160 л/мин. В тяжёлых — 200–350 л/мин. Если ваш двигатель не обеспечивает достаточную подачу масла, кран будет медленно работать, перегреваться, и гидронасос выйдет из строя быстрее. Пятый шаг — выбирайте производителя сервиса. У Hiab сеть официальных дилеров развита по всей России, но не во всех регионах есть техцентры. Проверьте, есть ли сервисный центр в вашем регионе. Отсутствие сервиса — равносильно отсутствию гарантии.

Шестой шаг — рассчитайте окупаемость. Если вы используете кран 150–200 часов в год — покупка окупается за 2–3 года. При 50–80 часах в год — лучше аренда. При 300+ часах — покупка с обслуживанием. Не забудьте включить в расчёт стоимость масла (20–30 л за замену), фильтров (1500–4500 руб), амортизацию и ремонт. В среднем, годовые расходы на ТО и ремонт — 12–18% от стоимости крана.

Системы обслуживания и ресурс узлов

Кран-манипулятор Hiab — это не автономная система, а часть грузового транспорта. Его ресурс зависит от трёх факторов: качества обслуживания, условий эксплуатации и нагрузки. Гидравлическая система — главный узел. Гидромасло должно соответствовать стандарту ISO 11158 и иметь вязкость 46–68 cSt при 40 °C. Замена масла — каждые 500–700 часов. При работе в пыльной среде — каждые 300–400. Фильтры гидравлики — замена каждые 250–400 часов. Несвоевременная замена — причина 70% отказов гидравлики.

Ресурс гидронасоса — 6000–8000 часов при правильном обслуживании. При загрязнённой системе — 2000–3000. Гидроцилиндры — 8000–10000 часов. Основная причина отказа — коррозия штока из-за попадания влаги. В условиях повышенной влажности рекомендуется ежемесячная очистка штока и смазка графитовой смазкой. Шарниры стрелы — 10000–12000 часов. Проверяйте люфт каждые 500 часов. Люфт более 3 мм — требует замены втулок.

Ресурс электронных систем управления — 10 000+ часов. Но уязвимы к влаге и перепадам напряжения. В зимний период — проверяйте герметичность разъёмов. Обрывы проводов в кабельных жгутах — частая причина отказов управления. Механические тормоза поворота — 6000–8000 часов. Замена колодок — при толщине менее 3 мм. Проверяйте затяжку болтов крепления крана к шасси каждые 300–500 часов. Ослабление — прямая угроза катастрофы.

Практические советы по эксплуатации

Перед каждым запуском — проверьте уровень масла, давление в шинах и состояние креплений. Не запускайте кран при температуре ниже -20 °C без прогрева гидравлики. Прогрев — 5–7 минут на холостом ходу. Не включайте гидравлику под нагрузкой. Всегда поднимайте груз плавно, избегайте резких торможений и поворотов под нагрузкой. Боковые нагрузки — главный враг шарниров.

В зимний период используйте масло с низкой температурой застывания (до -35 °C). В летний — следите за температурой гидравлики. Если температура превышает 80 °C — остановите работу, проверьте фильтры, уровень масла и охлаждение. Не оставляйте кран с поднятым грузом. Даже на короткое время — это приводит к усталостному износу цилиндров.

При хранении — опустите стрелу, снимите давление, закройте разъёмы, смажьте штоки. Если кран не используется более месяца — запустите его 10–15 минут раз в месяц. Это предотвращает залипание клапанов и коррозию. Не пытайтесь ремонтировать гидравлику без давления. Система удерживает давление даже после отключения. Сливайте давление только через специальный клапан. Давление — 300 бар — может выбить гидролинию как снаряд.
