Кран-манипулятор: что это и для чего

Рабочий цикл: как работает кран-манипулятор

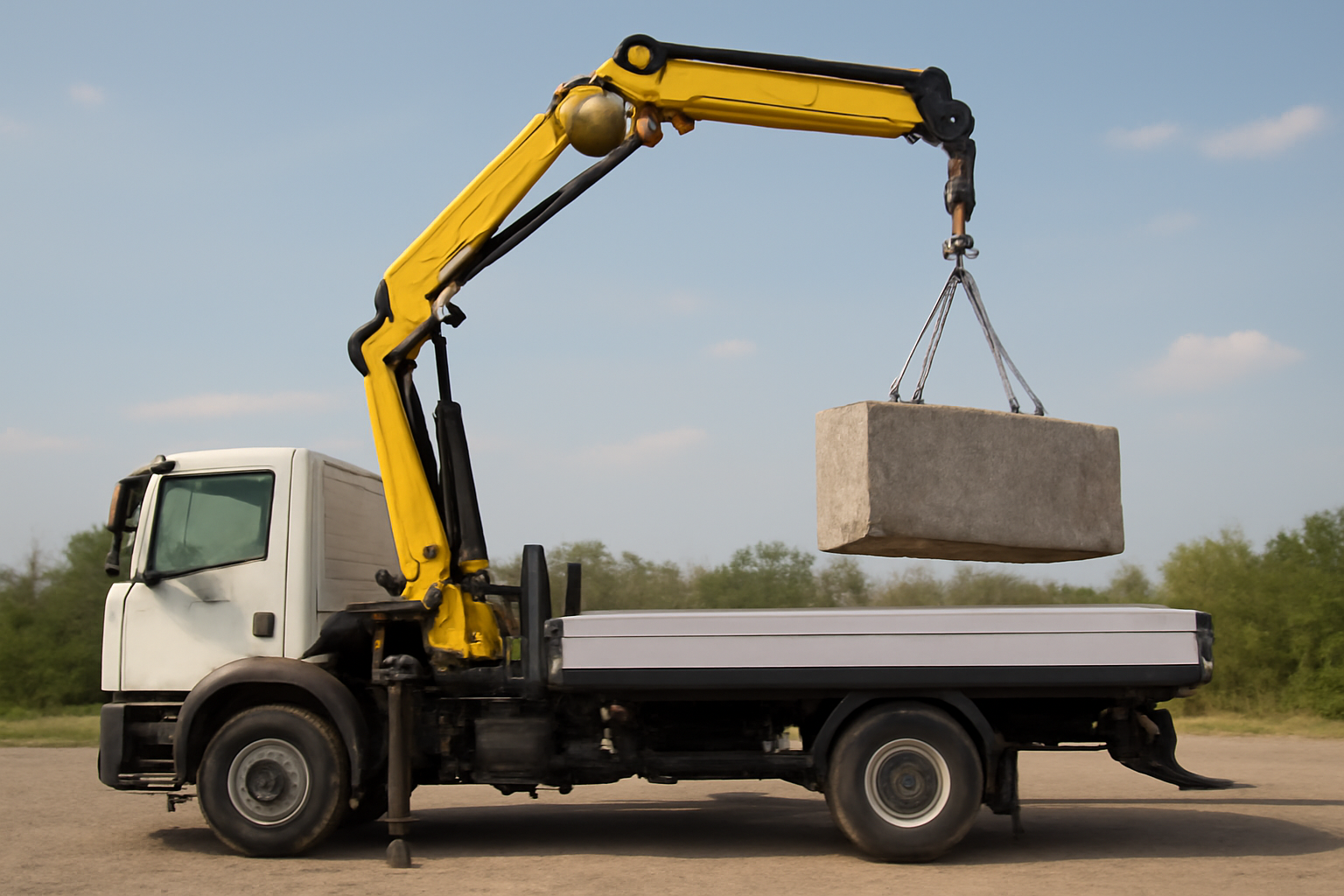

Кран-манипулятор — это гидравлический подъёмно-транспортный агрегат, интегрированный в шасси грузового автомобиля или специального платформенного модуля. Его рабочий цикл состоит из четырёх последовательных фаз: захват, подъём, транспортировка и разгрузка. На первом этапе стрела с крюком или захватным устройством опускается к грузу, фиксируется с помощью троса, магнита или гидравлического захвата. Затем гидравлические цилиндры поднимают стрелу, одновременно изменяя угол наклона и вылет. Вторая фаза — транспортировка: груз перемещается в заданное место за счёт поворота поворотной платформы и выдвижения телескопических секций. Завершающий этап — точная установка груза, часто с коррекцией положения в горизонтальной и вертикальной плоскости. Весь цикл управляется оператором из кабины, расположенной на поворотной части, с использованием джойстиков и датчиков нагрузки.

В отличие от стационарных кранов, кран-манипулятор не требует дополнительной подготовки площадки: он работает на неровном грунте, на обочине дороги или в узких дворах, благодаря системам стабилизации и гидравлическим опорам. Это делает его универсальным инструментом для операций, где невозможно применить автокран или погрузчик. Эффективность цикла зависит от времени на установку опор, точность управления и частоту повторений — в среднем один цикл занимает от 1,5 до 4 минут, в зависимости от массы и сложности манипуляций.

Экономика применения: зачем выбирать кран-манипулятор вместо автокрана

Экономическая привлекательность кран-манипулятора заключается в его способности совмещать функции грузовика и подъёмного устройства. Снижение затрат происходит за счёт отказа от привлечения отдельного автокрана, сокращения времени на погрузку-разгрузку и уменьшения числа операторов. Например, при доставке строительных материалов на объект, где нет доступа для крупногабаритной техники, кран-манипулятор на шасси КамАЗ или MAN позволяет разгрузить паллеты, балки или контейнеры без привлечения сторонней техники. Расходы на одну операцию снижаются на 30–60% по сравнению с арендой автокрана и транспортировкой отдельно.

Стоимость эксплуатации включает топливо, техобслуживание, амортизацию и оплату труда. Средний расход топлива — 12–25 л/ч в режиме работы, что на 20–40% выше, чем при простом передвижении. Однако, если учитывать, что один кран-манипулятор выполняет работу, требующую двух единиц техники, то общая экономия достигается уже при 3–5 операциях в день. Окупаемость инвестиций в кран-манипулятор при интенсивной эксплуатации (4–6 часов в день, 20–25 дней в месяц) составляет 10–18 месяцев. При низкой загрузке (менее 2 часов в день) срок окупаемости может удлиниться до 2–3 лет.

Дополнительная экономия достигается за счёт снижения логистических рисков: отсутствие перегрузок, меньшая вероятность повреждения груза, сокращение времени простоя на объекте. Для компаний, работающих в сфере строительства, ЖКХ, логистики и сельского хозяйства, это становится критически важным фактором. Кран-манипулятор не просто заменяет автокран — он перераспределяет ресурсы внутри логистической цепочки, повышая общую производительность.

Что влияет на стоимость кран-манипулятора

Цена агрегата формируется не только за счёт модели крана, но и за счёт шасси, типа привода, комплектации и региона продаж. Базовая стоимость складывается из трёх основных компонентов: шасси (40–55%), кранового механизма (35–45%) и дополнительных опций (5–15%). Шасси с большей грузоподъёмностью (например, на базе КамАЗ 6520 или Mercedes Actros) увеличивает цену в 1,5–2 раза по сравнению с легковесными моделями на базе ГАЗ или Ford Transit. Крановый механизм — это отдельный элемент, и его стоимость зависит от грузоподъёмности, вылета стрелы, количества секций и наличия гидравлических замков.

Дополнительные опции, влияющие на цену: система стабилизации с датчиками угла наклона, автономный генератор для питания гидравлики, кабина с кондиционером, система управления с дистанционным пультом, противоподъёмные упоры, защита от перегрузки. Установка телеметрии и GPS-мониторинга добавляет 8–15% к стоимости. Региональные различия также существенны: в центральных регионах России цена на аналогичные агрегаты может быть на 10–20% выше, чем в Сибири или на Дальнем Востоке, из-за логистики и спроса.

Приобретение б/у кран-манипулятора снижает стартовые затраты на 40–60%, но требует тщательной диагностики: износ гидравлических цилиндров, коррозия стрелы, утечки в системе — всё это ведёт к росту эксплуатационных расходов. Рекомендуется проверять технический паспорт, наличие сервисной книги и пробег шасси. Средний срок службы кранового механизма — 8000–15 000 моточасов, после чего требуется капитальный ремонт или замена.

Ключевые характеристики: что важно при выборе

При выборе кран-манипулятора необходимо оценивать не только максимальную грузоподъёмность, но и динамику работы в реальных условиях. Основные параметры: грузоподъёмность на вылете, максимальный вылет стрелы, высота подъёма, время развертывания опор, масса агрегата и тип привода. Грузоподъёмность указывается в диапазоне: от 1,5 тонн для легковесных моделей до 18–25 тонн для тяжёлых. Однако реальная эффективность определяется грузоподъёмностью на вылете — например, при 5 метрах вылета агрегат может поднимать 8 тонн, а при 12 метрах — всего 1,5 тонны.

Максимальный вылет стрелы варьируется от 8 до 25 метров. Телескопические стрелы с 3–5 секциями обеспечивают большую гибкость, чем двухсекционные. Высота подъёма — от 12 до 22 метров — определяет, на какую высоту можно доставить груз: для работы на крышах зданий или в лесных массивах требуется минимум 18 метров. Время развертывания опор — критичный параметр при частых переездах: у современных моделей оно составляет 20–60 секунд, у старых — до 3–5 минут.

Масса кран-манипулятора — 3–12 тонн, что влияет на допустимую нагрузку на шасси. Привод гидравлики может быть от двигателя автомобиля (PTO) или от автономного дизельного агрегата. Первый вариант дешевле, но ограничивает работу на холостом ходу. Второй — дороже, но позволяет работать без включения мотора шасси, что снижает расход топлива и шум. Рекомендуется выбирать агрегаты с гидравлическими замками и системой предотвращения самопроизвольного опускания стрелы — это соответствует требованиям ГОСТ 12.2.044 и повышает безопасность.

Сравнение классов кран-манипуляторов: таблица характеристик

Кран-манипуляторы условно делятся на пять классов по грузоподъёмности и области применения. Ниже представлена сравнительная таблица основных параметров, характерных для каждого класса. Эти диапазоны позволяют выбрать оптимальный агрегат под задачи, не переплачивая за избыточные возможности.

Класс «лёгкий» подходит для мелкой логистики: доставка сантехники, оконных блоков, стройматериалов на участки с ограниченным доступом. «Средний» — стандартный выбор для строительных фирм и коммунальных служб. «Тяжёлый» и «очень тяжёлый» — для работ с бетонными блоками, металлоконструкциями, контейнерами. Специализированные модели используются в нефтегазовой отрасли, на объектах с повышенной нагрузкой и в условиях высокой влажности или перепадов температур.

Сравнение приводов и систем управления: таблица эффективности

Выбор системы привода и управления напрямую влияет на эксплуатационные расходы, комфорт оператора и безопасность. Ниже представлены характеристики двух основных типов систем: PTO-привод и автономный гидравлический агрегат.

PTO-привод остаётся самым распространённым из-за низкой цены, но его использование на холостом ходу нецелесообразно — двигатель шасси при этом работает на холостых оборотах, потребляя топливо без пользы. Автономный агрегат позволяет работать без запуска двигателя, что снижает износ мотора и шум. Электрогидравлические системы, хотя и дороже, обеспечивают высокую точность и энергоэффективность — особенно в условиях городской среды. Гибридные системы — это будущее: они заряжают аккумуляторы при торможении и используют энергию для гидравлики, снижая расход топлива до 30%.

Оптимизация затрат: как продлить срок службы и снизить расходы

Для максимизации рентабельности кран-манипулятора необходимо внедрять систему профилактического обслуживания, основанную на моточасах, а не на километрах пробега. Рекомендуется замена гидромасла каждые 1000–1500 моточасов, фильтров — каждые 500 часов. Использование масел, соответствующих спецификациям ISO 11158 и DIN 51524, снижает износ гидравлических цилиндров на 25–40%. Важно следить за температурой масла: при превышении 85 °C срок службы уменьшается вдвое.

Оператор должен проходить регулярное обучение: неправильные манипуляции, резкие остановки стрелы, превышение грузоподъёмности — основные причины поломок. Установка датчиков перегрузки и автоматической блокировки при критических углах снижает риск аварий на 60%. Регулярная проверка креплений стрелы, износ тросов и состояние гидролиний должна проводиться еженедельно — это требование СП 108.13330.2012 (актуализированная редакция).

Оптимизация маршрутов — ещё один фактор. Использование ПО для планирования погрузочно-разгрузочных операций позволяет сократить время на перемещения между точками на 15–25%. Для компаний с флотом из 5–10 агрегатов рекомендуется внедрение централизованного мониторинга: GPS, телеметрия, анализ циклов работы. Это позволяет выявлять «узкие места» и перераспределять нагрузку. В результате средняя производительность одного агрегата повышается на 18–22% без дополнительных вложений в технику.
