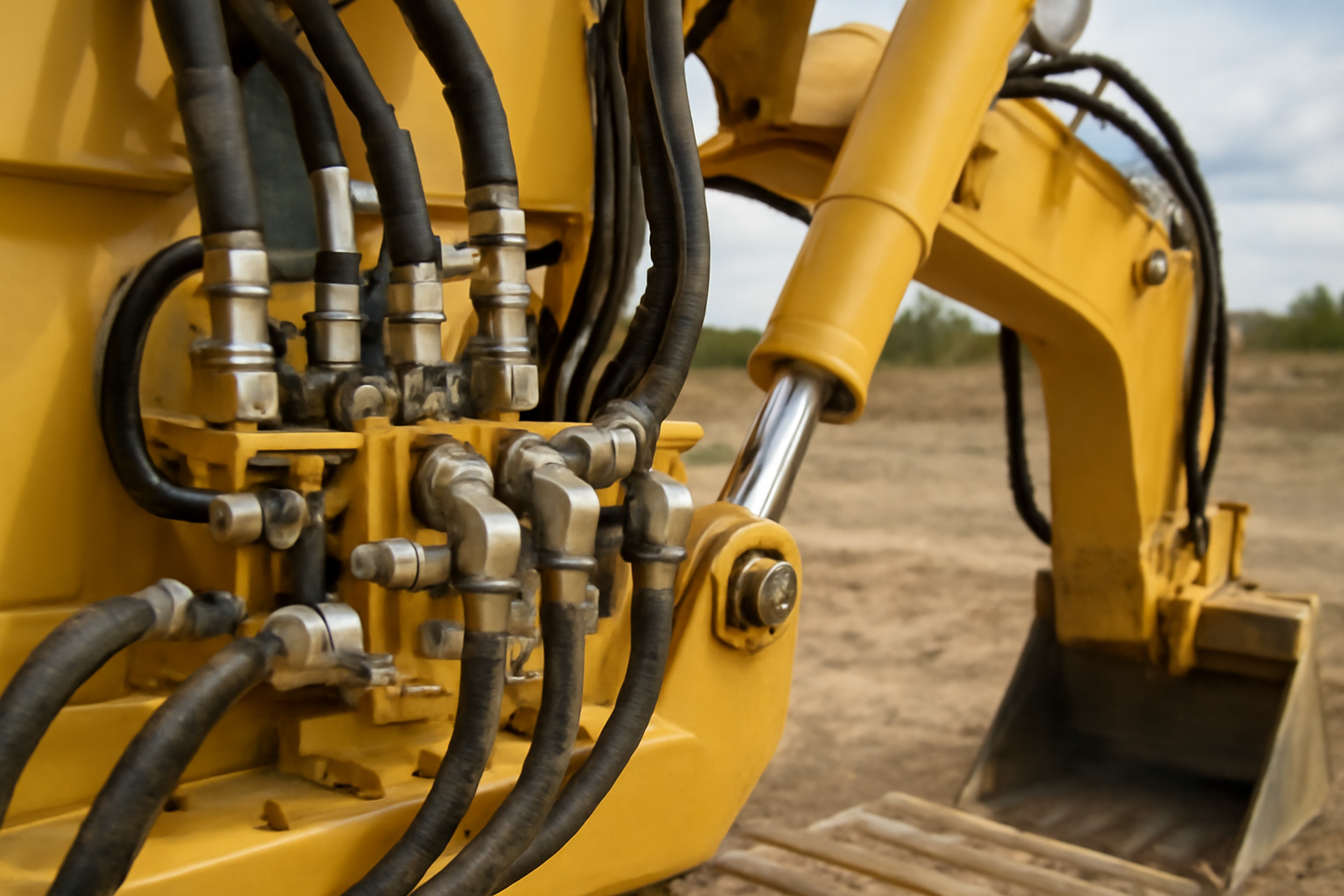

Гидравлическая система экскаватора: устройство и обслуживание
Типы · Характеристики · Применение · Сервисные рекомендации
Что такое гидравлическая система экскаватора
Гидравлическая система экскаватора — это совокупность взаимосвязанных компонентов, преобразующих механическую энергию двигателя в гидравлическое давление для управления рабочими органами: ковшом, стрелой, рукоятью, поворотной платформой и гусеничными приводами. Эта система обеспечивает высокую мощность в компактном пространстве, точное управление и способность к многозадачности при минимальных потерях энергии. Без неё экскаватор теряет основное преимущество перед механическими аналогами — способность работать в сложных условиях с высокой точностью и усилием.
Классификация гидравлических систем по типам
Гидравлические системы экскаваторов делятся на три основных типа: с открытым контуром, с закрытым контуром и комбинированные системы. Каждый тип имеет свои особенности в управлении потоком масла, эффективности, тепловом режиме и требованиях к обслуживанию. Выбор типа зависит от класса машины, задач, нагрузки и условий эксплуатации. Например, мелкие экскаваторы до 10 тонн чаще используют открытые системы, а тяжёлые модели от 30 тонн — закрытые или комбинированные.
Система с открытым контуром
Система с открытым контуром — наиболее распространённая в экскаваторах класса до 25 тонн. В ней гидромасло циркулирует от насоса через распределительные клапаны к гидроцилиндрам и гидромоторам, а затем возвращается в бак. При нейтральном положении рычагов насос перекачивает масло обратно в бак через переливной клапан. Это упрощает конструкцию, снижает стоимость и упрощает диагностику, но создаёт значительные потери энергии при холостом ходе. Температура масла в таких системах может подниматься до 85–105 °C при длительной работе.
Преимущества — простота ремонта, доступность запчастей, низкая стоимость обслуживания. Недостатки — высокий расход топлива при частых холостых циклах, быстрый износ масла из-за постоянного перемешивания с воздухом. Такие системы требуют частой замены фильтров (каждые 500–800 моточасов) и контроля уровня масла. В условиях пыльной среды (карьеры, дороги) загрязнение масла — главная причина отказов гидроцилиндров и распределителей.
Система с закрытым контуром
Системы с закрытым контуром применяются в тяжёлых экскаваторах (от 30 тонн) и моделях с высокой производительностью. Масло циркулирует по замкнутому кругу между насосом и гидромотором, без возврата в бак при работе. Для компенсации утечек и температурного расширения используется дополнительный насос (пополнительный) и теплообменник. Такой подход позволяет добиться высокой энергоэффективности, особенно при частых реверсах и плавном управлении. КПД таких систем на 15–25% выше, чем у открытых.
Однако сложность конструкции требует более строгого контроля: давление в контуре должно поддерживаться в диапазоне 250–400 бар, температура масла — не выше 80 °C, иначе происходит деградация синтетического масла. Фильтры здесь меняются реже — раз в 1000–1500 моточасов, но требуются масла класса ISO 4406:1999 с чистотой не хуже 17/15/12. Нарушение герметичности в контуре приводит к «воздушной пробке» — системе требуется сложная прокачка, иначе она теряет реактивность и перегревается.
Комбинированные системы
Комбинированные системы сочетают элементы открытого и закрытого контуров. Чаще всего используются в экскаваторах среднего класса (20–45 тонн), где требуется баланс между эффективностью и стоимостью. Например, поворотная платформа и привод гусениц управляются по закрытому контуру, а рабочие органы (стрела, рукоять, ковш) — по открытому. Это позволяет оптимизировать расход топлива: энергоёмкие операции (поворот, перемещение) работают с высокой эффективностью, а вспомогательные — с простотой обслуживания.
Особенность таких систем — наличие нескольких насосов с раздельным управлением. Обычно используется два или три шестерённых или аксиально-поршневых насоса, объединённых в один гидравлический блок. Давление в открытой части — 200–280 бар, в закрытой — 300–420 бар. Система требует сложной настройки, и при отказе одного насоса часто выходит из строя вся гидравлика. Сервисные инженеры рекомендуют устанавливать датчики давления и температуры на каждом контуре и вести журналы их показаний.
Основные компоненты гидравлической системы
Ключевые элементы гидравлической системы включают: гидравлический насос, распределительные клапаны, гидроцилиндры, гидромоторы, гидробак, фильтры, трубопроводы, клапаны давления и охладитель масла. Каждый компонент имеет критическую роль: насос создаёт давление, клапаны направляют поток, цилиндры и моторы преобразуют его в движение, а фильтры и охладитель обеспечивают долговечность. Отказ любого из них ведёт к снижению производительности или полной остановке работы.
Насосы чаще всего аксиально-поршневые или шестерённые. Производительность — от 80 до 350 л/мин в зависимости от класса машины. Распределительные клапаны — гидравлические с пропорциональным управлением, с возможностью дистанционного управления от рычагов кабины. Гидроцилиндры изготавливаются из закалённой стали с хромированным штоком, выдерживающим давление до 450 бар. Гидромоторы приводят в движение поворотную платформу и гусеницы, их крутящий момент — от 2000 до 8000 Н·м.
Типичные отказы и их причины
Наиболее частые отказы гидравлической системы — снижение давления, медленное или рывкообразное движение, перегрев масла, утечки и шум. Причина почти всегда кроется не в компонентах, а в качестве масла и своевременности обслуживания. Загрязнённое масло — виновник 70% всех поломок: абразивные частицы изнашивают поверхности насосов, клапанов и цилиндров. Масло с низкой вязкостью из-за перегрева или окисления не обеспечивает гидравлическую плёнку, что приводит к задирам на штоках и гильзах.
Утечки происходят из-за износа уплотнений, трещин в шлангах или ослабленных соединений. Шланги подвержены старению — при температуре выше 85 °C и вибрациях срок службы сокращается до 1500–2000 моточасов. Шум при работе — признак кавитации: насос «захлёбывается» из-за низкого уровня масла, засорённого всасывающего фильтра или воздуха в системе. Перегрев — следствие забитого охладителя, неправильного давления переливных клапанов или длительной работы в режиме «заблокированного потока».
Рывки при движении рукояти или ковша — следствие воздуха в гидросистеме или износа пропорциональных клапанов. Воздух попадает при замене масла без прокачки, при повреждённых всасывающих шлангах или при неплотных соединениях. Важно: после любого демонтажа гидравлического контура система должна быть полностью прокачана — иначе рывки будут повторяться, даже при идеальном давлении.
Сравнение типов гидравлических систем
| Параметр | Открытый контур | Закрытый контур | Комбинированный |
|---|---|---|---|
| Применяемые классы экскаваторов | 5–25 тонн | 30–80 тонн | 20–45 тонн |
| Давление в системе (бар) | 200–280 | 300–420 | 200–280 (откр.) / 300–420 (закр.) |
| Производительность насоса (л/мин) | 80–160 | 180–350 | 120–250 |
| Температура масла при работе (°C) | 75–105 | 65–80 | 70–90 |
| Частота замены масла (моточасы) | 500–800 | 1000–1500 | 800–1200 |
| Частота замены фильтров (моточасы) | 500–700 | 1000–1200 | 700–1000 |
| Энергоэффективность | Низкая | Высокая | Средняя-высокая |
Рекомендации сервисного инженера
Если вы обслуживаете экскаватор, первое правило — не экономить на масле. Используйте только синтетические гидравлические масла с классом вязкости ISO VG 46 или VG 68, соответствующие спецификациям производителя (например, Cat HYDO, Komatsu S4HM, JCB HLP). Никогда не смешивайте масла разных марок — даже если они «похожи». Неизвестные присадки могут вызвать образование шлама, который забивает микроотверстия в пропорциональных клапанах.
Проверяйте уровень масла ежедневно, до запуска двигателя. Падение уровня на 10–15% за смену — признак утечки. Осмотрите все шланги и соединения: износ проявляется трещинами, вздутиями, масляными пятнами. Заменяйте шланги при первых признаках старения, даже если они ещё не протекают. Срок службы — 2000 моточасов, но в условиях высокой вибрации (карьеры, скальные породы) — не более 1500.
Фильтры меняйте строго по графику. Не дожидайтесь сигнала загрязнения — индикаторы часто не работают. Заменяйте фильтры в паре: всасывающий и напорный. Один фильтр без другого — пустая трата денег. После замены фильтра обязательно прокачайте систему: запустите двигатель, включите все механизмы в режиме холостого хода на 5–7 минут, чтобы выгнать воздух. И только потом приступайте к работе.
Ведите журнал технического состояния: фиксируйте температуру масла, давление на выходе насоса, уровень шума. Даже небольшое повышение температуры на 5–7 °C — сигнал к проверке охладителя. Не игнорируйте запах гари или изменение цвета масла — это признак окисления и деградации. При первых признаках отказа — остановите машину. Дальнейшая эксплуатация может привести к поломке насоса, а его замена стоит в 5–7 раз дороже, чем профилактика.
FAQ
Почему экскаватор теряет мощность при работе с ковшом, а другие механизмы работают нормально?
Это классический признак засорения фильтра на напорной магистрали ковша или износа распределительного клапана, отвечающего за этот контур. Насос работает, но давление не доходит до цилиндра — частично перекрывается поток. Проверьте фильтр напорной линии, затем снимите клапан и осмотрите золотник на задиры. Часто причина в загрязнении масла — абразивные частицы врезаются в поверхности золотника, нарушая герметичность. Замена масла и фильтров до 1000 моточасов предотвращает такую проблему.
Можно ли использовать универсальное гидравлическое масло вместо специализированного?
Нет. Универсальные масла не содержат присадок, необходимых для работы под высоким давлением и с переменной нагрузкой. Специализированные масла для экскаваторов имеют антиизносные присадки (ZDDP), антиокислительные компоненты и стабилизаторы вязкости. Использование универсального масла приводит к ускоренному износу насосов и гидроцилиндров — даже если внешне всё работает. Срок службы компонентов сокращается на 30–50%. Это не экономия, а риск дорогостоящего ремонта.
Почему гидравлика шумит после замены масла?
Шум — признак воздуха в системе. При замене масла воздух попадает в насос и магистрали, если не была проведена прокачка. Даже небольшая воздушная пробка в всасывающей линии вызывает кавитацию — это гул, стук и рывки. Прокачайте систему: включите все механизмы на холостом ходу на 5–7 минут, двигая рычаги в крайние положения. Если шум не исчез — проверьте герметичность всасывающего шланга и фильтра. Часто виновата резиновая прокладка на крышке фильтра.
Как часто нужно проверять давление в гидросистеме?
Давление следует проверять при каждом ТО — не реже раза в 250 моточасов. Используйте манометр с диапазоном до 500 бар, подключённый к контрольным точкам, указанным в сервисной книге. Падение давления на 10–15% от номинала — признак износа насоса или утечки. Постоянное давление ниже нормы — первая стадия отказа. Не дожидайтесь остановки машины. Продуктивность снижается постепенно, и ремонт становится дороже.
Что делать, если гидробак перегревается, а охладитель чистый?
Если охладитель не забит, причину ищите в системе: переливной клапан может быть неправильно отрегулирован, из-за чего масло постоянно перекачивается обратно в бак, создавая трение и тепло. Также возможна неисправность насоса — внутренние утечки приводят к увеличению объёма масла, проходящего через систему. Проверьте давление перелива — оно должно быть на 10–15% выше рабочего. Если неисправен клапан — замените его. Дополнительно проверьте уровень масла — избыток тоже вызывает перегрев из-за перемешивания с воздухом.
Почему рукоять движется рывками, хотя давление в норме?
Рывки — признак воздуха в гидроцилиндре или износа пропорционального клапана. Давление может быть правильным, но поток нестабилен. Проверьте уплотнения штока цилиндра — если они изношены, воздух засасывается в полость. Также возможна неисправность электрогидравлического пропорционального клапана: его золотник заедает из-за загрязнения. Промойте клапан, замените фильтр и прокачайте систему. Если рывки остаются — замените клапан.
Как продлить срок службы гидроцилиндров?
Срок службы цилиндров зависит от чистоты масла и защиты штока. Устанавливайте защитные чехлы на штоки в пыльных условиях — это предотвращает попадание песка и глины. Регулярно протирайте штоки влажной тканью после работы. Проверяйте уплотнения каждые 500 моточасов — при первых признаках подтёков заменяйте комплект. Используйте только оригинальные уплотнения: дешёвые аналоги быстро разрушаются, и масло попадает в грунт. Качественные цилиндры служат до 15 000 моточасов при правильном обслуживании.
Можно ли использовать гидравлическое масло после его окисления?
Нет. Окисленное масло темнеет, становится вязким, образует шлам и кислоты. Это разрушает уплотнения, корродирует поверхности насосов и клапанов. Даже если масло «ещё течёт», его нельзя использовать. Проверяйте цвет и запах: при появлении кислого запаха или чёрного осадка на дне бака — немедленно замените. Окисление происходит при температуре выше 85 °C и при контакте с воздухом — избегайте переполнения бака и открывания его при работе.
