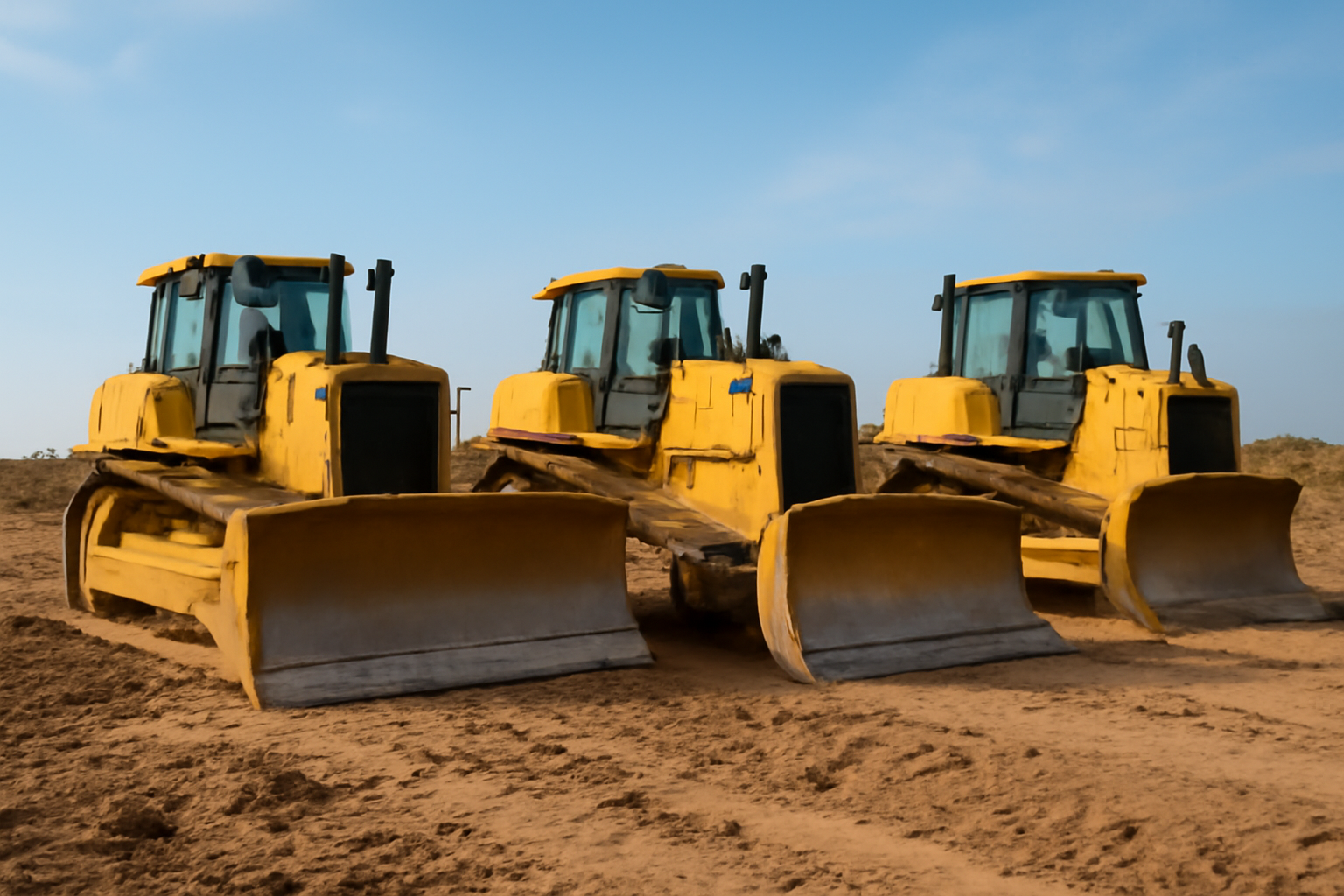

Типы отвалов бульдозера: прямой, поворотный, сферический

Основной параметр выбора — тип грунта и задача

Первое, что нужно понять — не существует универсального отвала. Выбор зависит не от марки бульдозера, а от того, что вы делаете: копаете песок, перемещаете щебень, уплотняете насыпь или чистите снег. Грунт — это ключевой параметр. Песок и глина ведут себя по-разному, камни требуют прочности, снег — гладкости. Если вы берёте прямой отвал для уплотнения глинистого грунта, он будет цепляться, тянуть за собой, и двигатель будет перегружаться. Если поставить сферический на щебне — он не удержит объём, и вы будете тратить топливо на повторные проходы. Отвал — это не просто лезвие. Это инструмент, который должен быть согласован с грунтом, объёмом и циклом работы.

Машинисты часто думают, что мощность двигателя — главный критерий. Это ошибка. Даже на 18-тонном бульдозере с 300 л.с. прямой отвал может не справиться с плотной глиной, если угол атаки неправильный. А на 25-тонном с поворотным отвалом вы легко перебросите 50 кубометров щебня за час, если правильно выставите угол и высоту. Главное — не техника, а соответствие задачи и инструмента. Начните с анализа грунта: влажность, фракция, плотность. Затем — с задачи: перемещение, разравнивание, уплотнение, подрезка. Только после этого выбирайте тип отвала.

Конструкция и принцип работы каждого типа

Прямой отвал — самый простой по конструкции. Это плоская или слегка изогнутая пластина, жёстко закреплённая на раме. Он не поворачивается и не поднимается вбок. Его основная задача — срезать и перемещать грунт прямо перед собой. Работает как лопата: захватывает слой, толкает, выталкивает. Применяется там, где важна точность: при разметке площадок, укладке асфальтобетона, чистке дорог. У него высокая жёсткость, но низкая манёвренность. Если вы работаете на уклоне или нужно отбросить грунт в сторону — прямой отвал не подойдёт.

Поворотный отвал, или U-образный, — это два крыла, соединённые центральной секцией. Каждое крыло может поворачиваться на 30–45 градусов относительно оси. Это даёт возможность отбрасывать грунт влево или вправо, не разворачивая машину. Внутренняя часть отвала часто усиливается ребрами жёсткости, чтобы не деформировалась при нагрузке. Такой отвал эффективен при перемещении грунта на расстояние до 50 метров, особенно на ровных площадках. Его можно использовать и как прямой — если крылья выставить в нейтральное положение. Но в этом случае он тяжелее и дороже, чем прямой.

Сферический отвал — это полусфера, слегка выгнутая вперед. Он не имеет резких углов, а его форма напоминает половину шара. Такая конструкция позволяет грунту скользить по поверхности, а не цепляться. Особенно эффективен на влажной глине, снегу, мелком щебне. Он не забивается, не требует частой очистки. Но у него есть минус: он не удерживает большой объём. При перемещении песка или щебня он «теряет» 15–25% материала из-за просыпания. Его применяют в основном для разравнивания, уплотнения, подготовки оснований. Он не подходит для транспортировки на большие расстояния — только для финишной обработки.

Цикл работы и производительность

Цикл работы бульдозера — это последовательность: захват, перемещение, разгрузка, возврат. Прямой отвал имеет самый короткий цикл. Он захватывает слой, толкает прямо, разгружает у края площадки и сразу возвращается. Время на разворот отсутствует. Это делает его самым производительным при перемещении на расстояния до 30 метров. При этом он требует минимального усилия на толкание — нагрузка распределена равномерно по всей длине. Но если нужно отбросить грунт в сторону, приходится делать два прохода — сначала в одном направлении, потом в другом.

Поворотный отвал увеличивает цикл на 15–20%. Причина — необходимость выставить крылья в нужное положение, а потом вернуть в нейтраль. Это занимает 5–8 секунд на каждый манёвр. Но он компенсирует это тем, что за один проход перемещает грунт в сторону. На ровной площадке он может сократить количество проходов на 40%. Например, чтобы сложить грунт в курган, прямой отвал сделает 4–6 проходов, а поворотный — 2–3. При этом он лучше справляется с неровностями — крылья могут подниматься независимо, сохраняя контакт с поверхностью.

Сферический отвал имеет самый длинный цикл. Он не может перемещать грунт на большие расстояния — слишком много потерь. Его цикл строится вокруг повторных проходов: сначала подрезка, потом разравнивание, потом уплотнение. Он не «перекидывает», а «разглаживает». Производительность по объёму ниже, но по качеству поверхности — выше. На участке площадью 1000 м² он может сэкономить 2–3 часа на финишной обработке, потому что не оставляет борозд и валиков. Но если вы транспортируете 500 м³ щебня — он не подойдёт. Его задача — не объём, а точность.

Совместимость с бульдозерами и гидравликой

Не все бульдозеры могут работать с любыми отвалами. Прямой отвал — универсален. Он подходит практически ко всем моделям: от 5-тонных компактных до 50-тонных тяжёлых. Гидравлика здесь минимальна: только подъём-опускание. Никаких дополнительных клапанов не требуется. Это делает его дешёвым в обслуживании и надёжным.

Поворотный отвал требует сложной гидравлической системы. Нужны два гидроцилиндра для поворота крыльев, датчики угла, клапаны распределения потока. У бульдозеров класса до 15 тонн такие системы редки — чаще всего их ставят на машины от 20 тонн и выше. Если вы ставите поворотный отвал на старый бульдозер с простой гидравликой — вы рискуете перегрузить насос, перегреть масло, вывести из строя клапаны. Проверяйте технические характеристики: давление гидросистемы, расход масла, мощность насоса. Минимальный расход — 80–120 л/мин, давление — 160–220 бар. Без этого поворотный отвал будет работать медленно или не будет поворачиваться вовсе.

Сферический отвал — это отдельная история. Он требует не только гидравлики, но и специального крепления. Его масса больше, чем у прямого, на 15–25%, а центр тяжести смещён вперёд. Это создаёт дополнительную нагрузку на переднюю раму. На бульдозерах до 18 тонн его ставят редко — только если производитель специально допускает. В основном он используется на тяжёлых машинах: 25–45 тонн. Также он требует усиленных шарниров и гидроцилиндров подъёма с запасом прочности. Важно: сферический отвал нельзя использовать на грунтах с крупными камнями — он легко деформируется.

Техническое обслуживание и интервалы

Прямой отвал — самый простой в ТО. Нужно проверять: износ лезвия, состояние креплений, отсутствие трещин в пластине. Лезвие заменяют при износе 40–50% толщины. Интервалы: каждые 250–300 моточасов — осмотр, каждые 500 — замена изношенных ножей. Смазка шарниров — раз в 100 часов. Никаких сложных систем — только механика. Это делает его идеальным для работ в суровых условиях, где нет сервиса.

Поворотный отвал требует больше внимания. Помимо лезвия, нужно проверять: гидроцилиндры на утечки, шарниры на люфт, датчики угла на корректность показаний. Утечка масла в гидравлике — частая проблема. Если масло капает с цилиндров — это сигнал к замене сальников. Проверяйте давление в системе каждые 200 часов. Смазка поворотных шарниров — каждые 50 часов, потому что они работают под нагрузкой постоянно. Замена гидроцилиндров — при потере хода более 15% от номинала. Срок службы гидросистемы — 2000–3000 моточасов при правильном обслуживании.

Сферический отвал — самый требовательный. Помимо износа лезвия, нужно контролировать форму поверхности. Любая вмятина или деформация нарушает гладкость скольжения. Даже небольшая вогнутость на 5 мм может привести к застреванию грунта. Проверяйте геометрию каждые 150 часов. Крепления — усиленные, но подвержены усталостным трещинам. Рекомендуется проводить магнитный контроль швов каждые 500 часов. Смазка шарниров — каждые 75 часов. Гидравлика — как у поворотного, но с большей нагрузкой. Масло меняют чаще — каждые 800 часов, потому что температура в системе выше на 10–15°C из-за увеличенной нагрузки.

Типичные отказы и их причины

Прямой отвал ломается редко, но когда ломается — это серьёзно. Основная причина — удары о камни. Если вы работаете на неподготовленной площадке, лезвие может загнуться или треснуть. Особенно опасны скрытые обломки бетона или металла. Трещина в пластине — это не просто ремонт. Это риск поломки рамы, если отвал оторвётся. Также частая проблема — износ креплений. Если болты не затягивать, лезвие начинает вибрировать — и это ускоряет износ. Решение: всегда проверяйте момент затяжки, используйте стопорные шайбы, не работайте на резких перепадах высот без предварительной разметки.

Поворотный отвал чаще всего выходит из строя из-за гидравлики. Утечки масла — первое, что замечает машинист. Но причина — не в шлангах, а в загрязнении масла. Частицы грунта, пыли, металлической стружки попадают в систему через неисправные фильтры. Это царапает поршни, изнашивает клапаны. Через 300–500 часов без замены фильтра гидравлика начинает «запирать» — отвал поворачивается с рывками. Вторая причина — перегрузка. Если пытаться отбросить грунт с камнями на максимальный угол, крылья могут деформироваться. Особенно опасно, когда один крыло упирается в препятствие, а другое тянет. В этом случае ломаются шарниры. Решение: фильтры — каждые 200 часов, не работать с перегрузкой, не отбрасывать грунт с крупными включениями на полный угол.

Сферический отвал страдает от деформаций. Его форма — это его сила. Но если он ударяется о бетонное основание, камень или края траншеи — он может вогнуться. Вогнутость на 10–15 мм уже снижает эффективность на 20%. Также частая проблема — износ краёв. Поскольку отвал работает на уплотнении, его края постоянно терются о грунт. Обычный нож на прямом отвале изнашивается за 400 часов, а на сферическом — за 250. Решение: не использовать на твёрдых поверхностях без предварительного снятия камней, устанавливать защитные накладки на края, проверять геометрию каждые 150 часов. Также — не использовать на влажной глине с крупными включениями: она цепляется, и отвал перегружается.

Стоимость и экономика эксплуатации

Стоимость отвала зависит не только от типа, но и от толщины стали, размера, усиления. Прямой отвал — самый дешёвый. Для бульдозера 15–25 тонн цена — от 80 000 до 180 000 рублей. Материал — сталь 40–50 мм, без усиления. Срок службы — 1500–2500 моточасов. Замена лезвия — 15 000–25 000 рублей. Обслуживание — минимальное. Окупаемость: если вы работаете 6–8 часов в день, 5 дней в неделю, то затраты на обслуживание составляют 50–80 рублей за моточас.

Поворотный отвал — в 2–2,5 раза дороже. Цена — от 200 000 до 450 000 рублей. Стоимость гидравлической системы — 60–70% от общей цены. Материал — сталь 50–60 мм, усиленные крылья, гидроцилиндры, датчики. Срок службы — 2000–3000 моточасов. Замена гидроцилиндра — 120 000–180 000 рублей. Обслуживание: фильтры, масло, смазка — в 2 раза дороже, чем у прямого. Окупаемость: если вы перемещаете грунт в сторону, сокращая проходы на 30–40%, то окупается за 800–1200 моточасов. Без такого режима — он просто тяжелее и дороже.

Сферический отвал — самый дорогой. Цена — от 250 000 до 550 000 рублей. Материал — закалённая сталь 60–70 мм, усиленные шарниры, специальное покрытие. Срок службы — 1800–2500 моточасов. Замена лезвия — 80 000–120 000 рублей. Обслуживание: магнитный контроль, частые замены масла, усиленная смазка — в 2,5 раза дороже прямого. Окупаемость: только на задачах, где важна точность — уплотнение, финишная планировка. Если вы используете его только для разравнивания асфальтобетонного основания — окупается за 600–900 моточасов. Если вы пытаетесь им копать — он не окупится никогда.

Как правильно выбрать и эксплуатировать

Правило первое: не покупайте отвал «на будущее». Если вы работаете на песке и глине — берите прямой. Если нужно отбрасывать грунт — поворотный. Если делаете чистовую планировку — сферический. Не тратьте деньги на то, что не будете использовать. Многие компании покупают поворотный отвал, потому что «он модный», а потом 80% времени работают с ним как с прямым. Это пустая трата денег. Считайте моточасы: если вы делаете меньше 300 моточасов в месяц — прямой отвал останется самым выгодным.

Правило второе: не смешивайте типы. Не ставьте сферический отвал на бульдозер с гидравликой 60 л/мин — он будет тормозить. Не ставьте поворотный на машину без датчиков — он будет «прыгать». Проверяйте совместимость по техническому паспорту. Если нет — не рискуйте. Лучше купить прямой отвал и два комплекта ножей, чем сломать гидравлику за месяц.

Правило третье: обслуживайте вовремя. Не ждите, пока отвал сломается. Каждые 100 часов — смазка. Каждые 200 — проверка гидравлики. Каждые 500 — замена изношенных деталей. Это дешевле, чем ремонт. Если вы работаете в пыльной среде — ставьте дополнительные фильтры. В снегу — очищайте отвал после каждого дня. Глина, которая застыла на поверхности, — это абразив, который стирает сталь.
