Виброплита своими руками: реально ли собрать рабочую технику
Классификация: какие варианты существуют
Собирать виброплиту своими руками — не миф, но и не универсальное решение. Существует три реальных класса самодельных устройств: упрощённые для лёгких задач, полу-промышленные на базе мотор-редуктора и полноценные копии коммерческих моделей. Первый тип — это пластинка с дрелью и эксцентриком, второй — сварная рама с приводом от бензинового двигателя, третий — конструкция с гидравлическим или электрическим вибратором, имитирующая промышленные образцы. Ни один из них не заменит профессиональную виброплиту для плотной уплотнения асфальта или тяжёлого грунта, но для дачи, тротуарной плитки или подсыпки под фундамент — могут сработать. Главное — не путать «сделал» и «сделал рабочее решение».
Все самодельные виброплиты делятся по принципу вибрации: эксцентриковые (наиболее распространённые) и виброгенераторные (на базе вибромотора). Эксцентриковые проще собрать, но менее эффективны. Виброгенераторные — ближе к заводским, но требуют точной балансировки и надёжной фиксации. Ни один из вариантов не соответствует ГОСТ 12.2.042-2015 (без сертификации), но это не мешает использовать их на объектах без строгих требований к качеству уплотнения.
Сравнение трёх типов самодельных виброплит
| Параметр | Упрощённая (дрель+экцентрик) | Полу-промышленная (бензин+редуктор) | Промышленная копия (вибромотор+рама) |
|---|---|---|---|
| Масса пластины, кг | 15–25 | 40–80 | 70–120 |
| Частота вибрации, Гц | 15–25 | 30–45 | 45–65 |
| Амплитуда вибрации, мм | 0.5–1.2 | 0.8–1.8 | 1.2–2.5 |
| Мощность привода, кВт | 0.5–1.0 | 1.5–3.5 | 2.0–4.5 |
| Глубина уплотнения, см | 5–10 | 10–18 | 15–25 |
| Продолжительность работы, ч | 15–30 мин (перегрев) | 1–2 ч | 3–5 ч |
| Стоимость сборки, руб. | 3000–8000 | 15000–35000 | 40000–80000 |
| Срок службы, моточасы | 50–150 | 300–600 | 800–1500 |

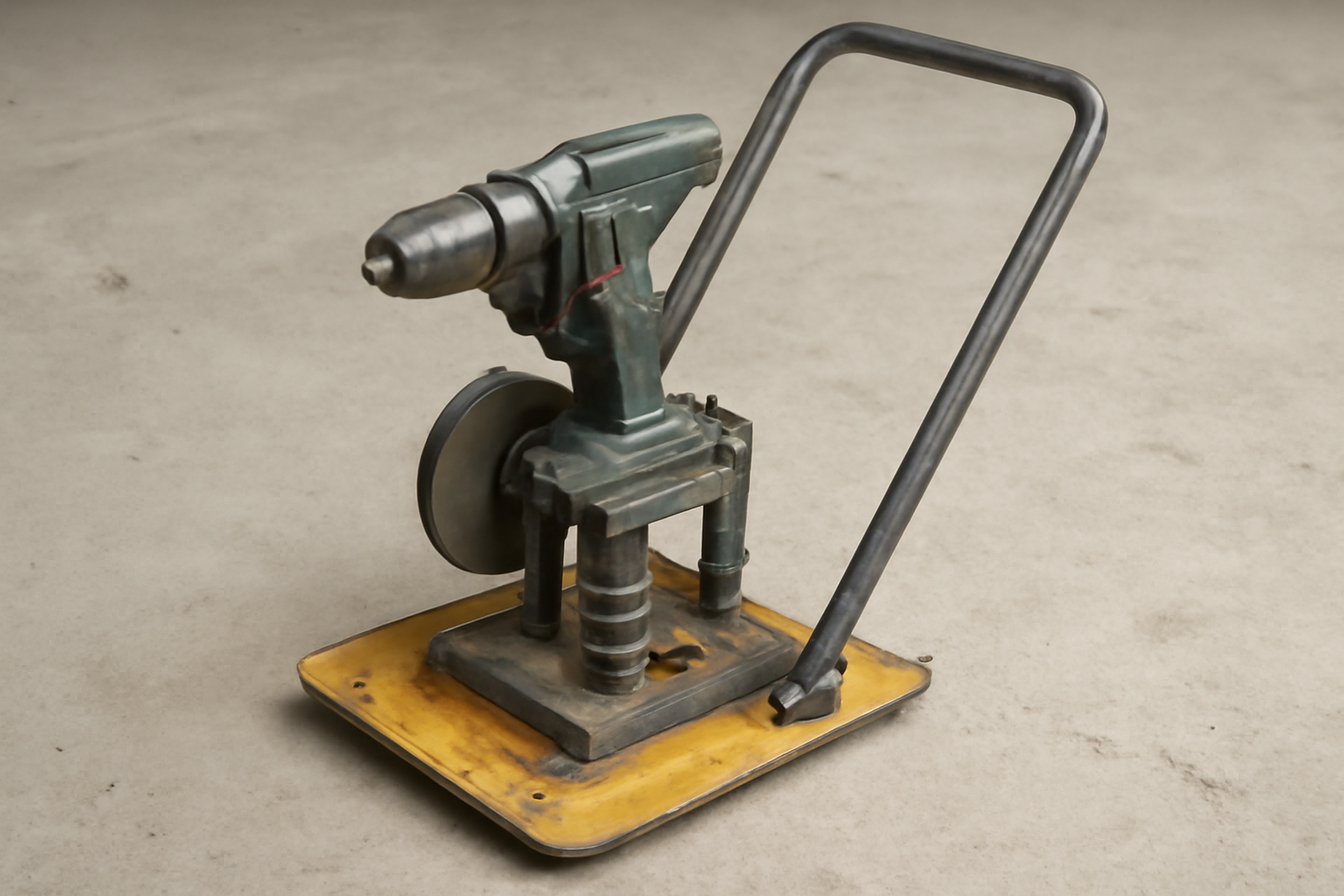

Упрощённая виброплита: дрель + эксцентрик
Это самый популярный вариант среди дачников. Берётся обычный перфоратор или угловая шлифмашина, на вал устанавливается стальной эксцентрик — отрезок трубы 40–60 мм, сдвинутый на 10–15 мм от центра. К нему приваривается стальная пластина 4–6 мм толщиной, размером 300×400 мм. Пластина крепится через резиновые демпферы — чтобы не передавать вибрацию на рукоятку. На дрель надевают рукоятку от старой болгарки или делают из трубы 25 мм. Общая масса — 20 кг, мощность — 800–1000 Вт.
Такая виброплита справляется с песком, щебнём фракции 5–20 мм и укладкой тротуарной плитки на тонкую подсыпку. Если сжимать грунт глубже 10 см — вибрация не пройдёт. Дрель перегревается через 20 минут работы: в ней нет охлаждения, как в промышленных вибромоторах. Пластину лучше делать из стали 45, а не из тонкой листовой — она прогнётся. Балансировка эксцентрика критична: если смещение не симметрично — вибрация идёт не вниз, а вбок, и инструмент «уходит» из рук.
Срок службы — 100–150 моточасов. За сезон на даче это 20–30 часов. После этого дрель начинает гудеть, подшипники выходят, вал гнётся. Замена — только новая дрель. Плюс: дешево, быстро, можно собрать за день. Минус: не для серьёзных задач, не для глины, не для асфальта, не для длительной работы. Если вы укладываете плитку на площади 20 м² — подойдёт. Для 50 м² — уже неэффективно.
Полу-промышленная виброплита: бензиновый двигатель + редуктор
Это уже серьёзнее. Берётся двухтактный двигатель от бензопилы (2–3 кВт) или четырёхтактный (2.5–3.5 кВт) от газонокосилки. На вал монтируется редуктор с передаточным числом 1:3–1:5 — чтобы снизить обороты с 6000–8000 до 1200–2000 об/мин. На выходе редуктора — эксцентрик из стали 50 мм диаметром, смещённый на 12–18 мм. Пластина — 6–8 мм, 400×500 мм, массой 50–70 кг. Рама из профильной трубы 30×30 мм, рукоятки — с амортизацией.
Такая виброплита может уплотнять щебень фракции 20–40 мм, грунт с влажностью до 12%, слои до 18 см. Работает 1–2 часа подряд без перерыва. Двигатель должен быть с воздушным охлаждением, иначе перегрев — проблема. Система смазки редуктора обязательна: лучше использовать консистентную смазку типа Литол-24. Ремонтопригодность — выше, чем у дрели. Можно заменить подшипник, отремонтировать редуктор, заменить ремень.
Стоимость — от 15 000 до 35 000 рублей. Двигатель — 6000–12 000 руб., редуктор — 4000–8000 руб., сталь — 3000–5000 руб., сварка — 2000–5000 руб. Если не умеете сваривать — придётся платить. Вибрация мощная: при работе нужны перчатки, наушники, защитные ботинки. Глубина уплотнения — в 2–3 раза выше, чем у дрельной модели. Подходит для уплотнения оснований под сараи, гаражи, дорожки. Не для асфальта — не хватает частоты.
Промышленная копия: вибромотор + сварная рама
Это уже почти заводская виброплита. Используется вибромотор от промышленных вибраторов — например, от вибропресса или бетономешалки. Мощность 2–4.5 кВт, частота 45–65 Гц, амплитуда 1.5–2.5 мм. Пластина — сталь 8–10 мм, 500×600 мм, массой 80–120 кг. Рама — из уголка 50×50 мм, рукоятки с виброизоляцией, топливный бак 1.5–2 л (если бензиновый) или подключение к сети 220 В.
Такая виброплита уплотняет асфальт, тяжёлые грунты, гравий с примесью глины, слои до 25 см. Работает 3–5 часов без перерыва. Вибромоторы от промышленного оборудования — долговечны, но их сложно найти: обычно идут с утилизированными станками. Их можно купить на разборках, в магазинах спецтехники, иногда — на Avito. Цена одного вибромотора — 15 000–35 000 руб. Плюс рама, пластина, электроника, кабели — итого 40 000–80 000 руб.
Сборка требует опыта: вибромотор должен быть жёстко закреплён, иначе разрушится сварка. Пластина должна быть идеально плоской — иначе вибрация будет нестабильной. Необходима балансировка всей системы: если центр тяжести смещён — машина будет «выбрасывать» в сторону. Это не вариант для новичка. Но если вы имеете сварочный аппарат, станок и понимаете, как работает вибрация — это самый эффективный способ сделать самодельную виброплиту, приближенную к промышленной.
Алгоритм выбора: что вам реально нужно
Первое, что надо спросить: «Какую задачу я буду решать?» Если — укладка плитки на песок в саду — подойдёт упрощённая модель. Если — подготовка основания под бетонную площадку 100 м² — нужна полу-промышленная. Если — уплотнение асфальта или грунта с влажностью 15% — нужна промышленная копия. Не пытайтесь «сделать всё и сразу»: самодельная виброплита — это компромисс между ценой, качеством и сроком службы.
Второе — «Сколько времени я буду работать?» Если больше 1 часа в день — не берите дрель. Дрель перегревается, вибрация слабая, вы устанете. Если вы работаете 2–3 дня в месяц — дрель подойдёт. Если вы делаете уплотнение регулярно — инвестируйте в бензиновую модель. Она окупится за сезон, если вы используете её для нескольких объектов.
Третье — «Есть ли у меня навыки?» Если вы не умеете сваривать — не беритесь за полу-промышленную и уж тем более за промышленную. Рама должна быть жёсткой, все соединения — неподвижными, а вибромотор — закреплён с допуском 0.5 мм. Один непроваренный шов — и виброплита развалится в процессе работы. Дрель — единственный вариант для людей без оборудования.
Четвёртое — «Что дешевле: собрать или арендовать?» Если задача — один раз уплотнить 30 м² — аренда стоит 800–1200 руб./день. Собрать упрощённую — 5000 руб. Если вы сделаете её и будете использовать 5 раз — окупится. Если будете использовать 2 раза — не окупится. Аренда — для разовых задач. Свою — для постоянных.
Сравнение эффективности и затрат
| Параметр | Аренда (1 день) | Упрощённая (самодельная) | Полу-промышленная | Промышленная копия | Новая заводская (30–40 кг) |
|---|---|---|---|---|---|
| Стоимость, руб. | 800–1200 | 3000–8000 | 15000–35000 | 40000–80000 | 60000–120000 |
| Глубина уплотнения, см | 10–20 | 5–10 | 10–18 | 15–25 | 15–25 |
| Рабочий цикл, ч/день | 6–8 | 0.5–1 | 2–4 | 4–6 | 4–8 |
| Эффективность для асфальта | средняя | низкая | средняя | высокая | высокая |
| Надёжность (при правильной сборке) | высокая | низкая | средняя | высокая | высокая |
| Окупаемость (при 10 использованиях/год) | — | 5–8 месяцев | 2–3 месяца | 1–2 месяца | 1 месяц |
Окупаемость — при условии, что вы работаете 10 раз в год. Если вы используете виброплиту реже — аренда остаётся выгоднее. Если вы делаете строительство регулярно — даже упрощённая модель окупится за сезон. Промышленная копия — для тех, кто делает уплотнение как профессию: дорожные бригады, ландшафтные компании, частные застройщики с несколькими участками.
FAQ
1. Можно ли использовать дрель вместо виброплиты для уплотнения грунта под фундамент?
Только для мелких работ: песчаная подушка толщиной до 8 см, площадь до 10 м². Для фундамента под дом или баню — нет. Грунт не уплотнится на нужную глубину, и через 1–2 года он проседает. Дрель не создаёт достаточную частоту и амплитуду. Даже если вы используете тяжёлую пластину — дрель не рассчитана на непрерывную нагрузку. Лучше арендовать виброплиту на день — это дешевле и надёжнее.
2. Какой вибромотор выбрать, если хочу собрать промышленную копию?
Ищите вибромоторы от старых вибропрессов, бетонных вибраторов или уплотнителей для асфальта. Мощность — 2–4.5 кВт, частота — 45–65 Гц. Лучше брать с герметичным корпусом и вентилятором охлаждения. Не берите моторы от дрелей или шуруповёртов — они не предназначены для постоянной вибрации. Моторы от промышленных агрегатов могут работать 800–1500 моточасов. Проверяйте, чтобы не было трещин в корпусе и не было люфта в подшипниках.
3. Почему виброплита, собранная своими руками, быстро ломается?
Основные причины: неправильная балансировка эксцентрика, слабая сварка рамы, отсутствие виброизоляции, перегрев двигателя. Вибрация — это циклическая нагрузка: если шов проварен плохо — он треснет за 50–100 часов. Если пластина из тонкой стали — она прогнётся. Если вибратор не охлаждается — перегрев и выход из строя. Не экономьте на материалах: дешёвая сталь, слабый двигатель и плохая сборка — гарантия быстрого отказа.
4. Когда выгоднее арендовать виброплиту, чем делать свою?
Если вы работаете реже, чем 5 раз в год — арендуйте. Даже упрощённая виброплита стоит 5000 руб., а аренда — 1000 руб./день. Если вы делаете одну дорожку — аренда дешевле. Если вы строите несколько объектов в сезон — тогда стоит собрать или купить. Также арендуйте, если вам нужна техника с высокой производительностью — промышленная виброплита (70–100 кг) — стоит 60 000–120 000 руб., а в аренду — 1500–2500 руб./день.
5. Что проверить первым, если самодельная виброплита не уплотняет?
Сначала — амплитуда вибрации. Возьмите лист бумаги и положите его на поверхность. Включите виброплиту — если бумага не подпрыгивает, значит, вибрация слишком слабая. Затем — масса пластины. Если меньше 30 кг — не уплотнит глину. Потом — частота. Дрель даёт 15–25 Гц — это мало. Нужно минимум 30 Гц для грунта, 45+ — для асфальта. И наконец — баланс: если виброплита «ведёт» в сторону — эксцентрик смещён. Проверяйте всё это до начала работы.
6. Можно ли сделать электрическую виброплиту на 220 В?
Можно, но только с вибромотором, рассчитанным на 220 В. Нельзя просто подключить обычный электродвигатель — он не даст нужной частоты. Вибромоторы для 220 В есть — например, от уплотнителей для тротуарной плитки. Но они редки и дороги. Лучше брать бензиновый вариант: он мобильнее, не требует розетки, не боится влаги. Электрическая виброплита — только для застроенных участков с доступом к сети и при работе на небольших площадях.
7. Какой толщины должна быть стальная пластина?
Для упрощённой модели — 4–6 мм. Для полу-промышленной — 6–8 мм. Для промышленной копии — 8–10 мм. Тоньше — прогибается. Толще — слишком тяжело, двигатель не потянет. Важно: не берите листовую сталь марки Ст3 — она мягкая. Лучше Ст45 или 08кп. Пластина должна быть обработана — снять фаски, отшлифовать края, чтобы не цеплялась за камни. Неровности — риск повреждения пластины.
8. Сколько стоит купить готовую виброплиту и стоит ли переплачивать?
Готовая виброплита массой 40–60 кг — от 50 000 до 90 000 руб. За эти деньги вы получаете сертифицированный прибор с гарантией, вибромотором, амортизацией, надёжной рамой и инструкцией. Если вы строите регулярно — покупайте. Если раз в год — арендуйте. Не покупайте дешёвые китайские модели за 20 000 руб. — они быстро ломаются, вибрация слабая, нет запчастей. Лучше собрать свою за 30 000 руб. — она будет надёжнее и дешевле в ремонте.
