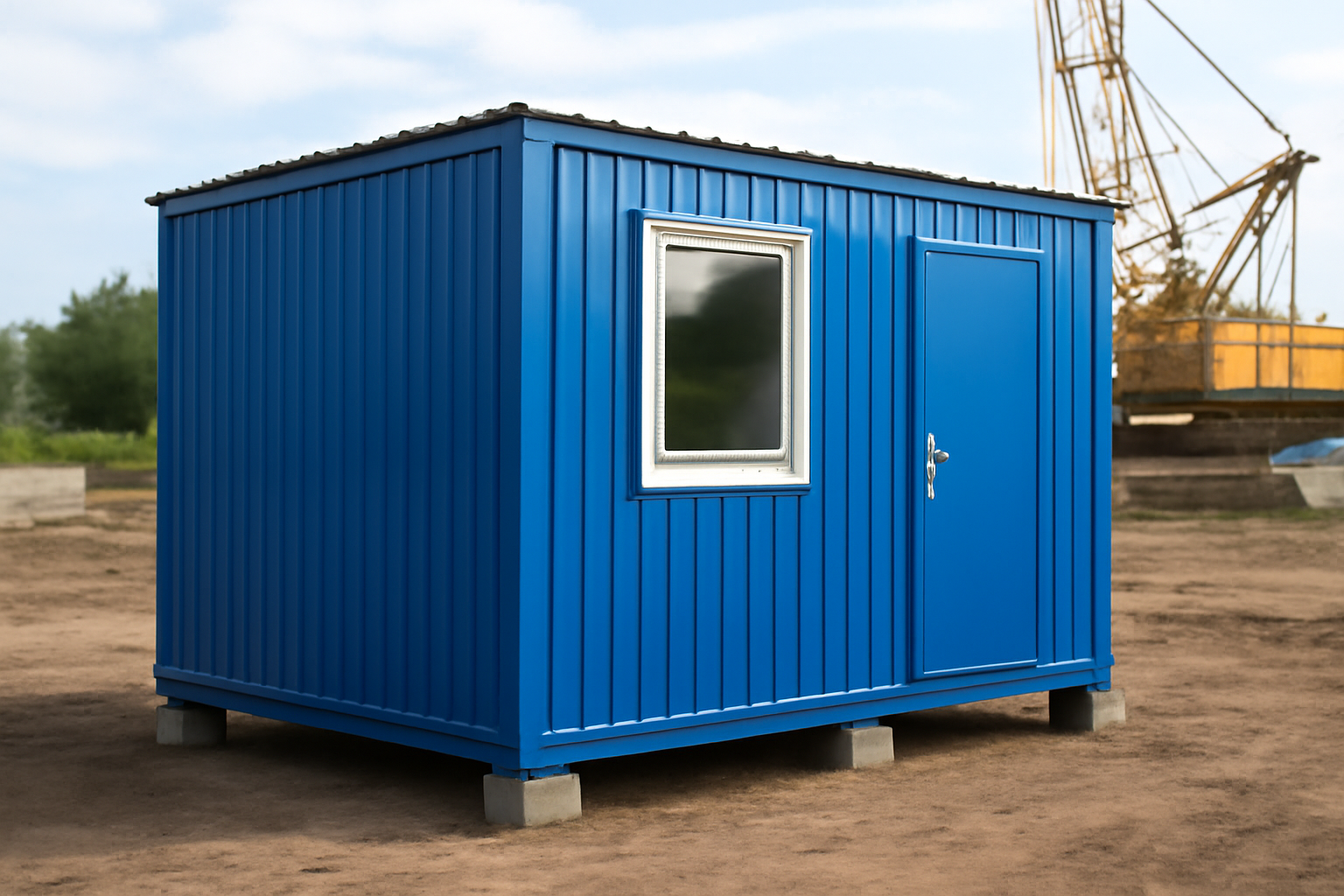

Строительная бытовка: обзор
Технический разбор типов, конструктивных решений, эксплуатационных параметров и регламентов обслуживания строительных бытовок для объектов гражданского и промышленного строительства.
Классификация
Строительные бытовки классифицируются по трем основным признакам: конструктивному исполнению, функциональному назначению и способу транспортировки. По конструкции выделяют монолитные, сборно-разборные и модульные варианты. По назначению — жилые, административные, санитарные, кухонные и комбинированные. По транспортабельности — стационарные, передвижные и контейнерные. Каждая категория имеет свои технические ограничения и области применения, определяемые требованиями СП 120.13330 и ГОСТ Р 55539. Выбор типа зависит от срока эксплуатации, климатических условий, численности персонала и нормативов по размещению на территории объекта.
| Классификация | Тип | Конструкция | Масса, кг | Габариты (Д×Ш×В), м | Применение |
|---|---|---|---|---|---|
| По конструкции | Монолитные | Жесткая стальная рама, сварной корпус | 1200–2500 | 6×3×2.7–12×4×3.2 | Долгосрочные объекты (более 2 лет) |
| По конструкции | Сборно-разборные | Панельные элементы, крепление болтами | 800–1800 | 3×2.5×2.4–8×3.5×2.8 | Сезонные объекты, переезды |
| По конструкции | Модульные | Стандартизированные блоки, соединение по типу «паз-гребень» | 1500–3200 | 6×3×2.7–24×4×3.2 (сборка из 2–8 модулей) | Комплексные объекты (офис + бытовка + кухня) |
| По назначению | Жилые | Койки, шкафы, отопление | 1000–2000 | 3×2.5×2.4–6×3×2.7 | Размещение персонала |
| По назначению | Санитарные | Унитазы, душевые кабины, раковины | 1400–2800 | 6×3×2.7–12×3×2.7 | Обязательные на объектах >10 чел. |
| По транспортировке | Передвижные | На колесах, с тяговым устройством | 800–1500 | 6×2.5×2.7–12×3×2.7 | Объекты с частым перемещением |
| По транспортировке | Контейнерные | Стандарт 20/40 футов, ISO-крепления | 2500–5000 | 6.1×2.4×2.6–12.2×2.4×2.6 | Международные проекты, морские перевозки |
Конструктивные особенности монолитных бытовок
Монолитные бытовки изготавливаются из оцинкованной или нержавеющей стали с толщиной стенок 1.5–3 мм. Корпус представляет собой сварную раму с усилением по углам и по периметру пола. Утепление — минеральная вата плотностью 30–50 кг/м³, облицованная с обеих сторон огнестойким гипсоволокном. Установка окон и дверей производится в заводских условиях с герметизацией по контуру. Внутренняя отделка — влагостойкие панели ПВХ или МДФ с ламинатом. Такие бытовки не предназначены для частого перемещения, но обеспечивают высокую долговечность при эксплуатации более 10 лет. Используются на крупных объектах: заводы, ТЭЦ, магистральные линии, где требуется постоянное размещение персонала.
Сборно-разборные конструкции: преимущества и ограничения
Сборно-разборные бытовки состоят из панелей толщиной 40–70 мм, изготовленных из стального профиля и заполненных пенополистиролом или экструдированным пенополиуретаном. Крепление панелей осуществляется на болты M10–M12 с резиновыми прокладками для герметизации. Сборка занимает от 2 до 8 часов при наличии двух специалистов. Основное преимущество — возможность транспортировки на обычном грузовике без специальной техники. Однако повторная сборка снижает герметичность на 5–15%, особенно в условиях перепадов температур. Утепление теряет эффективность после 3–5 циклов сборки/разборки. Применяются на объектах с длительностью строительства 6–18 месяцев, где требуется гибкость размещения и возможность перемещения на новую площадку без потери функциональности.
Модульные системы: принципы компоновки и масштабируемости
Модульные бытовки — это стандартизированные блоки размером 6×3×2.7 м, соединяемые по принципу «паз-гребень» с уплотнительными резиновыми профилями. Каждый модуль может быть оборудован отдельной системой отопления, вентиляции, водоснабжения и электропитания. Возможна комбинация жилого, санитарного и административного модулей в одну линейку. Максимальная длина сборки — до 24 метров (8 модулей), при этом сохраняется единая теплозащита и герметичность. Узлы соединения проходят испытания на герметичность под давлением 500 Па. Модульные системы требуют ровного фундамента (плиты или бетонные блоки) и подключения к инженерным сетям. Используются на объектах с высокой плотностью персонала: тоннели, аэропорты, крупные жилые комплексы. Срок службы — 15–20 лет при условии регулярного ТО.
Технические системы: отопление, вентиляция, электропитание
Отопление в бытовках реализуется двумя способами: электрическими конвекторами (мощность 1.5–5 кВт на 10 м²) или газовыми теплогенераторами (0.8–2.5 кВт/ч, на пропане или природном газе). Электрические системы проще в установке, но требуют стабильного напряжения 220–380 В и мощности не менее 10 кВт на 3 модуля. Газовые системы экономичнее при длительной эксплуатации, но требуют хранения баллонов в отдельном помещении с вентиляцией. Вентиляция — естественная (вентиляционные решетки) или механическая (канальные вентиляторы 50–150 м³/ч). В санитарных блоках обязательна вытяжка с обратным клапаном. Электропитание подводится через кабель сечением 2.5–6 мм², с заземлением по СП 31-110. Установка УЗО обязательна. Питание от генератора допускается только при наличии стабилизатора напряжения. Системы управления — ручные, без автоматики, за исключением моделей с термостатами.
| Система | Тип | Мощность / Производительность | Энергоисточник | Периодичность ТО | Расходники |
|---|---|---|---|---|---|
| Отопление | Электроконвектор | 1.5–5 кВт | 220/380 В | Раз в 6 мес | Фильтры, термостаты |
| Отопление | Газовый теплогенератор | 0.8–2.5 кВт/ч | Пропан/природный газ | Раз в 3 мес | Горелки, датчики тяги |
| Вентиляция | Механическая | 50–150 м³/ч | 220 В | Раз в 2 мес | Фильтры, подшипники вентиляторов |
| Электропитание | Ввод от сети | 5–20 кВт | 220/380 В | Раз в 12 мес | Автоматы, УЗО, кабели |
| Водоснабжение | Централизованное | 0.2–0.5 м³/сут | Магистраль | Раз в 3 мес | Фильтры, краны, шланги |
| Водоснабжение | Автономное (баки) | 0.5–1.5 м³ | Баки + насос | Раз в 2 мес | Насосы, фильтры, шланги |
Алгоритм выбора бытовки: шаги для инженера
Первый шаг — определение срока эксплуатации. Если проект длится менее 6 месяцев — выбор падает на сборно-разборные или передвижные модели. Более 18 месяцев — монолитные или модульные. Второй шаг — расчет численности персонала: по нормам СП 42.13330, на одного человека требуется 2.5–4 м² в жилой бытовке и 1.5 м² в административной. Третий шаг — климатические условия: при температурах ниже -25 °C требуется двойное утепление (R-значение > 3.5 м²·К/Вт) и защита от конденсата. Четвертый шаг — подключение к инженерным сетям. Если отсутствует централизованное водоснабжение — выбирается модель с баком 1–1.5 м³ и насосом. Пятый шаг — требования к безопасности: наличие пожарных извещателей, аварийного освещения и эвакуационных выходов (не менее двух на 10 человек). Шестой шаг — логистика: доступность транспорта, ширина проездов, грузоподъемность крана для монтажа модулей. Седьмой шаг — бюджет: стоимость бытовки включает транспортировку, монтаж, подключение и ТО за первый год. Ориентировочно — от 150 000 до 1 200 000 рублей в зависимости от комплектации.
Регламент технического обслуживания
Техническое обслуживание строительной бытовки должно проводиться согласно инструкции производителя и нормам СП 31-110. Ежемесячно проверяются: герметичность швов, состояние уплотнителей дверей и окон, отсутствие протечек, работоспособность выключателей и розеток. Каждые два месяца — чистка фильтров вентиляции, проверка креплений панелей, осмотр шлангов водоснабжения на трещины. Раз в три месяца — техническое обслуживание газового оборудования: замена горелок, проверка датчиков утечки, продувка газопровода. Раз в шесть месяцев — диагностика электропроводки: измерение сопротивления изоляции, проверка заземления, осмотр автоматов и УЗО. Раз в год — полная ревизия: замена уплотнителей, обработка антикоррозийным составом, проверка несущей рамы на деформации. Расходники: фильтры вентиляции (2–4 шт./год), уплотнители дверей (2–6 шт./год), термостаты (1–2 шт./3 года), насосы (1 шт./5 лет). При наличии конденсата на стенах — проверка вентиляции и утепления. Не допускается эксплуатация при повреждении несущих элементов или утечке газа.
| Элемент | Что проверять | Периодичность | Критические признаки отказа | Действия |
|---|---|---|---|---|
| Корпус | Целостность панелей, коррозия, трещины | Ежемесячно | Ржавчина, отслоение, прогибы | Обработка антикором, замена панелей |
| Окна и двери | Герметичность, работа замков, износ уплотнителей | Ежемесячно | Продувание, скрип, трудность закрытия | Замена уплотнителей, смазка петель |
| Электросистема | Сопротивление изоляции, заземление, УЗО | Раз в 6 мес | Срабатывание УЗО, нагрев кабелей | Замена кабелей, настройка УЗО |
| Вентиляция | Производительность, чистота фильтров, шум | Раз в 2 мес | Пониженный воздухообмен, шум подшипников | Замена фильтров, смазка вентиляторов |
| Газовое оборудование | Утечка, давление, работа горелки | Раз в 3 мес | Запах газа, нестабильное пламя | Остановка, вызов газовщика, замена датчиков |
| Водоснабжение | Давление, протечки, фильтры, насос | Раз в 2 мес | Падение давления, ржавая вода | Промывка системы, замена фильтров |
| Отопление | Температура, равномерность нагрева, термостат | Раз в 6 мес | Перегрев, не включается | Калибровка термостата, очистка конвекторов |
FAQ
Как определить, хватит ли мощности электросети для бытовки?
Рассчитайте суммарную мощность всех приборов: конвекторы (до 5 кВт), водонагреватель (2–3 кВт), освещение (0.5 кВт), холодильник (0.3 кВт). Сумма не должна превышать 70% от мощности ввода. Например, при вводе 10 кВт — максимальная нагрузка 7 кВт. Если используется генератор — убедитесь, что его выходное напряжение стабильно ±5% и частота 50 Гц. Для монолитных бытовок с газовым отоплением требования к электросети снижаются на 40–60%.
Можно ли использовать бытовку при температуре ниже -30 °C?
Да, но только при условии двойного утепления стен и пола с R-значением не менее 4.0 м²·К/Вт. Стандартные модели с утеплением 50 мм не справляются — возникает конденсат на внутренней поверхности, приводящий к плесени и коррозии. Необходима установка тепловых завес у входов, а также подогрев водопровода. Газовое отопление предпочтительнее электрического — при низких температурах КПД электроконвекторов падает до 60%.
Почему в бытовке появляется конденсат на окнах?
Конденсат возникает при нарушении баланса влажности и температуры. Причина — недостаточная вентиляция, высокая влажность от душа или кухни, или плохое утепление. Норма влажности — 40–60%. Если вентиляция не работает или фильтры засорены, влага не выводится. Решение: установить принудительную вытяжку с вентилятором 100 м³/ч и проверить герметичность уплотнителей. В зимний период не следует закрывать вентиляционные решетки для «сохранения тепла» — это приводит к разрушению конструкции.
Как часто нужно менять уплотнители на дверях и окнах?
Уплотнители из EPDM или силикона служат 3–5 лет при нормальных условиях. В условиях перепадов температур, солнечного излучения и пыли — срок сокращается до 1.5–2 лет. Признаки износа: потеря эластичности, трещины, продувание. Замена должна проводиться до появления конденсата и плесени. Рекомендую менять их ежегодно в весенний период — это проще, дешевле и предотвращает утечки тепла. Не используйте дешевые резиновые уплотнители — они трескаются при -15 °C.
Можно ли подключать бытовку к электросети без заземления?
Нет, это нарушает требования СП 31-110 и ГОСТ Р 50571.5.5. Заземление обязательно для всех бытовок, особенно при наличии водонагревателей, конвекторов и розеток. Отсутствие заземления повышает риск поражения током при утечке. Если на объекте нет контура заземления — необходимо установить выносной заземляющий электрод (глубина 2–3 м) с сопротивлением не более 4 Ом. Проверка заземления проводится раз в 12 месяцев с помощью мегаомметра.
Какие материалы запрещены для внутренней отделки бытовки?
Запрещены горючие материалы: пенопласт, полистирол, древесно-стружечные плиты без огнестойкой пропитки. Согласно СП 42.13330, внутренняя отделка должна иметь класс горючести Г1 (слабогорючий). Допускаются: гипсоволокно, ПВХ-панели, ламинированные МДФ с маркировкой E1. Не допускается использование ковровых покрытий в санитарных и кухонных блоках — они накапливают влагу и плесень. Всегда проверяйте сертификаты пожарной безопасности на отделочные материалы.
Почему газовый теплогенератор часто отключается?
Частые отключения вызваны неисправностью датчика тяги, засорением горелки или низким давлением газа. Также возможна перегревающаяся камера сгорания — если вентиляция в помещении недостаточна. Решение: проверить давление газа на входе (должно быть 2–3 кПа), прочистить горелку, заменить датчик тяги. Не допускается самостоятельная настройка — требуется квалифицированный газовщик. При отключении газа — не включайте прибор вручную более 3 раз подряд — это может привести к накоплению газа и взрыву.
