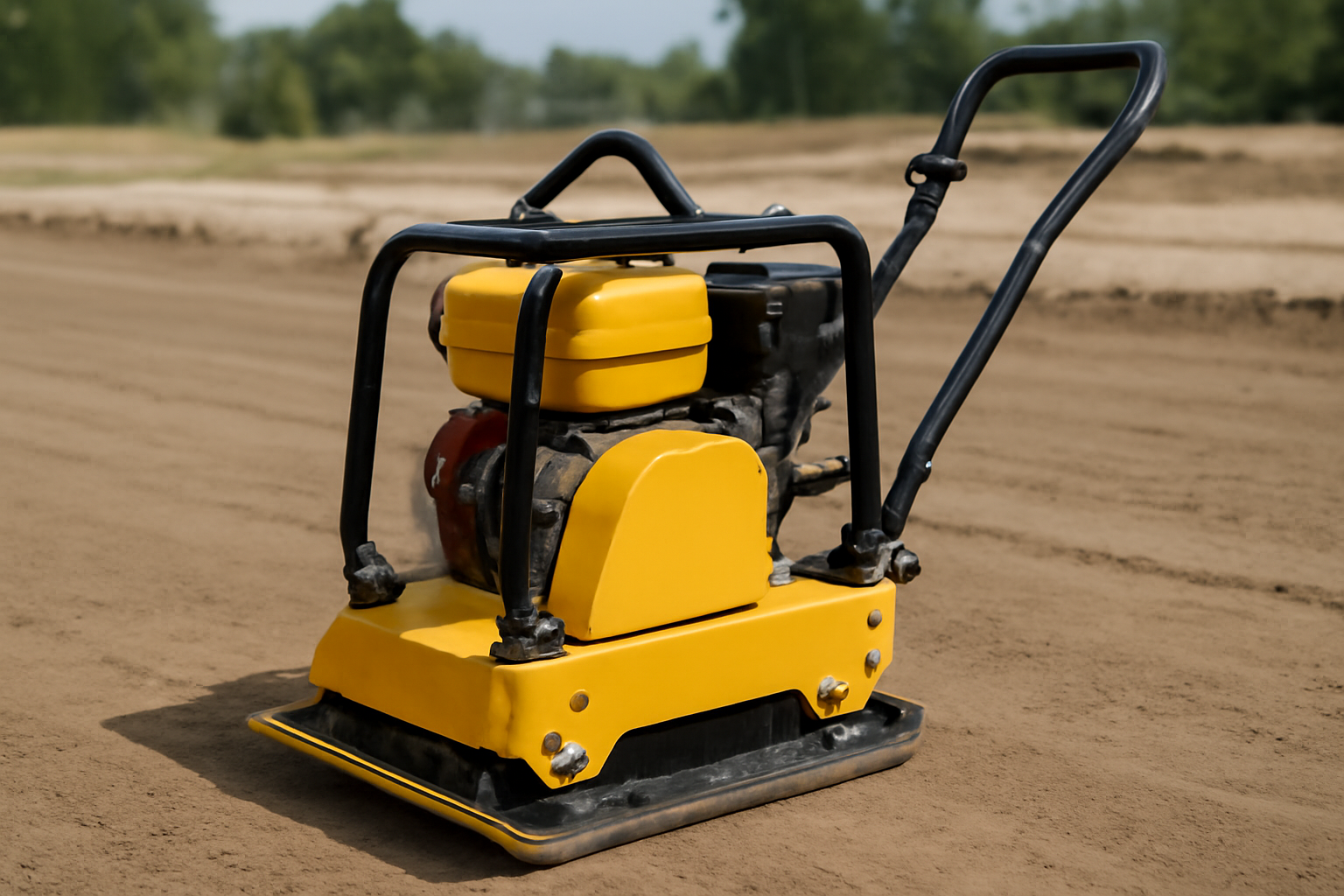

Виброплита реверсивная: зачем нужна

Классификация виброплит: односторонние, реверсивные и их отличия

Виброплиты подразделяются на две основные категории: односторонние и реверсивные. Первые работают за счёт вращения одной несбалансированной массы, создающей вибрацию в одном направлении — вперёд. Такие устройства перемещаются вперёд под действием собственной вибрации, а для движения назад требуют ручного перемещения. Реверсивные виброплиты оснащены двумя или более вибрационными механизмами, синхронизированными таким образом, что их векторы сил компенсируют направление движения. В результате плита не «прыгает» вперёд, а остаётся на месте или движется вперёд-назад с минимальным смещением в сторону, что позволяет контролировать траекторию и не терять позицию на участке.

Это фундаментальное отличие определяет сферы применения. Односторонние виброплиты используются для уплотнения на открытых площадках — например, при укладке асфальтобетона на дорогах или уплотнении песчаных подушек в траншеях. Реверсивные же — там, где требуется точность: вблизи бордюров, фундаментов, трубопроводов, на узких участках, где поворот на 180 градусов невозможен. Они незаменимы при уплотнении в стеснённых условиях, где даже 30 сантиметров свободного пространства могут быть критичны.

Третья группа — это универсальные виброплиты с функцией реверса, которые переключаются между режимами. Они встречаются реже, но позволяют адаптировать инструмент под задачу: сначала уплотнить широкую зону в прямом режиме, затем перейти в реверсивный для подработки краёв. Такие модели обычно относятся к профессиональному сегменту и имеют повышенную мощность и массу.

Технически реверсивная виброплита — это сложнее в производстве. Ей требуются два вибрационных вала с противофазным вращением, синхронизированные через ремни или шестерёнки, а также усиленная рама для передачи энергии без деформации. Это влияет на стоимость, вес и обслуживание. Однако при правильном применении реверсивная плита снижает трудозатраты и повышает качество уплотнения за счёт равномерного давления по всей площади без пропусков.

Рынок и производители: кто выпускает реверсивные виброплиты

На российском и ближнем зарубежном рынке реверсивные виброплиты представлены в основном тремя группами производителей: европейскими, китайскими и российскими. Европейские бренды, такие как Wacker Neuson, Dynapac и Hamm, предлагают оборудование с высокой надёжностью, длительным сроком службы и соответствием европейским стандартам безопасности. Их продукция используется на крупных объектах — от автодорог до объектов ЖКХ, где требуется точность и соответствие нормам СП 45.13330.

Китайские производители, включая серии от компании Lonking, Shantui и Foton, предлагают более доступные по цене модели, которые всё чаще применяются в частном строительстве и на мелких подрядных работах. Их преимущества — низкая цена и широкий ассортимент, но качество сборки и долговечность варьируются. Некоторые модели требуют более частого обслуживания, особенно в условиях высокой влажности или пыльной среды.

Российские производители, такие как «БалтЭнерго», «СтройТехМаш» и «Спецтехника-Сибирь», выпускают реверсивные виброплиты с учётом климатических особенностей — усиленные рамы, антикоррозийные покрытия, улучшенная герметизация. Их техника рассчитана на работу при температурах от -30 °C до +45 °C, что делает её предпочтительной для регионов с суровым климатом. Многие из этих моделей проектируются под совместимость с отечественными двигателями и запчастями, что снижает стоимость ремонта.

Среди специализированных решений — виброплиты с электроприводом, применяемые в закрытых помещениях или на объектах с жёсткими требованиями к выбросам. Они не имеют выхлопа, но требуют стабильного электропитания — 220 В или 380 В. Их используют на объектах с высокой плотностью населения, в подвалах, при ремонте асфальта в городских условиях, где запрещён бензиновый двигатель. Реверсивные электрические модели пока составляют менее 15% рынка, но их доля растёт за счёт экологических норм и развития инфраструктуры.

Сравнительная таблица: ключевые параметры реверсивных виброплит

На что обращать внимание при выборе реверсивной виброплиты

При выборе реверсивной виброплиты первым критерием является тип уплотняемого материала. Для песка, щебня или гравия подходит плита с амплитудой 1,2–2,0 мм и частотой 60–75 Гц. Для глинистых грунтов или уплотнения асфальтобетонных слоёв необходима более высокая амплитуда — 2,0–3,5 мм — и частота не ниже 70 Гц. Неправильный подбор этих параметров приводит к недостаточному уплотнению или, наоборот, к разрушению структуры материала.

Второй параметр — масса оборудования. Лёгкие модели до 80 кг подходят для мелких участков, тротуаров, садовых дорожек. Они легко транспортируются и управляются одним человеком. Средние модели от 80 до 120 кг — оптимальный баланс для большинства коммунальных и дорожных работ. Тяжёлые и профессиональные виброплиты требуют двух операторов или специального транспорта, но позволяют уплотнять толстые слои — до 30 см — за один проход, что значительно ускоряет работу.

Третий аспект — тип двигателя. Бензиновые модели обеспечивают мобильность, но требуют регулярного техобслуживания: замены масла, очистки воздушного фильтра, проверки свечей. Электрические не требуют топлива и менее шумны, но ограничены длиной кабеля или необходимостью генератора. Дизельные модели редко используются в реверсивных плитах из-за высокой массы и сложности компоновки, но встречаются в промышленных установках.

Важно оценивать конструкцию вибрационной системы. У качественных моделей вибрационные валы заключены в герметичные корпуса с двойными уплотнениями. Это предотвращает попадание пыли и влаги, что особенно критично при работе в дождь или на песчаных участках. Наличие защитного кожуха на двигателе и вибрационных узлах снижает риск травм и продлевает срок службы. Также проверьте наличие регулировки высоты рукоятки — это снижает усталость оператора при длительной работе.

Последний критерий — удобство эксплуатации. Реверсивные плиты должны иметь надёжный переключатель направления, расположенный под рукой. Некоторые модели имеют аварийную остановку, систему снижения вибрации в рукоятке и складывающиеся ручки для транспортировки. Эти детали не влияют на уплотнение, но напрямую влияют на безопасность и комфорт. Не стоит экономить на них — особенно если работа предполагает 6–8 часов в смену.

Опыт эксплуатации: как не допустить ошибок

Один из самых частых ошибок операторов — работа на слишком влажном или слишком сухом грунте. Реверсивная виброплита требует оптимальной влажности материала — не ниже 8–10% и не выше 18–20%. При недостаточной влажности песок или щебень не сцепляются, и уплотнение происходит неравномерно. При избытке воды материал «всплывает» под плитой, и возникают волны, трещины, проседания. Оптимальное решение — проверять влажность визуально: грунт должен держать форму при сжатии в кулаке, но не выделять воду.

Другая ошибка — неправильная скорость движения. Слишком быстрая проходка снижает плотность уплотнения. Оптимальная скорость — 15–25 метров в минуту, что соответствует 2–3 проходам на один квадратный метр. При этом важно не останавливаться на одном участке дольше 5–7 секунд — это может привести к перегреву или деформации покрытия. Реверсивная плита, в отличие от односторонней, не «выталкивает» материал в стороны, но при слишком долгом пребывании на одном месте создаёт локальные зоны перегрузки.

Техническое обслуживание — ключ к долгой жизни. Каждые 50 часов работы необходимо заменять масло в редукторе и проверять натяжение ремней. Раз в 100 часов — чистить вибрационные валы от налипшего грунта и смазывать подшипники. В зимних условиях после каждой смены нужно сливать остатки топлива и запускать двигатель без нагрузки, чтобы не образовывался конденсат. Некоторые производители рекомендуют после работы обрабатывать пластину антипригарным составом, особенно при уплотнении асфальта.

Оператор должен использовать средства индивидуальной защиты: наушники, перчатки, защитную обувь. Уровень вибрации на рукоятке может достигать 12–18 м/с², что при длительной работе (более 4 часов в день) может вызвать вибрационную болезнь. Реверсивные плиты, как правило, имеют более равномерную передачу энергии, но не исключают вибрационную нагрузку. Рекомендуется делать перерывы каждые 90 минут и не работать более 6 часов в смену без отдыха.

Применение и экономика: когда реверсивная плита оправдывает затраты

Реверсивная виброплита окупается при интенсивном использовании — от 100–150 часов в месяц. На объектах с ограниченным пространством — городские улицы, дворы, подъезды, парковки — она позволяет сократить время уплотнения на 30–50% по сравнению с односторонней плитой. Это связано с отсутствием необходимости поворотов на 180 градусов. Один проход вперёд, один — назад — и участок готов. При использовании односторонней плиты требуется как минимум два прохода вперёд с поворотом, что увеличивает время и риск неуплотнённых зон.

Экономическая эффективность рассчитывается по формуле:
(время работы односторонней плиты — время работы реверсивной) × ставка оператора + стоимость топлива/электричества — разница в цене оборудования.
При средней ставке оператора 1500 руб/час и разнице в 2 часах на участке 50 м², окупаемость достигается за 20–30 дней при ежедневной загрузке. На крупных проектах — 1000–2000 м² в неделю — рентабельность становится очевидной уже в первую неделю.

Реверсивные плиты также снижают риск брака. При уплотнении вдоль бордюра или фундамента односторонняя плита часто не доходит до края, оставляя «зазор» в 10–15 см, который потом приходится уплотнять вручную. Реверсивная плита позволяет подойти вплотную, обеспечивая равномерную плотность по всей площади. Это снижает вероятность просадок в будущем, что особенно важно при укладке плитки, тротуаров или асфальта на подъездных путях.

Дополнительный плюс — снижение усталости оператора. При использовании односторонней плиты человек постоянно вынужден толкать её вперёд, преодолевая сопротивление вибрации. Реверсивная плита движется плавно, без рывков, и её можно направлять с меньшим усилием. Это особенно важно при работе в жару или при необходимости делать много коротких проходов.
