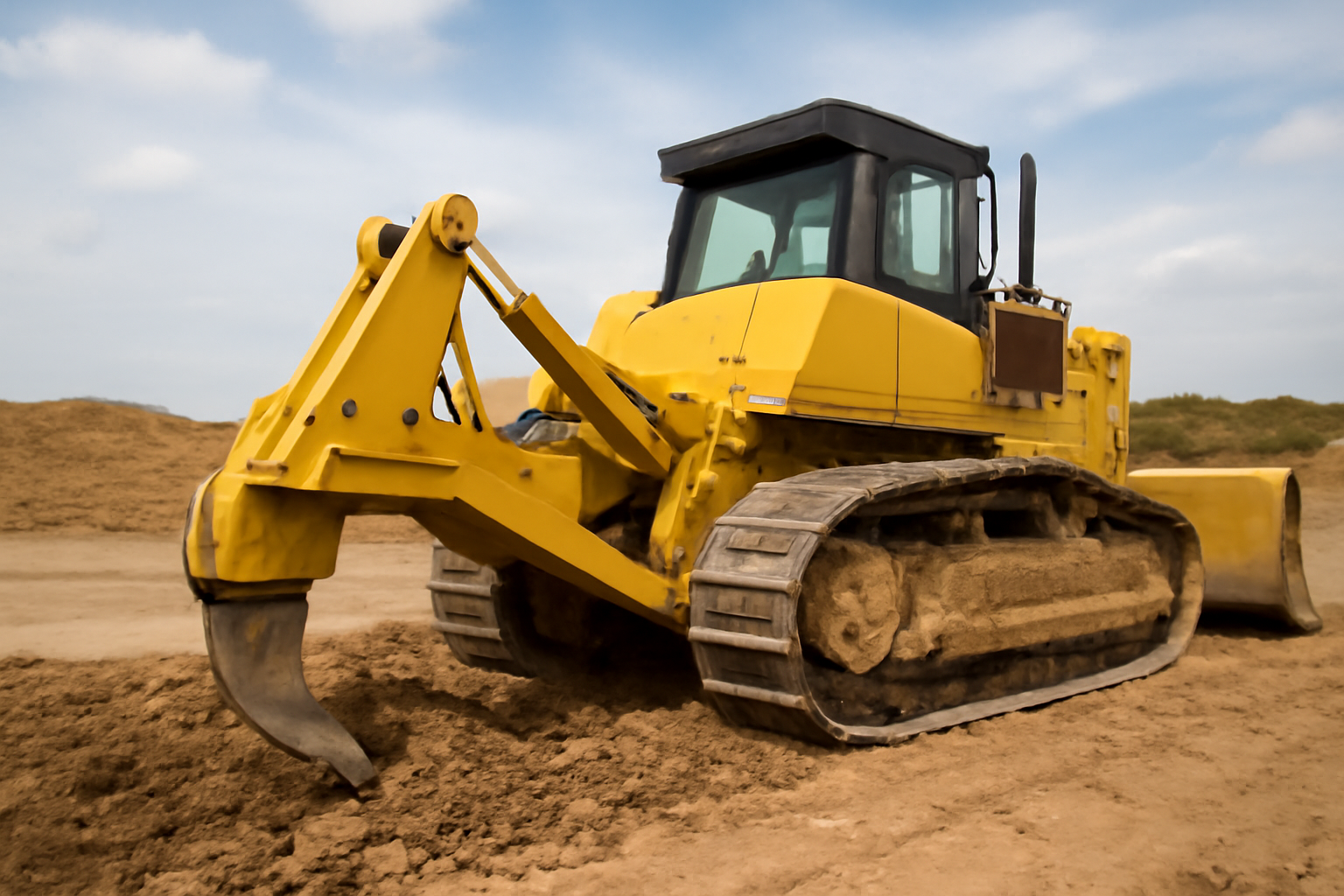

Рыхлитель бульдозера: виды и назначение

Рабочий цикл бульдозера с рыхлителем: от воздействия до перемещения

Работа бульдозера с рыхлителем представляет собой двухэтапный цикл, который значительно расширяет функциональность машины по сравнению с классическим режимом только с отвалом. На первом этапе рыхлитель, установленный на задней части ходовой части, погружается в грунт под действием собственного веса и усилия гидравлической системы. В этом положении острые зубья проникают в плотный слой — скальный, мерзлый или уплотнённый грунт — и создают трещины, разрушая структуру на глубину до 0,8–1,4 метра. На втором этапе бульдозер перемещается вперёд, при этом рыхлитель остаётся включённым, и раздробленный материал постепенно поднимается и частично перемещается в сторону отвала. После завершения прохода рыхлитель поднимается, и бульдозер переходит к уборке и перемещению рыхлого материала стандартным отвалом. Этот цикл позволяет снизить нагрузку на отвал, уменьшить износ лезвия и значительно повысить производительность при работе с труднообрабатываемыми грунтами.

Современные рыхлители интегрированы в гидравлическую систему бульдозера через отдельные магистрали, управляемые оператором из кабины. В отличие от ручного или полуавтоматического управления, у современных моделей доступны функции автоматической регулировки глубины и угла атаки, а также функция «гидравлического снятия» — при встрече с препятствием зуб автоматически отклоняется, снижая риск поломки. Такой подход особенно важен при работе на участках с неоднородной структурой грунта, где риски перегрузки гидросистемы и механических узлов выше среднего.

Критическим параметром в этом цикле является синхронизация усилия рыхления и скорости продвижения. При слишком высокой скорости рыхлитель не успевает проникнуть на проектную глубину, а при слишком низкой — снижается производительность и увеличивается износ гидравлических компонентов. Оптимальный диапазон скорости движения бульдозера при рыхлении — от 1,5 до 5 км/ч, в зависимости от типа грунта и конструкции рыхлителя. Для высокопроизводительных задач, особенно в карьерах и на крупных инфраструктурных объектах, используется многопроходный режим: первый проход — рыхление, второй — уборка, третий — подчистка. Это повышает общую эффективность в 1,7–2,2 раза по сравнению с однократным рыхлением и уборкой.

Классификация рыхлителей по количеству зубьев

Рыхлители бульдозеров делятся на три основные категории по числу рабочих зубьев: однозубые, трёхзубые и пятизубые. Каждый тип предназначен для решения специфических задач, и выбор между ними зависит от физико-механических свойств грунта, требуемой глубины рыхления и мощности базового агрегата. Однозубые рыхлители — это самые простые и лёгкие конструкции, которые применяются в основном на малых и средних бульдозерах. Они обеспечивают высокое линейное давление на точку контакта, что делает их эффективными при работе с твёрдыми, однородными породами — например, с мерзлым грунтом, плотными супесями или слабыми скальными породами.

Трёхзубые рыхлители — это универсальное решение, применяемое в 70–80% всех задач, где требуется баланс между глубиной рыхления и производительностью. Их конструкция позволяет распределять усилие на три точки, что снижает риск заклинивания и повышает устойчивость при работе на неровных участках. Такие рыхлители используются как на средних, так и на тяжёлых бульдозерах и совместимы с машинами класса 12–50 тонн. Они эффективны при рыхлении слоёв толщиной до 1,2 метра, включая глинистые и суглинистые грунты, уплотнённые отсыпки и щебень средней фракции. Трёхзубые модели чаще всего оснащаются механизмом регулировки угла и высоты, что позволяет адаптировать рыхление под сложный рельеф.

Пятизубые рыхлители предназначены для крупномасштабных проектов, требующих максимальной площади воздействия и глубины рыхления до 1,4 метра. Их применяют в карьерах, на дамбах, при прокладке магистралей через скальные породы и при подготовке оснований для крупных сооружений. Пятизубые конструкции требуют более мощной гидравлической системы и устойчивой базовой машины — обычно это бульдозеры массой от 35 тонн и выше. Они менее маневренны, чем трёхзубые, и требуют аккуратной работы для избегания перекосов. Однако при правильно выстроенном цикле они способны обрабатывать в два раза больше площади за один проход, что значительно снижает количество проходов и расход топлива на единицу объёма.

Однозубые рыхлители: особенности, применение и ограничения

Однозубые рыхлители — это наиболее компактные и простые по конструкции устройства. Они представляют собой одну массивную стальную балку с заострённым наконечником, часто с наплавкой из твёрдого сплава или износостойкой стали. Наконечник может быть сменным, что позволяет продлевать срок службы при работе на абразивных грунтах. Масса одного такого рыхлителя составляет от 500 до 1200 кг, в зависимости от конструкции и производителя. Они монтируются на бульдозеры класса 8–25 тонн, включая модели типа Caterpillar D3, Komatsu D31, Volvo BM D50.

Основное преимущество однозубого рыхлителя — высокая концентрация усилия. Давление на точку контакта может достигать 15–25 МПа, что позволяет ему проникать в плотные слои, включая утрамбованный грунт, мерзлый слой до 60 см и слабые известняки. Он идеален для рыхления в условиях ограниченного пространства, например, вдоль линий коммуникаций, вблизи фундаментов или в узких траншеях. Поскольку он не требует большого расстояния между зубьями, его можно использовать даже на бульдозерах с укороченной базой.

Ограничения связаны с низкой производительностью на больших площадях. Один проход обрабатывает лишь узкую полосу шириной 0,3–0,5 метра, что требует многократных повторений. Это повышает износ гидравлики и увеличивает время цикла. Кроме того, однозубые рыхлители неэффективны при работе с неоднородными грунтами — например, когда в одном слое чередуются песок, глина и валуны. В таких условиях высок риск заклинивания и перегрузки гидросистемы. Рекомендуется использовать их только при чёткой зоне действия и стабильных условиях. Для гибридных задач, где требуется и рыхление, и уборка, предпочтительнее трёхзубые или пятизубые модели.

Трёхзубые рыхлители: универсальное решение для большинства задач

Трёхзубые рыхлители — это стандарт для большинства строительных и дорожных работ. Их конструкция включает три стальных зуба, расположенных в виде равнобедренного треугольника, с шагом между ними от 0,5 до 0,8 метра. Общая масса такого рыхлителя — от 1200 до 2500 кг. Система крепления обычно предусматривает два гидроцилиндра: один для подъёма/опускания, второй — для регулировки угла наклона. Угол атаки можно изменять в пределах 0–45 градусов, что позволяет адаптировать усилие под разные типы грунта. При вертикальном положении зубьев рыхление происходит с максимальной глубиной, а при наклоне вперёд — с меньшим усилием, но большей шириной зоны обработки.

Трёхзубые рыхлители совместимы с бульдозерами класса 15–50 тонн — например, Caterpillar D6, Komatsu D61, Volvo BM D500, JCB 8000. Они требуют расхода гидравлической жидкости от 80 до 160 л/мин при давлении 180–250 бар. Это делает их пригодными как для средних, так и для тяжёлых машин. Глубина рыхления при оптимальных условиях — от 0,8 до 1,2 метра, ширина захвата — 1,5–2,2 метра. Это позволяет обрабатывать более 1000 м² за один проход при скорости 3–4 км/ч, что значительно повышает эффективность по сравнению с однозубыми моделями.

Особое преимущество — способность к саморегулированию. При попадании на камень или корень деревьев один из зубьев может отклониться, не вызывая перегрузки всей системы. Такие рыхлители часто оснащаются датчиками давления и системами автоматического сброса усилия. Также они хорошо работают в условиях сложного рельефа, где требуется частая корректировка положения. Это делает их идеальными для подготовки оснований под асфальт, насыпей, магистралей, а также для работ в лесной зоне. Сервисные инженеры отмечают, что трёхзубые рыхлители имеют наименьшее количество отказов среди всех типов — при условии регулярной смазки шарниров и контроля натяжения гидролиний.

Пятизубые рыхлители: для тяжёлых условий и масштабных проектов

Пятизубые рыхлители предназначены для работы с самыми твёрдыми и плотными грунтами на крупных объектах. Конструкция включает пять зубьев, расположенных с шагом 0,4–0,6 метра, что создаёт зону воздействия шириной до 2,8–3,5 метра. Масса таких устройств варьируется от 2200 до 4500 кг, в зависимости от толщины стенок и материала зубьев. Стандартные зубья изготовлены из высокопрочной стали с наплавкой, а в специализированных моделях — с карбидными наконечниками для скальных пород. Крепление выполняется через жёсткую раму с двумя или тремя гидроцилиндрами, обеспечивающими подъём, опускание и угловую регулировку.

Пятизубые рыхлители используются исключительно на тяжёлых бульдозерах — от 35 тонн и выше. Это включает модели Caterpillar D8, Komatsu D475, Liebherr L936, Volvo BM D11. Требования к гидравлике — расход от 160 до 280 л/мин при давлении 220–300 бар. Глубина рыхления — от 1,0 до 1,4 метра, что позволяет проникать в плотные карьерные отвалы, скальные выступы и уплотнённые глинистые слои. Такие рыхлители способны за один проход обрабатывать до 2000 м², что снижает общее количество циклов на 40–50% по сравнению с трёхзубыми аналогами.

Однако они требуют высокой квалификации оператора. Из-за большой массы и площади воздействия малейшая перекоса может привести к нагрузке на раму бульдозера или повреждению гидравлических линий. Рекомендуется использовать их только на ровных или предварительно очищенных участках. Также они неэффективны на мягких или песчаных грунтах — там они создают избыточное сопротивление, не принося пользы. В условиях карьеров, при строительстве плотин, прокладке железных дорог и подготовке оснований под аэродромы — пятизубые рыхлители остаются незаменимыми. Сервисные службы рекомендуют проводить осмотр шарниров и гидролиний после каждых 150–200 моточасов, особенно при работе на абразивных породах.

Сравнительная таблица параметров рыхлителей

Совместимость с базовыми бульдозерами: технические требования

Выбор рыхлителя невозможен без учёта характеристик базового бульдозера. Ключевыми параметрами являются масса машины, мощность гидравлической системы, давление в контуре и тип крепления. Бульдозеры с массой ниже 12 тонн не имеют достаточной силы для эффективной работы трёхзубого рыхлителя — их гидравлика не выдаёт необходимого расхода, а рама может деформироваться под нагрузкой. Наоборот, установка пятизубого рыхлителя на машину массой менее 35 тонн приводит к перегрузке гидронасосов, преждевременному выходу из строя гидролиний и повреждению заднего моста.

Производители бульдозеров указывают в технической документации допустимые диапазоны подключения рыхлителей. Например, Caterpillar D6 требует гидравлической системы с давлением не менее 180 бар и расходом 90–150 л/мин для трёхзубого рыхлителя. Komatsu D8T может работать с пятизубыми моделями, но только при наличии усиленного гидронасоса и дополнительных гидрораспределителей. Некоторые производители, такие как JCB и Volvo, используют стандартизированные крепления — Quick Hitch System — что позволяет быстро менять навесное оборудование без вмешательства в гидравлику.

Для корректной эксплуатации необходимо соблюдать три правила: 1) не превышать максимальную нагрузку, указанную в паспорте машины; 2) использовать только рекомендованные типы рыхлителей — от сторонних производителей возможны несоответствия по давлению и расходу; 3) контролировать уровень и чистоту гидравлической жидкости — загрязнения в системе приводят к заклиниванию цилиндров и отказу рыхлителя. Специалисты сервисных центров отмечают, что 60% поломок рыхлителей связаны с несоответствием гидросистемы, а не с износом зубьев.

Рекомендации сервисного инженера: как продлить срок службы

Срок службы рыхлителя напрямую зависит от условий эксплуатации и качества обслуживания. Первое правило — регулярная смазка шарниров. Все соединения между зубьями и рамой требуют смазки не реже одного раза в 8 часов работы. В пыльных и влажных условиях — каждые 4 часа. Используйте только рекомендованные смазки — высокотемпературные, с антикоррозийными добавками. Смазка типа Mobilith SHC 100 или Shell Alvania R3 — стандарт для тяжёлой техники.

Второе — контроль натяжения гидролиний. При постоянной вибрации и перепадах давления шланги могут ослабевать, что приводит к утечкам и падению давления. Проверяйте шланги каждые 50 моточасов — наличие трещин, вздутий или потеков — повод к замене. Не допускайте перегибов — они снижают срок службы вдвое. Важно использовать только шланги, рассчитанные на давление не ниже 350 бар — даже если паспорт рыхлителя указывает 250 бар, запас прочности обязателен.

Третье — избегайте рыхления в неочищенных зонах. Камни, корни, арматура, бетонные обломки — всё это вызывает локальные перегрузки. Перед началом работы визуально осмотрите площадку или используйте сканер грунта. Если вы не можете очистить участок — перейдите на однозубый рыхлитель или снизьте глубину рыхления. Четвёртое — не оставляйте рыхлитель в поднятом положении на длительное время. Это создаёт дополнительное напряжение в гидроцилиндрах и приводит к их деградации. Всегда опускайте его на землю при остановке.

Пятое — регулярная проверка износа зубьев. Толщина рабочей кромки не должна быть менее 70% от первоначальной. При достижении этого порога — замена. Не пытайтесь «доделать» зуб — это повышает риск поломки всей конструкции. В случае наплавки — используйте только те же сплавы, что и у производителя. Несоответствие по твёрдости приводит к быстрому откалыванию наплавки. И последнее — не экономьте на запасных частях. Оригинальные зубья стоят дороже, но служат на 40–60% дольше.

Таблица: рекомендуемые рыхлители по типу грунта

Таблица: гидравлические требования по классам бульдозеров
