Мембрана гидромолота: зачем нужна и когда менять

Рабочий цикл гидромолота и роль мембраны

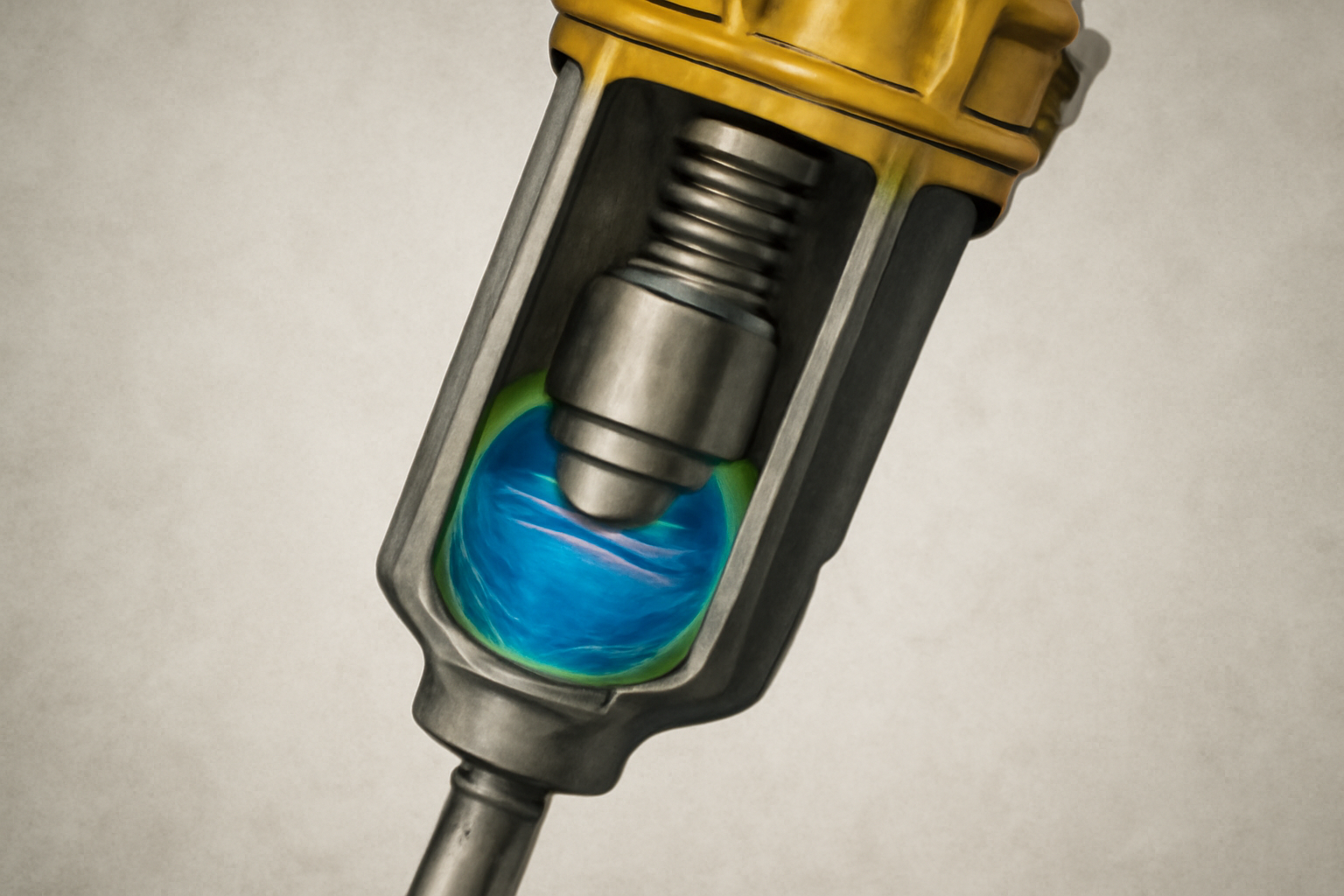

Гидромолот — это гидравлический ударный механизм, преобразующий энергию масла в импульсные удары по инструменту. Внутри корпуса происходит циклическое перемещение ударного поршня: под действием давления масла поршень разгоняется вперёд, наносит удар по штоку и возвращается в исходное положение под действием возвратной пружины или обратного потока. Этот цикл повторяется 80–200 раз в минуту в зависимости от модели и нагрузки. Ключевым элементом, обеспечивающим герметичность и эффективность этого процесса, является мембрана. Она разделяет две среды — гидравлическое масло и сжатый азот, который служит амортизирующим и возвратным элементом. Без мембраны давление масла напрямую действовало бы на азот, что привело бы к нестабильной работе, ударам без обратного хода и быстрому разрушению внутренних компонентов.

Мембрана не просто герметизирует — она выполняет функцию гибкого уплотнения, способного выдерживать многократные циклы растяжения и сжатия. При каждом ударе поршень сжимает азот, а мембрана деформируется, передавая давление без потерь. При возврате поршня мембрана восстанавливает форму, позволяя азоту расширяться и возвращать поршень в начальное положение. Эта динамика требует от мембраны не только прочности, но и упругости. Износ мембраны — одна из самых частых причин снижения производительности гидромолота, часто маскирующаяся под неисправности насоса или клапанов.

Обзор рынка: типы и конструкции мембран

На рынке представлены гидромолоты двух основных конструктивных типов — с мембраной и с газовым баллоном. Мембранные системы преобладают в промышленных и тяжёлых моделях, так как обеспечивают более стабильный ход поршня и меньший износ. Мембраны изготавливаются из специальных композитных материалов: сталь с полимерным покрытием, нержавеющая сталь с резиновым слоем, или многослойные эластомеры с армированием. В бюджетных моделях мембраны могут быть одноразовыми и изготавливаться из менее устойчивых материалов — это сокращает ресурс в 1,5–2 раза. Профессиональные агрегаты используют многократно заменяемые мембраны с металлическим каркасом, позволяющие выдерживать до 500–1500 часов работы.

, что не все мембраны взаимозаменяемы. Даже внутри одной серии, например, у экскаваторов 20–25 тонн, производители могут использовать разные диаметры, толщины и профили мембран. Некоторые модели имеют мембрану в виде диска, другие — в виде чашеобразной конструкции. Неправильная замена на неоригинальную деталь приводит к нарушению гидравлического баланса, что вызывает перегрузку поршня и выход из строя штока или корпуса. Поэтому при замене всегда следует сверяться с техническими чертежами или каталогами производителя.

Производители и совместимость

Мембраны для гидромолотов не выпускаются отдельно в массовом сегменте — они идут как комплектующие к агрегатам. Основные производители гидромолотов — Atlas Copco, Epiroc, Caterpillar, Komatsu, Hitachi, Doosan — используют собственные разработки мембран, адаптированные под конкретные модели. Например, в гидромолотах Cat 320, Komatsu PC200, JCB 3CX мембраны имеют уникальные параметры давления и жёсткости. Совместимость с неоригинальными деталями возможна, но только от проверенных поставщиков, таких как DTH, Wacker Neuson или специализированные сервисные центры, которые проводят тестирование на стендовых установках.

Некоторые компании, включая китайских производителей, предлагают универсальные мембраны под популярные модели. Эти детали могут стоить на 30–60% дешевле, но их ресурс в 1,5–2 раза ниже. При этом они часто не выдерживают нагрузок на твёрдых породах — в таких условиях мембрана трескается в течение 50–100 часов. В условиях постоянной работы (например, в карьерах или при разрушении бетонных фундаментов) использование неоригинальных мембран не оправдано: затраты на частую замену и ремонт других узлов превышают разницу в цене. Рекомендуется использовать оригинальные мембраны или сертифицированные аналоги с подтверждёнными испытаниями.

Таблица: Типовые параметры мембран по классам гидромолотов

На что смотреть при выборе мембраны

При замене мембраны необходимо проверять не только её размеры, но и характеристики материала. Ключевые параметры — твёрдость по Шору (A), предел прочности на разрыв и устойчивость к гидравлическому маслу. Мембрана с твёрдостью ниже 60 Shore A слишком мягкая — быстро деформируется и теряет упругость. Свыше 80 Shore A — слишком жёсткая, не обеспечивает нужный ход, увеличивает нагрузку на поршень. Оптимальный диапазон — 65–75 Shore A. Также важно, чтобы материал был устойчив к гидравлическим маслам класса ISO VG 46–68. Повышенное содержание моющих присадок в масле разрушает резиновые композиты за 200–300 часов.

При выборе мембраны проверяйте наличие маркировки производителя, сертификатов соответствия и даты производства. Мембраны хранят в защищённых от света и тепла условиях — старые запасы (более 2–3 лет) теряют эластичность. Даже если мембрана выглядит целой, она может быть «высушенной» — в таком случае она трескается при первом же ударе. Всегда покупайте мембраны в комплекте с уплотнительными кольцами и направляющими — их износ часто сопровождает износ мембраны.

Опыт эксплуатации: признаки износа и отказы

Первый признак износа мембраны — снижение мощности удара. Визуально это проявляется в том, что гидромолот начинает «стучать» реже, а удары становятся «мягкими». При этом давление в гидросистеме остаётся в норме, насос не перегревается, а масло не течёт. Это ключевое отличие от неисправности насоса или клапана — при пробое мембраны масло не вытекает, но азот уходит в гидравлическую систему. При этом в масле появляются мелкие пузырьки воздуха, а при отключении агрегата — характерный шипящий звук из гидромолота.

Второй признак — изменение звука работы. Вместо чёткого «бум-бум-бум» появляется «шлёп-шлёп» или неравномерный стук. Это происходит потому, что мембрана не восстанавливает форму, и поршень начинает ходить с запаздыванием. Третий признак — перегрев корпуса гидромолота. При утечке азота гидравлическое масло начинает перегреваться из-за постоянного циркулирования без эффективного охлаждения. Температура масла может подниматься до 90–100 °C вместо нормальных 50–70 °C.

Четвёртый признак — утечка масла через сапун. Если мембрана треснула, азот попадает в масло, создавая избыточное давление в корпусе. Масло начинает выдавливаться через сапун или уплотнения. Это не значит, что мембрана протекает — она не пропускает масло, но разрушает баланс давлений. Пятый признак — частые отказы штока. Когда мембрана не обеспечивает полного возврата поршня, он ударяет по штоку с уменьшенной силой, но с большей частотой — это вызывает усталостное разрушение стали.

Таблица: Признаки неисправности мембраны и их диагностика

На что смотреть при покупке б/у гидромолота

При покупке подержанного гидромолота мембрана — один из первых элементов, который требует проверки. Даже если агрегат выглядит чистым, внутренние детали могут быть изношены. Первым делом проверяйте историю обслуживания: если мембрана не менялась более 500–700 часов, она почти наверняка требует замены. Уточните, какие масла использовались — синтетические или минеральные. Минеральные масла с высоким содержанием присадок разрушают резину в 2–3 раза быстрее.

Проведите визуальную проверку: снимите верхнюю крышку и осмотрите мембрану на предмет трещин, выгораний, деформаций. Если мембрана выглядит тусклой, потрескавшейся или измятой — не рискуйте. Убедитесь, что нет следов масла на корпусе рядом с мембраной — это признак утечки. Проверьте давление азота — оно должно быть в диапазоне 12–18 МПа в зависимости от модели. Если давление ниже 10 МПа — мембрана уже не удерживает азот, и его нужно заменить. Также проверьте, есть ли сертификаты на замену — если предыдущий владелец использовал неоригинал, это повышает риск отказа.

Не забывайте о ресурсе других узлов. Если мембрана изношена, то, скорее всего, изношены и поршень, и шток, и направляющие. Замена только мембраны в таком случае — временное решение. Лучше требовать полного сервисного обслуживания перед покупкой. Если продавец отказывается — ищите другой агрегат. Стоимость полного ремонта гидромолота с заменой мембраны, поршня и штока может достигать 40–60% цены нового агрегата — это важно учитывать при оценке выгодности покупки б/у.

Таблица: Сравнение оригинальных и неоригинальных мембран
