Ремкомплект гидромолота: что входит и как менять
Устройство · Классификация · Практика
Альтернативы ремонту: замена или восстановление
При выходе из строя гидромолота есть две технически обоснованные альтернативы: полная замена агрегата на новый или восстановление через замену комплектующих по ремкомплекту. Первый вариант требует затрат в 3–5 раз выше, но обеспечивает гарантию и соответствие заводским параметрам. Второй — экономичнее на 60–80%, но требует точного подбора деталей, соблюдения моментов затяжки и контроля чистоты гидросистемы. Выбор зависит не от желания сэкономить, а от состояния корпуса, износа поршня, герметичности цилиндра и наличия трещин в корпусе. Если основные несущие элементы не повреждены, замена ремкомплекта — единственно верное решение.
Классификация ремкомплектов по типу гидромолота
Ремкомплекты гидромолотов различаются по конструктивному исполнению, определяемому типом привода и схемой гидравлического цикла. Существует три основных типа: ударно-возвратные с поршневым приводом, гидравлические с возвратом на пружине и пневмогидравлические с воздушной камерой. Большинство современных агрегатов, применяемых на экскаваторах 10–45 тонн, относятся к первому типу — поршневым с гидравлическим возвратом. Их ремонтопригодность и стандартная комплектация ремкомплектов унифицированы, что упрощает сервис.
Для экскаваторов массой менее 10 тонн используются компактные гидромолоты с поперечным расположением поршня и малым ходом. Их ремкомплекты содержат уплотнения меньшего диаметра, укороченные пружины и тонкостенные втулки. Для тяжёлых моделей — от 35 тонн — применяются агрегаты с двойным поршнем и усиленным цилиндром. Ремкомплекты таких устройств включают наборы из двух поршней, усиленные кольца и термостойкие уплотнения, выдерживающие давление до 250 бар.

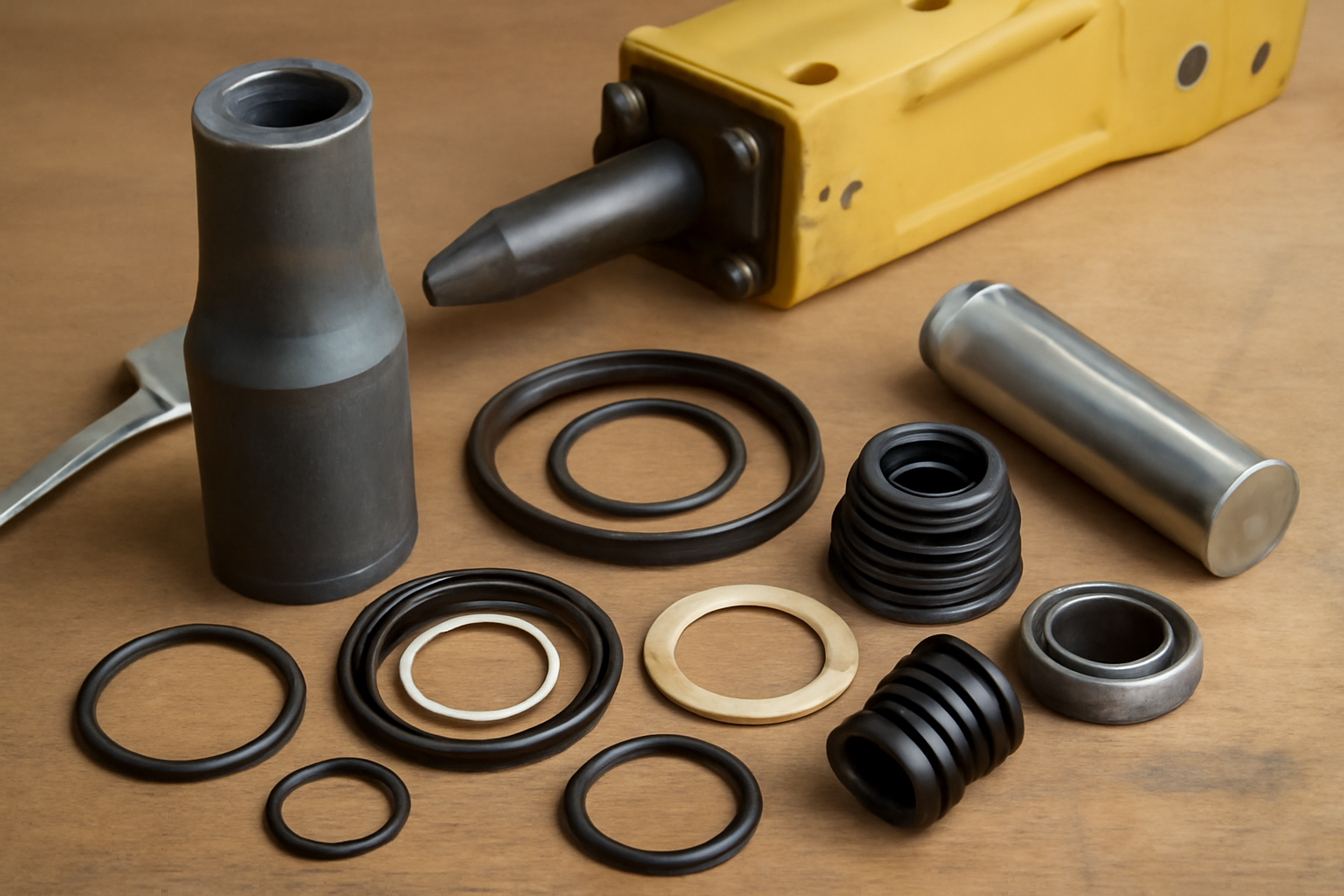

Стандартный состав ремкомплекта
Несмотря на различия в конструкции, базовый состав ремкомплекта для поршневого гидромолота включает восемь обязательных элементов: уплотнительные кольца поршня, уплотнительные кольца штока, уплотнения ввода штока, пружина возврата, направляющая втулка, буферная прокладка, фиксатор штока и защитная шайба. Все детали изготавливаются из износостойких материалов: нитридированная сталь для поршня, фторуглеродные каучуки для уплотнений, хромированная сталь для штока. Качество материала напрямую влияет на срок службы — некачественные уплотнения из резины NBR служат 150–300 часов, а из FKM — до 800 часов.
Уплотнительные кольца поршня — наиболее критичные элементы. Они работают под давлением 150–250 бар и подвергаются ударным нагрузкам при каждом цикле. Износ этих колец приводит к утечкам гидравлической жидкости, снижению мощности удара и перегреву. Уплотнения штока предотвращают попадание пыли и влаги в гидросистему. Их повреждение вызывает коррозию штока и загрязнение масла. Направляющая втулка обеспечивает центрирование штока в цилиндре. При износе втулки возникает биение, что приводит к перекосу поршня и разрушению цилиндра.
Ремкомплекты для экскаваторов разной массы
Совместимость ремкомплекта с экскаватором определяется не только моделью гидромолота, но и параметрами гидросистемы машины. Для экскаваторов массой 5–12 тонн типичный расход масла составляет 80–160 л/мин, давление — 130–180 бар. Ремкомплекты для таких агрегатов имеют диаметр поршня 60–90 мм, длину хода 120–180 мм. Для машин 15–25 тонн расход — 160–250 л/мин, давление — 180–230 бар. Поршни здесь 90–120 мм, ход — 180–240 мм. Тяжёлые экскаваторы 30–45 тонн требуют расхода 250–400 л/мин, давления 220–280 бар. Поршни — 120–160 мм, ход — 240–320 мм.
Несоответствие параметров приводит к преждевременному выходу из строя. При использовании гидромолота с расходом 300 л/мин на экскаваторе, рассчитанном на 180 л/мин, поршень получает чрезмерную энергию, ускоряя износ уплотнений. Обратная ситуация — недостаток давления — снижает мощность удара и вызывает «залипание» поршня, что приводит к механическому повреждению штока. Поэтому замена ремкомплекта всегда должна сопровождаться проверкой соответствия гидросистемы машины и агрегата.
Сравнительная таблица ремкомплектов по классам экскаваторов
| Класс экскаватора, т | Расход масла, л/мин | Давление, бар | Диаметр поршня, мм | Ход поршня, мм | Тип уплотнений |
|---|---|---|---|---|---|
| 5–12 | 80–160 | 130–180 | 60–90 | 120–180 | FKM, NBR |
| 15–25 | 160–250 | 180–230 | 90–120 | 180–240 | FKM, PTFE |
| 30–45 | 250–400 | 220–280 | 120–160 | 240–320 | FKM, PTFE, нитридированная сталь |
| 50–70 | 400–600 | 250–300 | 160–200 | 300–400 | FKM, керамическое покрытие |
| 80+ (спецтехника) | 600–900 | 280–320 | 200–250 | 400–500 | FKM, титановые втулки |
Процедура замены: пошаговая инструкция
Замена ремкомплекта требует демонтажа гидромолота с экскаватора, полного слива гидравлической жидкости и очистки всех поверхностей. Начинается работа с откручивания передней крышки и извлечения штока вместе с поршнем. Важно не повредить резьбу на цилиндре и не допустить попадания пыли внутрь. Все детали следует промыть чистым гидравлическим маслом, а не бензином или керосином — остатки растворителей разрушают уплотнения.
После осмотра корпуса на предмет трещин и сколов, начинается замена уплотнений. Каждое кольцо надевается на поршень с использованием конусной оправки, чтобы не повредить кромку. Установка втулки требует точного центрирования — отклонение более 0,1 мм приводит к биению штока. Пружина возврата проверяется на остаточной деформации: если её длина сократилась на 5% от номинала — заменяется. Фиксатор штока и защитная шайба должны быть без трещин и следов пластической деформации.
Сборка происходит в обратном порядке. Все резьбовые соединения затягиваются с моментами, указанными в технической документации: для крышки — 80–120 Н·м, для фиксатора — 40–60 Н·м. Перед запуском система промывается — подаётся масло под давлением 50 бар на 5 минут без включения удара. Только после этого можно запускать гидромолот на холостом ходу в течение 10–15 минут, контролируя температуру и отсутствие утечек.
Таблица типичных причин отказа и соответствующие детали ремкомплекта
| Симптом отказа | Вероятная причина | Деталь ремкомплекта | Признак износа | Рекомендуемый ресурс, ч |
|---|---|---|---|---|
| Снижение мощности удара | Утечка масла через поршень | Уплотнения поршня | Сколы, трещины, обесцвечивание | 300–800 |
| Подтекание масла у штока | Износ уплотнений ввода | Уплотнения ввода штока | Разбухание, трещины, выдавливание | 500–1000 |
| Биение штока | Износ направляющей втулки | Направляющая втулка | Овальность, задиры, зазор >0,2 мм | 800–1500 |
| Постоянные заедания | Ослабление или деформация пружины | Пружина возврата | Уменьшение длины >5%, трещины | 1000–2000 |
| Шум при работе | Износ буферной прокладки | Буферная прокладка | Скалывание, трещины, деформация | 600–1200 |
| Поломка штока | Повреждение фиксатора | Фиксатор штока | Трещины, пластическая деформация | 1500–2500 |
Рекомендации сервисного инженера
Не заменяйте ремкомплект по графику — заменяйте по признакам. Многие сервисные центры устанавливают плановую замену каждые 500 часов, но это не всегда обосновано. Лучше контролировать температуру масла за гидромолотом — если она превышает 85 °C, это сигнал о внутренней утечке. Также измеряйте давление на входе и выходе — разница более 15 бар указывает на износ уплотнений поршня. Если гидромолот работает в условиях высокой запылённости, уплотнения ввода штока следует проверять каждые 200 часов.
Используйте только оригинальные или сертифицированные ремкомплекты. Некачественные уплотнения, даже если они визуально похожи, имеют другую твёрдость, коэффициент трения и термостойкость. Это приводит к ускоренному износу поршня и цилиндра — а их замена стоит в 5–7 раз дороже, чем весь ремкомплект. Всегда проверяйте маркировку на деталях: производители наносят серийный номер, материал и дату производства.
После замены не запускайте гидромолот сразу на полную мощность. Дайте ему «пробежать» на холостом ходу 10–15 минут — это позволяет уплотнениям адаптироваться к давлению и температуре. Запуск под нагрузкой сразу после ремонта — одна из главных причин преждевременного отказа. Также убедитесь, что гидравлическое масло соответствует классу ISO 11158 — для гидромолотов рекомендуется HM 46 или HM 68.
Совместимость с экскаваторами: ключевые параметры
Гидромолот не может работать на любой машине — он требует точного соответствия по трём параметрам: массе экскаватора, расходу масла и давлению в гидросистеме. Масса машины определяет инерционные характеристики: слишком лёгкая машина не удержит отдачу, слишком тяжёлая — перегрузит гидромолот. Для экскаваторов массой 10–15 тонн подойдут агрегаты с весом 150–300 кг. Для 25–35 тонн — 400–700 кг. Для 40+ тонн — 800–1200 кг.
Расход масла должен находиться в диапазоне, указанном производителем гидромолота. Если экскаватор даёт 120 л/мин, а гидромолот требует 180 л/мин — он не будет развивать полную мощность. Обратная ситуация — 300 л/мин на агрегат, рассчитанный на 200 л/мин — вызывает ударные нагрузки и быстрый износ. Давление — ещё более критичный параметр. Номинальное давление для большинства агрегатов — 180–230 бар. Превышение на 20 бар и более приводит к разрушению уплотнений и трещинам в корпусе.
Перед установкой гидромолота всегда проверяйте паспорт экскаватора и технические характеристики агрегата. Не используйте адаптеры и переходники без одобрения производителя — они изменяют гидравлическую характеристику и могут вызвать аварийное давление. Если вы не уверены в совместимости — используйте таблицы производителей: Caterpillar, Hitachi, Komatsu публикуют совместимость по сериям машин и моделям гидромолотов.
FAQ
Можно ли использовать ремкомплект от одного производителя на гидромолоте другого?
Нет, не рекомендуется. Даже если размеры деталей совпадают, материалы, термообработка и допуски различаются. Например, уплотнения от JCB могут иметь другую твёрдость, чем у Komatsu, при одинаковом диаметре. Это приводит к неравномерному износу, утечкам и повреждению цилиндра. Совместимость определяется не только геометрией, но и технологией изготовления. Использование неоригинальных комплектов — один из основных источников поломок после ремонта.
Как часто нужно менять ремкомплект в условиях высокой запылённости?
В условиях сильной запылённости — на карьерах, в песчаных грунтах — уплотнения ввода штока и направляющая втулка изнашиваются в 2–3 раза быстрее. Рекомендуется проводить осмотр каждые 200 часов и заменять уплотнения ввода штока при появлении следов пыли под кожухом. Если втулка имеет зазор более 0,15 мм — её нужно менять немедленно, иначе шток начнёт биться, что приведёт к разрушению цилиндра.
Почему после замены ремкомплекта гидромолот стал работать тише?
Снижение шума после ремонта — признак правильной сборки. Если раньше был громкий стук или металлический звон, это указывало на биение штока или износ буферной прокладки. После замены уплотнений и втулки удар стал более плавным, а энергия передаётся эффективнее. Если же гидромолот стал почти бесшумным — проверьте давление и расход: возможно, произошла утечка или неисправность насоса, и агрегат не получает достаточной мощности.
Можно ли заменить только уплотнения поршня, не трогая остальные детали?
Теоретически — да, но не рекомендуется. Уплотнения поршня изнашиваются одновременно с другими элементами. Если вы замените только кольца поршня, но оставите изношенную втулку или слабую пружину — новое кольцо быстро выйдет из строя. Кроме того, при демонтаже поршня всегда повреждается или загрязняется уплотнение ввода штока. Полная замена ремкомплекта — единственный способ обеспечить долговечность и безопасность.
Как проверить, что гидромолот готов к эксплуатации после замены ремкомплекта?
После сборки проверьте три параметра: отсутствие утечек при холостом ходе, равномерность удара без заеданий и температуру масла. Подключите гидромолот к экскаватору, запустите на холостом ходу на 10–15 минут. Если нет подтеканий, шток движется плавно, а температура масла не превышает 70–75 °C — агрегат готов к нагрузке. Затем проверьте мощность на твёрдом грунте: удары должны быть чёткими, без пропусков. Если есть сомнения — измерьте давление на входе и выходе — разница не должна превышать 10–15 бар.
Почему некоторые сервисы предлагают «ремкомплект без пружины»?
Это маркетинговый ход для снижения цены. Пружина возврата — не расходный элемент, а конструктивная деталь, которая редко выходит из строя. Если она деформирована — это признак перегрузки или неправильной эксплуатации. Продавец предлагает заменить только уплотнения, чтобы сэкономить на клиенте, но если пружина слабая — поршень не возвращается, возникает заедание и разрушение цилиндра. Ремкомплект без пружины — не полный комплект, а частичная замена, которая может привести к более дорогому ремонту.
