Давление азота в гидромолоте: как проверить и накачать
Устройство · Классификация · Практика
Что такое давление азота в гидромолоте и зачем оно нужно
Давление азота в гидромолоте — это энергетический резерв, который аккумулирует и возвращает импульс при ударе, обеспечивая эффективность удара без постоянной подачи гидравлической энергии от экскаватора. Без правильного уровня азота гидромолот либо не бьёт, либо бьёт слабо, либо выходит из строя из-за гидравлических ударов. Это не «дополнительная деталь» — это сердце устройства. Азот используется потому, что он инертен, не окисляет внутренние поверхности и не меняет объём при температурных колебаниях, в отличие от воздуха. Давление в баллоне гидромолота обычно находится в диапазоне от 10 до 30 бар, но точное значение зависит от конструкции, размера и назначения инструмента.
Как устроен гидромолот и где находится азот
Гидромолот состоит из корпуса, поршня, гидравлического цилиндра, возвратной пружины (в некоторых моделях) и газовой камеры — именно там находится азот. Газовая камера — это герметичный объём, расположенный в задней части корпуса, между поршнем и уплотнительной крышкой. Когда поршень движется назад под давлением гидравлики, он сжимает азот, накапливая потенциальную энергию. При отпускании поршень резко возвращается вперёд, и сжатый азот выталкивает его с большой скоростью, ударяя по борну. Этот цикл повторяется до 800–1800 раз в минуту. Если давление азота падает, поршень не набирает нужную скорость — удары становятся тупыми, машина перегревается, а гидравлика работает вхолостую.
Типы гидромолотов по конструкции и давлению азота
Гидромолоты делятся на три основных типа по способу управления газовой камерой: с фиксированным давлением, с регулируемым давлением и с двойной газовой камерой. Первый тип — самый распространённый. В нём давление азота задаётся на заводе и не подлежит настройке. Второй тип — более дорогой, но гибкий: позволяет менять давление в зависимости от материала разрушения. Третий — промышленный, используется в карьерах и на крупных разборках: два баллона с азотом, один для удара, второй для возврата поршня. Стандартные давления азота варьируются в зависимости от класса: для малых гидромолотов (до 15 кг) — 10–16 бар, для средних (15–50 кг) — 16–22 бар, для тяжёлых (50+ кг) — 20–30 бар. Важно: перекачка азота выше рекомендованного не увеличивает мощность — она ломает уплотнения и приводит к разрыву корпуса.
Сравнение типов гидромолотов по давлению азота и применению
| Класс гидромолота | Масса (кг) | Давление азота (бар) | Типичные модели | Рекомендуемый расход гидравлики (л/мин) | Основное применение |
|---|---|---|---|---|---|
| Малый | 5–15 | 10–16 | Hydramax H12, Epiroc B25, Hitachi HM130 | 40–70 | Разборка тротуаров, бордюров, мелкие фундаменты |
| Средний | 15–50 | 16–22 | Cat 330, Komatsu HM120, JCB 400 | 70–140 | Демонтаж зданий, асфальт, крупные фундаменты |
| Тяжёлый | 50–120 | 20–30 | Cat 340, Hitachi HM200, Epiroc B100 | 140–220 | Разрушение бетонных блоков, скальные породы, глубокие фундаменты |
| Сверхтяжёлый | 120–250 | 25–30 | Cat 360, Hitachi HM300, JCB 800 | 220–350 | Карьеры, разборка плотин, крупные бетонные конструкции |
| Регулируемый (промышленный) | 30–80 | 12–28 (настраивается) | Hydramax Pro, Epiroc B50R | 90–180 | Сложные условия: мягкий и твёрдый бетон в одном цикле |
| Двойная камера | 80–180 | 20–25 (два баллона) | Hitachi HM250D, Cat 370D | 250–400 | Непрерывная работа в тяжёлых условиях, высокая частота ударов |

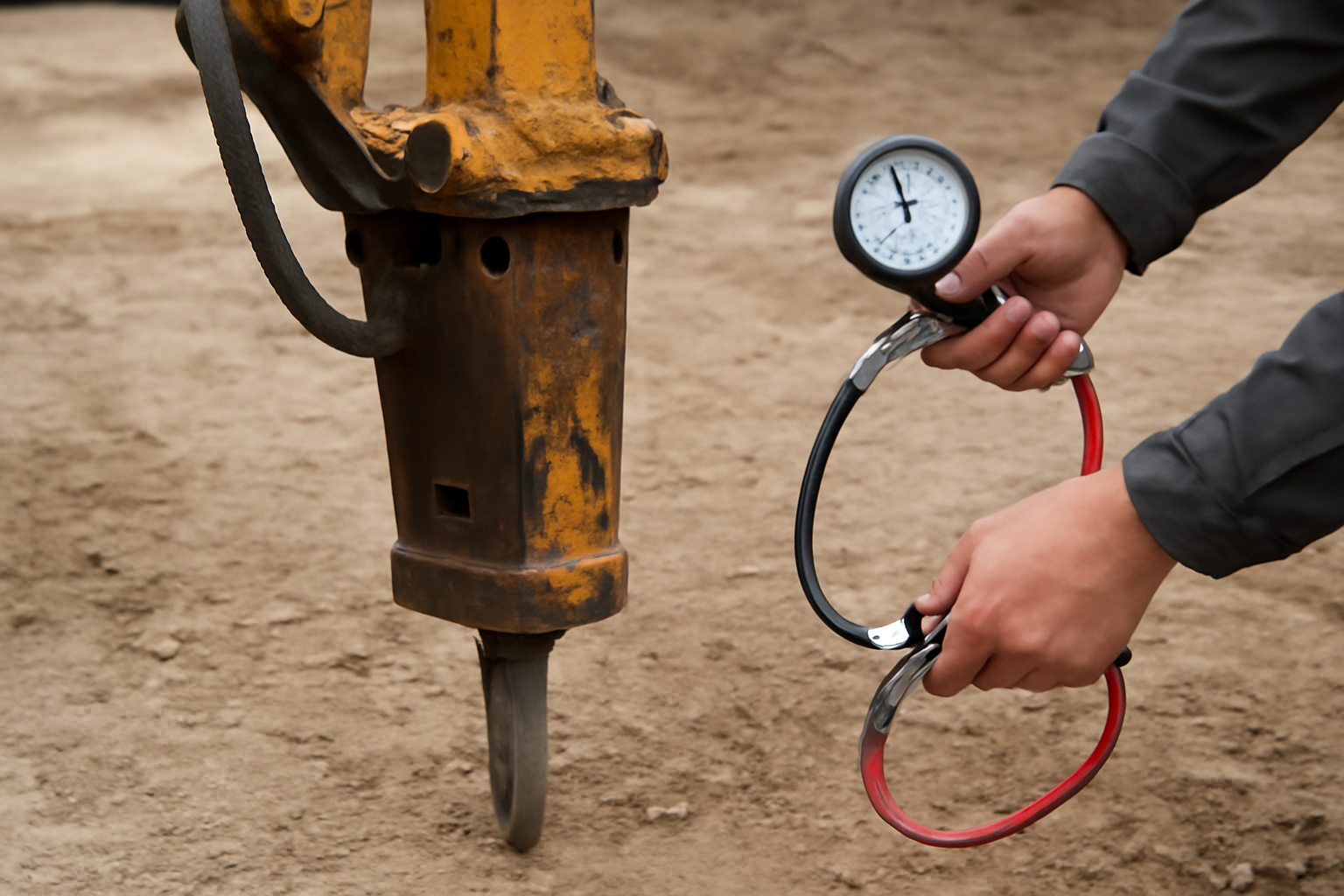

Как проверить давление азота: пошаговая инструкция для бригады
Проверка давления азота — это обязательный этап перед каждым крупным проектом и при снижении производительности. Никогда не полагайтесь на «ощущения» — если молот бьёт тише, чем раньше, а экскаватор не перегревается, значит, проблема в азоте. Для проверки вам понадобится манометр с переходником для газового клапана (обычно 1/4″ NPT) и защитные очки. Отключите гидромолот от экскаватора. Дождитесь, пока он остынет. Найдите газовый клапан — он расположен на задней крышке корпуса, обычно под резиновым колпачком. Убедитесь, что на клапане нет трещин или коррозии. Подключите манометр. Нажмите на клапан — азот выйдет, и манометр покажет давление. Если давление ниже рекомендованного диапазона для вашего класса молота — пора докачивать. Не забудьте: если манометр показывает 0, это не значит, что азота нет — он мог выйти через утечку. Проверьте герметичность: нанесите мыльный раствор на клапан и соединения — если появляются пузыри, нужен ремонт уплотнений.
Как накачать азот: безопасная процедура и что нельзя делать
Накачка азота требует специального оборудования: баллона с азотом (не воздухом!), редуктора с манометром и фильтра. Никогда не используйте компрессор — воздух содержит влагу, которая вызывает коррозию внутри газовой камеры. Подключите редуктор к баллону, затем к газовому клапану молота. Откройте вентиль баллона медленно — резкий напор разорвёт уплотнения. Накачивайте до нужного давления, указанного в паспорте молота. Если паспорта нет — ориентируйтесь на таблицу выше. После накачки закройте баллон, отсоедините шланг. Проверьте на утечки мыльным раствором. Дайте молоту постоять 10 минут — если давление упало на 1–2 бара — это нормально (тепловое сжатие). Если упало на 5 бар и больше — есть серьёзная утечка. Заправляйте только в сухом, проветриваемом помещении. Никогда не накачивайте молот, если он горячий — температура влияет на показания манометра. Не пытайтесь «докачать» до максимума — это не даст больше мощности, а только сломает поршневой уплотнитель.
Совместимость гидромолота с базовой машиной: давление, расход, масса
Гидромолот — не просто «вешается» на экскаватор. Он должен соответствовать по трём параметрам: массе машины, расходу гидравлики и давлению в системе. Если молот тяжелее, чем рекомендовано — экскаватор будет «задыхаться», перегружать насос, перегревать масло. Если молот легче — он не будет работать на полную мощность. Для экскаваторов массой 5–10 тонн подходят малые молоты (до 15 кг) с расходом 40–70 л/мин и давлением гидравлики 120–150 бар. Для машин 10–20 тонн — средние (15–50 кг) с расходом 70–140 л/мин и давлением 150–180 бар. Для 20–35 тонн — тяжёлые (50–120 кг) с расходом 140–220 л/мин и давлением 180–220 бар. Для 35+ тонн — сверхтяжёлые с расходом 220–400 л/мин и давлением до 250 бар. Уточняйте совместимость по паспорту экскаватора — например, для Komatsu PC200 оптимален молот 30–45 кг, а для Caterpillar 320 — 45–80 кг. Несоответствие — главная причина преждевременного выхода из строя как молота, так и гидросистемы экскаватора.
Регламент технического обслуживания: когда и как часто проверять азот
Регламент проверки азота зависит от интенсивности эксплуатации. При работе 2–4 часа в день — проверяйте давление каждые 50–70 часов. При круглосуточной работе — каждые 25–35 часов. Это не рекомендация — это правило выживания. Даже если молот «работает», азот может уходить через микротрещины в уплотнениях. Каждые 200–300 часов — заменяйте уплотнительные кольца на поршне и в газовой камере. Каждые 500 часов — промывайте гидравлические каналы, проверяйте чистоту фильтров. Не ждите, пока молот перестанет бить — если вы заметили, что частота ударов снизилась на 15–20%, а гидравлика не перегружается — проверяйте азот. Не забывайте: в условиях высокой пыли (карьеры, дороги) уплотнения изнашиваются в 2–3 раза быстрее. В таких случаях — сокращайте интервалы проверки на 30%. Не используйте гидромолот без защиты от пыли — даже мелкий песок в газовой камере разрушает поршень за 10–15 часов работы.
| Интенсивность работы | Частота проверки давления азота | Частота замены уплотнений | Промывка гидросистемы | Критерии замены |
|---|---|---|---|---|
| Лёгкая (2–4 ч/день) | Каждые 50–70 часов | Каждые 200–300 часов | Каждые 500 часов | Падение давления >3 бар за 10 ч |
| Средняя (6–8 ч/день) | Каждые 35–50 часов | Каждые 150–200 часов | Каждые 350 часов | Снижение производительности >15% |
| Тяжёлая (10+ ч/день) | Каждые 25–35 часов | Каждые 100–150 часов | Каждые 250 часов | Падение давления >5 бар за 5 ч |
| Карьер / тяжёлый бетон | Каждые 15–25 часов | Каждые 80–120 часов | Каждые 200 часов | Появление шума, вибрации, перегрев |
| Сезонная (1–2 мес/год) | Перед каждым запуском | Каждые 2 года | Каждые 500 часов | Падение давления >2 бар |
| После ремонта | После каждого ремонта | Заменить все уплотнения | Промыть систему | Проверить герметичность |
FAQ
Как узнать, какое давление азота нужно для моего гидромолота, если паспорта нет?
Если паспорта нет, определите класс молота по массе: если он легче 15 кг — давление в диапазоне 10–16 бар, если 15–50 кг — 16–22 бар, если тяжелее — 20–30 бар. Сравните с известными моделями: если он похож на Hitachi HM120 — берите 18 бар. Но это приблизительно. Лучше снять крышку и посмотреть маркировку на газовом клапане — там иногда указано давление. Если нет — проверьте давление на заводе-изготовителе по аналогу. Не гадайте — лучше измерить, чем рисковать.
Можно ли накачивать гидромолот воздухом, если нет азота?
Нет. Воздух содержит влагу и кислород — они вызывают коррозию внутренних поверхностей, особенно в зоне поршня и газовой камеры. Даже одна заправка воздухом может сократить срок службы молота на 50–70%. Влага приводит к образованию ржавчины, которая царапает поршень, а кислород окисляет уплотнения. Если вы временно не можете достать азот — не используйте молот. Лучше подождать, чем сломать его за день.
Почему молот перестал бить, если давление азота в норме?
Если давление азота в пределах нормы, но молот не бьёт — проблема в гидравлике. Проверьте давление на входе — оно должно быть не ниже 120 бар. Проверьте фильтры — они могут забиться. Убедитесь, что гидролинии не перекручены. Также возможна поломка клапана управления или износ поршня. Азот — не единственный источник неисправности. Если давление азота нормальное, а молот не работает — ищите проблему в гидросистеме, а не в баллоне.
Как часто нужно менять газовый клапан и уплотнения?
Газовый клапан меняется редко — только при механическом повреждении или утечке, которую не устранить заменой уплотнений. Уплотнения в газовой камере меняются каждые 150–300 часов, в зависимости от условий. В пыльных условиях — каждые 100 часов. Не ждите, пока они треснут — они изнашиваются постепенно, и потеря герметичности начинается задолго до визуальных признаков. Заменяйте их в комплекте: все кольца, прокладки, сальники. Старая прокладка на новом клапане — это гарантированная утечка.
Можно ли накачивать азот в гидромолот, если он установлен на экскаваторе?
Нет. Накачка возможна только при отсоединении молота. Под давлением гидравлики в системе невозможно точно измерить давление азота — оно искажается гидравлическим напором. Также существует риск повреждения гидролиний при подключении баллона. Отсоедините молот, слейте гидравлику, открутите линии, проверьте давление. Только после этого — накачка. Делайте это на стойке, а не на машине.
Почему давление азота падает быстрее зимой?
Давление падает не потому, что азот «уходит» — а потому, что температура снижается. Азот, как любой газ, сжимается при охлаждении. Если вы проверяли давление при +20°C, а работаете при -10°C — показания манометра могут упасть на 3–5 бар. Это нормально. Но если при прогреве молота давление не возвращается — значит, есть утечка. Перед зимней эксплуатацией проверяйте давление при комнатной температуре и устанавливайте его в верхней части диапазона — это компенсирует холод.
