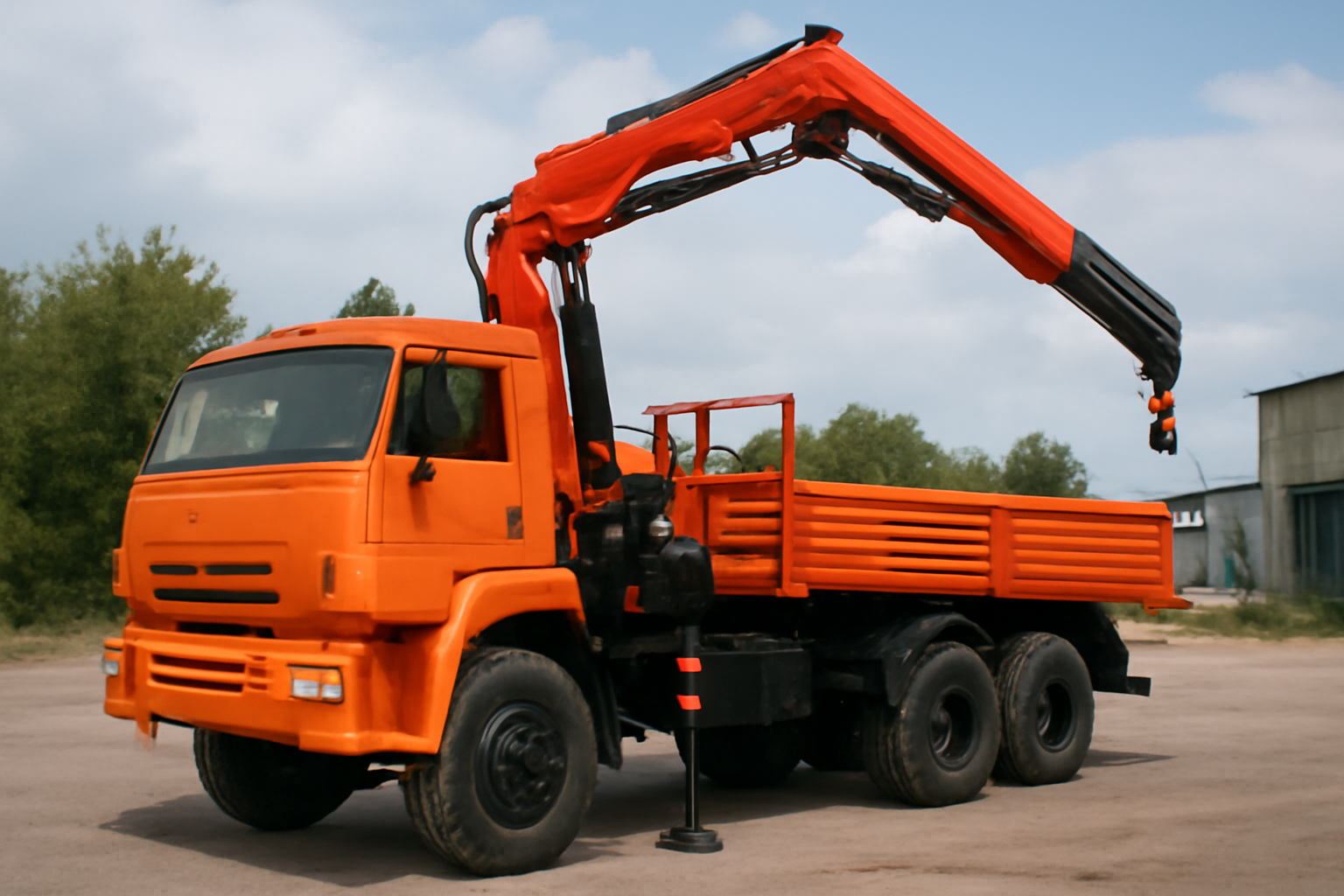

Кран-манипулятор на базе КамАЗ
Типичная ошибка: выбор под сомнительную нагрузку
Наиболее частая ошибка при эксплуатации кран-манипулятора на базе КамАЗ — установка гидравлического подъёмного механизма с завышенной грузоподъёмностью, превышающей допустимые нагрузки на шасси. Владельцы часто выбирают манипуляторы с заявленной грузоподъёмностью 5–7 тонн, не учитывая, что при вылете стрелы более 6 метров эффективная грузоподъёмность падает до 1,5–2,5 тонн. При этом динамические нагрузки от резких поворотов или торможения с грузом в воздухе приводят к усталостным трещинам в кронштейнах крепления и деформации рамы. Такие повреждения не всегда видны визуально, но приводят к катастрофическим последствиям — обрыву стрелы, опрокидыванию или выходу из строя трансмиссии.
Вторая распространённая ошибка — игнорирование балласта. Кран-манипуляторы на базе КамАЗ-43118, КамАЗ-5350 или КамАЗ-65115 имеют колёсную базу 4,5–5,8 м, что недостаточно для устойчивости при работе с грузом на пределе. Без балласта в виде противовеса или дополнительного веса на кузове (от 300 до 800 кг), особенно при работе на уклоне более 5%, вероятность опрокидывания возрастает в 3–5 раз. Даже при соблюдении паспортной грузоподъёмности, неучтённые ветровые нагрузки, неравномерное распределение груза или просадка грунта приводят к авариям.
Ключевые критерии выбора и комплектации
При выборе кран-манипулятора для КамАЗ , что не все модели совместимы с каждым шасси. Основные производители, чьи манипуляторы проверены на отечественных базах — это ООО «МКТ», «Спецтехника-М», «Кран-Мастер», а также импортные решения от Palfinger и Palfinger-дистрибьюторов в РФ. Основные критерии: тип крепления (свободное, жёсткое, с тягами), максимальный момент на поворотной платформе, наличие гидрораспределителя с ручным управлением и параметры насоса.
Крепление должно быть выполнено по ГОСТ 32009-2013 (сечение поперечного сечения не менее 12 мм) с двойной сварной швами по всему периметру. Проверяйте наличие сертификата соответствия на монтажную платформу — отсутствие документа означает, что конструкция не проходила расчёт на усталостную прочность. Также критично: наличие гидравлического блока с дублирующим клапаном сброса давления, предотвращающим гидравлический удар при резком останове стрелы. Без этого элемента гидролинии разрываются уже через 150–200 циклов работы.
Рекомендуемый класс грузоподъёмности для КамАЗ-5350 и аналогов — 3–5 тонн при вылете до 8 метров. Для КамАЗ-65115, с усиленной рамой и колёсной базой 5,5 м, допустимы манипуляторы до 7 тонн, но только при условии использования балласта и ограничителей угла поворота. Не покупайте манипуляторы с «запасом прочности» — они тяжелее, потребляют больше мощности и увеличивают износ двигателя и трансмиссии.
Техническая инфраструктура: инструменты и порядок обслуживания
Для технического обслуживания кран-манипулятора на базе КамАЗ необходим минимальный набор инструментов: гидравлический ключ с моментом 80–120 Н·м, манометр с диапазоном 0–400 бар, штангенциркуль с точностью 0,02 мм, набор щупов для проверки зазоров в шарнирах, термопары для контроля температуры масла и мультиметр с функцией измерения сопротивления изоляции. Без этих инструментов вы не сможете выявить скрытые дефекты.
Порядок ТО следующий: после каждого 150–200 моточасов (или 1000–1200 км пробега) — проверка герметичности гидролиний, замена фильтров гидросистемы, контроль уровня масла, осмотр шарниров на износ и наличие люфта. Раз в 500 моточасов — полная замена гидравлической жидкости, промывка бака, проверка давления в системе. Раз в 1000 моточасов — демонтаж стрелы, контроль сварных швов ультразвуковым дефектоскопом, измерение толщины металла в зоне крепления. Никогда не пренебрегайте этим — трещина в 0,5 мм в сварном шве может превратиться в разрыв за 30–50 рабочих циклов.
Особое внимание — гидромоторам и редукторам поворота. У моделей на базе КамАЗ-4310, 5350 и 65115 редукторы часто выходят из строя из-за перегрева масла. В норме температура в редукторе не должна превышать 85°C. При 95–100°C начинается деградация смазки, а при 110°C — деформация шестерён. Установите датчик температуры на корпусе редуктора — это дешевле, чем замена всего узла. Для контроля используйте инфракрасный термометр, не доверяйте встроенным датчикам — они часто калибруются неправильно.
Контрольные точки: что проверять перед выездом
Перед каждым выездом выполняйте предварительную проверку в пять этапов. Первый — визуальный осмотр: нет ли течи масла на гидролиниях, трещин на стреле, люфта в креплениях. Второй — проверка давления в гидросистеме при холостом ходе: должно быть 80–120 бар. Третий — тест стоп-крана: при отключении двигателя стрела не должна опускаться более чем на 5° за 10 минут. Четвёртый — проверка тормозов поворотной платформы: при резком торможении не должно быть скрежета, проскальзывания или перегрева дисков. Пятый — проверка работоспособности предохранительных клапанов: сброс должен происходить при 110–120% от номинального давления.
При проверке стрелы важно не только смотреть на внешний вид, но и измерять её прогиб. Для стрелы длиной 7–9 м при нагрузке 50% от максимальной допустимый прогиб — не более 15 мм. Превышение — признак усталости металла. Замерьте толщину стенки стрелы в зоне изгиба: если она уменьшилась на 15% от паспортного значения — стрела подлежит замене. Не пытайтесь ремонтировать её сваркой — это запрещено ГОСТ 32009. Только замена на новую.
Гидравлический бак должен быть чистым. Осмотрите днище — если есть слой грязи, ржавчины или осадка, это означает, что фильтр не менялся дольше 600 моточасов. Используйте фильтр с номиналом 10 мкм — это минимум. Фильтры с номиналом 25 мкм пропускают частицы, которые разрушают насосы за 150–200 часов. Заменяйте фильтры только в чистой зоне — пыль и влага — главные враги гидравлики.
Типичные отказы и их причины
Самый частый отказ — утечка масла из поворотного узла. Причина: износ сальников или деформация вала. В 70% случаев это происходит из-за неправильной установки — сальник не смазывался перед монтажом или был установлен в обратную сторону. Срок службы сальников — 300–500 моточасов. Признак: подтёки масла на корпусе поворотной платформы. Решение: замена комплекта сальников + промывка узла.
Второй отказ — перегрев гидронасоса. Причина: использование масла с неподходящей вязкостью (слишком низкая при низких температурах, слишком высокая при жаре), забитый масляный фильтр, или неисправный клапан перелива. Насосы типа NP25, NP35, NP40 выходят из строя при температуре масла выше 115°C. Диагностика: шум при работе, снижение скорости подъёма, повышение температуры корпуса. Решение: замена масла на марку с индексом ISO VG 46, замена фильтра, проверка клапана перелива.
Третий отказ — срыв шлицов на валу гидромотора. Причина: резкие пуски, перегрузка на старте, отсутствие плавного разгона. Гидромоторы на КамАЗах часто работают в режиме «старт-стоп» — 10–15 циклов в час. Если при пуске стрела резко «рывёт» вверх — это разрушает шлицы за 200–300 циклов. Решение: установка плавного пуска (PWM-регулятора), замена гидромотора на модель с увеличенным моментом инерции.
Четвёртый отказ — трещины в крепёжных балках рамы. Причина: неправильный монтаж манипулятора — несоблюдение шага крепёжных болтов, отсутствие уплотнительных прокладок, неправильный момент затяжки. Болты М16–М20 должны затягиваться с моментом 200–280 Н·м. При затяжке ниже 180 Н·м — люфт, выше 300 Н·м — деформация отверстий. Трещины появляются в зоне сварки — там, где напряжения максимальны. Диагностика: проверка швов ультразвуком, проверка зазора между платформой и рамой — более 1 мм — признак разрушения.
Пятый отказ — отказ электронного блока управления (если есть). Причина: попадание влаги в кабину, коррозия контактов, неверная настройка датчиков. В условиях повышенной влажности (особенно в Сибири и на Дальнем Востоке) электроника выходит из строя за 8–12 месяцев. Решение: герметизация разъёмов, установка термо-влажностного датчика, проверка заземления. Не используйте дешёвые китайские блоки — они не выдерживают вибрации КамАЗов.
Сравнительная таблица: параметры кран-манипуляторов на базе КамАЗ
| Модель / Шасси | Макс. грузоподъёмность, т | Макс. вылет, м | Масса манипулятора, кг | Тип гидронасоса | Рекоменд. интервал ТО, моточасы |
|---|---|---|---|---|---|
| КамАЗ-43118 | 3,0–4,5 | 6,0–8,0 | 500–700 | NP25–NP30 | 150–200 |
| КамАЗ-5350 | 4,0–5,5 | 7,0–9,0 | 650–850 | NP30–NP35 | 180–220 |
| КамАЗ-65115 | 5,5–7,0 | 8,5–10,5 | 800–1100 | NP40–NP45 | 200–250 |
| КамАЗ-53215 | 2,5–4,0 | 5,0–7,0 | 450–650 | NP20–NP25 | 120–160 |
| КамАЗ-55111 | 3,5–5,0 | 6,5–8,5 | 550–750 | NP25–NP30 | 150–200 |
Таблица: нормативные параметры гидравлической системы
| Параметр | Норма | Допустимый диапазон | Предельное значение | Признак неисправности |
|---|---|---|---|---|
| Давление в системе (холостой ход) | 100 бар | 80–120 бар | 140 бар | Снижение давления, медленный подъём |
| Температура масла (рабочая) | 65°C | 50–85°C | 115°C | Пары масла, дым, запах гари |
| Чистота масла (частицы) | ISO 18/16/13 | ISO 19/17/14 | ISO 20/18/15 | Забитые фильтры, шум насоса |
| Уровень масла в баке | 2/3 объёма | 40–75% | ниже 25% | Появление шума при пуске, перегрев |
| Сопротивление изоляции кабелей | >10 МОм | >5 МОм | <1 МОм | Сбои в работе датчиков, ложные сигналы |
Таблица: ресурс ключевых узлов (средний при правильной эксплуатации)
| Узел | Средний ресурс, моточасы | Факторы сокращения ресурса | Рекомендованная замена при | Средняя стоимость замены (руб.) |
|---|---|---|---|---|
| Гидронасос | 1500–2200 | Загрязнённое масло, перегрев, гидроудар | Шум, падение давления, перегрев корпуса | 85 000–140 000 |
| Гидромотор поворота | 1200–1800 | Резкие пуски, перегрузка, грязь в системе | Люфт, остановка при нагрузке, течь | 70 000–110 000 |
| Сальники поворотной платформы | 300–500 | Отсутствие смазки, неправильная установка | Подтёки масла на корпусе | 12 000–18 000 |
| Гидрораспределитель | 2000–3000 | Попадание воды, коррозия, грязь | Потеря управления, «залипание» | 65 000–95 000 |
| Стрела (металл) | 5000–7000 | Вибрации, перегрузки, отсутствие контроля толщины | Трещины, прогиб >15 мм, толщина <85% от нормы | 220 000–350 000 |
| Крепёжные болты рамы | 3000+ | Неправильный момент затяжки, вибрации | Люфт, откручивание, трещины в сварных швах | 4 000–8 000 (комплект) |
FAQ
Как часто нужно менять гидравлическое масло в кран-манипуляторе КамАЗ?
Гидравлическое масло следует менять каждые 500 моточасов, но не реже одного раза в год, даже если машина простаивает. Даже при низкой нагрузке масло окисляется, теряет антикоррозийные и антиизносные свойства. Использование масла дольше срока приводит к заклиниванию клапанов, износу насоса и выходу из строя гидромоторов. Лучше использовать масло с маркировкой ISO VG 46, соответствующее ГОСТ 17479.3-85, и проверять чистоту фильтра при каждой замене.
Почему стрела начинает опускаться сама при выключенном двигателе?
Это признак неисправности гидравлического замка или износа клапана блокировки. В норме стрела должна оставаться в положении не менее 10 минут без падения более чем на 5°. Если стрела опускается быстрее — проверьте гидрораспределитель, уплотнения цилиндров и давление в системе. Часто проблема в засорении обратного клапана или в повреждённых сальниках гидроцилиндров. Не эксплуатируйте манипулятор с таким дефектом — риск падения груза высок.
Можно ли использовать дешёвые китайские кран-манипуляторы на КамАЗе?
Некоторые модели китайского производства допустимы, если есть сертификат соответствия ТР ТС 010/2011 и подтверждение прочности крепления. Однако большинство дешёвых моделей имеют тонкостенные стрелы, некачественные сальники, отсутствие предохранительных клапанов и несоответствующие нагрузки на шасси. Средний ресурс таких манипуляторов — 400–600 моточасов. Лучше выбрать проверенного производителя — даже если цена выше на 20–30%, срок службы будет в 2–3 раза дольше.
Что делать, если манипулятор перестал поворачиваться?
Первым делом проверьте давление в гидросистеме — если оно ниже 60 бар, причина в насосе или фильтре. Если давление в норме — проверьте гидромотор поворота на наличие механических повреждений. Часто проблема в забитом фильтре на входе в мотор или в обрыве проводки (если есть электрогидравлика). Также проверьте, не перегрелся ли мотор — при температуре выше 95°C он может временно отключиться. Не пытайтесь насильно провернуть стрелу — это сломает редуктор.
Как предотвратить трещины в креплениях манипулятора на раме КамАЗ?
Трещины появляются из-за вибраций и неправильной установки. Убедитесь, что монтажная плата жёстко закреплена с использованием уплотнительных прокладок из резины или полиуретана, а болты затянуты с моментом 200–280 Н·м. Раз в 300 моточасов проверяйте сварные швы ультразвуковым дефектоскопом. Не допускайте работы на неровностях с грузом — это создаёт ударные нагрузки. Если швы уже треснули — не ремонтируйте их сваркой. Замените всю платформу — это дешевле, чем капитальный ремонт рамы.
Почему после замены масла в гидросистеме появился шум в насосе?
Шум после замены масла — признак попадания воздуха в систему. Это происходит, если не был выведен воздух из гидролиний после замены. Правильный порядок: заполнить бак, запустить двигатель, медленно поднять стрелу и повернуть платформу на 360° несколько раз, чтобы прокачать систему. Не закрывайте заливную горловину до полного выхода пузырьков. Использование некачественного масла или смешивание марок также вызывает шум и снижение давления.
