Строительные леса: виды и выбор
Выбор типа строительных лесов определяется в первую очередь высотой объекта и распределением нагрузок на рабочие площадки. От этого зависят не только безопасность работников, но и экономическая эффективность всего проекта. Леса, неправильно подобранные по несущей способности или устойчивости, становятся источником аварий, задержек и дополнительных затрат. В этой статье — детальный инженерный анализ конструктивных решений, их классификация, критерии подбора и практические ограничения, основанные на нормативных требованиях и реальных условиях эксплуатации.
Конструкция и принцип работы строительных лесов

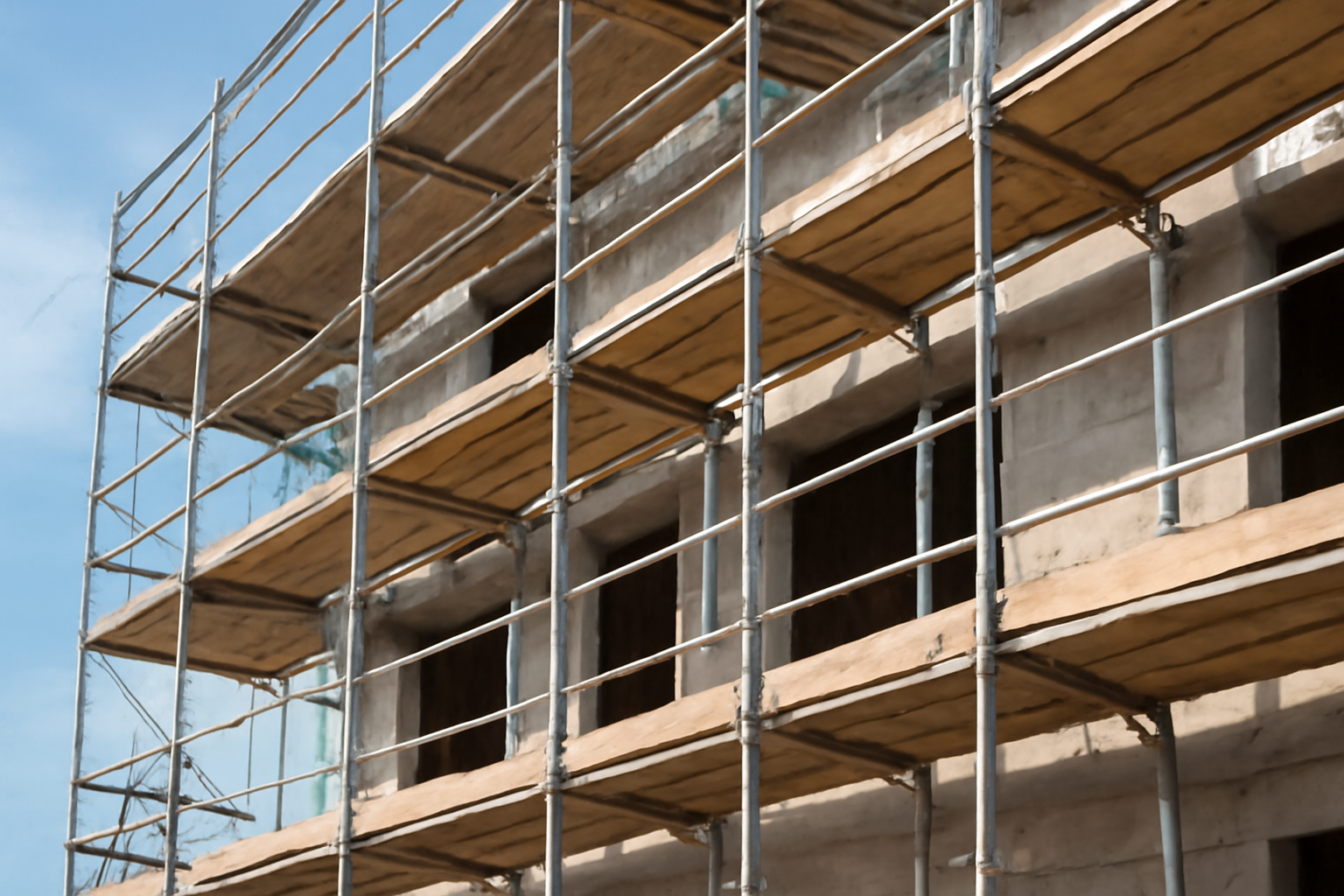

Строительные леса — это временные конструкции, предназначенные для обеспечения доступа к рабочим зонам на высоте, а также для размещения материалов, инструментов и персонала. Основу любой системы составляют вертикальные стойки, горизонтальные связи (поперечины и распорки), рабочие настилы и системы крепления к зданию. Все элементы соединяются методами фиксации: замковыми соединениями, болтами, защелками или сваркой — в зависимости от типа лесов. Ключевое требование — жесткость в трех плоскостях: вертикальной, горизонтальной и моментной. Это достигается за счет диагональных раскреплений, которые предотвращают сдвиг и опрокидывание.
Принцип работы лесов основан на передаче нагрузки от рабочей поверхности через поперечины и стойки к фундаменту или опорной плите. Устойчивость обеспечивается не только за счет собственного веса конструкции, но и за счет привязки к несущим элементам здания — анкеровке. : леса не являются несущей конструкцией здания, а лишь временной опорной системой. Любая перегрузка, неправильная сборка или нарушение геометрии приводит к локальным деформациям, которые могут перерасти в катастрофу. Поэтому сборка должна производиться только квалифицированным персоналом с использованием инструкций производителя и контроля на каждом этапе.
Материалы конструкций — сталь, алюминий или комбинированные решения. Стальные леса выдерживают большие нагрузки, но тяжелее и сложнее в транспортировке. Алюминиевые — легче, но с меньшим пределом прочности, что ограничивает их применение в крупных проектах. Пластиковые и деревянные элементы в современных лесах практически не используются из-за низкой долговечности и пожарной опасности. Все металлические элементы должны быть оцинкованы или покрыты антикоррозийным составом, особенно при работе в агрессивных средах — морском климате, химических объектах, влажных тоннелях.
Классификация строительных лесов по типу конструкции
Системы строительных лесов классифицируются по принципу опирания, способу монтажа и типу нагрузок. Ниже приведены основные типы, применяемые в России и СНГ, с указанием ключевых параметров и типичных сфер использования.
| Тип лесов | Высота, м | Нагрузка на площадку, кН/м² | Макс. расстояние между стойками, м | Тип крепления | Применение |
|---|---|---|---|---|---|
| Металлические рамные | 40–120 | 2.0–3.0 | 1.5–2.5 | Замковые, привязка к зданию | Фасадные работы, ремонт зданий, монтаж окон |
| Хомутовые (трубчатые) | 5–80 | 1.5–2.5 | 1.2–2.0 | Хомуты, болтовые соединения | Сложные архитектурные формы, реставрация памятников |
| Подвесные | 15–150 | 0.5–1.2 | не применимо | Крепление к кровле или балконам | Очистка фасадов, покраска высотных зданий |
| Площадочные (модульные) | 1–15 | 3.0–5.0 | 1.8–3.0 | Фланцевые соединения | Работы на низких этажах, строительство перекрытий |
| Навесные (каркасные) | 20–100 | 1.8–2.8 | 1.5–2.0 | Привязка к несущим стенам | Монтаж наружных инженерных сетей, теплоизоляция |
| Выдвижные (телескопические) | 3–10 | 1.0–2.0 | 1.2–1.8 | Гидравлика или механические фиксаторы | Работы в ограниченных пространствах, внутри зданий |
Каждый тип имеет свои ограничения по грузоподъемности, скорости монтажа и требованиям к основанию. Например, подвесные леса не могут использоваться на зданиях с хрупкими фасадами или без надежных точек крепления. Модульные площадочные леса требуют ровной и уплотненной поверхности, иначе возможны проседания. Хомутовые системы, хотя и универсальны, требуют больше времени на сборку и больше квалифицированных кадров. Рамные леса — наиболее распространены в многоквартирном строительстве, так как сочетают скорость монтажа с достаточной несущей способностью.
Подбор лесов: ключевые параметры и методика
Правильный выбор лесов начинается с анализа проектных требований: высота фасада, масса материалов, количество одновременно работающих рабочих, тип выполняемых работ (малогабаритная штукатурка или крупногабаритная панельная установка), а также климатические условия. Необходимо определить расчетную нагрузку — она включает вес персонала (80–120 кг на человека), инструментов (5–15 кг на человека), материалов (от 0.3 до 2.5 кН/м²) и ветровую нагрузку (зависит от региона и высоты).
Далее проводится выбор типа лесов на основе таблицы выше. Для зданий до 20 метров часто применяются площадочные модульные леса — они обеспечивают максимальную грузоподъемность и удобство перемещения материалов. Свыше 20 метров — рамные или навесные, так как их можно привязать к конструкциям здания. Подвесные леса выбираются только при невозможности установки наземных или приставных систем — например, при наличии препятствий вблизи фасада (дорожное полотно, подземные коммуникации).
Важно учитывать несущую способность основания. Леса массой 10–50 тонн требуют распределенной нагрузки на грунт — используются деревянные или металлические опорные плиты размером 0.6–1.2 м². Для уплотненных грунтов (супесь, суглинок) допустимо давление до 0.15 МПа, для слабых (песок, торф) — не более 0.05 МПа. При необходимости применяются балки-распределители или сборные фундаментные блоки. Никогда не устанавливайте леса на неуплотненном грунте, насыпях, снегу или асфальте без армирования.
Скорость монтажа и демонтажа — критичный фактор при сжатых сроках. Рамные системы собираются за 1–2 дня на 100 м² фасада, хомутовые — за 3–5 дней. Подвесные леса требуют 1–3 дня на монтаж крепежных точек и подвесных механизмов. Расходы на транспортировку и персонал могут составлять до 20% от общей стоимости. Поэтому в проекте не только цену аренды, но и время простоя.
Ограничения и нормативные требования
Строительные леса подпадают под требования СП 48.13330.2011 «Организация строительства. Основные положения» и СП 12-132.2013 «Безопасность труда при строительстве, реконструкции и демонтаже». Согласно этим документам, леса должны проходить освидетельствование после монтажа, перед каждым сменным циклом и после каждого ураганного ветра или сильного снегопада. Проверка включает измерение вертикальности стоек, проверку креплений, отсутствие деформаций и соответствие нагрузочным схемам.
Категорически запрещено использовать леса с поврежденными элементами — трещины, вмятины, коррозия на 20% сечения, износ резьбы на крепеже. Допускается ремонт только с заменой элементов на аналогичные по характеристикам. Запрещено перегружать леса сверх расчетной нагрузки — даже временно. Например, если проект предусматривает 2.0 кН/м², нельзя размещать на площадке бетонные блоки массой более 200 кг на 1 м² без пересчета конструкции.
Ветровая нагрузка должна учитываться по СП 20.13330.2016. Для зданий выше 60 м ветровая нагрузка может достигать 1.0–1.8 кН/м². В таких случаях требуется усиление диагональных связей, увеличение частоты привязки к зданию (не реже 1 раза на 4 метра высоты) и установка ветрозащитных сеток. Леса в зонах с частыми порывами ветра (горы, побережья) должны быть дополнительно стянуты тросами или анкерами.
Ограничения по температуре: стальные леса теряют прочность при температуре ниже -40 °C, алюминиевые — выше +65 °C. В регионах с резкими перепадами температур требуется увеличение коэффициента запаса прочности на 15–25%. Также запрещено использовать леса под открытым небом при гололеде, если не предусмотрена система противоскольжения на настилах.
Стоимость и экономическая эффективность
Стоимость строительных лесов зависит от типа, материала, высоты, срока аренды и региона. Ориентировочно, аренда рамных лесов — от 120 до 350 рублей за 1 м² в месяц. Хомутовые — от 200 до 500 руб/м², подвесные — от 300 до 800 руб/м². Полная комплектация с доставкой, монтажом и демонтажем может увеличивать стоимость на 40–70%. Для крупных проектов (выше 500 м²) возможны скидки до 20% при долгосрочной аренде.
Экономическая эффективность определяется соотношением затрат на леса и сокращением сроков работ. Например, если использование рамных лесов сокращает срок фасадных работ с 30 до 18 дней, а стоимость аренды за эти 18 дней составляет 1.2 млн руб, то экономия за счет сжатия графика может достигать 300–500 тыс. руб за счет снижения затрат на зарплату и технику. Возврат инвестиций в леса — от 1 до 3 месяцев при средней загрузке 6–8 часов в день.
Расчет окупаемости: (стоимость работ без лесов — стоимость с лесами) / (стоимость аренды лесов + монтаж) = срок окупаемости в днях. Зависит от загрузки, сложности объекта, погодных условий и квалификации бригады. Не следует выбирать самые дешевые леса — их долговечность и безопасность часто ниже нормы.
| Тип лесов | Аренда за м² в месяц, руб. | Монтаж/демонтаж, руб./м² | Срок службы, циклов | Рекомендуемый срок аренды | Ориентировочная стоимость комплекта, тыс. руб. |
|---|---|---|---|---|---|
| Рамные | 120–350 | 80–150 | 15–30 | 1–6 мес | 300–1200 |
| Хомутовые | 200–500 | 120–250 | 10–20 | 2–12 мес | 500–2000 |
| Подвесные | 300–800 | 200–400 | 8–15 | 1–4 мес | 800–3500 |
| Площадочные | 100–280 | 60–120 | 20–40 | 1–3 мес | 200–900 |
| Навесные | 180–420 | 100–200 | 12–25 | 1–8 мес | 400–1600 |
| Выдвижные | 250–600 | 150–300 | 5–10 | 0.5–2 мес | 350–1400 |
Ориентировочные цены приведены для Москвы и крупных городов. В регионах стоимость может быть ниже на 15–30% за счет меньших транспортных затрат и конкуренции. При покупке — учитывайте возможность ресервиса, наличие запасных частей и гарантийные обязательства поставщика. Леса с сертификатом соответствия ГОСТ Р 58126-2018 имеют более высокую стоимость, но гарантируют безопасность и соответствие требованиям инспекций.
FAQ
Как определить, какой тип лесов подходит для здания высотой 45 метров?
Для здания высотой 45 метров оптимальны рамные или навесные леса. Рамные системы проще монтировать и обеспечивают большую грузоподъемность (до 3.0 кН/м²), что важно при использовании строительных растворов и панелей. Навесные леса требуют надежной привязки к несущим конструкциям здания и подходят, если фасад имеет выступы или ниши. Подвесные леса в данном случае не рекомендованы — они рассчитаны на меньшие нагрузки и не обеспечивают устойчивость на такой высоте без дополнительных усилений.
Можно ли использовать алюминиевые леса для монтажа фасадных панелей массой 100 кг на 1 м²?
Нет, алюминиевые леса не предназначены для таких нагрузок. Допустимая нагрузка на рабочую площадку у алюминиевых систем — до 2.0 кН/м², что эквивалентно примерно 200 кг на 1 м². Масса 100 кг на 1 м² панелей при наличии персонала и инструментов может превысить допустимый предел. Для таких работ требуется стальная рамная или хомутовая конструкция с расчетом на 3.0–4.0 кН/м². Использование легких лесов в этих условиях нарушает требования СП 12-132.2013 и создает риск обрушения.
Как часто нужно проверять леса во время эксплуатации?
Леса должны проверяться после каждого монтажа, перед началом каждой смены и после воздействия внешних факторов — ветра более 15 м/с, снегопада, дождя или температурных перепадов более 15 °C. Еженедельно проводится визуальный осмотр креплений, деформаций стоек и состояния настилов. При обнаружении смещения стоек, трещин или ослабления замков — работа останавливается до устранения неисправностей. Проверки документируются и подписываются ответственным за безопасность.
Какие требования к основанию под леса в условиях глинистого грунта?
На глинистых грунтах, склонных к вспучиванию и просадке, необходимо устанавливать опорные плиты площадью не менее 0.8 м² и толщиной 50–80 мм. Грунт должен быть уплотнен до плотности не менее 0.95 от максимума по ПРО. Допустимое давление на грунт — не более 0.08 МПа. При высокой влажности рекомендуется устройство дренажного слоя или подсыпка щебнем. Леса на глине без подготовки основания могут просесть на 20–50 мм, что нарушает геометрию всей конструкции и создает риск обрушения.
Можно ли собирать леса при температуре -25 °C?
Да, сборка лесов при -25 °C допускается, но только для стальных конструкций с проверкой хрупкости стали по ГОСТ 5265-2019. Алюминиевые элементы теряют пластичность и могут треснуть при ударах. При низких температурах необходимо использовать инструменты с антизамерзающими смазками, избегать резких ударов и проверять все соединения на герметичность. Леса, собранные при -25 °C, должны быть проверены после оттаивания — возможны микротрещины и ослабление крепежа.
Какова максимальная длина вылета настила без подпорок?
Максимальная длина вылета настила без дополнительных подпорок — 1.2 метра для стальных и 0.8 метра для алюминиевых систем. Превышение этого значения требует установки подпорок, распорок или подвесных тросов. В противном случае настил прогибается, что создает риск падения инструментов и людей. Длина вылета указывается в паспорте лесов и должна соблюдаться строго — даже если настил кажется «достаточно прочным».
