Экскаватор-паук: где применяют

Техническое определение и конструктивная суть

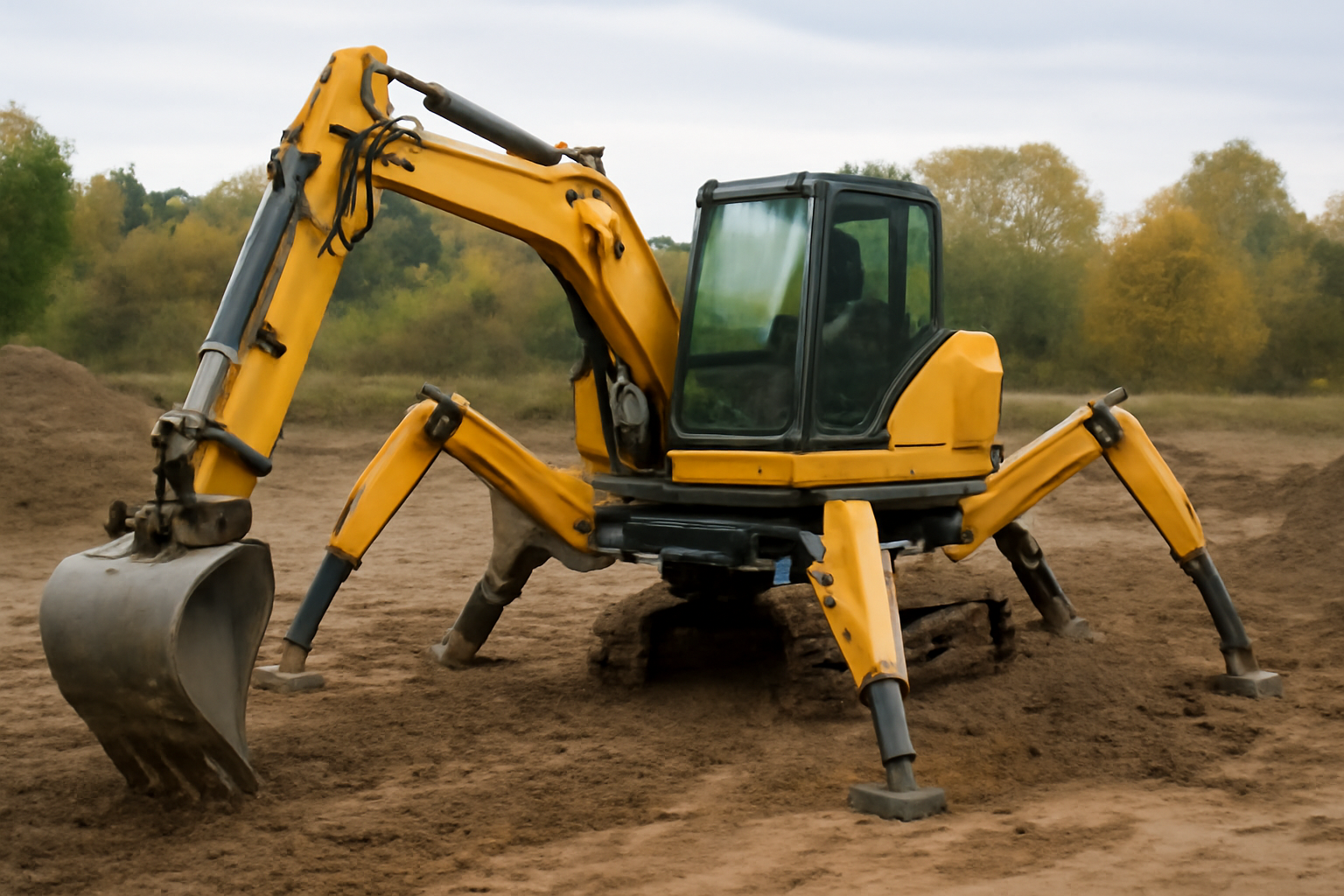

Экскаватор-паук — это компактный гусеничный или колёсный машинный агрегат с четырьмя гидравлическими опорными ногами, обеспечивающими устойчивость на неровной поверхности, и поворотной платформой с одноковшовым или многорычажным рабочим органом, предназначенным для маневренной земляной работы в ограниченных пространствах. В отличие от традиционных экскаваторов, он не требует развертывания на ровной площадке: каждая из четырёх опор может независимо подниматься, опускаться и смещаться в горизонтальной плоскости, что позволяет машине стабильно работать на склонах до 45°, в лесных массивах, на узких улицах или в зонах с подземными коммуникациями. Конструкция базируется на принципе гидростатической стабилизации, где каждый цилиндр опоры управляет давлением в отдельной гидравлической линии, а центр тяжести всегда удерживается в пределах базы опор, даже при максимальном вылете стрелы. Такой подход исключает необходимость в противовесе, что снижает общую массу на 20–35% по сравнению с экскаваторами аналогичной мощности.

Основные узлы включают: поворотную платформу с гидромотором и редуктором, двухуровневую стрелу с телескопическим или шарнирным сочленением, гидравлическую систему с переменным расходом (80–160 л/мин), систему управления с электрогидравлическим пропорциональным контролем, а также блоки предохранительных клапанов и датчики угла наклона. Рабочее оборудование может быть заменено в течение 15–25 минут без специнструмента — это ключевое преимущество для многофункциональных задач. Гусеничная база обеспечивает давление на грунт 0,2–0,6 кг/см², что позволяет работать на мягких, заболоченных или покрытых асфальтом поверхностях без повреждения основания. Колёсные версии, хотя и менее устойчивы на уклонах, имеют скорость передвижения до 8 км/ч и применяются на участках с твёрдым покрытием и короткими перебазировками.

Цикл работы и технологические особенности

Цикл работы экскаватора-паука состоит из четырёх фаз: позиционирование, копание, транспортировка и разгрузка. На этапе позиционирования все четыре опоры выдвигаются и фиксируются на поверхности, создавая стабильную платформу. Угол наклона определяется датчиками, а система автоматически компенсирует перекос до 12° без ручной коррекции. Это позволяет работать на склонах, насыпях и в ямах с вертикальными стенками, где обычный экскаватор требует предварительной планировки. В отличие от стандартных машин, паук не «перекашивается» при подъёме ковша: гидравлические цилиндры поддерживают горизонтальное положение платформы, даже если одна из опор находится на 40 см выше другой.

При копании используется комбинированный режим: гидравлические цилиндры стрелы и ковша синхронизируются, что позволяет выполнять «дуговой» или «шаговый» метод вскрытия грунта. Это особенно эффективно при работе с плотными суглинками, скальными включениями или уплотнённым асфальтобетоном. Ковш может быть оснащён зубьями с твёрдосплавными наплавками, что увеличивает срок службы в 2–3 раза. Транспортировка грунта осуществляется с поворотом платформы на 360°, при этом стрела может быть выдвинута до 7–12 м, в зависимости от модели. Разгрузка происходит в контейнер, самосвал или на отвал — при этом машина не требует перестановки на каждую новую точку разгрузки, что экономит до 30% времени по сравнению с классическими экскаваторами.

Особенностью цикла является возможность работы в режиме «точечного копания»: при необходимости машина может копать на глубину до 3,5 м с вылетом стрелы 5 м, не смещая базу. Это критично при раскопках вблизи фундаментов, коммуникаций или деревьев. Дополнительно возможна работа с навесным оборудованием, не требующим подачи мощности от двигателя — например, гидромолотом или гидрощипом, что расширяет спектр применений. Эффективность цикла достигает 40–70 м³/час в лёгких грунтах, снижаясь до 15–30 м³/час при плотных смесях с галькой или валунами.

Классификация и типы экскаваторов-пауков

Экскаваторы-пауки классифицируются по массе, типу ходовой части и мощности силовой установки. По массе выделяют три основных класса: лёгкие (до 3 тонн), средние (3–6 тонн) и тяжёлые (6–10 тонн). Лёгкие модели, такие как Kubota KX018-4 или Takeuchi TB140, предназначены для работ в садах, на террасах и в помещениях. Их ширина не превышает 90 см, что позволяет проходить через стандартные дверные проёмы. Средние машины — наиболее востребованные: они сочетают маневренность с достаточной мощностью для уличных раскопок и работ на строительных площадках. Тяжёлые версии, включая Bobcat E85 или Caterpillar 303.5, применяются в дорожном строительстве и на крупных коттеджных поселках, где требуется высокая производительность и устойчивость на склонах.

По типу ходовой системы различают гусеничные и колёсные модели. Гусеничные — универсальны, подходят для любых типов грунта, включая снег, грязь и рыхлый песок. Их давление на грунт составляет 0,2–0,5 кг/см². Колёсные версии, например, JCB 525-60, имеют меньшую проходимость, но в 2–2,5 раза выше скорость передвижения и меньший расход топлива. Они эффективны на твёрдых покрытиях: асфальте, бетоне, уплотнённой щебёнке. По типу привода различают дизельные (90–100% моделей) и электрические (в основном для закрытых помещений). Электрические машины работают без выхлопов, но требуют подключения к сети или наличия аккумуляторной батареи ёмкостью не менее 48 В/100 А·ч.

По типу рабочего оборудования выделяют три основных конфигурации: одноковшовые, многорычажные и универсальные. Одноковшовые — стандартные, с ковшом объёмом 0,05–0,3 м³, используются для земляных работ. Многорычажные (с двойным или тройным шарниром) обеспечивают лучший контроль при копании в узких пространствах, например, при расчистке канав вдоль заборов. Универсальные модели позволяют менять навесное оборудование без инструментов — это ключевое преимущество при комбинированных задачах. Каждый тип имеет свои зоны применения, и выбор зависит от характера участка, а не от бюджета.

Совместимость навесного оборудования и расширение функций

Современные экскаваторы-пауки стандартизированы по системе быстрого крепления, соответствующей стандарту ISO 13031. Это позволяет использовать навесное оборудование от разных производителей — при условии совместимости по гидравлическому потоку и давлению. Наиболее востребованными являются: гидромолоты (давление 150–220 бар, расход 60–120 л/мин), гидрощипы (мощность 15–30 кВт, усилие 10–25 т), роторные ковши (обороты 100–300 об/мин), гидравлические грабли и виброуплотнители. Гидромолоты применяются при разрушении бетонных фундаментов, асфальта или старой кладки. Гидрощипы — при извлечении деревьев, уборке веток и демонтаже ограждений. Роторные ковши эффективны при уборке листьев, снега или мелких отходов, особенно в парках и на территориях с газонами.

При выборе навесного оборудования важно учитывать не только его мощность, но и гидравлические параметры. Слишком мощный гидромолот на малом экскаваторе вызывает перегрузку насоса, что приводит к перегреву гидравлики и сокращению срока службы гидрораспределителя. Оптимальное соотношение: расход гидравлики от 80 л/мин и давление не ниже 180 бар. Для работы с гидрощипом требуется не только давление, но и стабильный поток — при падении давления ниже 140 бар щипы начинают «западать» в материале. Виброуплотнители используются для уплотнения грунта после засыпки траншей и требуют частоты колебаний 2000–4000 об/мин, что доступно только на машинах с высокой производительностью гидронасоса.

Дополнительно существуют специализированные насадки: фрезы для асфальта, щетки для уборки, крюки для перетаскивания балок и даже буровые установки с диаметром отверстия до 250 мм. Все они подключаются через быстросъёмные фланцы и не требуют перенастройки двигателя. При этом важно соблюдать баланс: использование тяжёлого оборудования на лёгкой платформе снижает устойчивость и увеличивает риск опрокидывания. Рекомендуется проверять паспортные данные насадки и сопоставлять их с техническими характеристиками экскаватора — не все производители указывают совместимость в явном виде.

Регламент технического обслуживания и контроль расходников

Регламент ТО экскаватора-паука строго регламентирован производителем и зависит от интенсивности эксплуатации. При средней нагрузке (4–6 часов в день, 5 дней в неделю) базовый ТО проводится каждые 250 моточасов. При интенсивной работе (более 8 часов в день) интервал сокращается до 150 моточасов. Ключевые контрольные точки включают: уровень и качество гидравлического масла, состояние фильтров, износ гусениц или шин, натяжение цепей, герметичность шлангов, работу датчиков наклона и давления. Гидравлическое масло должно соответствовать стандарту ISO 11158, класса HM 46, и меняться каждые 500 моточасов. При работе в пыльной среде интервал сокращается до 300 часов.

Фильтры: топливный — заменяется каждые 250 часов, гидравлический — каждые 500, воздушный — каждые 100–200 часов в зависимости от пыльности. Воздушный фильтр необходимо очищать ежедневно при работе в условиях стройплощадки. Гусеницы проверяются на износ по глубине рисок — при снижении на 60% от первоначальной глубины требуется замена. Колёсные модели требуют проверки давления в шинах перед каждым запуском — оно должно находиться в диапазоне 3,5–4,5 бар. Шарниры стрелы и опор должны смазываться каждые 50 часов с использованием высокотемпературной смазки на литиевой основе (NLGI 2).

Расходники: зубья ковша — заменяются при износе более 40%, гидравлические шланги — при появлении трещин или вспучивания, уплотнительные кольца — при подтекании масла. Датчики наклона и давления калибруются раз в год или после каждого ремонта гидравлической системы. Основная причина отказов — загрязнение гидравлики: 70% поломок связаны с попаданием пыли, влаги или металлической стружки в систему. Для предотвращения этого рекомендуется использовать фильтры с классом очистки ISO 16/14 и избегать заправки масла из нестандартных ёмкостей. В условиях высокой влажности (более 80%) необходимо устанавливать осушители воздуха в баке гидравлики.

Типичные отказы и методы диагностики

Наиболее частые отказы экскаваторов-пауков связаны с гидравлической системой, ходовой частью и электроникой управления. Первая группа — утечки и перегрев. Причиной становятся изношенные уплотнения, повреждённые шланги или неправильное давление в системе. Симптомы: медленное перемещение стрелы, падение мощности ковша, шум в гидронасосе. Диагностика: проверка давления на выходе насоса (должно быть 200–250 бар), замер температуры масла (не выше 85°C). При превышении температуры требуется остановка, охлаждение и проверка радиатора. Вторая группа — проблемы с опорами: неравномерное выдвижение, «проваливание» одной ноги. Причина — неисправность гидрораспределителя или засорение клапанов. Необходима промывка гидросистемы и замена фильтров.

Третья группа — износ шарниров и тяг. При длительной работе на склонах или с тяжёлыми насадками происходит ускоренный износ пальцев и втулок. Признак: посторонний стук при движении стрелы. Диагностика: визуальный осмотр, замер люфта. При люфте более 3 мм требуется замена. Четвёртая группа — сбои в электронике: датчики наклона, панель управления, датчики давления. Причиной часто становится влага или окисление контактов. Решение — проверка герметичности корпусов, очистка разъёмов, замена кабелей при трещинах изоляции. Пятая группа — проблемы с двигателем: затруднённый запуск, дым, падение мощности. Часто связаны с забитым топливным фильтром или неисправной форсункой. Важно использовать топливо с содержанием серы не более 10 мг/кг — высокосернистое топливо вызывает быстрый износ топливной системы.

Для предотвращения отказов рекомендуется вести журнал ТО с записью моточасов, дат замен и выявленных неисправностей. Система диагностики на большинстве моделей имеет встроенный самодиагностический режим — при включении зажигания на дисплее появляется код ошибки (например, E05 — перегрев гидравлики). Понимание кодов позволяет быстро определить проблему и избежать дорогостоящего ремонта. В условиях высокой нагрузки рекомендуется проводить еженедельный осмотр гидравлики, включая проверку шлангов на вспучивание и наличие масляных пятен.

Экономика эксплуатации и стоимость

Стоимость экскаватора-паука варьируется в зависимости от класса, комплектации и региона. Лёгкие модели (до 3 тонн) стоят ориентировочно 1,8–2,8 млн рублей, средние — 3,2–5,5 млн рублей, тяжёлые — 6–9,5 млн рублей. Электрические версии дороже на 20–30% из-за стоимости аккумуляторной системы. Стоимость навесного оборудования: гидромолот — от 250 тыс. до 700 тыс. рублей, гидрощип — от 400 тыс. до 1,1 млн рублей, роторный ковш — от 180 тыс. до 450 тыс. рублей. Стоимость аренды — 2500–8000 рублей в смену (8 часов), в зависимости от региона и класса машины. В крупных городах цены выше, в сельской местности — ниже на 15–25%.

Расход топлива: лёгкие модели — 3–5 л/час, средние — 5–8 л/час, тяжёлые — 8–12 л/час. Расход гидравлического масла — 20–40 литров при замене. Стоимость замены фильтров — 8–15 тыс. рублей за комплект. Амортизация — 20–25% в год при интенсивной эксплуатации (более 1000 моточасов в год). Окупаемость зависит от загрузки: при работе 5 дней в неделю и 6 часов в день, с производительностью 25 м³/час, при стоимости земляных работ 1200 руб./м³, окупаемость составит 8–14 месяцев. При средней загрузке 3 часа в день — 18–24 месяца. Для проектов с сезонным характером (например, ландшафтные работы весной и осенью) аренда остаётся более выгодной.

Практические выводы: когда выбирать экскаватор-паук

Экскаватор-паук — не универсальная замена стандартному экскаватору, а целевое решение для задач, где важны точность, устойчивость и маневренность. Его преимущество проявляется в условиях ограниченного пространства, неровного рельефа, близости коммуникаций и необходимости быстрой смены навесного оборудования. Если задача — выкопать траншею вдоль забора, разобрать старый фундамент в дворе, убрать деревья в парке или провести земляные работы в зоне с подземными кабелями — экскаватор-паук будет оптимальным выбором. В условиях открытой стройплощадки с доступом к технике и большой глубиной копания (более 4,5 м) предпочтительнее классический экскаватор 10–20 тонн.

При выборе важно не гнаться за максимальной мощностью. Машина с избыточной мощностью и весом увеличивает расход топлива, стоимость аренды и риск повреждения покрытий. Для работ в городе или на даче достаточно средней модели с гусеничной базой и объёмом ковша 0,18 м³. Для работ в лесу или на склоне — тяжёлая гусеничная версия с датчиками наклона и системой стабилизации. Колёсные модели оправданы только при частых перебазировках на твёрдых покрытиях и при работе с низкой нагрузкой. Электрические — исключительно для закрытых помещений, архитектурных реставраций и объектов с жёсткими экологическими требованиями.

: экскаватор-паук — это не «маленький экскаватор», а самостоятельный класс машин с уникальными технологиями. Его применение требует обучения оператора: управление четырьмя опорами и стрелой одновременно — это навык, который не передаётся от опыта работы с традиционными машинами. Рекомендуется проходить специализированный курс по эксплуатации экскаваторов-пауков, включая отработку аварийных ситуаций. Только при правильном выборе, эксплуатации и обслуживании этот тип техники окупается в сжатые сроки и становится неотъемлемой частью производственного процесса.
