Экскаватор для прокладки коммуникаций

Классификация: какие экскаваторы подходят для коммуникаций

Для прокладки коммуникаций — труб, кабелей, каналов — не подойдёт ни один экскаватор подряд. Нужен инструмент, который умеет работать точно, аккуратно и в ограниченном пространстве. Всё зависит от глубины, диаметра и типа прокладываемой системы. Разделяют три основных класса: мини-экскаваторы, компактные и средние. Мини-экскаваторы — от 1 до 4 тонн — используют для узких траншей под водопровод, газопровод, слаботочные кабели. Их ширина прохода — 80–110 см, что позволяет работать вдоль заборов, вдоль тротуаров, между зданиями. Компактные — от 5 до 10 тонн — подходят для канализационных и тепловых сетей, где траншея глубиной 1,5–2,5 м, а ширина — 1,2–1,8 м. Средние — от 12 до 25 тонн — применяют при прокладке магистральных водоводов, газопроводов диаметром 400 мм и более, когда требуется высокая мощность и устойчивость на сложных грунтах.

: экскаватор для коммуникаций — не просто «маленький экскаватор». Он должен быть сбалансирован по массе, центру тяжести и моменту копания. Если взять слишком большой агрегат для узкой траншеи — вы просто не сможете развернуть ковш, а гусеницы будут давить на края, руша опору. Если взять слишком маленький — не справитесь с плотным грунтом или каменистым слоем. Выбор начинается с расчёта объёма земляных работ и глубины траншеи, а не с внешнего вида машины.

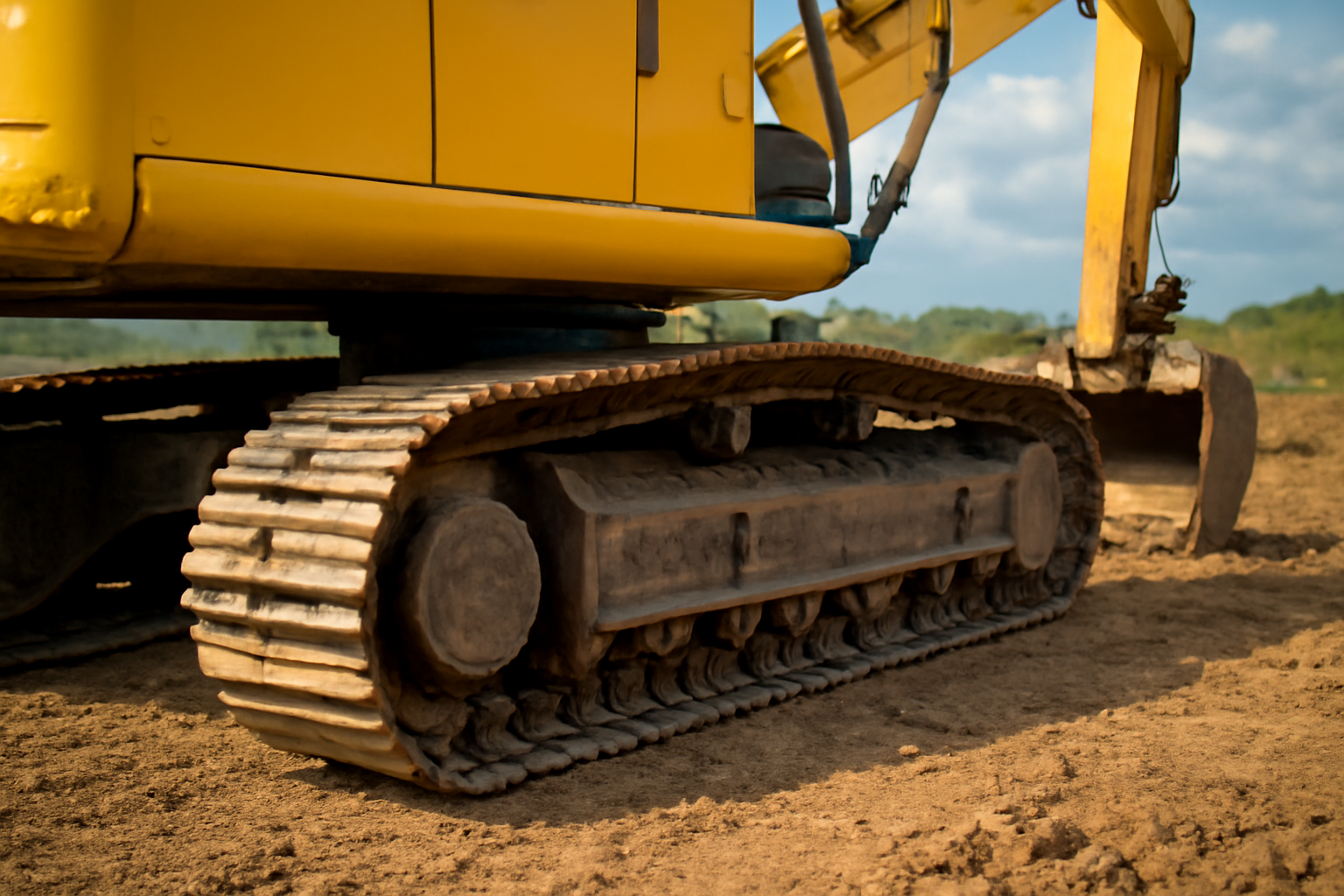

Ещё один критерий — тип ходовой части. Гусеничные — лучше на рыхлых, влажных, неуплотнённых грунтах. Колёсные — быстрее в перемещении между участками, но требуют подготовленного подъезда и не работают на склонах круче 15°. Для городских условий с узкими проездами и бетонными плитами чаще выбирают гусеничные мини-экскаваторы. На открытых участках, где есть доступ к дороге — можно рассмотреть колёсные компактные модели.

Конструкция: что делает экскаватор пригодным для точной прокладки

У экскаватора для коммуникаций есть три ключевые конструктивные особенности, отличающие его от универсальных моделей. Первая — короткая стрела и ковш с узким профилем. Стрела длиной 2,5–3,5 м позволяет точно контролировать глубину копания без «перекопа». Ковш шириной 25–45 см — идеален для траншей под ПНД-трубы диаметром 110–200 мм. У таких ковшей уменьшенная ёмкость — 15–40 литров — но это не недостаток, а преимущество: меньше земли за раз = меньше ошибок, меньше перегрузки грунта на края траншеи.

Вторая особенность — поворотный платформенный узел с малым радиусом. У мини-экскаваторов радиус поворота может быть меньше ширины самой машины. Это называется «повёртка без хвоста» (zero-tail swing). Такая конструкция позволяет работать вплотную к стенам, заборам, фундаментам, не рискуя задеть соседние конструкции. Без этой функции вы не сможете прокладывать коммуникации в плотной застройке. Платформа поворачивается на 360°, и при этом хвостовая часть не выходит за гусеницы. Это критично для улиц с двухсторонним движением или вдоль многоквартирных домов.

Третья — система гидравлики с плавным управлением. Для точной прокладки нужна не мощность, а деликатность. Гидравлические клапаны должны обеспечивать плавный пуск и остановку ковша, без рывков. Есть специальные режимы: «точное копание» (precision mode), при котором подача масла ограничена, а скорость снижена. Это позволяет не повредить существующие коммуникации при вскрытии, не разрушить борта траншеи и не перекопать дно. У некоторых моделей есть датчики глубины и углов стрелы — они выводят данные на экран, помогая машинисту контролировать параметры без постоянного измерения рулеткой.

Цикл работы: как правильно копать траншею под коммуникации

Цикл прокладки коммуникаций — это не просто копание. Это последовательность из шести этапов: разметка, вскрытие верхнего слоя, формирование траншеи, проверка глубины и уклона, укладка труб, засыпка. Каждый этап требует своего подхода. Разметка — по проекту, с учётом отступов от фундаментов, деревьев, других коммуникаций. По СП 45.13330.2017 минимальный отступ от фундамента — 1,5 м для водопровода, 3 м для газопровода. Проверяйте актуальную редакцию.

Вскрытие верхнего слоя — 20–30 см — делают широким ковшом или грейфером, чтобы не повредить подземные сети. Затем переходят к узкому ковшу. Копать нужно не «вглубь», а «вперёд»: движение стрелы вперёд с небольшим опусканием, постепенное углубление. Каждые 50–70 см — остановка, проверка глубины и уклона. Уклон для дренажа — 1–3% (1–3 см на метр). Нарушение уклона — причина 70% аварий в канализации. Используйте лазерный нивелир или гидроуровень.

Формирование траншеи — это не выемка, а «вырезание». Ковш не должен касаться дна резко. Лучше делать 3–4 прохода с глубиной 10–15 см за раз. Так грунт не разрушается, дно остаётся ровным. После копания — проверка на камни и корни. Их нужно убирать вручную или с помощью грейфера. Потом — укладка труб. Не кладите трубу прямо на землю. Подложите песчаную подушку толщиной 10–15 см. Засыпать — тоже поэтапно: сначала мелкий грунт, потом — крупный. Каждые 20–30 см — уплотнение. Не уплотняйте сразу всё — это приведёт к проседанию и трещинам.

Виды навески и совместимость с оборудованием

Экскаватор — это платформа. Его возможности определяются навеской. Для коммуникаций используют пять основных типов. Первый — узкий ковш. Ширина 25–45 см, ёмкость 15–40 л. Подходит для ПНД, ПВХ, керамических труб. Второй — грейфер. Используется для удаления корней, камней, крупного мусора. Третий — рыхлитель. Применяется для твёрдых грунтов: глина, суглинок, скальные включения. Рыхлитель с двумя зубьями и шагом 20–30 см позволяет разрушить грунт без копания. Четвёртый — вибрационный вибропогружатель. Используется для установки ограждений, шпунтовых свай вдоль траншеи. Пятый — траншейный резак (траншейный резец). Это специальная насадка, которая срезает грунт по вертикали, как пила. Применяется для глубоких траншей до 4 м, где нужна вертикальная точность.

Совместимость — не только по размеру, но и по давлению. Каждая насадка требует определённого объёма гидравлического масла в минуту (л/мин) и давления (бар). Например, узкий ковш требует 80–120 л/мин, рыхлитель — 120–180 л/мин. Если вы подключите рыхлитель к экскаватору с расходом 60 л/мин — он будет работать вяло, перегреваться и выйдет из строя. Проверяйте паспорт насадки и паспорт экскаватора. У большинства производителей есть таблицы совместимости — их нужно сохранять на планшете машиниста.

Техническое обслуживание: что проверять после каждого дня

Экскаватор для коммуникаций — это инструмент, который работает в агрессивной среде: грязь, вода, песок, камни, химические остатки от труб. Поэтому ТО — не раз в месяц, а после каждого рабочего дня. Первое, что нужно делать — промывать гусеницы и ходовую часть. Забитые гусеницы — причина перегрева гидравлики и поломки натяжных роликов. Используйте воду под давлением, но не горячую. После промывки — сушка сжатым воздухом.

Второе — проверка гидравлики. Каждый день — уровень масла, наличие утечек, состояние фильтров. Гидравлический фильтр меняют каждые 500 часов, но в условиях прокладки коммуникаций — каждые 250–300 часов. Грязное масло — главная причина выхода из строя гидронасосов. Проверяйте цвет масла: если оно тёмно-коричневое, с взвесью — менять немедленно. Не ждите «пока загорится лампочка».

Третье — осмотр ковша и стрелы. Ковш — главный изнашиваемый элемент. Проверяйте лезвия на износ. Если толщина кромки меньше 5 мм — заменяйте. Угол лезвия должен быть 15–20°. Если он стал 30° — ковш уже не копает, а «сгребает». Стрела — проверяйте шарниры. Должны быть смазаны. Если шарнир скрипит — значит, смазка вымыта. Применяйте термостойкую смазку с антикоррозийными добавками. Не используйте универсальные смазки из автомагазина — они не выдерживают нагрузки и температуры.

Четвёртое — электроника. Датчики глубины, углов, давления — это не украшения. Они работают на базе гидравлических датчиков и электронных блоков. Проверяйте их показания на точность. Для этого — копайте на известной глубине и сравнивайте с рулеткой. Если отклонение больше 2 см — калибровка или замена датчика.

Частые отказы и как их избежать

Самый частый отказ — перегрев гидравлики. Причина — несоответствие насадки и расхода масла, или забитый радиатор. В жару, при работе на плотном грунте, гидравлика может нагреваться до 110–120°C. При этом масло теряет вязкость, уплотнения начинают течь. Решение — не перегружать машину. Делайте перерывы каждые 45–60 минут. Чистите радиатор сжатым воздухом. Не оставляйте экскаватор на солнце после работы — пусть остынет на тени.

Второй отказ — поломка гусеничной ленты. Происходит из-за неправильного натяжения. Слишком слабая — лента соскакивает. Слишком натянутая — рвётся. Норма — прогиб 15–25 мм при нагрузке 50 кг на центр. Проверяйте это ежедневно. Также — следите за износом направляющих роликов. Если они изношены — лента начинает «гулять» и стирает боковые кромки. Заменяйте ролики в комплекте — не по одному.

Третий — выход из строя гидронасоса. Причина — попадание воздуха в систему. Воздух попадает при неправильной заправке масла или при утечке на всасывающей магистрали. Симптомы — шум, вибрация, падение мощности. Решение — проверяйте все соединения на впускной линии. Заправляйте масло через фильтр, не лейте «всухую». После заправки — запустите двигатель и дайте поработать 5 минут на холостом ходу — чтобы выгнать воздух.

Четвёртый — разрушение стрелы. Происходит при неправильной технике копания: когда машинист «дергает» стрелу, чтобы вытащить ковш из грунта. Это создаёт ударные нагрузки. Стрела — не рычаг. Ковш должен выниматься плавно. Если вы чувствуете рывок — остановитесь, проверьте, не застрял ли ковш. Используйте рыхлитель, если грунт слишком плотный.

Стоимость: что платить и как окупать

Стоимость экскаватора для прокладки коммуникаций зависит от класса, комплектации и региона. Мини-экскаватор 2–3 тонны — от 800 000 до 1,4 млн рублей. Компактный 7–10 тонн — от 2,2 до 3,8 млн. Средний 15–25 тонн — от 5 до 8 млн. Цены варьируются в зависимости от наличия навески, гидравлических модулей, датчиков и гарантии. Новые модели с системой точного копания могут стоить на 20–30% дороже. Не покупайте «с рук» без техосмотра — 70% таких машин имеют скрытые повреждения гидравлики или стрелы.

Окупаемость — это не «за сколько дней окупится» — это «сколько прибыли даёт за месяц». Формула:
Прибыль = (Доход от работ — Расходы на топливо, ТО, зарплату) × Количество рабочих дней.
Средний доход за день — 15 000–25 000 руб. (в зависимости от региона и типа работ). Расходы: топливо — 300–500 руб./день, ТО — 10 000–15 000 руб./месяц, зарплата машиниста — 60 000–80 000 руб./мес. При загрузке 20 дней в месяц, прибыль — от 150 000 до 300 000 руб. Окупаемость — 8–18 месяцев. Зависит от загрузки.
