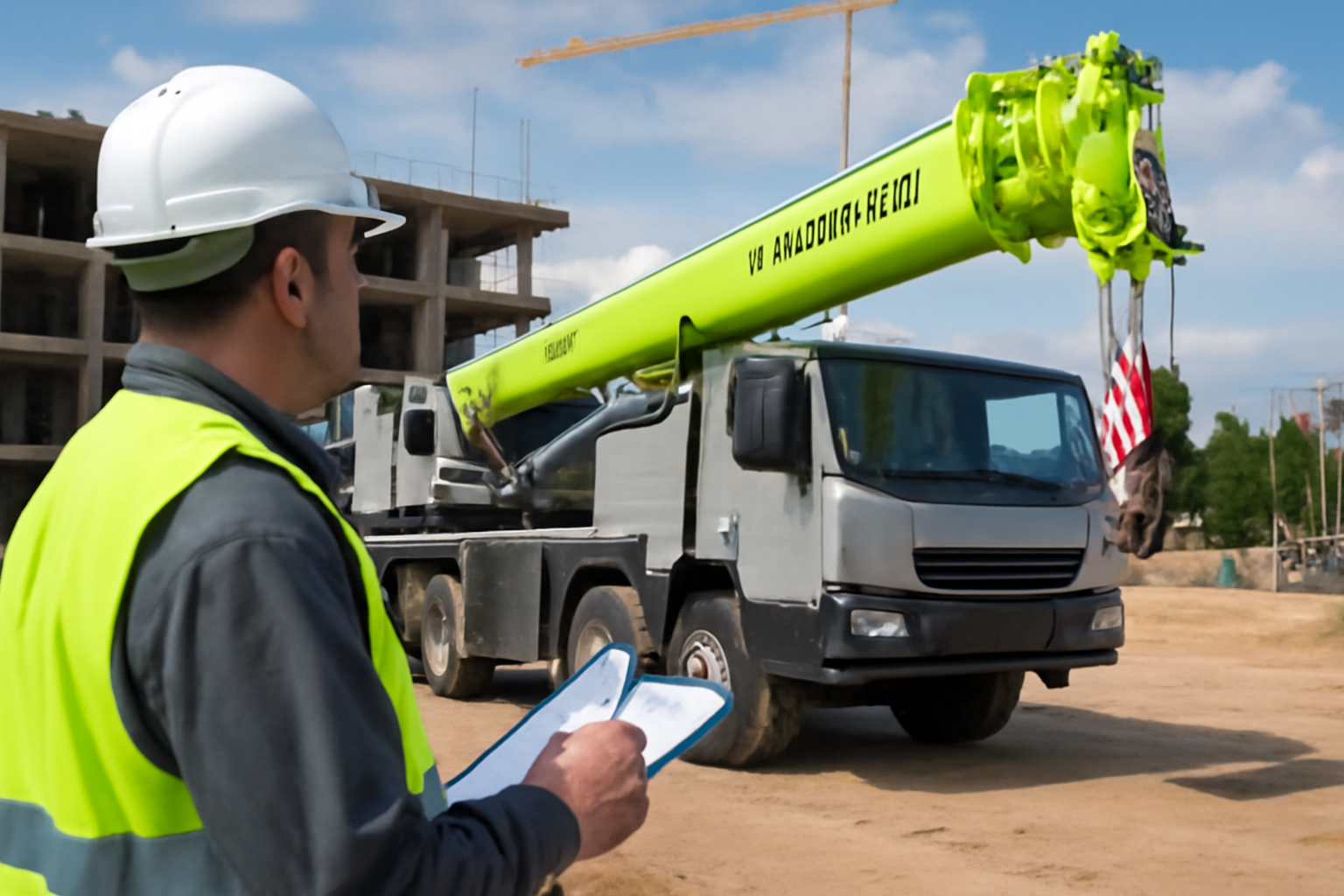

Автокрок Zoomlion: обзор
Теория · Практика · Экономика
Распространённые ошибки
Самая частая ошибка — выбор автокрана по максимальной грузоподъёмности на полном вылете. Прорабы видят цифру «60 тонн» на борту и думают: «Вот он — наш кран». Но на вылете 30 метров эта же модель может поднимать всего 1,8 тонны. В итоге — задержка на монтаже, перерасход топлива, оплата за простой бригады. Всё потому, что не учли диаграмму грузоподъёмности, а не только паспортную цифру.
Вторая ошибка — покупка крана с грузоподъёмностью «на всякий случай», чтобы «не переплачивать за лишнее». Но если кран работает на пределе, его ресурс сокращается в 2–3 раза. Вибрации, перегрузки на стреле, частые торможения — всё это убивает гидравлику, шарниры и ходовую. Кран, который «чуть-чуть не тянет», — это кран, который скоро сломается, а ремонт обойдётся в 40–60% от стоимости нового.
Третья ошибка — игнорирование условий эксплуатации. Кран с колёсной базой 4,2 м и минимальным радиусом поворота 5,1 м идеален для узких улиц, но если его поставить на стройку с грунтом ИГМ-3, он будет проседать, и монтажники не смогут выставить стабилизаторы. Или, наоборот, берут тяжёлый кран с гусеничной ходовой для работы на асфальте — ненужные траты на транспортировку, разрешения и оплату шин.
Четвёртая — не учитывают высоту подъёма. Стрелы у Zoomlion могут быть от 20 до 75 метров, но если строите 12-этажку, а кран с максимальной высотой 45 м, то вы не дотянете до последнего этажа. Даже если грузоподъёмность на 20-метровом вылете — 25 тонн, это не поможет, если крюк не дотягивается до места монтажа.
Почему так происходит
Всё потому, что выбор автокрана не сводится к цифрам в каталоге. Это инженерная задача: совместить груз, высоту, вылет, грунт, пространство, частоту смены точек подъёма и срок службы. Каталоги продают краны, а реальная стройка требует решения задачи. Прорабы, которые не разбираются в диаграммах грузоподъёмности, ошибаются — и платят за это деньгами и сроками.
Производитель Zoomlion не скрывает характеристики — они открыты. Но в российской практике многие закупщики работают по «предыдущему опыту»: «У нас в прошлом году был кран 40 т — и всё было нормально». А потом приходит новый объект с другим грузом, другим радиусом, другим грунтом — и кран не справляется. Нет анализа — нет правильного выбора.
Ещё одна причина — отсутствие технической поддержки на этапе закупки. Если вы не консультируетесь с инженером Zoomlion или дилером, который знает, как работает кран в вашем регионе, вы получаете «стандартную модель», а не адаптированную под задачу. В Казани и в Махачкале требования к крану — разные. В одном случае важна морозостойкость гидравлики, в другом — устойчивость к пыли и песку.
И последнее — ошибки в планировании. Монтажники не знают, сколько времени займёт установка стрелы, как часто придётся переставлять кран, где ставить грузы. Без этого не построишь эффективную схему. Кран — не просто машина, а часть технологического процесса. Его выбирают не для того, чтобы «был», а чтобы «работал».
Правильный подход
Начните с анализа задачи. Составьте список всех грузов, которые нужно поднимать: максимальный вес, высота подъёма, вылет от центра крана, частота подъёмов в смену. Затем — замерьте площадку: минимальный радиус поворота, тип грунта, наличие препятствий, высота линий электропередачи, расстояние до края выемки. Без этих данных выбор крана — как покупка обуви по описанию «удобная».
Второй шаг — возьмите диаграмму грузоподъёмности конкретной модели Zoomlion. Не паспорт — диаграмму. Она показывает, сколько вы можете поднять при каждом вылете и угле наклона стрелы. Важно: диаграммы бывают для стандартной стрелы, для удлинённой, для стрелы с грузовой тележкой. Уточните, какая именно у вас будет комплектация.
Третий шаг — посмотрите на ходовую часть. Если вы работаете на мягком грунте — выбирайте кран с широкой колёсной базой и возможностью установки дополнительных опор. Если на асфальте — можно брать более лёгкую версию. Не забывайте про массу крана: если он весит 50 тонн, то транспортировка на платформе обойдётся в 2–3 раза дороже, чем для крана 25 тонн.
Четвёртый шаг — оцените сервис. Zoomlion — это не просто кран. Это система: дилер, запчасти, сервисные центры. В Сибири и на Дальнем Востоке — не везде есть техподдержка. Проверьте, есть ли дилер в вашем регионе, и как долго ждут запчасти. Никакие технические параметры не спасут, если кран сломался, а запчасть приедет через три недели.
Пятый шаг — посчитайте окупаемость. Не по цене, а по производительности. Кран, который поднимает 10 тонн за 8 минут, а не за 15, экономит 1,5 часа в смену. За месяц — 30 часов. Это 3–4 дополнительных монтажных смены. Сравните: разница в цене между краном 25 и 35 тонн — 2,5 млн рублей. Сколько это стоит в часах простоя? Часто разница окупается за 2–3 месяца.
Классы автокранов Zoomlion и их задачи
Zoomlion выпускает автокраны в трёх основных классах: легкие (до 25 т), средние (25–60 т) и тяжёлые (60–150 т). Каждый класс решает свою задачу. Не пытайтесь «впихнуть» лёгкий кран в тяжёлую задачу — это смерть для машины. Не покупайте тяжёлый кран для монтажа каркасов 5-этажек — это лишние траты на транспорт, разрешения и топливо.
Лёгкие краны — для монтажа лёгких конструкций: фасадные панели, вентиляционные блоки, кровельные элементы, ёмкости до 5 тонн. Используются в жилом строительстве, на объектах с ограниченным пространством. Могут проезжать по городским улицам без сопровождения. Вес — до 30 тонн, высота стрелы — до 45 м.
Средние краны — для промышленных зон, монтажа каркасов, крупных блоков, прокладки трубопроводов. Работают на складах, на промплощадках, на стройках с бетонными конструкциями до 15 тонн. Это самые востребованные — 70% всех заказов в России. Стрелы до 75 м, грузоподъёмность до 60 т на коротких вылетах.
Тяжёлые краны — для энергетики, нефтегаза, мостостроения, монтажа турбин и реакторов. Требуют специальных разрешений, сопровождения, крупных площадок. Часто используются на длительных проектах, где кран стоит месяцами. Вылет до 100 м, грузоподъёмность до 150 т, но только на вылете до 10–15 м.
Таблица: Классы автокранов Zoomlion — диапазоны характеристик
| Класс | Грузоподъёмность, т | Вылет стрелы, м | Масса крана, т | Высота подъёма, м | Типичные задачи |
|---|---|---|---|---|---|
| Лёгкие (30–50 т) | 15–25 | 20–45 | 20–30 | 30–45 | Фасадные панели, кровля, ёмкости, блоки до 5 т |
| Средние (50–80 т) | 25–60 | 30–75 | 35–55 | 45–75 | Каркасы, бетонные блоки, трубы, оборудование до 15 т |
| Тяжёлые (80–150 т) | 60–150 | 40–100+ | 60–120 | 60–100+ | Турбины, реакторы, мостовые пролёты, тяжёлые конструкции до 50 т |
Как выбрать модель под задачу — пошаговый алгоритм
Шаг 1. Определите максимальный вес груза. Не берите «на всякий случай» — измерьте реальный вес конструкции. Добавьте 10–15% на снаряжение, захваты, ветер. Если груз 12 т — берите кран с грузоподъёмностью не менее 14 т на нужном вылете.
Шаг 2. Измерьте вылет. От центра поворота крана до точки подъёма — это вылет. Если вы поднимаете балку на расстоянии 25 м от крана — вылет 25 м. Не забудьте про препятствия: если стрела должна проходить над зданием, добавьте 5–7 м к вылету.
Шаг 3. Уточните высоту подъёма. Считайте от земли до верхней точки монтажа. Добавьте 2–3 м на захват и свободный проход. Если монтируете на 10-м этаже (30 м), то вам нужен кран с высотой подъёма не менее 35 м.
Шаг 4. Проверьте грунт. Если грунт мягкий — вам нужен кран с широкой колёсной базой и усиленными опорами. Если асфальт — можно брать более лёгкую модель. Не забудьте про уклон: если площадка наклонена более чем на 3° — кран может опрокинуться даже при небольшой нагрузке.
Шаг 5. Выберите тип стрелы. Стандартная — для прямого подъёма. Удлинённая — для высотных работ. С тележкой — для точного позиционирования. Если вы работаете в условиях ограниченного пространства — выбирайте кран с грузовой тележкой: она позволяет двигать груз по стреле, не поворачивая всю машину.
Шаг 6. Проверьте сервис. Уточните у дилера: есть ли запчасти в вашем регионе? Сколько ждут? Есть ли выездной сервис? Если нет — кран может просто стоять месяцами. Никакой производитель не заменит локальную поддержку.
Шаг 7. Посчитайте окупаемость. Сравните цену крана и его производительность. Кран, который поднимает 10 тонн за 8 минут, а не за 15, экономит 7 минут на каждом подъёме. Если в смену 40 подъёмов — это почти 5 часов. За месяц — 100+ часов. Сколько стоит один час простоя вашей бригады? Часто разница в цене окупается за 2–3 месяца.
Регламент технического обслуживания Zoomlion
Регламент ТО Zoomlion строго регламентирован: каждые 250 моточасов — техобслуживание, каждые 1000 моточасов — капитальное. Но на практике в России, где кран работает 10–12 часов в день, 6 дней в неделю, моточасы нарастают быстро. Учитывайте: 1 час работы = 1 моточас. Значит, ТО нужно проводить каждые 25–30 рабочих дней.
При каждом ТО проверяйте: уровень масла в гидросистеме, состояние гидролиний на утечки, давление в системе, состояние фильтров (масляный, топливный, воздушный), натяжение цепей стрелы, износ тросов, состояние шарниров стрелы и поворотного устройства, работу тормозов, состояние опорных колёс и стабилизаторов. Не пропускайте визуальный осмотр — трещины в сварных швах могут быть незаметны, но опасны.
Расходники: масла (гидравлическое — ISO VG 46, моторное — 15W-40), фильтры (масляный, топливный, воздушный), тросы подъёмные (заменяются при износе более 10% проволок), тормозные колодки (износ 50% — замена), смазка для шарниров (литол-24 или аналог). Запасные части — не экономьте. Китайские аналоги для гидравлики Zoomlion часто приводят к поломкам насосов и клапанов.
При капитальном ТО (каждые 1000 моточасов) заменяют: гидронасосы, гидромоторы, клапаны, тросы подъёма, подшипники поворотного устройства, редукторы, сальники. Всё это делают только в сервисном центре с использованием оригинальных запчастей. Не пытайтесь делать это самостоятельно — это не «замена масла».
Важно: ведите журнал ТО. Записывайте дату, объём работ, заменённые детали, подписи ответственных. Это не просто формальность — это документ, который защитит вас в случае аварии. В суде, если кран упал, вас спросят: «А когда был последний ТО?». Ответ «никогда» — это конец.
Таблица: Расходники и периодичность замены
| Элемент | Тип | Периодичность замены | Признаки износа | Рекомендуемый аналог |
|---|---|---|---|---|
| Гидравлическое масло | ISO VG 46 | Каждые 250 моточасов | Потемнение, запах гари, пена | Shell Tellus S2 MX 46, Mobil DTE 25 |
| Масляный фильтр | Гидравлический | Каждые 250 моточасов | Увеличенная разница давления до/после | Hydra-Flex, Filtration Systems |
| Топливный фильтр | Двухступенчатый | Каждые 500 моточасов | Снижение мощности, трудный запуск | Donaldson P551322, Mann-Filter |
| Воздушный фильтр | Сухой, с предфильтром | Каждые 250 моточасов | Увеличение расхода топлива, дымный выхлоп | Donaldson P550037, Mann-Filter |
| Подъёмные тросы | Стальной, 6×19 | При износе >10% проволок | Разрывы, сплющенные пряди, коррозия | Оригинал Zoomlion, Konecranes |
| Тормозные колодки | Композитные | При износе >50% | Увеличенный тормозной путь, скрип | Bosch, ATE |
| Смазка шарниров | Литол-24 | Каждые 50 моточасов | Скрип, люфт, выдавливание | Shell Alvania RL2, Mobilux EP2 |
Таблица: Сравнение популярных моделей Zoomlion
| Модель | Грузоподъёмность, т | Макс. вылет, м | Масса, т | Высота подъёма, м | Типичные применения |
|---|---|---|---|---|---|
| ZLJ5081JQZ (30 т) | 15–30 | 20–45 | 22–28 | 30–45 | Жилой сектор, фасады, кровля, лёгкие блоки |
| ZLJ5160JQZ (50 т) | 25–50 | 30–70 | 38–45 | 45–70 | Промзоны, монтаж каркасов, трубы, оборудование |
| ZLJ5200JQZ (65 т) | 35–65 | 40–80 | 50–58 | 60–80 | Энергетика, заводы, монтаж тяжёлых конструкций |
| ZLJ5250JQZ (100 т) | 60–100 | 50–95 | 75–85 | 70–95 | Мосты, промышленные трубопроводы, турбины |
| ZLJ5300JQZ (150 т) | 80–150 | 60–100+ | 100–120 | 80–100+ | АЭС, нефтепереработка, гигантские конструкции |
FAQ
FAQ
1. Можно ли использовать автокран Zoomlion зимой при -30°C?
Да, но только с правильной комплектацией. Стандартные модели Zoomlion рассчитаны на -20°C. При более низких температурах нужно ставить зимние гидравлические масла (с индексом 0W или 5W), устанавливать подогрев гидробака и фильтров. Также обязательна замена резиновых уплотнений на морозостойкие. В Сибири и на Урале дилеры предлагают специальные «арктические» комплектации — не экономьте на этом. Без них гидравлика застывает, насосы выгорают, и кран не заводится.
2. Почему у моего крана Zoomlion пропало давление в гидросистеме?
Скорее всего, проблема в фильтре или насосе. Первое, что проверяю — масляный фильтр. Если он забит, насос не справляется с подачей. Второе — износ насоса. У Zoomlion гидронасосы рассчитаны на 1500–2000 моточасов. Если кран работает 12 часов в день — это 125–170 дней. Если вы не меняли насос за 2 года — пора. Третье — утечки в шлангах. Даже капля масла на шланге — повод для замены. Не ждите, пока масло потечёт рекой.
3. Какой кран выбрать для монтажа панельного дома 12 этажей?
Для 12-этажного дома (высота около 36 м) нужен кран с максимальной высотой подъёма не менее 45 м и грузоподъёмностью 25–35 т на вылете 20–25 м. Оптимально — Zoomlion ZLJ5160JQZ (50 т) с удлинённой стрелой. Он не перегружен, легко маневрирует на ограниченной площадке, и его можно транспортировать без сопровождения. Лёгкие краны не дотянут до верхних этажей, тяжёлые — слишком дороги и неуклюжи.
4. Сколько стоит обслуживание автокрана Zoomlion в год?
На практике — от 180 до 450 тысяч рублей в год, в зависимости от класса и интенсивности. Лёгкий кран (30 т) — 180–250 тыс. (ТО каждые 250 моточасов, замена тросов раз в год). Средний (50 т) — 300–400 тыс. (замена насосов, гидромоторов). Тяжёлый (100 т) — 400–450 тыс. и выше. Это только ТО. Если будет ремонт — добавьте 500–1500 тыс. за один серьёзный случай. Не забывайте: дешевый кран — дорогой ремонт.
5. Можно ли заменить оригинальные тросы на китайские аналоги?
Нет. Оригинальные тросы Zoomlion — с индивидуальной маркировкой, тестами на разрыв, сертификатами. Китайские аналоги часто имеют меньший диаметр, худшую сталь, неправильную плетёнку. При нагрузке в 20 тонн такой трос может разорваться без предупреждения. Я видел, как это происходило — кран не упал, но сорвало груз на людей. Не рискуйте. Оригинал стоит в 2 раза дороже, но дешевле, чем похороны.
6. Почему кран Zoomlion греется при работе?
Перегрев — признак перегрузки или неправильного давления в системе. Если гидравлика работает на пределе, масло нагревается до 80–90°C. Это нормально, если кратковременно. Но если температура держится выше 85°C — это тревожный сигнал. Проверьте: не перегружена ли система? Не забит ли радиатор? Не засорён ли масляный фильтр? Если всё в порядке — возможно, неисправен клапан перелива. Не игнорируйте перегрев — он убивает насосы за 2–3 недели.
7. Как продлить срок службы стрелы автокрана?
Три правила: не перегружать, не резко тормозить, не работать на наклоне. Стрела — это сварная конструкция. Каждый рывок при подъёме — это удар по швам. Если вы поднимаете 40 тонн при вылете 30 м, а кран рассчитан на 50 тонн при 20 м — вы создаёте нагрузку, для которой стрела не предназначена. Также регулярно смазывайте шарниры, проверяйте сварные швы визуально. Если есть трещины — не эксплуатируйте. Замена стрелы — 2–3 млн рублей. Ремонт — 600–800 тыс. Но если не заметить трещину — это может быть не ремонт, а трагедия.
