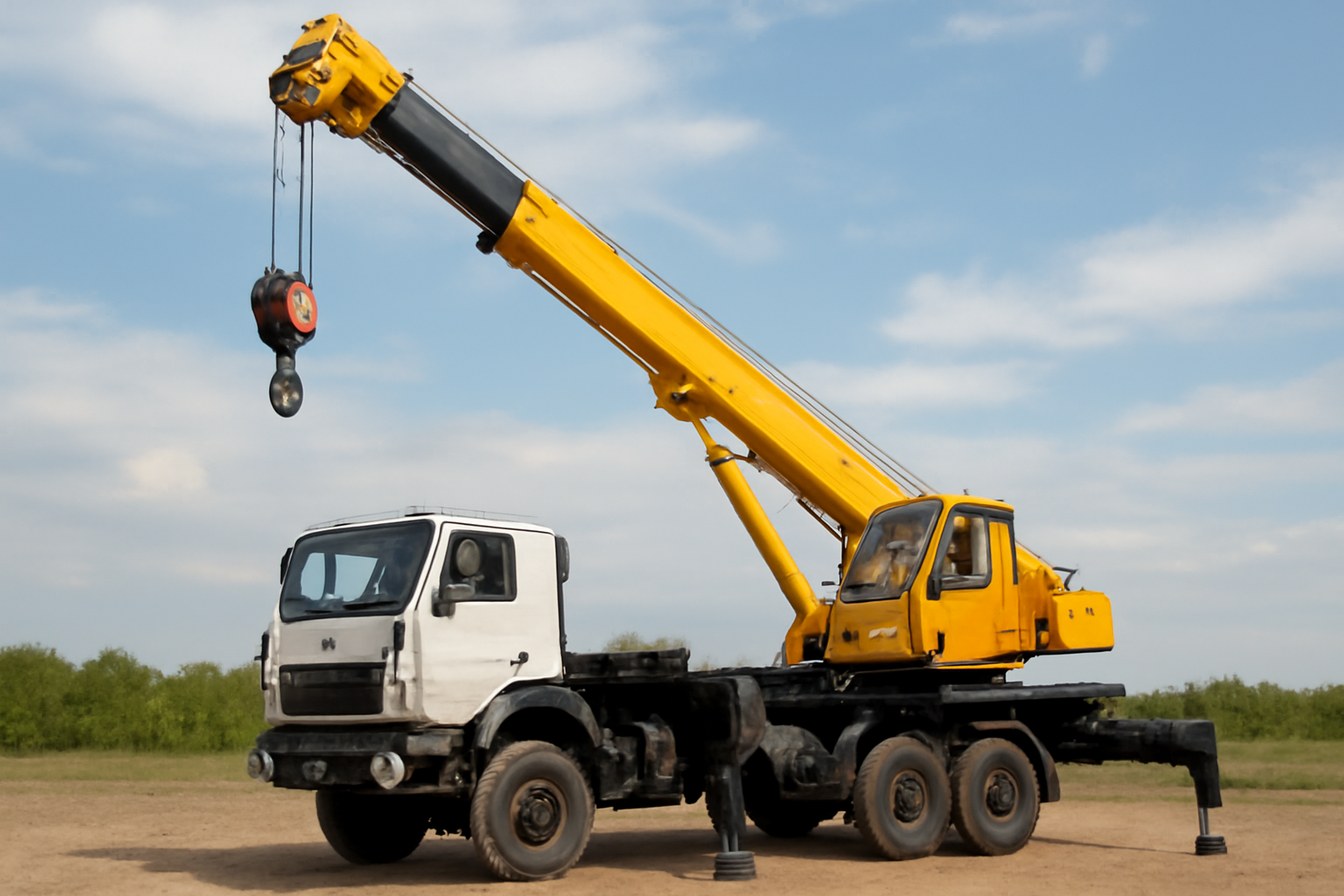

Автокран Ивановец: обзор
Рабочий цикл автокрана: от подъёма до установки
Рабочий цикл автокрана начинается с выведения опорных устройств и стабилизации агрегата на неустойчивом грунте. После этого оператор подаёт команду на развертывание стрелы — от складного положения до полного вылета. В этот момент гидравлические цилиндры работают под давлением до 250–350 бар, обеспечивая плавность и точность перемещения. Затем крюковая подвеска опускается к грузу, зацепляется через стропы, и начинается подъём. Скорость подъёма варьируется от 8 до 25 м/мин в зависимости от нагрузки и длины стрелы. После достижения нужной высоты и горизонтального перемещения груз устанавливается в проектное положение. Окончание цикла — возврат стрелы в транспортное положение, сбор опор и перемещение крана на новую точку. Этот цикл повторяется от 50 до 150 раз за смену на среднестатистическом объекте. Надёжность каждого этапа зависит не только от конструкции крана, но и от качества обслуживания, точности настройки гидравлики и соблюдения норм нагрузок.
Рынок автокранов в России: позиция Ивановец
На российском рынке автокранов доля моделей, собираемых на базе шасси Ивановец, устойчиво занимает 12–18% сегмента грузоподъёмности 16–50 тонн. Эти агрегаты доминируют в регионах с низкой плотностью технического обслуживания — в Сибири, на Урале и в Поволжье — благодаря простоте ремонта, доступности запчастей и совместимости с отечественными шасси. В отличие от импортных аналогов, Ивановец не требует специализированных диагностических систем, а его гидравлические и механические узлы легко диагностируются в условиях полевого ремонта. В последние годы наблюдается снижение доли новых поставок из-за перехода производителей на более современные платформы, но парк эксплуатируемых кранов остаётся значительным — более 15 000 единиц по данным ассоциации строительной техники. Большинство из них работают на объектах ЖКХ, дорожного строительства и промышленной реконструкции, где важны не максимальная грузоподъёмность, а надёжность и низкие эксплуатационные расходы.
Производители и базовые платформы
Автокраны под маркой «Ивановец» не являются единым брендом в промышленном смысле — это серия кранов, устанавливаемых на шасси, выпускаемые несколькими предприятиями. Основной производитель крановых установок — ОАО «Ивановец» (Иваново), который с 1970-х годов специализируется на крановых механизмах. Шасси для этих кранов берутся преимущественно с заводов: КамАЗ (модели 5350, 65115), ЗИЛ (43336, 4331), а также ГАЗ (3302, 3308). Установка крана на шасси осуществляется как на заводе-изготовителе, так и на сторонних СТО, что приводит к вариативности комплектации. Крановые механизмы производятся в двух основных исполнениях: с гидравлическим приводом и механическим редуктором. В старых моделях до 2005 года использовались редукторы типа РМ-120, в более поздних — гидромоторы с электрогидравлическим управлением. Несмотря на то, что прямое производство новых кранов в Ивановце сократилось, запчасти, узлы и ремонтные комплекты по-прежнему поставляются на рынок, а многие СТО специализируются именно на ремонте и модернизации этих агрегатов.
Технические характеристики: сравнение моделей
| Модель (класс) | Грузоподъёмность, т | Макс. вылет стрелы, м | Масса крана, т | Двигатель | Мощность, кВт |
|---|---|---|---|---|---|
| Ивановец-16 | 14–18 | 15–22 | 18–23 | КамАЗ 740.10-240 | 176–185 |
| Ивановец-25 | 22–28 | 20–30 | 25–31 | КамАЗ 740.31-260 | 191–205 |
| Ивановец-32 | 28–35 | 25–36 | 32–38 | ЗИЛ 508.10 | 185–200 |
| Ивановец-40 | 35–45 | 30–40 | 38–45 | КамАЗ 740.30-300 | 220–240 |
| Ивановец-50 | 45–55 | 35–45 | 45–53 | КамАЗ 740.50-320 | 235–250 |
Все модели отличаются унифицированной конструкцией кранового механизма — общие узлы включают редуктор поворота, гидроцилиндры стрелы, лебёдку с тормозной системой и гидрораспределитель с ручным управлением. Даже в моделях с электрогидравликой основные узлы остаются механически взаимозаменяемыми. Это позволяет проводить ремонт без специализированного оборудования. Грузоподъёмность указана в диапазоне, так как зависит от вылета, угла наклона стрелы и комплектации противовеса. В некоторых случаях, особенно на базе ЗИЛ, масса агрегата может быть выше на 3–5% из-за усиленного каркаса кузова.
На что смотреть при выборе подержанного автокрана
При выборе подержанного автокрана Ивановец первым делом проверяют состояние шасси — наличие коррозии на раме, трещины в сварных швах, износ подвески. Особое внимание — на крепления крановой установки: если крепёжные болты перетянуты или заменены на нестандартные, это признак нештатной установки. Далее — тест гидравлики: при включении насоса должно быть слышно равномерное шипение, без резких ударов или посторонних звуков. Проверяют работу всех гидроцилиндров: стрела должна подниматься и опускаться без провисаний, поворот — без рывков. Крановая лебёдка должна свободно наматывать и разматывать канат без перекосов, а тормоз — удерживать груз при 100% нагрузке. Уровень масла в редукторе поворота и в гидробаке должен быть в пределах нормы, без эмульсии. Состояние каната — ключевой параметр: если диаметр сократился на 7% и более, если есть переломы проволок или местные сплющивания — замена обязательна. Проверяют наличие технического паспорта, истории ТО и сертификатов на грузоподъёмность. Агрегаты с пробегом более 80 000 км и без регламентного обслуживания в течение 2+ лет — рискованный выбор.
Регламент технического обслуживания
Техническое обслуживание автокранов Ивановец проводится по регламенту, аналогичному ГОСТ 12.3.006 и СП 108.13330. Уровень обслуживания зависит от интенсивности эксплуатации. При работе 8–10 часов в смену, 5 дней в неделю, рекомендуется: ТО-1 — каждые 250 моточасов, ТО-2 — каждые 1000 моточасов, ТО-3 — каждые 2500 моточасов. На ТО-1 проверяют: уровень и качество масла в гидросистеме (замена при загрязнении более 2% механических примесей), состояние каната и крюковой подвески, герметичность трубопроводов, давление в шинах, крепление крановой установки. При ТО-2 заменяют фильтры гидравлики, масло в редукторе поворота и трансмиссии, проверяют износ шестерён, подшипников и тормозных колодок. При ТО-3 проводят полную разборку гидронасоса, проверку зазоров в гидроцилиндрах, балансировку стрелы, диагностику электрической системы и настройку гидрораспределителя. Расходники: масло гидравлическое — 20–40 л (в зависимости от объёма системы), масло для редуктора — 8–12 л, канат — 20–45 м (в зависимости от длины стрелы). Рекомендуется использовать масло класса ISO VG 46 с маркировкой по ГОСТ 17479.3, допускается замена на аналоги с показателем вязкости 40–50 cSt при 40 °C. Не допускается смешивание масел разных производителей.
Опыт эксплуатации: реальные условия
На практике автокраны Ивановец показывают высокую выносливость при работе в экстремальных условиях: от -35 °C на северных объектах до +45 °C в степях Поволжья. Основной проблемой остаётся износ гидравлических шлангов — в условиях постоянных вибраций и перепадов температур они начинают трескаться уже через 1200–1800 моточасов. Это требует профилактической замены каждые 6–8 месяцев, даже при отсутствии видимых повреждений. Другая частая проблема — коррозия крановых опор: если не очищать их от грязи и снега, особенно в зимний период, толщина металла снижается на 0,5–1 мм в год. Работающие на строительных площадках с высокой пыльностью агрегаты требуют ежедневной очистки воздушных фильтров — загрязнённый фильтр снижает мощность двигателя на 10–15%. Экономия на замене масла в редукторе поворота приводит к его быстрому выходу из строя — замена после 5000 моточасов вместо рекомендуемых 2500 увеличивает риск поломки в 3–4 раза. При этом, если агрегат обслуживается регулярно, ресурс основного механизма достигает 8000–12 000 моточасов. В целом, краны Ивановец не претендуют на высокую производительность, но обеспечивают стабильную работу при минимальных затратах на ремонт. Их главный козырь — ремонтопригодность: узлы можно заменить на месте, без эвакуации в сервисный центр.
Экономическая эффективность и окупаемость
Окупаемость автокрана Ивановец рассчитывается по формуле: T = (C + I) / (D × P — E), где T — срок окупаемости в месяцах, C — стоимость приобретения, I — затраты на установку и регистрацию, D — средняя загрузка в сменах, P — средняя стоимость аренды за смену, E — ежемесячные эксплуатационные расходы. Для подержанного крана Ивановец-32 (цена 1,8–2,5 млн руб.) с ежедневной загрузкой 6–8 смен в месяц, стоимостью аренды 5000–7000 руб./смену и расходами 80 000–120 000 руб./мес, окупаемость составляет 14–24 месяца. При снижении загрузки до 3–4 смен в месяц срок увеличивается до 36–48 месяцев. Экономия достигается за счёт низкой стоимости запчастей: замена гидронасоса — 25 000–40 000 руб., тормозной колодки — 800–1500 руб., каната — 35 000–60 000 руб. В сравнении с импортными аналогами, где аналогичные узлы стоят в 2–3 раза дороже, разница в эксплуатационных затратах составляет 25–40% в пользу Ивановца. При этом в регионах с плохой инфраструктурой обслуживания этот фактор критичен — отсутствие запчастей для иностранного крана может остановить работу на 2–3 недели, тогда как для Ивановца ремонт можно начать уже через 48 часов.
FAQ
Какие основные отличия между Ивановец-25 и Ивановец-32?
Основное отличие — грузоподъёмность и вылет стрелы: Ивановец-25 работает с нагрузками до 28 т при вылете до 30 м, а Ивановец-32 — до 35 т при вылете до 36 м. У Ивановец-32 усилены опоры, увеличен объём гидросистемы и установлен более мощный двигатель (200–240 кВт против 190–205 кВт). Масса агрегата выше на 7–10 т, что требует более прочного шасси, чаще — КамАЗ 65115 вместо КамАЗ 5350. Механизм поворота также имеет большую передаточную передачу, что влияет на скорость вращения — у Ивановец-32 она ниже на 15–20%. Выбор зависит от характера грузов: для тяжёлых конструкций — Ивановец-32, для средних — Ивановец-25.
Можно ли использовать автокран Ивановец на мягких грунтах без усиления?
Нет, эксплуатация без усиления грунта под опорами недопустима. Минимальная площадь опорной плиты должна составлять 1,2–1,8 м² на каждую опору, в зависимости от грузоподъёмности. На песчаном или торфяном грунте требуется укладка металлических листов толщиной 8–12 мм или деревянных щитов размером 2×2 м. При отсутствии подготовки грунт проседает, что приводит к перекосу крана и риску опрокидывания. Согласно СП 108.13330, для кранов выше 25 т обязательна подготовка опорной площадки с расчётной нагрузкой не менее 0,3 МПа.
Как часто нужно менять гидравлическое масло в кране Ивановец?
Гидравлическое масло меняют каждые 500–700 моточасов или раз в 6 месяцев — в зависимости от условий эксплуатации. При работе в пыльных условиях, при низких температурах или с частыми перегрузками — каждые 400 моточасов. Не рекомендуется продлевать интервал: загрязнённое масло ускоряет износ насоса и клапанов. Проверять уровень и состояние масла нужно ежедневно — при появлении эмульсии, помутнения или запаха гари — замена немедленная. Используется масло ISO VG 46, соответствующее ГОСТ 17479.3.
Почему стрела Ивановец может опускаться самопроизвольно?
Самопроизвольное опускание стрелы — признак утечки в гидроцилиндрах или неисправности обратного клапана. Чаще всего — износ уплотнений в цилиндрах, вызванный перегревом или попаданием абразива. Также возможен сбой в гидрораспределителе: если золотник не перекрывает поток полностью, масло просачивается. Необходима диагностика давления в системе и проверка герметичности. Ремонт — замена уплотнений и промывка гидролиний. Не допускается эксплуатация с такой неисправностью — это прямая угроза безопасности.
Можно ли установить на Ивановец-40 современный гидравлический привод вместо старого механического?
Технически возможно, но требует значительной модернизации: замены редуктора поворота, установки гидромоторов, усиления рамы под новые нагрузки и перепрошивки управления. Стоимость такой модернизации может превышать 60–70% стоимости нового крана того же класса. Рекомендуется проводить модернизацию только при высокой изношенности кранового механизма и при наличии резерва на поддержку новой системы. Для большинства пользователей проще и дешевле заменить агрегат на более современный, сохранив шасси.
