Траверса для подъёма: виды
Неправильный выбор траверсы — одна из самых распространённых причин аварий при подъёме тяжёлых грузов экскаватором. Часто операторы используют универсальную траверсу, рассчитанную на 3 тонны, для подъёма бетонных блоков массой 7–8 тонн, полагаясь на «запас прочности» базовой машины. Это приводит к локальным деформациям элементов траверсы, трещинам в сварных швах, разрушению крепёжных отверстий и, как следствие, падению груза. В отличие от стрелы экскаватора, траверса не имеет гидравлической системы управления и не компенсирует динамические нагрузки. Её конструкция должна точно соответствовать массе, центровке и габаритам поднимаемого объекта. В этой статье — системный разбор видов траверс, их конструктивных особенностей, критериев подбора, требований к техническому обслуживанию и проверки б/у оборудования.
Принцип работы и назначение
Траверса — это статическая металлическая конструкция, предназначенная для равномерного распределения нагрузки от груза на точки крепления грузовых тросов или цепей экскаватора. Она не является частью рабочего оборудования экскаватора, а монтируется временно на крюк или шарнирный переходник. Основная функция — предотвращение соскальзывания, перекоса или локального перегруза груза при подъёме. Без траверсы центр тяжести груза может смещаться, что вызывает динамические нагрузки на стрелу, поворотную платформу и гидравлическую систему, приводя к ускоренному износу или отказу. Траверсы применяются при погрузке-разгрузке тяжеловесных конструкций: бетонных блоков, труб, стальных конструкций, модулей оборудования, а также при демонтажных работах на стройплощадках.
Работает траверса по принципу статического равновесия: точки крепления груза размещаются симметрично относительно центра тяжести, а точки подвеса к крюку экскаватора — на расстоянии, обеспечивающем устойчивое положение. Угол между грузовыми ветвями тросов не должен превышать 120°, иначе нагрузка на каждую ветвь возрастает на 15–40% в зависимости от угла. Траверса не увеличивает грузоподъёмность экскаватора — она лишь позволяет безопасно использовать его номинальную мощность для сложных грузов. Важно: даже при наличии траверсы, максимальная грузоподъёмность определяется характеристиками экскаватора на данном вылете и угле наклона стрелы.
Классификация по конструктивным признакам
Траверсы классифицируются по форме, способу крепления груза и типу соединения с крюком экскаватора. Основные типы: балочные, рамные, кольцевые и модульные. Каждый тип имеет свои области применения, ограничения и требования к монтажу.

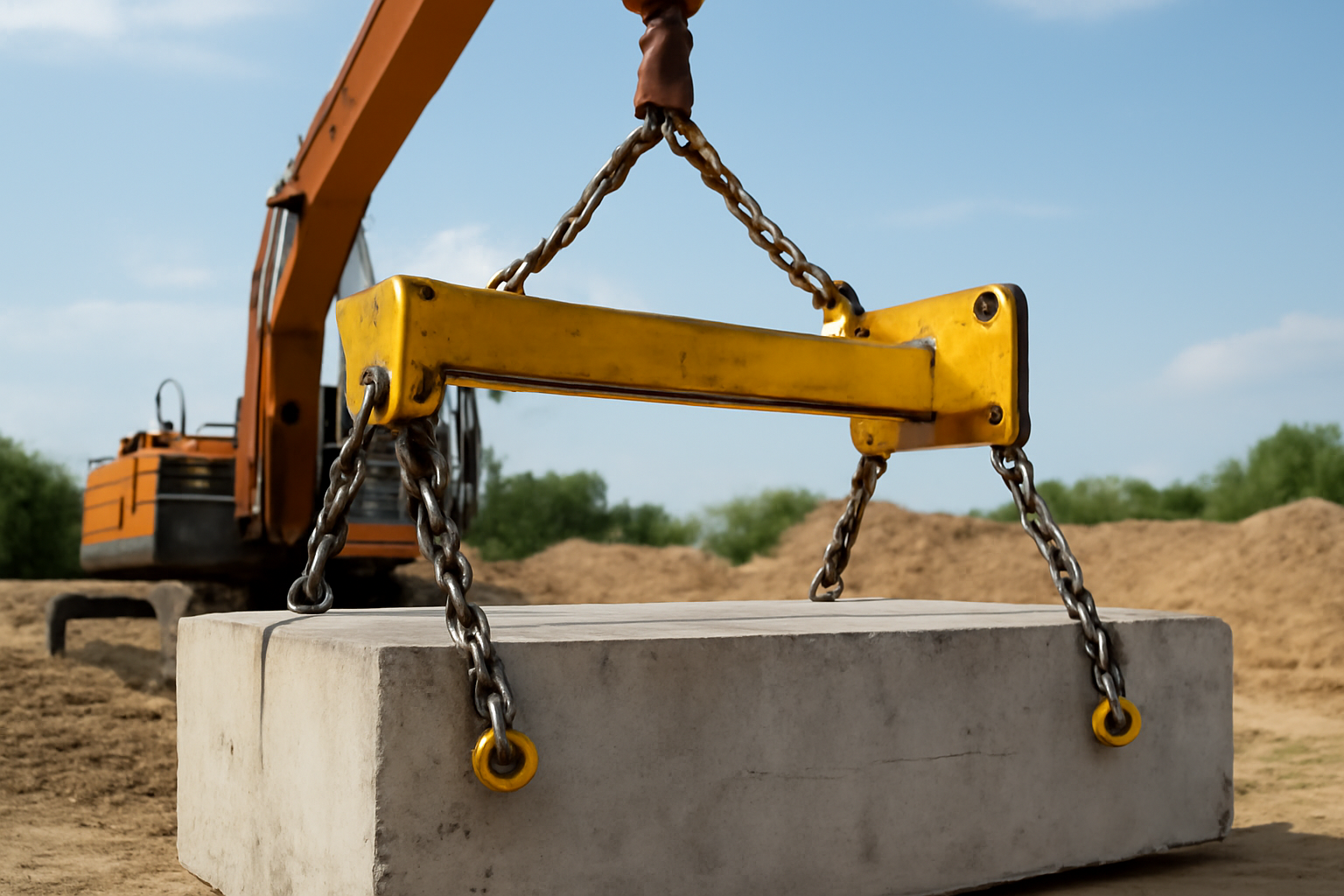

Балочные траверсы — наиболее распространённый тип. Представляют собой стальную балку с двумя или четырьмя точками подвеса к крюку и несколькими отверстиями или креплениями для цепей/тросов. Используются для подъёма длинномерных грузов: труб, профилей, балок. Длина балки варьируется от 1,5 до 6 метров, в зависимости от габаритов груза. Вес траверсы — от 80 до 450 кг. Простота конструкции позволяет быстро перенастраивать точки крепления груза, но требует точного расчёта центра тяжести.
Рамные траверсы — более сложные конструкции, выполненные в виде прямоугольной или квадратной рамы. Обычно имеют четыре угла, в которых расположены крепления для тросов. Применяются для подъёма прямоугольных и квадратных объектов: модулей оборудования, бетонных плит, контейнеров. Рама обеспечивает жёсткость и устойчивость даже при значительных смещениях центра тяжести. Вес — от 200 до 900 кг. Недостаток: большая масса и сложность транспортировки. Требует квалифицированного монтажа, так как неправильная установка приводит к перекосу груза.
Кольцевые траверсы — замкнутые кольца из стального профиля с креплениями для четырёх тросов. Используются для подъёма цилиндрических грузов: резервуаров, бочек, труб больших диаметров. Кольцо охватывает груз, а тросы крепятся к верхним точкам. Конструкция обеспечивает равномерное распределение нагрузки по периметру, что исключает деформацию стенок груза. Вес — от 150 до 700 кг. Применяется редко, только при наличии специфических грузов и высоких требований к сохранности поверхности.
Модульные траверсы — сборные конструкции, состоящие из нескольких элементов: балок, соединительных узлов, фиксаторов. Позволяют адаптировать форму и размер под конкретный груз. Используются на объектах с разнотипными грузами, где требуется частая смена конфигурации. Вес — от 300 до 1200 кг. Преимущество — гибкость. Недостаток — повышенные требования к квалификации персонала и времени на сборку. Каждый элемент должен иметь маркировку, указывающую на допустимую нагрузку и направление сборки.
Сравнение типов траверс: параметры и области применения
| Тип траверсы | Масса, кг | Грузоподъёмность, т | Длина/диаметр, м | Тип крепления груза | Типичные грузы |
|---|---|---|---|---|---|
| Балочная | 80–450 | 2–12 | 1,5–6 | Отверстия, скобы, цепные захваты | Трубы, профили, балки, арматура |
| Рамная | 200–900 | 5–20 | 1,2–4,5 (квадрат/прямоугольник) | Цепи, стропы, захваты с фиксацией | Бетонные плиты, контейнеры, модули оборудования |
| Кольцевая | 150–700 | 3–15 | 0,8–3 (диаметр) | Охватывающие цепи, тросы | Резервуары, бочки, крупные трубы |
| Модульная | 300–1200 | 4–25 | 1–8 (настраиваемая) | Комбинированные: скобы, крюки, захваты | Разнотипные грузы, сложные конструкции |
| Универсальная (одноразовая) | 40–150 | 1–4 | 0,8–2,5 | Зажимы, петли | Мелкие блоки, щиты, детали |
: грузоподъёмность траверсы не определяется её массой. Она зависит от толщины стенок, сечения профиля, качества стали и качества сварных швов. Маркировка должна содержать: максимальную нагрузку, дату испытаний, номер сертификата и производителя. Отсутствие маркировки — повод для отказа от использования. Траверсы с несваренными или залечеными трещинами, даже при «внешней целостности», подлежат списанию. Сварные швы должны быть выполнены по ГОСТ 16037 или аналогичным стандартам, с контролем неразрушающими методами.
Подбор траверсы под экскаватор: критерии и ограничения
Выбор траверсы начинается не с её параметров, а с характеристик экскаватора. Для экскаваторов класса 5–10 тонн (например, Hitachi ZX60, Volvo EC70) максимальная грузоподъёмность на среднем вылете составляет 1,5–4 тонны. Использование траверсы с грузоподъёмностью 6 тонн на такой машине не имеет смысла — экскаватор не сможет её поднять. Для машин 15–25 тонн (Cat 320, Komatsu PC200) допустимы траверсы до 15 тонн, при условии, что центр тяжести груза не выходит за пределы устойчивости машины.
Второй критерий — тип крепления к крюку. У большинства экскаваторов крюк имеет стандартный шарнир с пальцем диаметром 50–80 мм. Траверса должна иметь крепёжный узел с отверстием, соответствующим этому диаметру. Невозможность фиксации — прямой риск падения груза. Некоторые траверсы имеют сменные крепления, что позволяет адаптироваться к разным крюкам. Универсальные переходники не заменяют точное соответствие по размеру.
Третий параметр — вылет стрелы. Чем дальше груз от оси поворота, тем меньше грузоподъёмность экскаватора. Для траверс массой более 500 кг необходимо учитывать, что их собственная масса добавляется к массе груза. Например, при подъёме 8-тонного блока с траверсой 600 кг общая нагрузка — 8,6 тонн. Это превышает номинал для многих экскаваторов 20-тонного класса на вылете 8 м. Расчёт должен включать: массу груза + массу траверсы + динамический коэффициент (обычно 1,1–1,3).
Четвёртый критерий — доступность площадки. Модульные траверсы требуют свободного пространства для сборки. Рамные — неудобны в стеснённых условиях. Балочные — лучше всего подходят для узких проходов. При работе в зоне с ограниченным радиусом поворота (например, вдоль здания) предпочтительны траверсы с компактной конструкцией и минимальной высотой подвеса.
Регламент технического обслуживания и осмотра
Траверсы подлежат периодическому осмотру не реже одного раза в 150 моточасов или каждые 30 дней, в зависимости от интенсивности использования. Осмотр проводится визуально и с применением измерительных инструментов. Основные точки проверки: сварные швы, крепёжные отверстия, состояние поверхности, наличие трещин, коррозии, деформаций.
Сварные швы проверяются на отсутствие трещин, пор, непроваров. Допускается незначительная коррозия, но не более 10% площади поверхности. При обнаружении трещины длиной более 5 мм — траверса выводится из эксплуатации. Крепёжные отверстия проверяются на расширение. Допустимый износ — не более 5% от первоначального диаметра. При расширении на 8% и более — замена. Поверхность должна быть свободна от глубоких царапин, вмятин глубиной более 2 мм, особенно в зонах концентрации напряжений.
Испытания проводятся один раз в год (или после ремонта) с использованием груза, превышающего номинальную грузоподъёмность на 25%. Например, для траверсы 10 тонн — испытание на 12,5 тонн. Длительность выдержки — не менее 5 минут. После испытания проводится повторный визуальный осмотр. Результаты фиксируются в журнале осмотра. Отсутствие документации о последнем испытании — основание для запрета использования.
Хранение траверс — в сухом, закрытом помещении, на подкладках, не допускающих контакт с землёй. Не допускается хранение под открытым небом. При транспортировке — в защищённых контейнерах или с использованием мягких прокладок, чтобы избежать ударов и царапин. Перевозка на открытом прицепе без покрытия — приводит к ускоренной коррозии и снижению срока службы.
На что смотреть при покупке б/у траверсы
Покупка б/у траверсы — рискованное решение, если не соблюдать контрольные пункты. Первое — наличие паспорта и маркировки. Без документации — отказ. Документ должен содержать: заводской номер, дату изготовления, грузоподъёмность, результаты последнего испытания, данные производителя. Если паспорт отсутствует или содержит нечитаемые данные — траверса не подлежит эксплуатации.
Второе — состояние сварных швов. Осмотрите все швы под углом 45° при хорошем освещении. Ищите трещины, особенно в местах перехода от полки к стенке, в зонах крепления. Швы должны быть ровными, без наплывов и подрезов. Использование «заплаток» — признак ремонта после аварии. Трещины, залеченные сваркой, не восстанавливают первоначальную прочность — такие траверсы не годятся.
Третье — крепёжные отверстия. Измерьте диаметр с помощью штангенциркуля. Сравните с паспортными данными. Если отверстие расширено на 5% и более — отказ. Проверьте, не овальное ли отверстие — это признак многократной перегрузки. Овальность свидетельствует о динамических нагрузках, которые могли привести к усталостному разрушению.
Четвёртое — коррозия. Нанесите лёгкий удар молотком в зоне ржавчины. Если слышен глухой звук — металл не сквозной. Если звук звонкий — возможна сквозная коррозия. Проверьте внутренние полости балок — там коррозия развивается незаметно. Присутствие ржавчины в местах крепления — критично.
Пятое — история эксплуатации. Запросите журнал осмотра. Если траверса использовалась в агрессивной среде (морская, химическая) — срок службы сокращается в 2–3 раза. Даже при внешней целостности — такие траверсы не рекомендуются к использованию в ответственных работах. Цена б/у траверсы должна быть на 40–60% ниже новой. Если цена выше — это либо обман, либо неправильная оценка состояния.
FAQ
Когда выгоднее арендовать траверсу, а когда покупать?
Аренда выгодна при разовых или сезонных работах, когда грузы меняются по типу и массе. Например, при демонтаже здания с использованием 3–4 разных типов грузов — аренда модульной траверсы на 2–3 недели обходится дешевле покупки. Покупка оправдана при регулярной работе с одинаковыми грузами: например, ежедневная погрузка бетонных блоков на стройке. При загрузке более 150 часов в месяц окупаемость покупки наступает за 6–9 месяцев, в зависимости от стоимости аренды и износа.
Что проверять первым при монтаже траверсы на крюк экскаватора?
Первым — соответствие диаметра крепёжного отверстия траверсы и пальца крюка. Несоответствие на 1–2 мм может привести к проскальзыванию при динамической нагрузке. Вторым — целостность крепёжных элементов: шплинты, замки, болты. Третьим — равномерность натяжения всех грузовых тросов: если один трос висит свободно — груз будет перекошен. Четвёртым — отсутствие посторонних предметов между траверсой и грузом: даже слой пыли или льда может вызвать скольжение.
Можно ли использовать траверсу без сертификата?
Нет. Согласно требованиям ПБ 10-382-00 и ГОСТ 12.2.084, любое грузоподъёмное приспособление, включая траверсы, должно иметь паспорт с результатами испытаний. Без сертификата эксплуатация запрещена. Даже если траверса выглядит «в хорошем состоянии», отсутствие документации — признак того, что её не проверяли годами. Риск аварии возрастает в 5–7 раз. Сотрудник, допустивший использование несертифицированной траверсы, несёт административную и уголовную ответственность.
Почему нельзя использовать тросы с небольшими обрывами волокон?
Обрывы волокон — признак усталостного износа. Даже 2–3 обрыванных пряди снижают прочность троса на 20–30%. При подъёме груза с траверсой тросы работают под динамической нагрузкой, и повреждённый трос может разорваться без предупреждающего звука. Правило: если количество обрывов превышает 5% от общего числа прядей или есть сильный износ на одном участке — трос заменяется. Не допускается «ремонт» троса скруткой — это не восстанавливает прочность.
Какой угол между грузовыми тросами допустим?
Оптимальный угол — 60–90°. При угле 120° нагрузка на каждый трос увеличивается на 40% по сравнению с вертикальным подъёмом. При угле 150° — на 100%. Это означает, что трос, рассчитанный на 5 тонн, при 150° будет работать на 10 тонн. Угол определяется длиной тросов и расстоянием между точками крепления на траверсе. Измеряется с помощью угломера. Никогда не превышайте 120° — даже если грузоподъёмность «ещё не достигнута».
Можно ли использовать одну траверсу для разных экскаваторов?
Да, если соблюдаются три условия: 1) крепёжный палец на крюке каждого экскаватора соответствует по диаметру; 2) грузоподъёмность траверсы не превышает номинал экскаватора на выбранном вылете; 3) габариты и масса траверсы не нарушают устойчивость машины. Например, рамная траверса массой 800 кг может использоваться на экскаваторе 25 тонн, но не на 10-тонном. Также важно учитывать, что разные модели могут иметь разную скорость подъёма — это влияет на динамику нагрузки. Перенос траверсы между машинами должен быть задокументирован.
