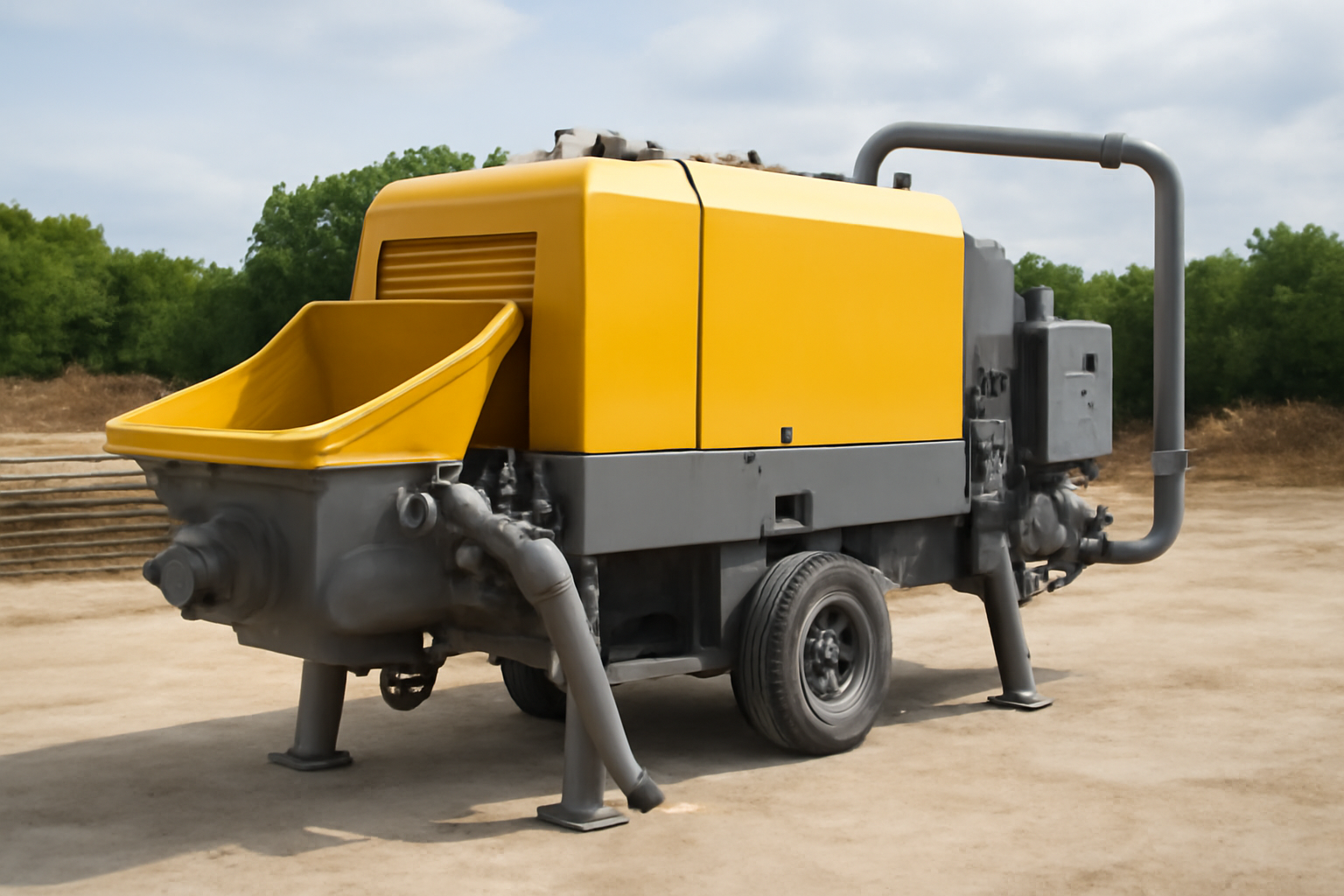

Стационарный бетононасос: обзор
Теория · Практика · Экономика
Назначение и альтернативы: стационарный насос против мобильного
Стационарный бетононасос устанавливается на фундамент или платформу и подаёт бетонную смесь по стационарным трубопроводам, в отличие от мобильного насоса на шасси, который перемещается по объекту с помощью стрелы. Первая альтернатива обеспечивает высокую производительность при постоянной подаче на одном участке, вторая — гибкость при разбросанных точках укладки. Выбор между ними зависит от объёма работ, доступности площадки и частоты смены точек подачи. Стационарные системы применяются при возведении высотных зданий, мостовых опор, тоннелей и других объектов, где требуется непрерывная подача бетона на значительную высоту или расстояние.
Мобильные насосы с гидравлической стрелой удобны для небольших участков и объектов с ограниченным доступом, но их производительность снижается при частых переустановках и ограничена длиной стрелы (обычно до 60 м). Стационарные насосы, в свою очередь, не имеют ограничений по высоте подачи — до 400 м и более — при условии правильного подбора трубопровода и давления. Однако они требуют предварительной подготовки места установки, монтажа трубопровода и стабильного энергоснабжения.
Конструкция и принцип работы
Стационарный бетононасос состоит из нескольких основных узлов: бетонного цилиндра с поршнями, гидравлической системы, системы управления, бункера для приёма бетона, системы трубопровода и привода. Принцип работы основан на двухцилиндровой схеме: один цилиндр втягивает бетон из бункера, второй одновременно выталкивает его в трубопровод. Переключение между циклами происходит гидравлически, с частотой 15–35 циклов в минуту, в зависимости от мощности и режима работы.
Поршни приводятся в движение гидравлическими цилиндрами, которые управляются насосом высокого давления, подключённым к электродвигателю мощностью 37–110 кВт. Бункер имеет ёмкость 0,3–0,8 м³ и оснащён решёткой для фильтрации крупных фракций, а также вибрационным устройством для предотвращения залипания смеси. Трубопровод состоит из сегментов диаметром 100–150 мм, изготовленных из износостойкой стали, с резьбовыми или быстросъёмными соединениями. Для подачи на большие высоты используются трубы с утолщёнными стенками и специальные изгибы радиусом не менее 1,5 м.
Система управления включает пульт дистанционного управления, датчики давления, температуры масла и уровня бетона, а также аварийные отключения. Современные модели имеют встроенные системы диагностики, которые фиксируют отклонения в работе и предупреждают о перегрузке или засоре. Некоторые установки допускают работу в режиме частотного регулирования — это позволяет плавно изменять производительность в зависимости от вязкости бетонной смеси и длины трубопровода.
Основные технические параметры
Технические характеристики стационарных бетононасосов варьируются в зависимости от класса мощности, назначения и производителя. Ниже приведены диапазоны ключевых параметров для установок, применяемых в гражданском и промышленном строительстве.
| Параметр | Класс 15–25 т | Класс 25–40 т | Класс 40–60 т |
|---|---|---|---|
| Производительность, м³/ч | 30–60 | 60–100 | 100–160 |
| Максимальное давление подачи, МПа | 8–12 | 12–18 | 18–25 |
| Мощность двигателя, кВт | 37–55 | 55–75 | 75–110 |
| Габариты (Д×Ш×В), м | 4.5×2.2×2.8 | 5.2×2.5×3.0 | 6.0×2.8×3.5 |
| Масса, кг | 5000–8000 | 8000–12000 | 12000–18000 |
| Рабочая температура, °C | -15 до +45 | ||
| Расход гидравлического масла, л/мин | 80–120 | 120–180 | 180–260 |
Совместимость с бетонными смесями и трубопроводами
Стационарные насосы работают с бетонными смесями класса подвижности П2–П5 (по ГОСТ 7473), с максимальным размером заполнителя до 40 мм. Для смесей с крупным заполнителем (31,5–40 мм) требуется диаметр трубопровода не менее 125 мм, иначе возникает риск засорения. Марка бетона по прочности может варьироваться от В15 до В60 — ограничение накладывается не на насос, а на способность трубопровода выдерживать внутреннее давление и трение.
Трубопроводы изготавливаются из стали с износостойким покрытием или композитных материалов. Диаметр 100 мм применяется для низкой производительности и малой высоты подачи (до 50 м). Для подъёма на 100–200 м используются трубы 125 мм, а для свыше 200 м — 150 мм. Углы поворота не должны превышать 90°, а радиус изгиба — быть меньше 1,5 м. Каждый сегмент трубопровода должен быть закреплён с помощью крепёжных скоб, чтобы избежать вибрации и разгерметизации.
Смеси с добавками — пластификаторами, замедлителями схватывания — не влияют на работоспособность насоса, но требуют корректировки давления подачи. Слишком густые смеси (П2) увеличивают нагрузку на гидравлику и могут вызвать перегрев. Слишком жидкие (П5) — снижают КПД подачи и повышают риск утечки через соединения. Оптимальной считается подвижность П3–П4 при плотности 2200–2400 кг/м³.
Монтаж и подготовка площадки
Установка стационарного бетононасоса требует подготовки прочного основания. Площадка должна выдерживать массу оборудования в сочетании с весом заполненного бетонного трубопровода — в диапазоне 15–30 тонн. Для этого применяют железобетонные плиты толщиной 150–200 мм, армированные сеткой, или стальные платформы с анкерным креплением. Земляное основание не допускается — даже при уплотнении возможна просадка под нагрузкой.
Расстояние от насоса до точки укладки должно быть минимальным для снижения потерь давления. Трубопровод укладывается с уклоном не более 1:6, чтобы избежать застоя смеси. В местах резких поворотов устанавливаются поворотные узлы с возможностью ручной регулировки. Все соединения проверяются на герметичность перед запуском — утечка даже на 5% приводит к падению производительности на 15–20%.
Подключение к электросети должно соответствовать требованиям по мощности и стабильности напряжения — отклонение более чем ±10% вызывает сбои в работе гидравлических насосов. Для установок мощностью свыше 75 кВт требуется трёхфазное питание 380 В с заземлением. В условиях отсутствия стационарной сети применяются дизель-генераторы мощностью 100–160 кВА. Вентиляция и освещение площадки — обязательны, особенно при работе в ночное время.
Регламент технического обслуживания
Техническое обслуживание стационарного бетононасоса проводится по графику, зависящему от интенсивности эксплуатации. В среднем, при работе 6–8 часов в день, 5 дней в неделю, рекомендуется:
- Ежедневно — проверка уровня масла, герметичности соединений, чистка бункера и фильтров, осмотр износа поршней и цилиндров;
- Каждые 250 часов — замена фильтров гидравлической системы, контроль натяжения ремней, проверка давления в системе;
- Каждые 500 часов — замена гидравлического масла, диагностика состояния поршневых уплотнений, проверка износа направляющих;
- Каждые 1000 часов — полная диагностика гидронасоса, замена сальников, осмотр электрической панели, калибровка датчиков.
Гидравлическое масло должно соответствовать классу ISO VG 46 или аналогам. Использование неподходящих масел приводит к ускоренному износу насосов и клапанов. Температура масла в работе не должна превышать 70 °C — при превышении система автоматически снижает производительность или отключается. Рекомендуется использовать масла с присадками против износа и окисления, особенно при работе в условиях высокой влажности.
Поршни и цилиндры — наиболее изнашиваемые элементы. Средний срок службы — 1500–2500 часов в зависимости от качества бетона и частоты очистки. При появлении падения давления, снижения производительности или роста расхода масла необходимо провести диагностику уплотнений. Замена комплекта поршней и цилиндров — одна из самых дорогих операций, стоимость которой зависит от класса насоса и варьируется от 15% до 30% от стоимости всей установки.
Типовые неисправности и методы устранения
Наиболее частые неисправности связаны с системой подачи и гидравликой. Засорение трубопровода возникает при использовании бетона с крупным заполнителем, неправильной подвижностью или при длительных перерывах в подаче. Признаки — резкий рост давления, вибрация, остановка насоса. Устраняется промывкой водой или сжатым воздухом, затем — полной разборкой и очисткой трубопровода.
Утечки гидравлического масла — следствие износа сальников, повреждения трубок или неправильного монтажа. Симптомы — масляные пятна, снижение давления, перегрев. Требуется замена уплотнений, проверка давления в системе, замена повреждённых элементов. Использование некачественных сальников приводит к повторным отказам через 50–100 часов работы.
Перегрев электродвигателя — результат превышения нагрузки, неправильного напряжения или плохой вентиляции. Датчик температуры срабатывает при 85–95 °C, после чего насос отключается. Для предотвращения необходимо обеспечить отвод тепла, контролировать напряжение, не превышать номинальную производительность.
Падение производительности без видимых причин часто связано с износом поршневых уплотнений. При этом давление в системе остаётся в норме, но объём подаваемого бетона снижается. Решение — замена комплекта уплотнений, предварительно сняв цилиндр. В некоторых случаях утечка происходит не в поршне, а в гидравлическом клапане переключения — его нужно проверить на герметичность.
Сбои в работе пульта управления — следствие попадания пыли, влаги или перепадов напряжения. Рекомендуется устанавливать пульт в защищённом от погодных условий месте, с герметичной оболочкой и фильтрами. При частых сбоях — проверка заземления, замена кабелей, обновление ПО (если система цифровая).
Сравнение стационарного и мобильного бетононасосов
При выборе между стационарным и мобильным бетононасосом необходимо учитывать не только производительность, но и общую экономическую эффективность на проекте. Ниже приведены сравнительные параметры двух классов оборудования.
| Параметр | Стационарный насос (25–40 т) | Мобильный насос (с гидравлической стрелой) |
|---|---|---|
| Максимальная производительность, м³/ч | 60–100 | 40–80 |
| Максимальная высота подачи, м | до 400 | до 60 |
| Максимальная горизонтальная дальность, м | до 800 | до 200 |
| Время подготовки к работе | 2–4 часа (монтаж труб) | 15–40 минут |
| Скорость смены точки подачи | 30–60 минут (требует разборки труб) | 5–15 минут |
| Требования к площадке | Прочное основание, электроснабжение, место для труб | Доступ для автопоезда, ровная поверхность |
| Стоимость аренды за смену, руб. | 12 000–25 000 | 15 000–35 000 |
| Окупаемость при объёме, м³ | От 500 м³ | До 300 м³ |
Стационарный насос выгоднее при крупных проектах — монолитных зданиях, тоннелях, плотинах — где требуется непрерывная подача свыше 500 м³ бетона в смену. Мобильный насос — при мелких и разрозненных работах, где требуется гибкость и быстрая переустановка. В некоторых случаях применяется комбинированная схема: стационарный насос подаёт бетон на распределительную стрелу, установленную на башне, что позволяет совместить высокую производительность с частичной мобильностью.
FAQ
Можно ли использовать стационарный бетононасос для подачи раствора с крупным заполнителем до 40 мм? Да, как правило, это возможно при условии использования трубопровода диаметром не менее 125 мм и с соблюдением требований по подвижности смеси. Однако при частых перерывах в работе возрастает риск засорения — зависит от вязкости и температуры бетона.
Какой должен быть минимальный радиус изгиба трубопровода для стационарного насоса? Минимальный радиус изгиба — 1,5 м при диаметре 125 мм и 2,0 м при 150 мм. При меньших значениях увеличивается гидравлическое сопротивление и риск разрыва трубы — зависит от давления подачи и типа бетона.
Сколько времени занимает монтаж стационарного насоса и трубопровода на объекте? Монтаж занимает от 2 до 4 часов, в зависимости от длины трубопровода (до 200 м) и сложности трассы. Включает подготовку основания, крепление труб, подключение гидравлики и электрики — зависит от квалификации бригады и наличия сопутствующего оборудования.
Как часто нужно менять поршневые уплотнения в стационарном насосе? Средний срок службы — 1500–2500 часов при использовании качественного бетона и регулярной очистке. При использовании агрессивных смесей или при превышении давления — может сократиться до 800–1200 часов — зависит от качества уплотнений и условий эксплуатации.
Можно ли эксплуатировать стационарный насос при температуре ниже -10 °C? Да, при условии использования специальных марок гидравлического масла с низкой температурой застывания и прогрева трубопровода до начала подачи. Работа при температуре ниже -15 °C не рекомендуется — зависит от комплектации и наличия систем подогрева.
