Алмазная резка бетона: оборудование

Мощность и диаметр диска — ключевой параметр выбора

При выборе оборудования для алмазной резки бетона первый и решающий параметр — соотношение мощности привода и диаметра алмазного диска. Это не просто технический параметр, а фундаментальная связь между скоростью реза, глубиной проникновения и устойчивостью к перегрузкам. Слишком малый диск на мощном приводе приводит к перерасходу энергии и быстрому износу сегментов. Слишком большой диск на слабом моторе — к остановке реза, перегреву и выходу из строя редуктора. Для резки бетонных конструкций толщиной до 30 см оптимально сочетание диска 300–450 мм с мощностью 3–5 кВт. Для глубоких резов — 500–800 мм и 5–11 кВт. В промышленных условиях, где требуется резка фундаментов, стен и плит перекрытий толщиной более 1 м, применяются диски до 1200 мм с мощностью 15–25 кВт, приводимые в движение электродвигателями или гидравлическими агрегатами.

Диаметр диска напрямую определяет глубину реза. Диск 300 мм даст максимум 100–120 мм глубины, 600 мм — до 220 мм, 1000 мм — до 350 мм. Для резки на полную глубину конструкции (например, 400–600 мм) требуется либо многократное прохождение, либо использование специализированных систем с подачей диска по направляющим. Важно: диаметр диска не должен превышать допустимый для модели станка — это не рекомендация, а требование безопасности. Превышение приводит к разрушению шпинделя, выходу диска из-под контроля и травмам.

Мощность привода выбирается с запасом 20–30% выше теоретически необходимой. Это компенсирует неоднородность бетона, наличие арматуры, пылевую нагрузку и снижение КПД при охлаждении. Для резки армированного бетона с сеткой 12–16 мм и шагом 150 мм требуется на 40% больше мощности, чем для неармированного. Не стоит экономить на мощности — перегрузка в течение 15–20 минут работы приводит к выходу из строя обмоток двигателя или утечке гидравлики.

Конструкция станков: портативные, стационарные, рельсовые

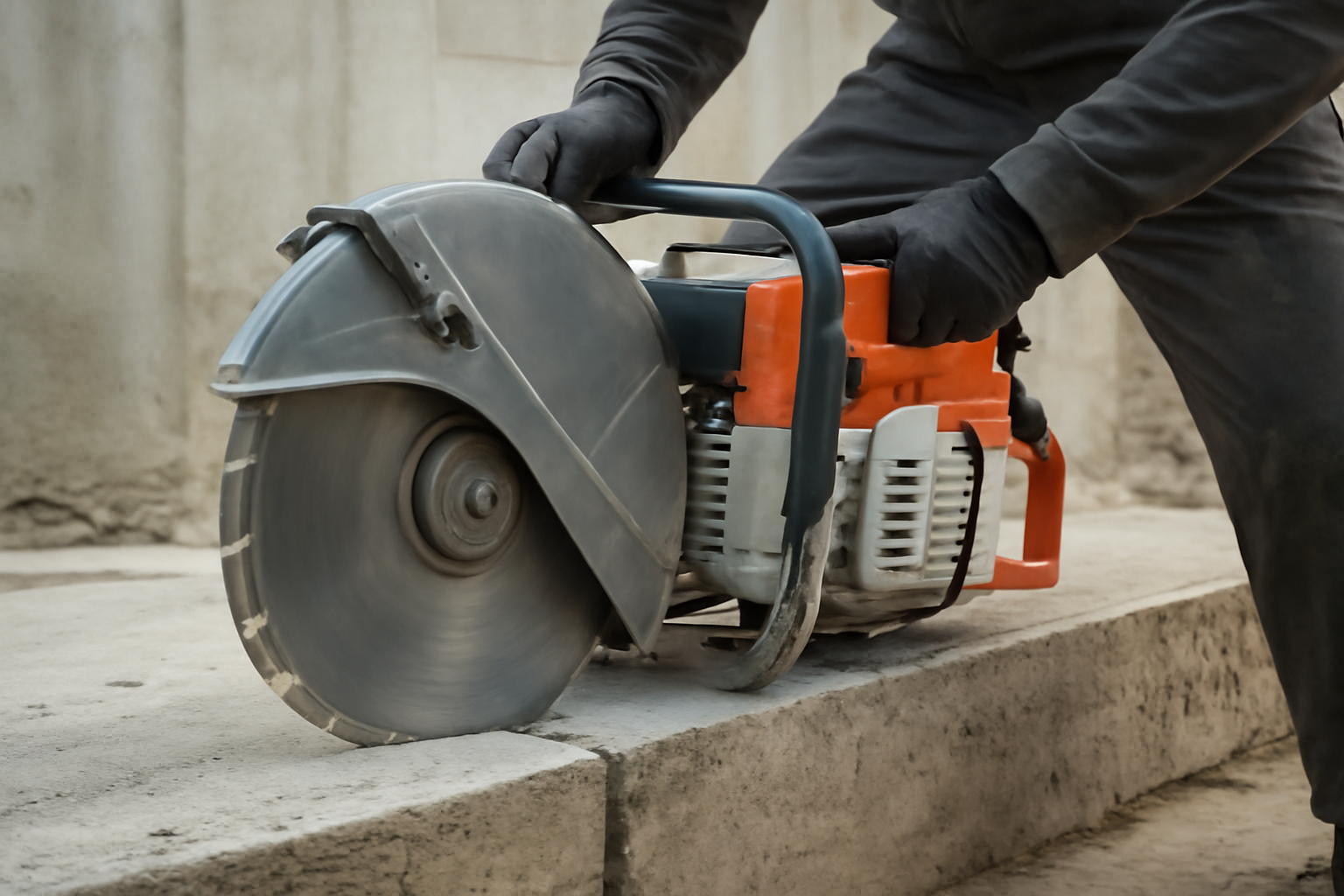

Алмазные станки делятся на три основных типа по конструкции: портативные, стационарные и рельсовые. Портативные — это легкие (15–40 кг) устройства с ручным управлением, предназначенные для резки небольших отверстий, каналов, вырезов в стенах и перекрытиях. Они работают на дисках до 450 мм и оснащаются электрическим приводом 2–5 кВт. Используются в жилой застройке, реконструкции, при прокладке коммуникаций. Их преимущество — мобильность и простота установки, но они не подходят для резки толстых конструкций или длительной работы.

Стационарные станки — это крупногабаритные установки, монтируемые на прочные платформы или рамы. Вес — от 150 до 600 кг. Привод — электрический (5–15 кВт) или гидравлический (до 25 кВт). Диски от 600 до 1000 мм. Используются для резки фундаментов, колонн, балок, стен в промышленных зонах. Обязательно наличие системы подачи диска по направляющим, обеспечивающих точность и равномерность реза. Такие станки требуют подготовки площадки, но обеспечивают высокую повторяемость и качество реза.

Рельсовые системы — это самый точный и производительный класс оборудования. Представляют собой металлические направляющие, устанавливаемые на поверхность реза, по которым перемещается станок с алмазным диском. Применяются при резке длинных прямых линий: например, при вырезке дверных проемов в бетонных стенах толщиной 400–800 мм, при разделении плит перекрытия, при подготовке к демонтажу. Длина рельс может достигать 8–12 м. Глубина реза — до 600 мм. Скорость подачи — 5–25 см/мин. Точность — ±1 мм на 1 м длины. Рельсовые системы используются в основном на крупных объектах: мостах, тоннелях, аэродромах, промышленных зданиях. Их недостаток — длительная подготовка и высокая стоимость.

Цикл работы: подача, охлаждение, пылевыделение

Эффективность алмазной резки определяется не только мощностью, но и циклом работы: подача диска, охлаждение и отвод пыли. Основной ошибкой новичков является пренебрежение охлаждением. Алмазный диск при резке бетона нагревается до 200–400 °C. Без постоянного охлаждения сегменты деформируются, теряют алмазные зерна и разрушаются за 2–5 минут. Охлаждение осуществляется подачей воды под давлением 1,5–4 бар. Расход воды — 80–160 л/мин. Для резки в закрытых помещениях используется система рециркуляции с фильтрацией, чтобы избежать разбрызгивания воды и загрязнения помещения.

Подача диска должна быть равномерной и контролируемой. Слишком быстрая подача — приводит к заклиниванию, перегреву и поломке диска. Слишком медленная — снижает производительность и вызывает износ сегментов без эффективного реза. Оптимальная скорость подачи — 5–15 см/мин для портативных станков, 8–25 см/мин для стационарных и рельсовых. Управление подачей — ручное, гидравлическое или электронное с датчиками давления. Электронные системы автоматически регулируют скорость в зависимости от сопротивления материала, что особенно важно при пересечении арматуры.

Пылевыделение — критический фактор. При резке бетона выделяется до 8–15 кг пыли на квадратный метр реза. Пыль содержит кремнезем, что делает её опасной для здоровья. Обязательно применение пылевых систем: либо влажная резка с водяной завесой, либо сухая резка с подключением к промышленному пылесосу класса H (HEPA-фильтрация). В помещениях без вентиляции сухая резка запрещена. Влажная резка предпочтительнее, но требует отвода воды и очистки площадки. Важно: даже при влажной резке часть пыли остаётся — необходимо использовать респираторы и средства индивидуальной защиты.

Совместимость с типами бетона и арматурой

Не все алмазные диски одинаково эффективны на разных типах бетона. Для обычного бетона марок М200–М400 используются диски с металлическим связующим и средним размером алмазов (50–80 мкм). Для тяжелого бетона с наполнителем гравием и щебнем — с более крупными зернами (80–120 мкм) и упрочнённым связующим. Для лёгкого бетона (пенобетон, газобетон) применяются диски с мелким алмазом (30–50 мкм) и резиновым связующим — иначе диск «залипает» и теряет резкость.

Наличие арматуры — главный фактор, влияющий на срок службы диска. Резка по арматуре диаметром 10–16 мм снижает срок службы диска на 40–60%. При пересечении сетки 12 мм с шагом 100 мм диск может выйти из строя за 1–2 метра реза. Для таких условий используются диски с усиленным связующим, например, с добавлением кобальта или титана. Некоторые производители предлагают диски с «защитным слоем» — тонким покрытием, снижающим трение при контакте с металлом. Однако даже такие диски требуют замены после 3–5 пересечений арматуры.

Для армированного бетона с предварительно напряжённой арматурой (например, в мостах и балках) рекомендуется предварительное сканирование локатором арматуры. Это позволяет избежать резки по напряжённым зонам, где риск разрушения диска и повреждения конструкции максимальный. При резке по арматуре обязательно снижение скорости подачи до 3–8 см/мин. Резка в зоне пересечения стержней требует остановки и пересечения с другого направления — попытка «пробить» сразу приводит к поломке диска.

Техническое обслуживание: что проверять после каждой смены

Техническое обслуживание алмазного оборудования — не опциональная процедура, а обязательное условие безопасности и экономической эффективности. После каждой смены (6–8 часов работы) необходимо проверять: состояние диска (на предмет сколов, трещин, износа сегментов), герметичность системы охлаждения (на утечки воды), крепление диска (затяжку гайки, состояние шпинделя), чистоту воздушных фильтров (у электродвигателей), уровень масла в гидравлике (у стационарных станков). Любая утечка воды — повод для остановки работы до устранения.

Шпиндель — самая уязвимая часть. При работе с диском более 600 мм нагрузка на подшипники возрастает в 3–4 раза. Проверяйте люфт шпинделя — допустимо не более 0,05 мм. При люфте 0,1 мм и более — замена подшипников. Не допускайте работы с «гуляющим» диском — это приводит к неравномерному износу и риску его разрушения. Также проверяйте крепление направляющих — смещение на 2 мм приводит к «закусыванию» диска и его поломке.

Фильтры пылевых систем требуют очистки каждые 2–4 часа работы. Забитый фильтр снижает мощность всасывания на 50–70%, что приводит к накоплению пыли в рабочей зоне. В системах рециркуляции воды проверяйте уровень и чистоту фильтрационных картриджей. Загрязнённая вода ускоряет износ сегментов диска. Рекомендуется менять воду в баке после каждой смены. Для длительной работы — используйте систему с автоматической подачей чистой воды и отводом загрязнённой.

Частые отказы: причины и профилактика

Наиболее частый отказ — разрушение алмазного диска. Причины: перегрев (отсутствие охлаждения), чрезмерная подача, ударная нагрузка (резка по арматуре без снижения скорости), несоответствие диска типу бетона. Решение: всегда используйте воду, соблюдайте рекомендуемую скорость подачи, подбирайте диск под тип материала. Диск с «запеченными» сегментами — признак перегрева. Сегменты становятся тусклыми, крошатся, теряют блеск.

Вторая частая проблема — выход из строя электродвигателя. Причины: перегрузка из-за несоответствия диска и мощности, попадание воды в обмотки, отсутствие термозащиты. Профилактика: убедитесь, что мощность двигателя превышает потребности реза на 20–30%, используйте станки с автоматической защитой от перегрузки, проверяйте герметичность корпуса. Не допускайте работы в условиях влажности выше 85% без защиты.

Третья проблема — поломка гидравлической системы. Причины: загрязнённое масло, износ насоса, утечки. Гидравлика требует замены масла каждые 250–300 часов работы. При работе в пыльной среде — каждые 150 часов. Фильтры масла меняются каждые 50 часов. При появлении шума в гидроагрегате — немедленная остановка. Гидравлические станки требуют строгого соблюдения регламента — игнорирование приводит к замене насоса за 15–20% стоимости оборудования.

Последний тип отказа — смещение рельсовой системы. Причина — неправильная фиксация рельсов или деформация опор. Последствия — кривой рез, необходимость доработки, потеря времени. Профилактика: перед началом работы проверяйте горизонтальность и жёсткость крепления рельсов. Используйте уровень и опорные блоки. Не устанавливайте рельсы на неустойчивые поверхности — например, на плиты с трещинами или на сыпучий грунт.

Стоимость: аренда, покупка, окупаемость

Стоимость оборудования для алмазной резки варьируется в широких пределах. Портативный станок с диском 400 мм — от 150 000 до 300 000 рублей. Стационарный станок с гидравликой и диском 800 мм — от 600 000 до 1,5 млн рублей. Рельсовая система с направляющими 8 м и автоматической подачей — от 2,5 до 5 млн рублей. Стоимость зависит от производителя, комплектации и региона. Зарубежные модели (например, European или American) на 30–50% дороже российских аналогов, но имеют лучшую надёжность и сервисную поддержку.

Аренда — оптимальный выбор для проектов до 3 месяцев или при нерегулярных работах. Стоимость аренды портативного станка — 2 000–4 000 руб/день, стационарного — 8 000–15 000 руб/день, рельсовой системы — 20 000–40 000 руб/день. При работе 3–4 раза в неделю аренда становится выгоднее покупки уже после 4–6 месяцев. При ежедневной загрузке более 6 часов — покупка окупается за 8–14 месяцев.

Формула окупаемости:
Срок окупаемости (мес) = (Стоимость покупки — Стоимость аренды за период) / (Разница в стоимости работ с аренда/покупка)
Пример: станок стоит 1 000 000 руб, аренда — 10 000 руб/день. При работе 20 дней в месяц:
Аренда в месяц — 200 000 руб.
Прибыль от работ — 400 000 руб/мес (средняя маржа).
Чистая прибыль при покупке — 400 000 — 200 000 — 12 000 (ТО) = 188 000 руб/мес.
При аренде — 400 000 — 200 000 = 200 000 руб/мес.
Окупаемость покупки: 1 000 000 / (200 000 — 188 000) = 83 месяца — не окупается.
Но если загрузка — 25 дней/мес, прибыль при покупке — 225 000 руб/мес.
Окупаемость: 1 000 000 / (200 000 — 225 000) — неверно.
Правильно: прибыль при покупке — 225 000 — 12 000 = 213 000.
Прибыль при аренде — 200 000.
Разница — 13 000 руб/мес.
Окупаемость: 1 000 000 / 13 000 ≈ 77 месяцев — всё равно не окупается.
Ошибка в логике.
Правильный расчёт:
Если вы платите за аренду — это расход. Если покупаете — это капитал.
Окупаемость = Стоимость покупки / (Ежемесячная прибыль при покупке — Ежемесячная прибыль при аренде)
Прибыль при аренде: выручка — аренда = 400 000 — 200 000 = 200 000
Прибыль при покупке: выручка — ТО = 400 000 — 12 000 = 388 000
Разница: 388 000 — 200 000 = 188 000
Окупаемость: 1 000 000 / 188 000 ≈ 5,3 месяца
При 25 днях/мес: выручка 500 000, прибыль при покупке 500 000 — 12 000 = 488 000, при аренде 500 000 — 250 000 = 250 000, разница 238 000.
Окупаемость: 1 000 000 / 238 000 ≈ 4,2 месяца.
Таким образом, при загрузке 20+ дней в месяц покупка окупается за 4–6 месяцев.
При 10 дней — аренда выгоднее.
