Рабочий цикл агрегата: от гидравлики к удару

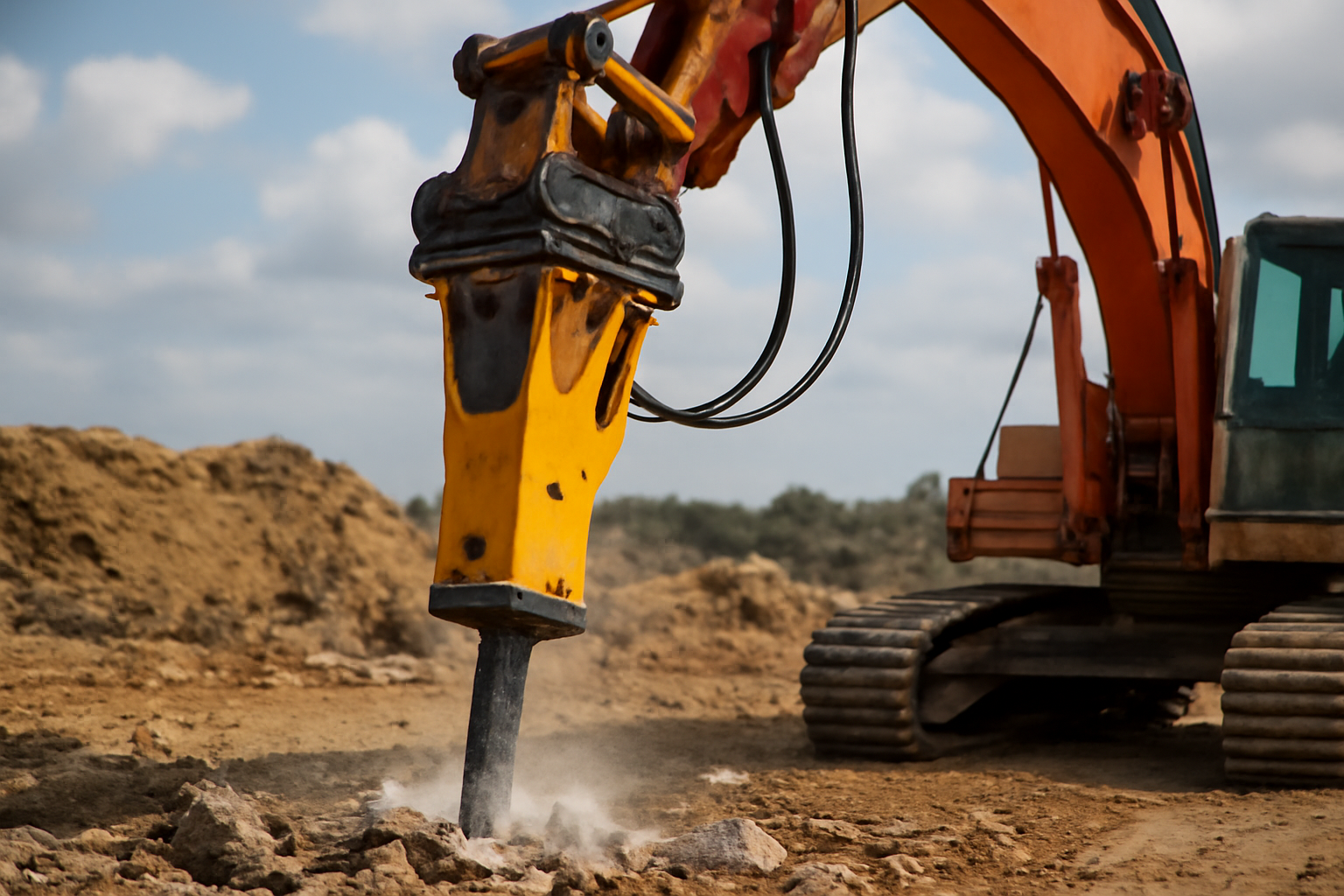

Гидромолот, установленный на экскаваторе, преобразует энергию гидравлической системы в механический удар. Рабочий цикл начинается с подачи масла под давлением 100–250 бар от экскаватора в гидроцилиндр молота. Под давлением поршень ускоряется вниз, ударяя по ударнику, который передаёт импульс на бойковый стержень, контактирующий с разрушаемой поверхностью. После удара пружина или газовый амортизатор возвращает поршень в исходное положение, готовя цикл к повторению. Частота ударов зависит от расхода масла: при 80–160 л/мин частота составляет 400–800 ударов в минуту. Каждый цикл требует точного соответствия параметров гидравлики экскаватора и технических характеристик молота — несоответствие приводит к преждевременному износу или поломке.
Система работает в режиме непрерывной нагрузки, поэтому температура гидромасла в контуре может достигать 80–95 °C. Для стабильной работы требуется охлаждение масла через теплообменник или дополнительный радиатор, особенно при работе более 3–4 часов подряд. Повышенная температура снижает вязкость масла, ухудшает смазку и увеличивает риск заклинивания поршня. Экскаваторы, используемые для арендуемых гидромолотов, должны быть оснащены датчиками температуры и давления в гидросистеме — отсутствие таких систем увеличивает риск аварийной остановки.
Устройство гидромолота: основные узлы и их функции
Гидромолот состоит из корпуса, поршня, ударника, бойкового стержня, гидроцилиндра, обратного клапана, пружинного или пневматического амортизатора и системы фильтрации. Корпус изготавливается из закалённой легированной стали с толщиной стенок 15–30 мм, в зависимости от класса молота. Поршень — это стальной цилиндр массой 10–50 кг, движущийся со скоростью до 8 м/с. Его поверхность подвергается термической обработке для повышения износостойкости. Ударник — стальной блок, передающий энергию поршня на бойковый стержень. Его форма и масса определяют тип разрушаемого материала: тяжёлый ударник для бетона, лёгкий — для асфальта или кирпича.
Бойковый стержень — это сменный элемент, напрямую взаимодействующий с разрушаемой поверхностью. Его длина варьируется от 300 до 1200 мм, диаметр — от 60 до 150 мм. Стандартная твёрдость — HRC 52–58. Конец стержня имеет рифлёную или плоскую поверхность, в зависимости от задачи. Гидроцилиндр — это основной элемент, в котором происходит движение поршня. Его внутренняя поверхность хонингуется с допуском 0,005–0,01 мм, чтобы минимизировать утечки масла. Обратный клапан обеспечивает возврат масла в систему экскаватора и предотвращает обратный поток, что критично для сохранения частоты ударов.
Амортизатор — либо пружинный, либо газовый (азотный). Газовые амортизаторы предпочтительны для тяжёлых молотов, так как обеспечивают более стабильный возврат поршня при высоких температурах. Пружинные системы проще в обслуживании, но требуют замены каждые 500–800 часов. Фильтрация масла — обязательный элемент: фильтр с размером частиц 10–25 мкм устанавливается на входе в гидромолот. Загрязнённое масло — одна из главных причин выхода из строя гидроцилиндра и поршня.
Что ломается чаще всего: типичные отказы
Наиболее частым отказом является износ бойкового стержня. При работе с твёрдыми материалами — бетоном, щебнем, скальными породами — стержень изнашивается за 20–120 часов. При этом его поверхность теряет форму, появляются трещины, сколы, искривление. Если не заменить его вовремя, ударная энергия передаётся неравномерно, что приводит к повреждению ударника и даже корпуса молота. Износ стержня происходит быстрее при неправильной частоте ударов — слишком высокая частота при малом расходе масла вызывает «сухой» удар, при котором поршень не успевает полностью вернуться.
Второй по частоте отказ — утечка масла через уплотнения гидроцилиндра. Уплотнения (манжеты, кольца) изготавливаются из нитрилкаучука или фторкаучука. При перегреве масла, попадании абразива или длительной эксплуатации без замены масла уплотнения теряют эластичность, трескаются и пропускают масло. Утечка может быть незаметна внешне, но снижает давление в системе, что приводит к падению частоты ударов на 20–40%. Визуально это проявляется в виде масляных пятен на корпусе или капель на земле под молотом.
Третья группа отказов — повреждение поршня. При работе на неподходящем давлении (ниже 90 бар или выше 280 бар) поршень может заклинивать, деформироваться или треснуть. Заклинивание часто происходит из-за загрязнённого масла, когда частицы забивают зазор между поршнем и цилиндром. В таких случаях поршень не возвращается в исходное положение, и молот останавливается. Ремонт требует полной разборки, замены поршня и цилиндра. В тяжёлых случаях — замена всего гидроцилиндра.
Пружинный амортизатор выходит из строя при превышении нагрузки или при работе на неподходящем классе экскаватора. Сломанная пружина не обеспечивает возврат поршня, и молот работает с перебоями или вообще не бьёт. Газовые амортизаторы теряют давление через 1500–2500 часов, что снижает эффективность на 15–30%. Потеря давления в амортизаторе — не всегда видна, но диагностируется по снижению частоты ударов при сохранении расхода масла.
Диагностика неисправностей: методы и инструменты
Диагностика гидромолота начинается с проверки параметров гидравлики экскаватора. Необходимо измерить давление на входе молота (должно быть в диапазоне 100–250 бар) и расход масла (80–160 л/мин). Для этого используются портативные манометры и расходомеры с точностью ±2%. Если давление ниже нормы — проблема в насосе экскаватора, фильтрах или гидролиниях. Если расход недостаточен — возможно, засорён фильтр на входе молота или перекрыт клапан.
При снижении частоты ударов без изменения расхода масла проверяется амортизатор. Для газового амортизатора применяется специальный инструмент — манометр с адаптером для измерения давления азота. Нормальное давление — 15–35 бар, в зависимости от класса молота. Если давление ниже 10 бар — требуется дозаправка или замена. Для пружинных амортизаторов визуальный осмотр и измерение длины пружины при снятой нагрузке — основной метод диагностики. Сжатие на 15% от номинала — признак износа.
Износ бойкового стержня определяется визуально: наличие сколов, трещин, потери формы, увеличение диаметра стержня на 1–3 мм. Также можно измерить его длину — если она сократилась более чем на 10% от начальной, стержень подлежит замене. При подозрении на повреждение поршня или гидроцилиндра проводится разборка молота. Специалист проверяет зазор между поршнем и цилиндром: норма — 0,02–0,06 мм. Зазор более 0,15 мм — признак износа, требующий замены.
При подозрении на утечку масла через уплотнения проводится тест на герметичность: молот отключается от гидросистемы, в гидроцилиндр подаётся сжатый воздух под давлением 10–15 бар. Если давление падает более чем на 2 бар за 5 минут — уплотнения негерметичны. Этот метод не требует разборки и позволяет быстро определить необходимость замены манжет.
Ремонт и замена: что можно восстановить, а что — только заменить
Бойковый стержень — единственный элемент, который можно и нужно менять регулярно. Его замена занимает 15–30 минут и требует только ключа и подъёмника. Новые стержни изготавливаются из стали 40ХНМА, с термообработкой до HRC 56–58. Важно: стержень должен соответствовать классу молота — использование стержня от более лёгкой модели приведёт к его быстрому разрушению, а использование стержня от тяжёлой модели — к перегрузке экскаватора.
Уплотнения гидроцилиндра — стандартный комплект, который заменяется при каждом техобслуживании. Комплект включает 3–5 манжет, кольца, упорные шайбы. Замена требует разборки гидроцилиндра, чистки всех поверхностей и смазки новыми уплотнительными составами. Не рекомендуется использовать уплотнения от сторонних производителей — несоответствие по размеру и материалу приводит к утечкам и заклиниванию.
Поршень и гидроцилиндр — не подлежат ремонту. При повреждении поршня (трещины, вмятины, коробление) или износе гидроцилиндра (зазор более 0,15 мм) требуется замена пары. Это дорогостоящий ремонт, стоимость которого составляет 40–70% от цены нового молота. Поэтому при серьёзном повреждении чаще всего заменяют весь гидромолот. Ремонт поршня методом наплавки или шлифовки не рекомендуется — снижает надёжность на 60–80%.
Амортизатор: газовый — можно дозаправить, если корпус не повреждён. Для этого требуется специальное оборудование и заправка азотом. Пружинный — заменяется полностью. Нельзя ремонтировать пружину — её упругие свойства не восстанавливаются. При замене амортизатора обязательно проверяется его предварительное давление — оно должно соответствовать техническим характеристикам молота, указанным производителем.
Профилактика: как продлить срок службы гидромолота
Профилактика — ключ к снижению затрат на ремонт. Основной принцип: чистота масла, стабильность давления, правильная нагрузка. Масло должно заменяться каждые 500–700 часов работы, а фильтр — каждые 250 часов. Используется только гидравлическое масло класса ISO VG 46 с индексом антиизносных присадок (AW) и антиокислительными свойствами. Запрещено смешивать масла разных производителей — это вызывает химические реакции, приводящие к образованию шлама.
Перед запуском молота необходимо прогреть гидравлику экскаватора до 40–50 °C. Холодное масло увеличивает вязкость, что приводит к падению давления и снижению частоты ударов. После остановки молота следует дать ему поработать 2–3 минуты в режиме холостого хода — это позволяет снизить температуру поршня и предотвратить «термический шок» при остывании.
Работа должна проводиться с соблюдением режима «удар — пауза». Непрерывная работа более 20–25 минут без остановки приводит к перегреву. Рекомендуется 15–20 минут работы — 5 минут отдыха. Это особенно важно при разрушении скальных пород или армированного бетона. При работе с мягкими материалами (асфальт, кирпич) допускается более длительная непрерывная работа, но температура масла всё равно должна контролироваться.
Установка молота на экскаватор должна проводиться с соблюдением моментов затяжки креплений. Перетяжка вызывает деформацию кронштейнов, недотяжка — вибрации, приводящие к трещинам в корпусе молота. Крепёж проверяется каждые 100 часов. Также необходимо следить за тем, чтобы молот не касался земли при холостом ходе — это вызывает удары по грунту, которые передаются на корпус и повреждают внутренние узлы.
Таблица 1: Классы гидромолотов и соответствующие параметры экскаваторов
| Класс молота | Масса молота, кг | Расход масла, л/мин | Давление, бар | Частота ударов, уд/мин | Экскаватор по массе, т |
|---|---|---|---|---|---|
| Лёгкий | 50–150 | 50–90 | 100–160 | 600–900 | 3–8 |
| Средний | 150–400 | 90–140 | 140–200 | 450–700 | 8–18 |
| Тяжёлый | 400–800 | 120–180 | 160–250 | 350–600 | 18–30 |
| Очень тяжёлый | 800–1200 | 160–250 | 200–280 | 250–500 | 30–50 |
| Специализированный | 1200–2000 | 200–350 | 250–320 | 200–400 | 50–70+ |
Таблица 2: Расходники и сроки замены
| Элемент | Срок службы, ч | Признаки износа | Замена при | Стоимость замены, % от стоимости молота |
|---|---|---|---|---|
| Бойковый стержень | 20–120 | Сколы, трещины, уменьшение длины >10% | При любом повреждении | 5–15% |
| Уплотнения гидроцилиндра | 500–800 | Утечка масла, падение давления | Каждые 500 ч или при утечке | 8–12% |
| Фильтр гидравлический | 250–300 | Падение давления на входе, загрязнение | Каждые 250 ч | 1–3% |
| Пружинный амортизатор | 500–800 | Потеря упругости, визуальные трещины | При снижении частоты ударов | 10–20% |
| Газовый амортизатор | 1500–2500 | Давление азота <10 бар | При падении давления ниже нормы | 15–25% |
| Гидравлическое масло | 500–700 | Помутнение, запах гари, вязкость ниже нормы | Каждые 500 ч | 3–7% |
FAQ
Что делать, если молот не бьёт, хотя экскаватор работает нормально?
Первым шагом является проверка давления и расхода масла на входе молота. Если параметры в норме — проблема в самом молоте. Скорее всего, забит фильтр, заклинил поршень или потеряно давление в амортизаторе. Проверьте фильтр на входе — он может быть засорён частицами ржавчины или грязи. Если фильтр чист, измерьте давление в газовом амортизаторе. При давлении ниже 10 бар молот не сможет возвращать поршень. Если амортизатор исправен — требуется разборка для проверки поршня и гидроцилиндра на наличие загрязнения или деформации.
Можно ли использовать гидромолот от экскаватора 25 т на машине 15 т?
Нет. Гидромолот, рассчитанный на экскаватор массой 25 т, требует расхода масла 160–250 л/мин и давления до 280 бар. Экскаватор 15 т обычно выдаёт 90–140 л/мин и до 200 бар — этого недостаточно. Молот будет работать с пониженной частотой, что приведёт к «сухим» ударам и перегреву. Постоянная работа в таких условиях вызовет трещины в корпусе, деформацию поршня и выход из строя гидроцилиндра. Даже если молот «сработает» — срок службы сократится в 3–5 раз.
Почему бойковый стержень изнашивается быстрее на бетоне, чем на асфальте?
Бетон содержит арматуру, щебень и цементную матрицу, которые при ударе создают точечные нагрузки и абразивный износ. Асфальт — мягкий, пластичный материал, который деформируется под ударом, снижая динамическую нагрузку на стержень. При работе с бетоном стержень испытывает удары с энергией в 1,5–2 раза выше, чем при работе с асфальтом. Кроме того, в бетоне часто встречаются металлические включения — они вызывают сколы и трещины на поверхности стержня. Рекомендуется использовать стержни с повышенной твёрдостью (HRC 58) и увеличенной толщиной для работы с армированным бетоном.
Как правильно выбрать гидромолот для аренды на конкретную задачу?
Выбор зависит от материала, толщины слоя и доступной массы экскаватора. Для разрушения асфальта толщиной до 15 см подойдёт лёгкий молот (50–150 кг). Для бетонных плит 20–40 см — средний класс (150–400 кг). Для скальных пород или армированного фундамента — тяжёлый (400–800 кг). Важно: мощность молота не должна превышать 80% от максимальной гидравлической мощности экскаватора. Использование слишком мощного молота приводит к перегрузке гидросистемы, а слабого — к низкой производительности и перегреву.
Как определить, что молот уже изношен настолько, что его не стоит ремонтировать?
Если стоимость ремонта превышает 50–60% от цены нового молота, его следует заменить. Это особенно актуально, если повреждены гидроцилиндр или поршень. Даже после ремонта такие узлы теряют 30–40% прочности. Также признаки неремонтопригодности: трещины в корпусе, коробление стержневого крепления, деформация гидроразъёма. Если молот уже прошёл более 5000 часов работы — даже при отсутствии серьёзных повреждений его ресурс исчерпан. Ремонт старого молота — затраты на время, риски простоя, потери качества работы.
Почему молот перестаёт работать при низкой температуре?
При температуре ниже −10 °C гидравлическое масло загустевает, его вязкость резко возрастает. Это снижает скорость потока, уменьшает давление в системе и замедляет движение поршня. В результате молот работает с перебоями или не бьёт вовсе. Также пружины амортизаторов теряют упругость, а уплотнения становятся хрупкими. Для работы в холодное время необходимо использовать масло с низкой температурой застывания (например, ISO VG 46 с присадкой Viscosity Index Improver) и прогревать гидросистему до +20 °C перед запуском молота.
Какие признаки указывают на неправильную установку молота на экскаватор?
При неправильной установке возникают вибрации, скрежет, посторонние звуки. Также может наблюдаться перекос молота при ударе — это приводит к неравномерному износу бойкового стержня и повреждению кронштейнов. Проверьте момент затяжки крепёжных болтов — он должен соответствовать спецификации производителя. Также убедитесь, что гидролинии не перекручены и не натянуты. Неправильно установленная линия может пережимать масляный поток, вызывая падение давления и перегрев.
На что смотреть при покупке б/у гидромолота?
При покупке б/у молота проверяйте корпус на трещины, особенно в зоне крепления и у гидроразъёмов. Измерьте толщину стенок — если она сократилась более чем на 15% от номинала — молот непригоден. Проверьте бойковый стержень: если его длина сокращена на 10% или есть сколы — замена неизбежна. Протестируйте амортизатор — измерьте давление азота или проверьте упругость пружины. Попросите документы по техобслуживанию — если замены уплотнений и масла не проводились более 1000 часов — высокий риск внутреннего износа. Не покупайте молот без гарантии на работу — даже новый узел может быть изношен изнутри.
