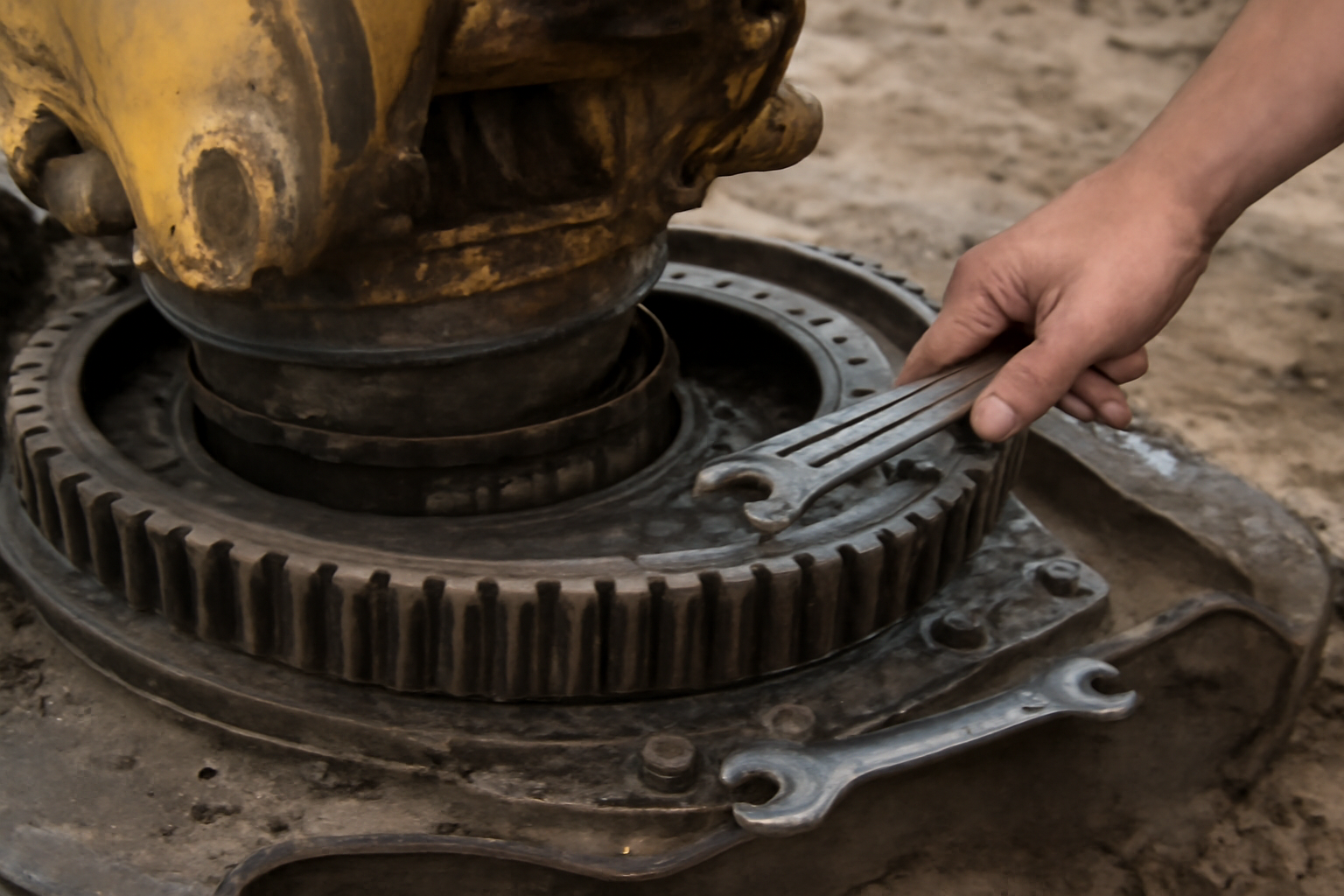

Поворотный механизм экскаватора: устройство и ремонт

Одна из самых распространённых ошибок на стройплощадках — игнорирование состояния поворотного механизма до момента полной остановки техники. Многие операторы и техники считают, что если экскаватор «поворачивается», значит, всё в порядке. На практике это приводит к катастрофическим последствиям: износ центральной опоры, разрушение зубчатого венца, утечки в гидросистеме и, как следствие, отказ всей вращающейся части. Стоимость замены поворотного механизма в среднем в 5–8 раз превышает расходы на профилактику. Проблема не в дороговизне запчастей, а в непонимании устройства и неправильной эксплуатации. В этой статье мы разберём устройство поворотного механизма, его типы, признаки неисправностей, методы диагностики и экономически обоснованные стратегии ремонта и обслуживания.

Что такое поворотный механизм и зачем он нужен

Поворотный механизм — это совокупность агрегатов, обеспечивающих вращение верхней части экскаватора (поворотной платформы) относительно нижней ходовой части. Он обеспечивает точное позиционирование стрелы и ковша в горизонтальной плоскости, что критично для работы на ограниченных участках, в плотной застройке, при погрузке в транспорт или при работе с боковым вылетом. Без исправного механизма экскаватор превращается в стационарный кран с ограниченной зоной действия. Даже при наличии мощного гидроцилиндра стрелы и ковша, отсутствие поворота делает технику непригодной для большинства задач.

Механизм работает в условиях высоких динамических нагрузок: при резких остановках поворота, перекосах при копании, перегрузках по радиусу. Он вынужден выдерживать моменты до 150–300 кН·м в зависимости от массы экскаватора. При этом компоненты должны работать в условиях пыли, влаги, перепадов температур и постоянных вибраций. Это требует особой надёжности конструкции и чёткого соблюдения режимов обслуживания.

Основные типы поворотных механизмов

В зависимости от конструктивного решения и назначения экскаватора, поворотные механизмы делятся на три основных типа: с зубчатой передачей, с цепной передачей и с гидромотором-редуктором. Каждый тип имеет свои преимущества, ограничения и области применения.

Тип механизма	Конструкция	Диапазон массы экскаваторов	Крутящий момент, кН·м	Срок службы без ремонта	Основные недостатки
Зубчатая передача (венец + шестерня)	Внешний зубчатый венец на поворотной платформе, привод от гидромотора через редуктор	10–45 т	80–300	8 000–15 000 моточасов	Подвержен износу зубьев, чувствителен к загрязнению, требует точной регулировки зацепления
Цепная передача	Цепь с звёздочками, передающая момент от гидромотора к венцу	20–60 т	120–400	6 000–12 000 моточасов	Высокий износ цепи и звёздочек, требует постоянной смазки, подвержен растяжению
Гидромотор-редуктор (интегрированный)	Гидромотор с встроенным планетарным редуктором, напрямую соединённый с венцом	5–35 т	50–200	10 000–18 000 моточасов	Ограниченная мощность, дорогой ремонт, чувствителен к загрязнению гидравлики
Гидравлическая передача с фрикционными элементами	Регулируемый гидромотор + фрикционные диски, передающие момент через трение	15–50 т	100–350	5 000–10 000 моточасов	Быстрый износ дисков, необходимость частой замены, нестабильная передача момента
Электромеханический (редко используется)	Электромотор + редуктор, питание от генератора экскаватора	25–60 т (экспериментальные модели)	150–320	12 000–20 000 моточасов	Низкая надёжность в условиях вибрации, высокая стоимость, редкость запчастей

Наиболее распространённым решением для экскаваторов класса 15–35 тонн остаётся зубчатая передача. Она обеспечивает высокую жёсткость передачи момента, простоту диагностики и относительно низкую стоимость обслуживания. Цепные механизмы встречаются преимущественно на крупных карьерных экскаваторах, где требуется передача высоких нагрузок, но допускается более частое техобслуживание. Интегрированные гидромоторы — это компактное решение для малых и средних моделей, но их ремонт требует специализированных станций.

Устройство поворотного механизма: поузловый разбор

Основные компоненты поворотного механизма: поворотный венец, шестерня привода, гидромотор, редуктор, центральная опора, уплотнения, датчики и система смазки. Венец — это кольцевая зубчатая шестерня, приваренная к нижней части поворотной платформы. Он изготавливается из закалённой стали с твёрдостью HRC 50–58. Зубья подвергаются упрочнению методом закалки токами высокой частоты (ТВЧ) для повышения износостойкости.

Привод осуществляется через гидромотор, который подключён к гидравлической системе экскаватора. Давление в системе при повороте может достигать 250–350 бар. Гидромотор передаёт вращение через редуктор, который снижает скорость и увеличивает момент. В большинстве случаев используется планетарный редуктор с несколькими ступенями — это обеспечивает компактность и высокую передаточную способность.

Центральная опора — это подшипник скольжения или роликовый подшипник, на котором лежит вся поворотная платформа. В её конструкции есть каналы для смазки и отвода пыли. Если опора изнашивается, платформа начинает «проседать», что вызывает перекос венца и ускоренный износ зубьев. Уплотнения предотвращают попадание грязи внутрь механизма и утечку смазки. Их пробой — первая стадия разрушения всей системы.

Система смазки может быть автономной (смазочный насос и трубопроводы) или интегрированной в гидравлику. В некоторых моделях предусмотрена автоматическая смазка с интервалом 50–100 моточасов. Недостаточная или чрезмерная смазка приводит к перегреву и преждевременному выходу из строя.

Признаки неисправностей и их причины

Первым признаком неисправности является увеличение люфта при повороте. Если платформа «болтается» на 10–15 градусов без нагрузки — это уже критично. Причины: износ венца, выработка центральной опоры, ослабление креплений, разрушение зубьев. Заметить это можно при работе: при плавном повороте чувствуется рывок, а при резком — проскакивание, как при изношенной муфте.

Второй признак — шум. Хруст, скрежет, звон при повороте указывают на повреждение зубьев. Если шум сопровождается вибрацией — скорее всего, произошёл обрыв нескольких зубьев. В этом случае дальнейшая эксплуатация приведёт к полному разрушению венца и необходимости замены всей поворотной платформы — стоимость которой может превышать 50% цены экскаватора.

Третий признак — утечки. Масло под поворотной платформой, на боковых уплотнениях или на корпусе гидромотора — это сигнал о разрушении уплотнений. Неисправные уплотнения не только теряют смазку, но и позволяют попадать пыли и влаге внутрь, что ускоряет износ подшипников и шестерён.

Четвёртый признак — снижение скорости поворота при том же давлении. Это указывает на износ гидромотора: внутренние зазоры между поршнями и цилиндрами увеличились, снижается КПД. Также это может быть следствием загрязнённого фильтра или подсасывания воздуха в гидросистеме.

Пятый признак — перегрев корпуса гидромотора. При нормальной работе температура не превышает 70–80 °C. Если корпус горячий на ощупь — значит, происходит внутреннее трение, возможно, разрушение подшипников или поломка планетарной шестерни. Это уже аварийная ситуация.

Диагностика и ремонт: пошаговый алгоритм

Диагностика должна начинаться не с разборки, а с визуального осмотра и измерения параметров. Первым делом проверяют люфт поворотной платформы. Для этого фиксируют стрелу в неподвижном положении и пытаются повернуть платформу вручную (при отключённом гидромоторе). Люфт более 10 мм на краю платформы требует дальнейшего осмотра.

Затем проверяют давление в системе поворота. Стандартное рабочее давление — 220–350 бар. Если давление падает при нагрузке, но не падает при холостом ходе — значит, неисправен гидромотор. Если давление не растёт вообще — проверяют насос, клапаны и фильтры.

После этого проводят визуальный осмотр венца. Зубья должны быть ровными, без сколов, трещин, сглаживания профиля. Износ на 15–20% по высоте зуба — это предельный порог. Дальнейшая эксплуатация приведёт к разрушению. Для точной оценки используется шаблон зуба, а не визуальная оценка.

При необходимости ремонта сначала демонтируют гидромотор. Его можно ремонтировать на специализированной станции: замена поршней, цилиндров, подшипников. Стоимость ремонта — 30–50% от цены нового. Если венец повреждён — его можно восстановить наплавкой, если износ не превышает 10%. При большем износе требуется замена.

Центральная опора заменяется только полностью. Её ремонт нецелесообразен — даже при замене роликов, износ поверхности кольца делает восстановление хрупким. Уплотнения всегда меняют пакетом — даже если виден только один. Все резиновые детали теряют эластичность после 3–4 лет эксплуатации.

После сборки обязательно проводят пробный запуск на малых оборотах, контролируют температуру, давление и отсутствие утечек в течение 2–3 часов. Только после этого допускают к работе в штатном режиме.

Сравнение затрат: ремонт, восстановление, замена

При принятии решения о ремонте нужно сравнивать три варианта: частичный ремонт, полный ремонт и замену. Ниже приведены ориентировочные затраты для экскаватора массой 20–25 тонн.

Вариант	Что включает	Срок службы после работ	Стоимость, тыс. руб.	Срок выполнения	Риск
Замена уплотнений и смазка	Набор уплотнений, смазка, регулировка	1 500–3 000 моточасов	40–80	1–2 дня	Низкий — если неисправность на ранней стадии
Ремонт гидромотора	Замена поршней, цилиндров, подшипников	5 000–8 000 моточасов	180–250	5–7 дней	Средний — зависит от качества запчастей
Восстановление венца наплавкой	Наплавка зубьев, термообработка, шлифовка	6 000–10 000 моточасов	220–300	10–14 дней	Высокий — требует точной технологии
Замена венца	Новый венец, установка, балансировка	12 000–18 000 моточасов	350–550	3–5 дней	Низкий — заводская деталь
Полная замена механизма	Гидромотор + венец + опора + уплотнения	15 000–20 000 моточасов	700–1 100	5–7 дней	Низкий — гарантия от производителя

Экономия на ремонте уплотнений и смазке может сэкономить до 80% бюджета, но только если неисправность не перешла в стадию износа зубьев. Восстановление венца наплавкой — рискованная операция: 30% таких ремонтов требуют повторного вмешательства в течение года. Замена венца — оптимальный баланс цены и долговечности. Полная замена оправдана только при совокупном износе нескольких узлов или при работе в агрессивных условиях (песок, пыль, камни).

Экономика обслуживания: как снизить затраты на 40%

Снижение затрат на поворотный механизм невозможно без системного подхода. Первое — это регулярная смазка. Некоторые компании смазывают венец раз в 200 моточасов. Норма — каждые 50–100. Использование специализированной смазки с антикоррозийными и противозадирными добавками увеличивает срок службы венца на 30–50%.

Второе — контроль загрязнения гидравлики. Загрязнённая жидкость разрушает не только гидромотор, но и клапаны управления. Фильтры гидросистемы нужно менять каждые 500 моточасов, а не по пробегу. Это снижает износ гидромотора на 60%.

Третье — обучение операторов. Резкие остановки поворота, работа с вылетом стрелы 12 м при копании тяжёлым грунтом, поворот с поднятой ковшом нагрузкой — всё это создаёт динамические ударные нагрузки, в 2–3 раза превышающие нормативные. Обучение оператора экономичному повороту снижает нагрузку на механизм на 30–40%.

Четвёртое — использование блокировок при стоянке. Экскаваторы с системой блокировки поворота при остановке не испытывают вибрационных нагрузок от ветра и землетрясений. Это продлевает жизнь центральной опоре.

Пятое — аренда запасных частей. Если поворотный механизм выходит из строя, а ремонт требует 10 дней, то аренда экскаватора на это время может обойтись дешевле, чем простои. Стоимость аренды экскаватора 20–25 тонн — 15–25 тыс. руб. в сутки. При простое в 8 дней — 120–200 тыс. руб. Это меньше, чем стоимость полной замены механизма. Экономия достигается за счёт грамотного планирования.

FAQ

Когда выгоднее арендовать экскаватор, чем ремонтировать поворотный механизм?

Аренда оправдана, если стоимость ремонта превышает 40% от рыночной стоимости экскаватора или если время простоя превышает 7 дней. Например, при цене экскаватора 15 млн руб. и стоимости замены механизма 900 тыс. руб. ремонт целесообразен. Но если он выйдет из строя на пике сезона, и без него теряется 150 тыс. руб. в день, то аренда на 5 дней (750 тыс. руб.) экономически предпочтительнее, особенно если ремонт требует 10–14 дней. Учитывайте не только затраты на запчасти, но и упущенную выгоду.

Что проверять первым при подозрении на неисправность поворотного механизма?

Первым делом — уплотнения и смазка. 70% всех отказов начинаются с утечки масла или недостаточной смазки венца. Проверьте наличие масла под платформой, в зоне крепления гидромотора и на краю венца. Затем — люфт. Попробуйте повернуть платформу вручную при выключенном двигателе. Люфт более 10 мм — признак износа опоры или венца. Давление в гидросистеме и шум проверяются уже на втором этапе диагностики.

Можно ли отремонтировать поворотный венец, если сломаны зубья?

Да, но только при незначительном повреждении — до 2–3 зубьев и глубине скола менее 5 мм. Восстановление проводится наплавкой с последующей термообработкой и шлифовкой. При более серьёзном повреждении (более 5 зубьев, глубина скола >10 мм, трещины на теле венца) — ремонт неэффективен. Наплавленный металл имеет меньшую твёрдость, и венец быстро снова разрушится. Замена венца в таких случаях — единственный надёжный вариант.

Как часто нужно менять уплотнения поворотного механизма?

Срок службы уплотнений — 5 000–8 000 моточасов, но в условиях высокой запылённости (карьеры, песчаные грунты) — каждые 3 000–4 000 часов. Не ждите утечек — проверяйте состояние уплотнений при каждой технической проверке. Износ уплотнений — первая стадия разрушения. Если пыль попала внутрь, она царапает поверхности подшипников и венца. Замена уплотнений — самая дешёвая профилактическая операция.

Почему гидромотор перегревается при нормальном давлении?

Перегрев при нормальном давлении указывает на внутренние потери: износ поршней, разрушение подшипников, загрязнение масла или перегрев гидравлики в целом. Нормальная температура масла — 40–70 °C. При 80–90 °C вязкость падает, трение возрастает. Проверьте фильтр гидросистемы, охладитель масла, уровень жидкости. Часто причина — в несвоевременной замене масла. Используйте только рекомендованное масло по классу ISO 46 или выше.

Влияет ли тип грунта на износ поворотного механизма?

Да, существенно. Работа с тяжёлыми, плотными грунтами (глина, скальные породы) при большом вылете стрелы создаёт максимальный момент на венце — до 300 кН·м. Песок и щебень — менее опасны, но они проникают внутрь механизма, вызывая абразивный износ. При работе в песчаных условиях требуется усиленная система очистки и более частая смазка. В карьерах с высокой запылённостью рекомендуется использовать защитные кожухи и двойные уплотнения.

Какие запчасти лучше — оригинальные или аналоги?

Для гидромоторов и венцов — только оригинальные. Аналоги часто имеют отклонения по твёрдости, размерам, геометрии зубьев. Это приводит к ускоренному износу сопрягаемых деталей. Для уплотнений и смазки допустимы качественные аналоги — при наличии сертификатов ISO. Однако при ремонте гидромотора даже незначительное отклонение в размере поршня на 0,02 мм приводит к потере давления. Некачественные запчасти — ложная экономия, которая обходится в 2–3 раза дороже в долгосрочной перспективе.

Можно ли продлить срок службы поворотного механизма при работе в условиях низких температур?

Да. При температурах ниже -20 °C гидравлическое масло густеет, что увеличивает нагрузку на гидромотор. Используйте масла с низкой температурой застывания (например, ISO VG 46 с индексом -40 °C). Перед запуском прогревайте гидравлику на холостых оборотах 10–15 минут. Не включайте поворот при полной нагрузке в мороз — это вызывает ударные нагрузки. Установите подогрев корпуса гидромотора — это снижает вероятность отказа на 60% в зимний период.
