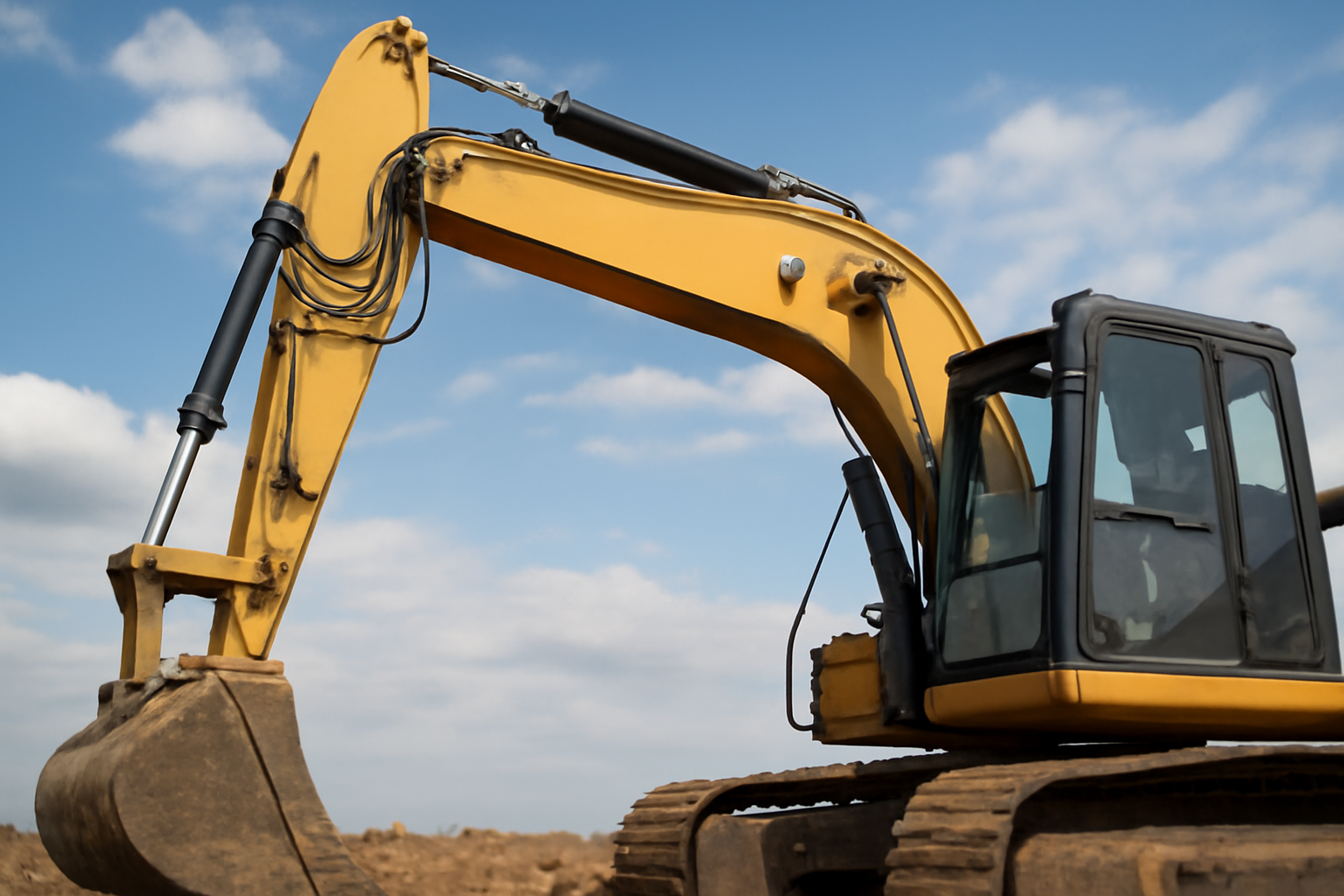

Коды ошибок экскаватора Cat
Рабочий цикл экскаватора Caterpillar — это последовательность взаимосвязанных механических, гидравлических и электронных процессов, управляемых центральным модулем контроля (ECM). В начале цикла гидравлический насос создает давление в диапазоне 250–350 бар, которое распределяется через распределительные клапаны к цилиндрам ковша, стрелы, реверса и поворотного устройства. Двигатель, работающий на дизельном топливе с системой впрыска Common Rail, поддерживает обороты в пределах 800–2200 об/мин, в зависимости от нагрузки. Электронный блок управления получает сигналы от датчиков температуры, давления, положения рычагов и положения шестерен трансмиссии. При отклонении любого параметра за допустимый диапазон ECM фиксирует код ошибки, активирует индикатор на панели и, при необходимости, ограничивает мощность или останавливает агрегат. Эти коды — не просто предупреждения, а диагностические ключи, позволяющие восстановить работоспособность техники без разборки узлов. Неправильная интерпретация кода может привести к замене исправных компонентов, потере времени и увеличению затрат на ремонт.
Классификация кодов ошибок экскаваторов Caterpillar
Коды ошибок экскаваторов Caterpillar систематизированы по типу неисправности и системе, в которой она возникла. Основные категории: электронные (E), гидравлические (H), топливные (F), двигательные (D), трансмиссионные (T) и датчиковые (S). Каждый код состоит из 3–5 цифр, где первая цифра обозначает класс, вторая — подсистему, а последующие — конкретную неисправность. Например, код 120 означает сбой в системе давления масла в гидравлике, а 143 — превышение температуры охлаждающей жидкости двигателя. Для моделей 312–336, 320–325 и 340–349 используется единая система кодирования, что упрощает обучение персонала. Все коды записываются в неперезаписываемую память ECM и могут быть считаны через диагностический порт J1939 или J1708. Старые модели (до 2010 г.) используют однопроводную шину SAE J1587, что ограничивает скорость передачи данных и требует более длительной диагностики.
Сравнительная таблица кодов по классам и частоте возникновения
| Класс кода | Система | Пример кодов | Частота возникновения (на 1000 моточасов) | Типичные причины |
|---|---|---|---|---|
| E | Электроника и датчики | 120, 143, 158, 171 | 18–32 | Обрыв цепи, окисление разъемов, неисправные датчики давления |
| H | Гидравлика | 205, 212, 230, 244 | 15–28 | Загрязнение масла, износ насосов, утечки, неисправные клапаны |
| F | Топливная система | 302, 315, 329, 341 | 12–25 | Засорение фильтров, подсос воздуха, неисправные форсунки, низкое давление подачи |
| D | Двигатель | 403, 418, 427, 455 | 10–20 | Проблемы с турбонаддувом, низкая компрессия, сбой в системе EGR, перегрев |
| T | Трансмиссия | 510, 522, 534, 548 | 5–15 | Низкий уровень масла, износ фрикционов, сбой в работе соленоидов |
| S | Системы безопасности | 601, 615, 630, 642 | 8–18 | Неправильное положение рычагов, сбой блокировки, отказ датчика аварийной остановки |
Разбор наиболее распространенных кодов ошибок
Код E120 — сбой в датчике давления масла гидравлической системы. Он возникает, когда давление падает ниже 50 бар или превышает 380 бар при работающем двигателе. Причиной может быть неисправный датчик, засоренный масляный фильтр, износ насоса или утечка в линии высокого давления. Важно проверить не только датчик, но и целостность трубопроводов, особенно в зоне поворотного устройства, где трубки подвержены постоянному изгибу. Если после замены датчика код повторяется — диагностика должна быть расширена на насос и клапаны контроля потока. Рекомендуется измерять давление на выходе насоса манометром с диапазоном до 400 бар.
Код H205 — недостаточное давление в системе управления стрелой. Этот код активируется при падении давления ниже 180 бар при нагрузке, превышающей 50% от номинала. Типичные причины: износ внутренних уплотнений гидроцилиндра, подсос воздуха в линии всасывания, засорение фильтра на всасывающей магистрали или неисправность клапана перепуска. В отличие от кода E120, здесь не всегда требуется замена деталей — часто помогает прокачка системы и замена фильтра. При этом следует проверить уровень масла в баке — он должен быть в пределах 60–80% от максимальной отметки. Низкий уровень вызывает кавитацию, которая постепенно разрушает насос.
Код F302 — прерывистая подача топлива. Это один из самых критичных кодов, так как он может вызвать остановку двигателя в процессе работы. Причина — падение давления топлива ниже 250 бар при рабочих оборотах. Часто это следствие засоренного топливного фильтра, подсоса воздуха через трещины в шлангах, неисправности топливного насоса высокого давления (ТНВД) или выхода из строя электромагнитного клапана впрыска. Важно: код F302 не всегда означает поломку ТНВД. В 70% случаев проблема решается заменой фильтра и прокачкой системы. Для точной диагностики требуется подключение диагностического сканера для чтения давления в топливной рампе в реальном времени.
Код D418 — превышение температуры охлаждающей жидкости двигателя. Эта ошибка фиксируется при температуре выше 105°C при работе под нагрузкой. Основные причины: неисправный термостат, засорение радиатора, неисправный вентилятор охлаждения или низкий уровень антифриза. Часто инженеры ошибочно заменяют датчик температуры, но он редко выходит из строя. Более вероятно, что радиатор забит пылью и землей — это особенно характерно для работ в пыльных карьерах. Рекомендуется промывать радиатор сжатым воздухом в обратном направлении потока охлаждающей жидкости. Также проверяется натяжение ремня вентилятора — оно должно быть в пределах 10–15 мм прогиба под усилием 50 Н.
Код T522 — сбой в работе соленоида переключения передач. При этом экскаватор может не переключаться с первой на вторую передачу, или наоборот — переключаться рывками. Причина — механический износ соленоида, засорение масляного канала, низкое давление в трансмиссии или неисправность электронного модуля управления. Для диагностики необходимо измерить сопротивление обмотки соленоида — оно должно быть в диапазоне 4,5–6,5 Ом. Если сопротивление вне этого диапазона — соленоид заменяется. Если в норме — проверяется давление в трансмиссии: оно должно быть 120–160 бар при работе на холостом ходу. Также проверяется уровень масла: ниже 40% от нормы — риск повреждения фрикционов.
Алгоритм диагностики и выбора действий
Диагностика по кодам ошибок экскаватора Cat должна следовать строгому алгоритму: сначала — визуальный осмотр, потом — чтение кодов, затем — проверка параметров в реальном времени, и только после этого — замена деталей. Первым шагом является проверка состояния разъемов и проводки — окисление контактов вызывает до 40% ложных кодов. Вторым шагом — чтение активных и архивных кодов через диагностический интерфейс. Если кодов несколько — сначала устраняется наиболее критичный (например, D418 или F302). Третьим шагом — измерение параметров в реальном времени: давление в гидравлике, температура масла, обороты двигателя, уровень топлива. Если параметры находятся в пределах нормы, а код повторяется — вероятна неисправность датчика. Четвертым шагом — тестирование под нагрузкой: запуск агрегата, выполнение цикла копания и наблюдение за поведением системы. Пятый шаг — замена деталей только после полной проверки. Замена насоса без проверки фильтров и трубопроводов — частая ошибка, ведущая к повторной поломке.
Сравнительная таблица параметров диагностики для основных систем
| Система | Нормальный диапазон | Критический порог | Инструмент диагностики | Частота проверки (моточасы) |
|---|---|---|---|---|
| Гидравлика (давление) | 250–350 бар | <180 бар или >380 бар | Манометр 400 бар | 500 |
| Двигатель (температура охл.жидкости) | 80–100°C | >105°C | Инфракрасный термометр, сканер | 250 |
| Топливная система (давление) | 300–380 бар | <250 бар | Топливный манометр J1939 | 300 |
| Трансмиссия (давление масла) | 120–160 бар | <100 бар | Манометр с адаптером | 750 |
| Электроника (напряжение АКБ) | 24–28 В | <22 В или >30 В | Мультиметр | 100 |
| Уровень масла (гидравлика) | 60–80% от максимума | <40% или >90% | Масляный щуп | 250 |
Сравнительная таблица типичных ошибок обслуживания
| Ошибка оператора/сервиса | Последствия | Как избежать | Вероятность возникновения | Средние потери времени (часы) |
|---|---|---|---|---|
| Замена датчика без проверки цепи | Код повторяется через 2–5 часов | Проверка напряжения и сопротивления на разъеме | 65% | 4–8 |
| Игнорирование архивных кодов | Повторная поломка того же узла | Всегда читать историю ошибок перед ремонтом | 50% | 6–12 |
| Замена фильтра не по графику | Забивание насоса, выход из строя ТНВД | Соблюдать интервалы: фильтр гидравлики — 500 моточасов | 70% | 8–15 |
| Использование неоригинального масла | Повышенный износ уплотнений, утечки | Использовать масло Cat HYDO 10 или аналог с допуском Cat-1 | 45% | 10–20 |
| Не прокачка системы после замены насоса | Кавитация, разрушение внутренних деталей | Прокачивать вручную при отключенном двигателе 10–15 минут | 35% | 6–10 |
FAQ
1. Можно ли сбрасывать коды ошибок экскаватора Cat без устранения причины?
Сброс кодов без устранения причины не только бессмысленен, но и опасен. Коды фиксируют несимптоматические сбои, которые могут привести к разрушению насоса, трансмиссии или двигателя. Сброс может скрыть проблему, и техника продолжит работу в аварийном режиме, что приведет к дорогостоящему ремонту. Даже если код исчезает сам — это не означает, что проблема решена. Всегда проверяйте систему до сброса.
2. Почему после замены датчика код ошибки снова появляется?
Часто причина не в самом датчике, а в цепи питания, разъеме или внешнем факторе. Окисление контактов, поврежденная изоляция проводов или подсос воздуха в гидравлической системе могут вызывать ложные сигналы. Рекомендую проверить напряжение на разъеме датчика и сопротивление цепи. Если они в норме — ищите механические причины: утечки, засоры, износ. Датчик редко выходит из строя первым — он лишь сигнализирует о проблеме в системе.
3. Как часто нужно читать коды ошибок у экскаватора Cat?
Коды следует проверять ежедневно перед началом работы — это занимает 2–3 минуты. Даже если агрегат работает без видимых сбоев, архивные коды могут указывать на скрытые проблемы. Еженедельно проводите полную диагностику с записью всех кодов в журнал. При достижении 500 моточасов обязательна проверка всех датчиков и давления в ключевых системах. Регулярный мониторинг снижает риск внезапного отказа на 70%.
4. Можно ли использовать сторонние диагностические сканеры вместо Cat ET?
Некоторые сторонние сканеры (например, Autel или Launch) поддерживают чтение кодов Cat по протоколу J1939, но не могут читать специфические параметры, такие как топливная коррекция или давление в трансмиссии. Cat ET — единственный инструмент, который дает полный доступ к параметрам ECM. Без него невозможно точно определить, например, почему срабатывает код F302 — из-за фильтра или насоса. Используйте сторонние сканеры только для первичного чтения, а для диагностики — только Cat ET.
5. Что делать, если экскаватор не запускается, а кодов ошибок нет?
Отсутствие кодов не означает отсутствие неисправности. Возможны механические причины: засорение топливного фильтра, износ топливного насоса, подсос воздуха, разряд аккумулятора или сбой в реле стартера. Проверьте напряжение на клеммах — должно быть не ниже 24 В при запуске. Проверьте давление топлива на выходе из насоса. Убедитесь, что нет воздуха в системе — прокачайте топливную магистраль вручную. Часто проблема в плохом контакте в блоке предохранителей — особенно в зоне под капотом.
6. Какие коды наиболее опасны для двигателя и почему?
Наиболее опасны коды D418 (перегрев), F302 (недостаток топлива) и D455 (сбой турбонаддува). Перегрев приводит к деформации головки блока, подгоранию клапанов и пробою прокладки. Недостаток топлива вызывает кавитацию в ТНВД — это разрушает плунжерные пары. Сбой турбонаддува приводит к перерасходу масла и закоксовыванию сопел. Все три кода требуют немедленной остановки агрегата. Продолжение работы при них может привести к капитальному ремонту двигателя — затраты в 5–8 раз выше, чем при своевременной диагностике.
7. Почему экскаватор не реагирует на рычаги, хотя кодов ошибок нет?
Это может быть признаком неисправности гидравлического распределителя или соленоидов управления. Даже если ECM не фиксирует ошибок, механический износ клапанов или засорение каналов в гидравлическом блоке нарушает поток масла. Проверьте давление на выходе из распределителя — оно должно быть равно давлению на выходе насоса. Также проверьте, не заклинили ли рычаги управления в кабине. Иногда проблема в обрыве кабеля от рычага к соленоиду — визуальный осмотр и прозвонка помогут выявить повреждение.
8. Как предотвратить появление кодов ошибок в будущем?
Профилактика — ключ к долгой службе. Соблюдайте интервалы замены фильтров: топливный — каждые 500 моточасов, гидравлический — 750, масляный — 1000. Используйте только оригинальное масло Cat HYDO 10. Ежедневно проверяйте уровень масла и наличие подтеков. Промывайте радиатор сжатым воздухом после работы в пыльных условиях. Ведите журнал диагностики — фиксируйте все коды и действия. Качественное техобслуживание снижает частоту ошибок на 60–80% и продлевает срок службы гидравлических и топливных систем на 30–50%.
