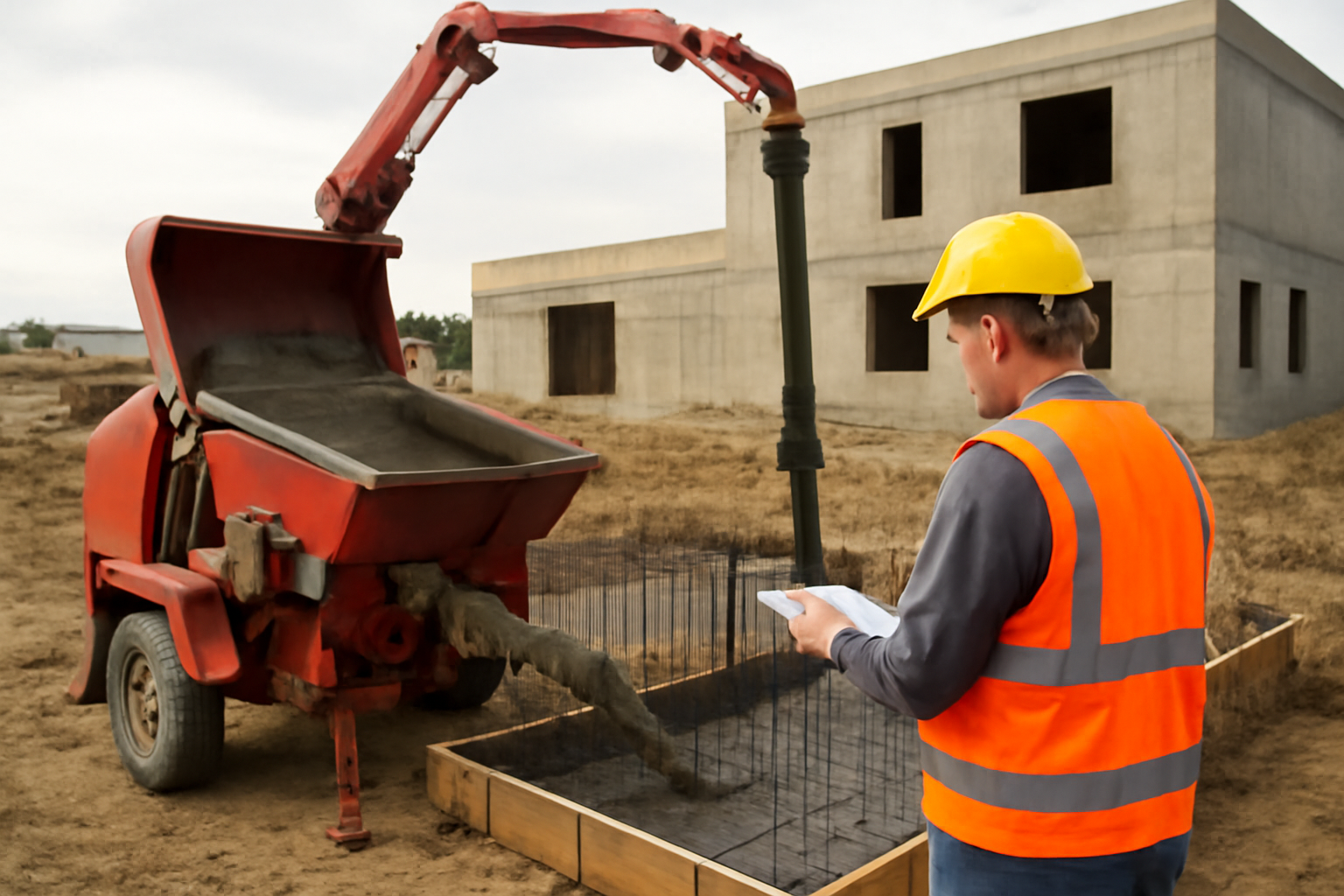

Как считать стоимость подачи бетона насосом
Конструкция · Подбор · Эксплуатация
Классификация насосов для подачи бетона
Подача бетона насосом осуществляется тремя основными типами оборудования: стационарными, мобильными и комбинированными насосами. Стационарные насосы устанавливаются на фундамент или прицеп и применяются на крупных объектах с постоянной потребностью в бетоне — например, при возведении высотных зданий или мостовых опор. Их основное преимущество — высокая производительность и устойчивость к длительным циклам работы, но требуют дополнительной техники для транспортировки бетона к насосу. Мобильные насосы, устанавливаемые на шасси грузовика или самосвала, обеспечивают гибкость подачи: они могут подъезжать непосредственно к бетономешалке и выводить бетон на расстояние до 60 метров по горизонтали и 30 метров по вертикали. Комбинированные насосы, или бетоновозы с встроенным насосом, — это редкий, но эффективный класс оборудования, сочетающий транспортировку и подачу в одном агрегате, однако они дороги в обслуживании и требуют квалифицированного персонала. Выбор типа зависит от объема работ, условий доступа и продолжительности смены. Для мелких объектов — частных домов, фундаментов — чаще используются мобильные насосы, для крупных — стационарные с трубопроводами.
Конструкция и основные узлы насоса
Основные узлы насоса для бетона включают: силовой привод (дизельный или электрический), гидравлическую систему, два цилиндра с поршнями, бетононасосный цилиндр, клапанный механизм и систему подачи трубопровода. Гидравлика, как правило, работает на масле с вязкостью ISO VG 46–68 и требует постоянной фильтрации. Цилиндры выполнены из закаленной стали с хромированным покрытием, чтобы выдерживать абразивный износ бетонной смеси. Клапанные узлы — это сменные золотники или сферические клапаны, которые подвергаются наибольшему износу: при работе с крупнофракционным бетоном срок службы снижается в 2–3 раза. Система трубопровода состоит из труб диаметром 80–150 мм, соединяемых фланцами или быстросъемными муфтами. Материал труб — сталь с толщиной стенки 4–7 мм, но на длинных линиях используются и композитные трубы для снижения веса. Важно, чтобы все соединения герметичны: даже незначительная утечка ведет к потере давления, забиванию системы и повышенному износу уплотнений.
Параметры насосов и их влияние на стоимость
Стоимость подачи бетона напрямую зависит от технических параметров оборудования: производительности, давления, диаметра подачи и длины трубопровода. Ниже представлены типовые диапазоны параметров для насосов, применяемых на строительных площадках.
| Параметр | Мобильные насосы | Стационарные насосы | Комбинированные насосы |
|---|---|---|---|
| Производительность, м³/ч | 40–90 | 60–180 | 30–70 |
| Макс. давление подачи, МПа | 8–16 | 12–25 | 10–18 |
| Диаметр труб, мм | 80–125 | 100–150 | 80–125 |
| Длина горизонтального трубопровода, м | 15–60 | 50–200 | 10–40 |
| Макс. высота подачи, м | 15–30 | 30–120 | 10–25 |
| Масса, т | 8–18 | 3–8 | 25–40 |
Чем выше давление и производительность — тем выше расход топлива, износ деталей и стоимость эксплуатации. Например, насос с давлением 20 МПа потребляет на 25–40% больше топлива, чем аналог с 12 МПа, при одинаковой подаче. При этом производительность в 180 м³/ч требует бетонной смеси с подвижностью П4–П5 и размером зерна до 25 мм. Использование смеси с крупными фракциями приведет к быстрому отказу клапанов и трубопровода. Каждый параметр влияет на затраты: чем длиннее трубопровод, тем выше потери давления, тем чаще требуется очистка, тем выше расход на обслуживание.
Совместимость с бетоном и условия подачи
Насос не работает с любым бетоном. Смесь должна соответствовать ГОСТ 7473 и СП 70.13330: подвижность — П2–П5, крупность заполнителя — до 25–32 мм в зависимости от диаметра труб. Для труб 80 мм максимальный размер зерна — 10 мм, для 125 мм — 25 мм, для 150 мм — 32 мм. Использование бетона с крупными фракциями — главная причина засоров и аварийных остановок. Также критична однородность: наличие комков цемента, глины или неперемешанных добавок приводит к заклиниванию поршней. Температура смеси должна быть в диапазоне +5°C до +35°C. При низких температурах бетон загустевает — насосу требуется больше давления, что снижает ресурс гидравлики. При высоких температурах — схватывание в трубах. Рекомендуется промывать систему водой перед и после подачи, особенно если перерыв превышает 30 минут. Для длительных работ (более 4 часов) применяются промывочные смеши с добавлением пластификатора — это снижает износ на 15–20%.
Монтаж и подготовка к работе
Перед запуском насоса необходимо провести полную проверку системы: проверка уровня масла в гидробаке, состояние фильтров, герметичности трубопровода, исправности клапанов. Трубопровод должен быть уложен на ровную поверхность без резких изгибов — радиус изгиба не менее 1,5 метра для труб 100 мм. Подъемные участки крепятся к опорам, чтобы исключить вибрацию и перегрузку соединений. Подача бетона начинается с подачи раствора-пропитки — обычно это цементно-песчаная смесь с водой в соотношении 1:3, она смазывает внутренние поверхности и снижает трение. После этого подается бетон, сначала с минимальной скоростью. Важно не перегружать насос: если смесь не поступает равномерно — насос не должен работать на максимальных оборотах. Длительная работа на пределе производительности ведет к перегреву гидравлики и сокращению ресурса уплотнений в 2–3 раза. Все соединения должны быть доступны для осмотра — невозможно контролировать герметичность, если трубы спрятаны под конструкциями или укрыты брезентом.
Регламент технического обслуживания
Техническое обслуживание насоса для бетона должно проводиться по строгому графику. Ниже приведены интервалы и объемы работ, актуальные для оборудования, работающего в условиях интенсивной эксплуатации (6–8 часов в смену, 5 дней в неделю).
| Интервал, часов | Объем работ | Критические точки |
|---|---|---|
| 25 | Очистка фильтров, проверка уровня масла, визуальный осмотр трубопровода | Утечки, засоры, вибрация |
| 100 | Замена фильтров гидросистемы, контроль давления, проверка клапанов на износ | Снижение производительности, шум при работе |
| 250 | Замена рабочей жидкости, проверка и подтяжка креплений, диагностика гидронасосов | Перегрев, снижение давления |
| 500 | Диагностика гидравлических цилиндров, замена уплотнений, проверка износа поршней | Потеря герметичности, перепады давления |
| 1000 | Ремонт или замена клапанного узла, гидрораспределителя, редуктора | Снижение производительности более чем на 30% |
| 2000 | Капитальный ремонт: замена цилиндров, поршней, смена корпуса гидронасоса | Постоянные отказы, превышение расхода масла |
Пропуск ТО приводит к необратимому износу. Например, если не менять гидромасло вовремя, в нем накапливаются металлические частицы, которые разрушают гидронасос. В результате — потеря давления, невозможность подачи бетона на нужную высоту и дорогостоящий ремонт. Особенно критична замена уплотнений: после 500 часов работы они теряют эластичность, начинают пропускать давление. Использование неоригинальных уплотнений может сократить срок службы в 2 раза. Рекомендуется вести журнал обслуживания: даты, замененные детали, замечания оператора. Это позволяет прогнозировать отказы и планировать бюджет на ремонт.
Основные неисправности и их причины
Наиболее частые отказы насосов для подачи бетона возникают из-за неправильной эксплуатации, а не из-за заводского брака. Ниже — таблица основных поломок с их причинами и последствиями.
| Неисправность | Вероятная причина | Последствия | Рекомендуемое действие |
|---|---|---|---|
| Снижение производительности | Засорение трубопровода, износ поршней, низкое давление в гидросистеме | Задержки в бетонировании, простои | Промыть систему, заменить уплотнения, проверить насосы |
| Постоянные аварийные остановки | Несоответствие бетонной смеси требованиям, перегрев | Повреждение клапанов, перегрузка двигателя | Проверить состав бетона, охладить систему, уменьшить нагрузку |
| Утечки масла | Износ сальников, повреждение шлангов, неправильная затяжка соединений | Перегрев гидравлики, потеря давления, риск пожара | Заменить сальники, проверить шланги, затянуть фланцы |
| Шум и вибрация | Ослабленные крепления труб, несбалансированный клапан, воздушные пробки | Разрушение сварных швов, повреждение гидропривода | Закрепить трубы, прокачать систему, заменить клапан |
| Не запускается двигатель | Низкий уровень топлива, забитый топливный фильтр, неисправность стартера | Простой всей бригады | Проверить топливную систему, заменить фильтр, проверить аккумулятор |
| Повышенный расход бетона | Утечки в трубопроводе, негерметичные соединения, износ клапанов | Перерасход материалов, потеря прибыли | Снять давление, промыть систему, заменить клапаны |
Важно: большинство отказов — это не внезапные поломки, а результат накопленного износа. Например, если насос работает с бетоном П3 при диаметре труб 125 мм, то износ клапанов увеличивается на 40–60% по сравнению с нормой. Это означает, что при плановой замене каждые 500 часов реальный ресурс может сократиться до 300 часов. Экономия на качестве смеси обходится в 2–3 раза дороже, чем соблюдение требований.
Как рассчитать стоимость подачи бетона насосом
Стоимость подачи бетона насосом складывается из нескольких компонентов: аренда оборудования, топливо, обслуживание, труд персонала и потери из-за простоя. Ниже — формула расчета затрат на 1 кубометр бетона.
Формула:
Стоимость за м³ = (Аренда за смену + Топливо + ТО + Зарплата оператора) / Объем поданного бетона за смену
Пример расчета для мобильного насоса с производительностью 70 м³/ч, работающего 7 часов:
- Аренда за смену: 8000–15000 руб. (в зависимости от региона и оборудования)
- Топливо: 12–18 л/ч × 7 ч × 50 руб./л = 4200–6300 руб.
- Техническое обслуживание: 3–5% от стоимости аренды = 240–750 руб.
- Зарплата оператора: 1500–2500 руб./смену
- Объем бетона: 70 м³/ч × 7 ч × 0,85 (коэффициент использования) = 416,5 м³
Суммарные затраты: 8000 + 4200 + 240 + 1500 = 13940 руб. (минимум)
Стоимость за м³: 13940 / 416,5 ≈ 33,5 руб./м³
Если же насос работал с перебоями (например, из-за засора, который занял 1,5 часа), то объем поданного бетона снизился до 315 м³. Тогда стоимость вырастает до 13940 / 315 ≈ 44,2 руб./м³ — рост на 32%. Это показывает, что качество подготовки и соблюдение регламента напрямую влияют на рентабельность. Рекомендуется вести журнал подачи: сколько м³ было подано, сколько времени заняли промывки и простои. Это позволяет оптимизировать график и снизить затраты на 15–25%.
FAQ
Какой тип насоса выбрать для подачи бетона на высоту 50 метров?
Для подачи на высоту 50 метров требуется стационарный насос с давлением не менее 18 МПа и трубопроводом диаметром 125–150 мм. Мобильные насосы обычно не справятся с такими нагрузками — их максимальная высота подачи составляет 30 метров. При этом важно учитывать длину горизонтального участка: каждые 5 метров по горизонтали эквивалентны 1 метру по вертикали. Поэтому при длине трубопровода более 100 метров потребуется насос с давлением 22–25 МПа. Рекомендуется использовать усиленные трубы с толщиной стенки не менее 6 мм. Зависит от плотности бетона и температуры окружающей среды.
Можно ли использовать бетон с крупностью заполнителя 40 мм в насосе с трубами 100 мм?
Нет, это запрещено по стандартам. Максимальный размер заполнителя для труб 100 мм — 25 мм. Использование зерен 40 мм приведет к быстрому засорению, повреждению клапанов и отказу гидравлики. Даже если насос сработает один раз — износ узлов увеличится в 3–5 раз, и ремонт обойдется дороже, чем замена трубопровода. Как правило, на строительных объектах применяют бетон с крупностью до 20–25 мм, особенно если подача ведется на значительную длину. Зависит от типа насоса и производителя, но в любом случае превышение размера — риск аварии.
Сколько времени занимает промывка насоса после работы?
Промывка занимает 15–40 минут, в зависимости от длины трубопровода и объема поданного бетона. При длине до 50 метров — 15–20 минут, при 100–150 метрах — 30–40 минут. Обязательно использовать воду с пластификатором, чтобы снизить трение и предотвратить засыхание остатков бетона. Если промывка занимает больше 60 минут — это признак засора или износа уплотнений. Не рекомендуется оставлять бетон в трубах на ночь — даже при низкой температуре он схватывается. Зависит от качества смеси и наличия промывочных средств.
Почему насос теряет давление после 200 часов работы?
Самая частая причина — износ уплотнений поршней или клапанов. При работе с агрессивной смесью или при пропуске ТО уплотнения теряют эластичность, начинают пропускать давление. Другая причина — попадание посторонних частиц в гидравлику из-за несвоевременной замены фильтров. В результате гидронасос перестает развивать нужное давление. При этом насос продолжает работать, но производительность падает. Решение — замена уплотнений и очистка системы. Зависит от качества масла и условий эксплуатации.
Как снизить стоимость подачи бетона на 10–15%?
Снизить затраты можно за счет оптимизации: уменьшить длину трубопровода, использовать бетон с оптимальной подвижностью (П4), избегать простоев, проводить ТО вовремя. Также важно правильно планировать подачу — не останавливать насос на длительное время. Если остановка более 30 минут — промыть систему. Использование одного насоса для нескольких участков сокращает время перемещения. Зависит от организации логистики и квалификации персонала.
Влияет ли погода на стоимость подачи бетона насосом?
Да, особенно при температурах ниже +5°C и выше +35°C. При холоде бетон густеет — насосу требуется больше давления, что увеличивает расход топлива и износ узлов. При жаре — бетон схватывается в трубах, требует частой промывки. В обоих случаях увеличивается риск отказов и простоев. Рекомендуется использовать добавки: пластификаторы для жары, противоморозные — для холода. Стоимость подачи в зимний период может вырасти на 20–35% из-за дополнительных мер. Зависит от региона и продолжительности смены.
