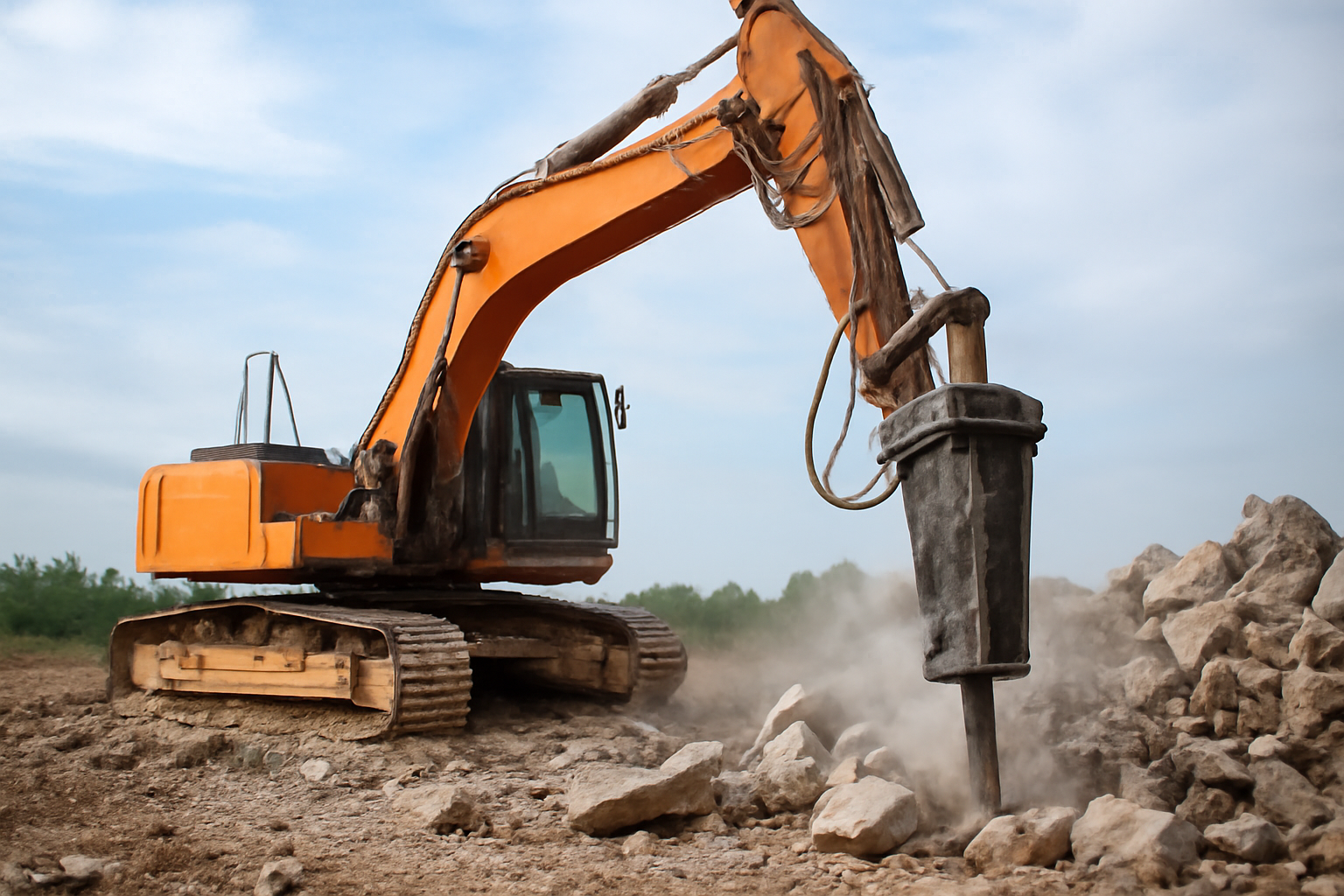

Как правильно работать гидромолотом на экскаваторе

Конструкция и принцип действия гидромолота

Гидромолот — это гидравлический ударный инструмент, преобразующий энергию потока рабочей жидкости в механические удары, передаваемые на рабочий наконечник. Основные узлы включают корпус, поршень, клапаны, гидравлические линии и ударный наконечник. Рабочий цикл начинается с подачи масла под давлением в верхнюю полость цилиндра, что приводит к движению поршня вниз. При достижении нижней точки поршень ударяет по наконечнику, передавая импульс на разрушаемый материал. После удара поршень возвращается в исходное положение за счёт гидравлического давления в нижней полости и пружинного механизма (в некоторых моделях — инерционного). Этот цикл повторяется 40–200 раз в минуту, в зависимости от потока и давления.

Конструкция гидромолота требует высокой точности сборки: допуски на посадку поршня в цилиндр — не более 0,02 мм, материал поршня — закалённая легированная сталь с твёрдостью HRC 58–62, а корпус — из чугуна с шаровидным графитом для амортизации ударных нагрузок. Наконечник, выполненный из износостойкой стали, подвергается термообработке и имеет геометрию, оптимизированную под тип разрушаемого материала: острый — для скальных пород, тупой — для бетона и асфальта.

, что гидромолот — не «ударная дрель», а импульсный инструмент. Его эффективность зависит от согласованности гидравлической системы экскаватора и внутренней динамики молота. Неправильная настройка или несоответствие параметров приводит не к увеличению производительности, а к ускоренному износу, трещинам в корпусе и разрушению внутренних деталей. Эксплуатация без учёта этого факта — главная причина выхода из строя гидромолотов в течение первых 500–800 моточасов.

Классификация гидромолотов по массе и мощности

Гидромолоты классифицируются по массе экскаватора, на котором они предназначены для установки. Этот параметр напрямую связан с производительностью, частотой ударов и требуемым расходом гидравлической жидкости. Неверный выбор по классу — основная причина преждевременного выхода из строя или неэффективной работы. Молоты для мини-экскаваторов отличаются по компоновке, материалам и параметрам от молотов для тяжёлых машин, и их нельзя взаимозаменять даже при совпадении размеров креплений.

В таблице ниже приведены основные классы гидромолотов, соответствующие массе экскаватора и типичные технические параметры. Данные охватывают широкий спектр производителей, включая Komatsu, Hitachi, Caterpillar и независимые бренды, такие как Hilti, Sandvik и Atlas Copco.

Выбор молота вне диапазона класса экскаватора приводит к двум крайностям: если молот слишком лёгкий — он не развивает нужной энергии, и работа идёт крайне медленно; если слишком тяжёлый — экскаватор не может обеспечить достаточный расход и давление, в результате молот работает на «сухом ходу», что вызывает перегрев, удары без нагрузки и разрушение внутренних деталей. Специалисты рекомендуют выбирать молот, соответствующий 70–85% от максимальной мощности гидравлической системы экскаватора.

Правильный цикл работы: от включения до отключения

Правильная последовательность операций при работе с гидромолотом критически важна для долговечности как молота, так и гидравлической системы экскаватора. Начинать работу следует только после того, как двигатель экскаватора прогрет до рабочей температуры (60–80 °C), а гидравлика достигла стабильного давления. В холодное время года перед запуском молота необходимо провести 5–10 минут холостого хода гидравлики без нагрузки, чтобы масло равномерно распределилось по трубопроводам и узлам молота.

При включении молота оператор должен сначала установить наконечник на поверхность материала с лёгким давлением, затем включить подачу гидравлики. Не допускается включение молота в воздухе — так называемый «сухой ход». Даже 2–3 секунды холостого удара создают ударные нагрузки в 3–5 раз превышающие нормальные, что приводит к микротрещинам в корпусе, смещению поршня и разрушению уплотнений. Если молот не ударяет при контакте с материалом, это признак неисправности — необходимо остановить работу, проверить давление и наличие воздуха в системе.

Работа должна вестись с постоянной нагрузкой: наконечник не должен отрываться от поверхности. При разрушении крупных блоков следует работать по периметру, постепенно уменьшая размер фрагментов. Применение «ударов наискосок» или «отбойки» с резкими поворотами стрелы — распространённая ошибка, приводящая к перегрузке шарниров экскаватора и износу креплений молота. Рекомендуется поддерживать угол наклона наконечника 15–30 градусов к поверхности, что обеспечивает оптимальную передачу энергии и снижает вероятность отскока.

При отключении молота сначала снимается нагрузка — наконечник отводится от поверхности, затем выключается подача гидравлики. После этого необходимо дать молоту «отдохнуть» 30–60 секунд, особенно при длительной работе (более 20 минут подряд), чтобы снизить температуру масла в корпусе. Нельзя отключать молот резко — это создаёт гидравлический удар, который может повредить клапаны и соединения.

Совместимость с экскаватором: гидравлика, давление и расход

Совместимость гидромолота с экскаватором определяется не только массой машины, но и техническими параметрами её гидравлической системы: давлением в контуре, расходом масла и типом насоса. Гидромолот требует стабильного потока и давления, и если экскаватор не может их обеспечить, молот не будет работать эффективно. В таблице ниже приведены типичные диапазоны требований для различных классов молотов и соответствующие характеристики экскаваторов.

Гидравлические системы экскаваторов разных производителей имеют свои особенности. Например, экскаваторы Cat 320 и Komatsu PC200 имеют аналогичную мощность, но отличаются по профилю расхода масла: у Komatsu — более плавный, у Cat — пиковое давление выше. Это влияет на частоту ударов молота. При установке гидромолота необходимо проверить соответствие технических требований производителя молота и экскаватора. Использование адаптеров или переходников, не рекомендованных производителем, может привести к снижению давления на 15–30%, что резко снижает производительность и вызывает перегрев.

Особое внимание следует уделить качеству гидравлического масла. Использование масла с неподходящей вязкостью или загрязнённого частицами — одна из причин отказа гидромолотов. Рекомендуется использовать масло класса ISO VG 46 с уровнем чистоты ISO 18/16/13 или выше. Допускается применение масел с присадками против износа и окисления, но без антипенящих добавок — они нарушают гидравлический цикл.

Техническое обслуживание и диагностика износа

Техническое обслуживание гидромолота — не опциональная процедура, а обязательный элемент эксплуатации. Регулярный осмотр и замена изнашиваемых деталей продлевают срок службы инструмента в 2–3 раза. Согласно рекомендациям производителей, первое ТО должно проводиться через 250 моточасов, далее — каждые 500 часов. Для экскаваторов с высокой загрузкой (более 6 часов в день) интервал сокращается до 300–400 часов.

Основные элементы ТО: проверка герметичности гидравлических соединений, замена уплотнительных колец поршня и направляющей втулки, осмотр и замена наконечника, очистка внутренних каналов от загрязнений. Уплотнения поршня — наиболее уязвимый узел: при попадании абразива в систему они изнашиваются за 100–150 часов. Симптомы износа — снижение частоты ударов, утечка масла из корпуса, появление шума при работе. Если молот начинает «хрипеть» или работает с перебоями — это признак выхода из строя клапанного узла.

Наконечник должен проверяться после каждых 50–80 часов работы. При износе на 15–20% его эффективность падает на 30–40%. Рекомендуется иметь запасные наконечники разной формы: острый — для скалы, тупой — для бетона, плоский — для резки арматуры. Замена наконечника проводится только после полного сброса давления в системе. Использование наконечника с трещинами или сколами — опасно: при ударе он может разлететься на осколки.

Диагностика внутреннего состояния молота проводится при демонтаже: осмотр поршня на наличие задиров, проверка цилиндра на эллиптичность, измерение зазора между поршнем и втулкой. Если зазор превышает 0,08 мм — молот требует капитального ремонта. Важно: не следует «ремонтировать» молот на месте, заменяя только уплотнения — это лишь временное решение. Капитальный ремонт должен проводиться в специализированной мастерской с использованием измерительных приборов и аттестованного персонала.

Типичные отказы и их причины

Самые частые отказы гидромолотов связаны с нарушением эксплуатационных правил, а не с браком деталей. Таблица ниже описывает основные неисправности, их симптомы и причины, сгруппированные по приоритету.

Особое внимание — трещинам в корпусе. Они появляются не из-за «плохого металла», а из-за систематического превышения допустимых нагрузок. Сухой ход, удары по арматуре без предварительного разрушения бетона, или работа с наконечником, вбитым под углом — всё это создаёт точечные напряжения, которые со временем приводят к усталостному разрушению. Молоты с трещинами в корпусе — не подлежат ремонту: они представляют опасность при эксплуатации. Замена корпуса — единственный безопасный вариант.

Экономика эксплуатации: стоимость и окупаемость

Стоимость гидромолота варьируется от 120 000 до 1 500 000 рублей в зависимости от класса, производителя и комплектации. Дополнительно необходимо учитывать расходы на установку (от 30 000 до 100 000 рублей), стоимость расходных материалов (наконечники — от 8 000 до 40 000 рублей за штуку), и техническое обслуживание (средний бюджет на ТО — 20 000–60 000 рублей за 500 моточасов). Учитывая, что гидромолот эксплуатируется в среднем 1500–2000 моточасов, общие затраты на обслуживание и замену деталей могут достигать 25–40% от первоначальной цены.

Окупаемость гидромолота зависит от объёма работ. Для разрушения бетонных конструкций в условиях плотной городской застройки, где применение экскаватора с ковшом-грейфером невозможно, гидромолот окупается за 120–250 моточасов. Для крупных карьерных работ, где используется экскаватор с гидравлическим дробилкой, окупаемость может растягиваться на 600–800 часов. Формула расчёта:
Срок окупаемости (моточасы) = (Стоимость молота + установка) / (Экономия за час за счёт замены ручного труда или снижения времени работы).
Например, если замена ручного бурения на гидромолот позволяет сократить время на разрушение фундамента с 8 до 2 часов, а стоимость часа труда — 1500 рублей, то экономия — 9000 рублей в смену. При стоимости молота 500 000 рублей окупаемость — около 56 часов.

При этом важно учитывать скрытые потери: простои из-за поломки, снижение производительности при неправильной эксплуатации, расходы на аварийный ремонт. Систематическое ТО и обучение оператора снижают эти потери на 40–60%. Рекомендуется вести журнал работы молота с фиксацией моточасов, типа работ и выявленных неисправностей — это позволяет предсказывать износ и планировать замену деталей.
