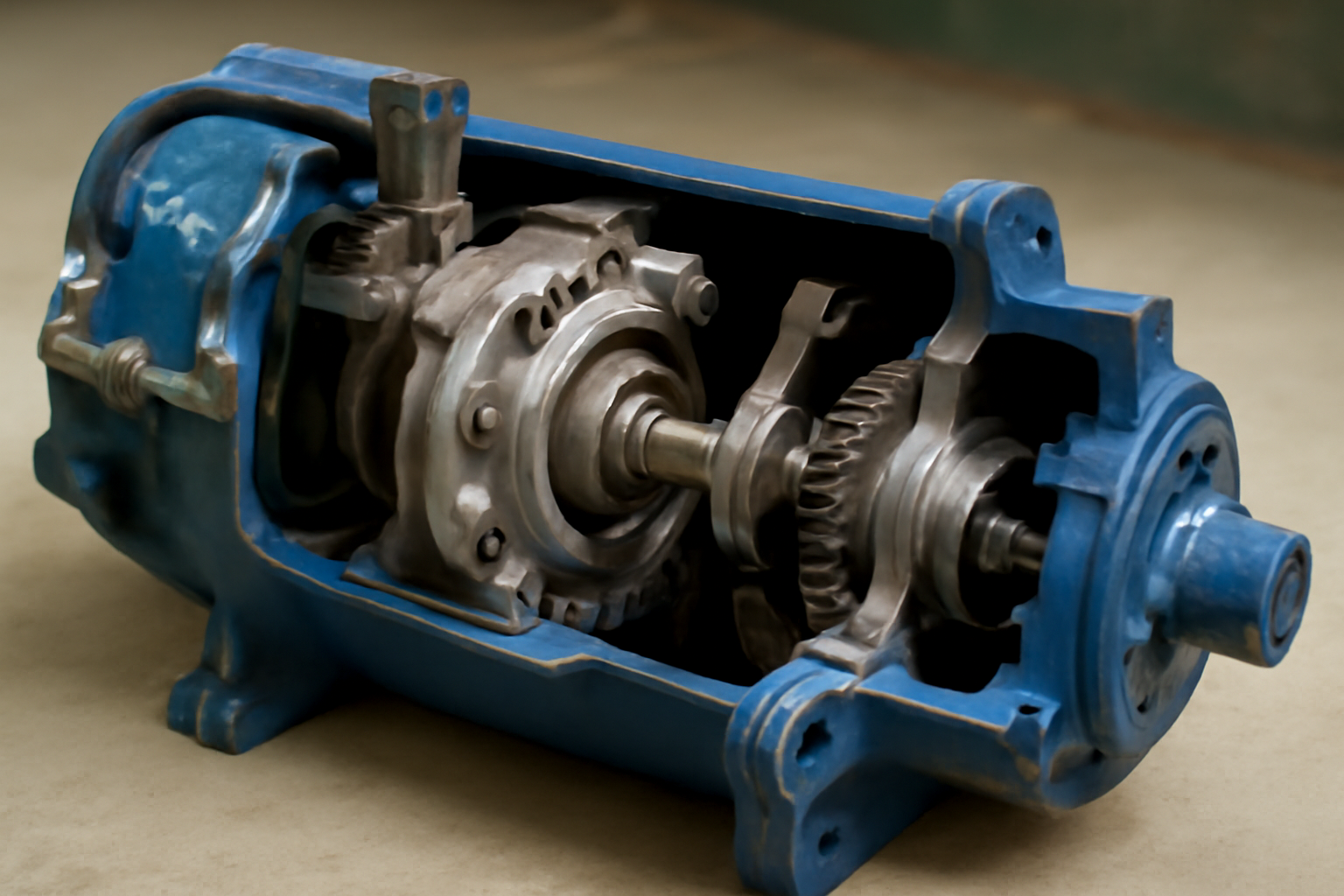

Гидростатическая трансмиссия: устройство

Механическая vs гидростатическая: две дороги к движению

Если механическая трансмиссия передаёт мощность через зубчатые передачи и сцепления, то гидростатическая — через поток рабочей жидкости под давлением. Первый вариант надёжен при постоянных режимах, но жёстко ограничен в плавности регулирования и перегрузках. Второй — обеспечивает бесступенчатое изменение скорости, реверс без остановки и высокую плотность передаваемой мощности, что критично для экскаваторов, где частые остановки, манёвры и точное позиционирование определяют производительность. Однако гидростатика требует более строгого контроля за чистотой масла, температурой и герметичностью, иначе ресурс снижается в разы.

Основные компоненты гидростатической трансмиссии

Гидростатическая трансмиссия (ГСТ) состоит из трёх ключевых узлов: насоса, гидромотора и соединительных магистралей. Насос, приводимый от двигателя, преобразует механическую энергию в гидравлическую — создаёт поток масла под давлением. Гидромотор, получая этот поток, вращает выходной вал, который напрямую связан с ведущими колёсами или гусеничными приводами. Между ними — замкнутый контур, заполненный гидравлической жидкостью, которая одновременно служит передатчиком энергии, смазкой и охладителем. Управление осуществляется изменением рабочего объёма насоса, что позволяет плавно менять скорость и направление движения без механических переключений.

Каждый элемент работает в условиях высоких давлений — от 250 до 450 бар в стандартных системах, и до 550 бар в тяжёлых моделях. Даже микроскопическая частица пыли или вода в масле может вызвать задир на поверхности плунжеров или повреждение сферических опор, что приводит к внутренним утечкам и падению КПД. Поэтому герметичность и фильтрация — не опция, а условие выживания системы.

Классификация ГСТ по типу насоса и гидромотора

Гидростатические трансмиссии делятся на три основных типа в зависимости от конструкции насоса и гидромотора: осево-поршневые, радиально-поршневые и шестерённые. Осево-поршневые — самые распространённые в экскаваторах, особенно в классах от 10 до 30 тонн. Они обеспечивают высокую плотность мощности, широкий диапазон регулирования и долгий ресурс при правильном обслуживании. Радиально-поршневые используются в тяжёлых машинах, где важна максимальная надёжность при низких скоростях и высоких моментах, например, в крупных землеройных машинах или при работе на склонах. Шестерённые системы применяются редко — только в лёгкой технике, где мощность не превышает 30 кВт, и требования к точности управления минимальны.

Каждый тип имеет свои плюсы и минусы. Осево-поршневые насосы чувствительны к загрязнениям, но при чистом масле служат до 10 000–15 000 моточасов. Радиально-поршневые менее требовательны к качеству масла, но массивнее, дороже и сложнее в ремонте. Шестерённые — дешёвы и просты, но имеют низкий КПД (70–78%) и быстро изнашиваются при давлениях выше 200 бар.

Ось-поршневая ГСТ: детальный разбор

Осево-поршневой насос в ГСТ экскаватора — это цилиндрический блок с радиально расположенными плунжерами, которые при вращении скользят по наклонной шайбе. Угол наклона шайбы определяет объём перекачиваемого масла: при нулевом угле — нулевая подача, при максимальном — полный рабочий объём. Это позволяет плавно регулировать скорость движения от нуля до максимальной без переключения передач. Гидромотор аналогичен по устройству, но работает в обратном направлении — поток масла заставляет плунжеры двигаться, а они, в свою очередь, вращают выходной вал.

Ключевой элемент — регулируемый наклонный диск или шайба. В современных системах он управляется гидравлически — через сервопривод, который получает сигнал от рычага оператора. При этом система часто оснащена обратной связью: датчики угла наклона и давления передают данные в электронный блок управления, который корректирует подачу для поддержания заданной скорости. Такой подход устраняет люфт и повышает точность позиционирования, что особенно важно при работе с экскаваторной стрелой.

Срок службы осево-поршневой ГСТ напрямую зависит от температуры масла. При превышении 90–95 °C происходит окисление и потеря вязкости, что ведёт к увеличению внутренних утечек. В нормальных условиях — при температуре 50–75 °C и использовании масла с индексом вязкости ISO VG 46–68 — ресурс насоса и мотора достигает 10 000–15 000 моточасов. Но при регулярном перегреве или использовании некачественного масла — ресурс может сократиться до 2000–3000 часов.

Радиально-поршневая ГСТ: надёжность за счёт массы

Радиально-поршневые насосы и моторы — это конструкции с поршнями, расположенными перпендикулярно оси вращения и взаимодействующими с кулачковым кольцом. Их преимущество — высокая механическая прочность и устойчивость к загрязнениям. Они лучше переносят гидравлические удары, резкие остановки и перегрузки, что делает их предпочтительными для тяжёлых экскаваторов, работающих в карьерах или на нестабильных грунтах.

Недостаток — размер и стоимость. Радиально-поршневая ГСТ тяжелее осево-поршневой на 20–40%, а стоимость комплекта насос-мотор может быть в 1,5–2 раза выше. Кроме того, ремонт требует специализированного оборудования: балансировку кулачкового кольца, замену поршневых групп и контроль зазоров можно выполнить только в сервисе с токарными и прецизионными станками. Поэтому в большинстве случаев при отказе такие узлы заменяют целиком.

Температурный режим здесь менее критичен: допустимый диапазон — от −30 °C до 100 °C, а ресурс при соблюдении регламента — 12 000–18 000 моточасов. Это объясняет, почему радиально-поршневые системы часто используются в технике, где простота обслуживания важнее компактности. Например, в крупных экскаваторах 40–60 тонн, где замена трансмиссии — событие раз в 3–5 лет, а простои стоят дорого.

Сравнительная таблица типов гидростатических трансмиссий

Причины отказов и признаки неисправностей

Наиболее частые отказы ГСТ — это внутренние утечки, снижение давления, перегрев и потеря мощности. Признаки: увеличение времени разгона, «провал» при нажатии на педаль, шум при работе, повышение температуры масла в баке. Если при остановке двигатель работает нормально, а гусеницы не реагируют на управление — это почти всегда признак утечки в насосе или моторе.

Внутренние утечки возникают из-за износа плунжеров, цилиндров или сферических опор. Степень износа можно оценить по объёму масла, вытекающего из сливного патрубка при отключённом приводе. При нормальной работе — не более 50–100 мл/ч. Если за 30 минут вытекает 500 мл и более — требуется диагностика.

Перегрев — следствие не только плохого охлаждения, но и неправильной настройки давления. При давлении выше 450 бар или при использовании масла с низкой термостабильностью (например, не соответствующего ISO 11158) масло начинает терять вязкость, что вызывает масляную пленку между деталями. Это приводит к сухому трению, задирам и взрывному износу. Системы с термостатом и охладителем масла в обязательном порядке должны иметь датчик температуры — его показания нужно проверять при каждом ТО.

Падение давления в системе часто связано с засорением фильтра или отказом предохранительного клапана. Нормальное давление в контуре — 250–400 бар при полной нагрузке. Если при нагрузке давление падает ниже 200 бар — это сигнал к замене фильтров и проверке насоса. Не забывайте: в гидростатике давление — это не «дополнительный параметр», а основа всей передачи энергии.

Рекомендации по эксплуатации и обслуживанию

Ключевой принцип — чистота, температура и регулярность. Используйте только масло, соответствующее спецификациям производителя: ISO VG 46 или VG 68, с классом чистоты по ISO 4406:18/15/12 или лучше. Заменяйте фильтры в соответствии с интервалом — не реже чем каждые 500 моточасов, а в условиях пыльной местности — каждые 250. Масляный фильтр тонкой очистки должен быть заменён вместе с маслом, а не откладываться.

Проверяйте температуру масла при работе. Если после 2 часов интенсивной работы температура превышает 85 °C — проверьте радиатор, чистоту охладителя, вентилятор и наличие воздушных пробок. Не допускайте работы при температуре ниже −10 °C без прогрева: вязкость масла растёт, насос работает в режиме «сухого хода», что приводит к кавитации и повреждению плунжеров.

При каждом техническом обслуживании — осматривайте магнитные пробки масляного бака. Наличие металлической стружки — признак износа. Мелкие частицы (до 1 мм) — норма при старении. Крупные, с острыми краями — сигнал к немедленной диагностике насоса или мотора. Не игнорируйте шумы: гул — признак кавитации, свист — утечка на всасе, скрежет — износ подшипников.

При замене масла используйте только новую жидкость, прошедшую фильтрацию через 3-микронный фильтр. Не «дозаправляйте» старое масло — даже 10% остатка загрязнённого масла снижают ресурс узлов на 30–50%. После замены — запустите систему на холостом ходу 5–10 минут, чтобы выгнать воздух из контура. Только после этого — включайте нагрузку.

Сравнительная таблица требований к обслуживанию

Окупаемость гидростатической трансмиссии

Экономическая эффективность ГСТ оценивается не по стоимости самого узла, а по снижению простоев и повышению производительности. Например, экскаватор с ГСТ может выполнять на 15–25% больше циклов в час благодаря быстрому реверсу и точному позиционированию. При средней стоимости часа работы техники в 1500–2500 ₽ это даёт прибыль 225–625 ₽ в час. За месяц при 200 моточасах — 45 000–125 000 ₽ дополнительного дохода.

Стоимость замены ГСТ — от 120 000 до 600 000 ₽, в зависимости от типа и техники. При этом средний срок службы — 10 000–15 000 моточасов. Если машина работает 1000 моточасов в год, то одна замена окупается за 1–2 года за счёт повышения производительности и снижения ремонта других узлов (например, коробок передач или сцеплений). При этом затраты на ТО ГСТ — в среднем на 20–30% выше, чем у механической трансмиссии, но это компенсируется снижением износа гусениц, ходовой части и стрелы.

Формула окупаемости:
(Прирост производительности в ₽/час × моточасы в год) / (Стоимость ГСТ − Стоимость альтернативной трансмиссии) = годы окупаемости.
Пример: прирост 500 ₽/час × 1000 ч = 500 000 ₽/год. Стоимость ГСТ — 300 000 ₽, а механической — 120 000 ₽. Разница — 180 000 ₽. Окупаемость: 180 000 / 500 000 = 0,36 года — менее 5 месяцев. Это при условии, что загрузка стабильна и режимы эксплуатации соответствуют рекомендациям.
