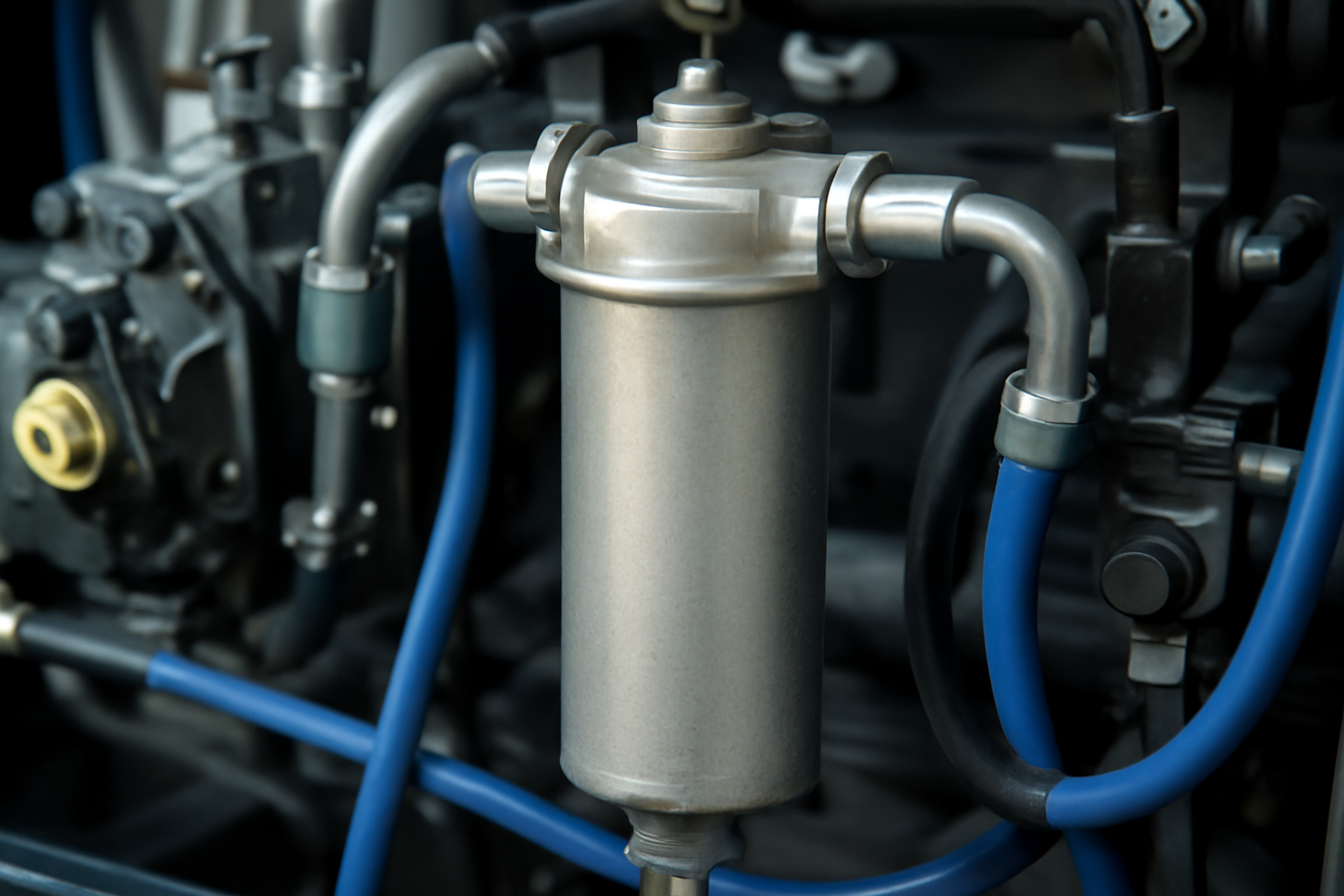

Гидравлический фильтр: виды и замена

Рабочий цикл гидравлической системы и роль фильтра

Гидравлическая система работает за счёт циркуляции жидкости под давлением, передающей энергию от насоса к исполнительным органам — цилиндрам, гидромоторам, распределительным клапанам. В замкнутом контуре масло проходит через насос, фильтр, клапаны, трубопроводы и возвращается в бак. При этом в системе возникают абразивные частицы: продукты износа шестерён, поршней, золотников, коррозионные отложения, продукты окисления жидкости, а также внешние загрязнения, проникающие через уплотнения или при заправке. Без фильтрации эти частицы вызывают микроскопические царапины на рабочих поверхностях, что ускоряет износ, снижает герметичность, приводит к заклиниванию клапанов и отказу насоса. Эффективность системы напрямую зависит от чистоты рабочей жидкости, а не только от её вязкости или давления.

Фильтр в гидравлической системе — это не опциональный элемент, а критически важный компонент, обеспечивающий долговечность всех узлов. Согласно исследованиям производителей, до 75% отказов гидравлических систем связаны с загрязнением жидкости. При этом фильтр не только удаляет твёрдые частицы, но и в некоторых конструкциях задерживает воду, продукты окисления и даже мелкие пузырьки воздуха, влияющие на кавитацию. Его задача — поддерживать класс чистоты жидкости в пределах, установленных требованиями к насосам и клапанам, как правило, по ISO 4406.

Интенсивность загрязнения зависит от условий эксплуатации: в карьерах, на строительных площадках и в лесозаготовках уровень загрязнения в 3–5 раз выше, чем в заводских условиях. Фильтр, рассчитанный на 1000 часов работы в спокойной среде, может выйти из строя за 200–300 часов в пыльной среде. Поэтому выбор фильтра и интервалы замены должны корректироваться под реальные условия, а не под паспортные данные.

Классификация гидравлических фильтров по месту установки

Фильтры в гидравлических системах классифицируются по месту установки в контуре: всасывающие, напорные и сливные. Каждый тип выполняет разную функцию и имеет свои технические ограничения. Всасывающие фильтры устанавливаются на входе насоса, между баком и насосом. Их задача — предотвратить попадание крупных частиц, которые могут вызвать кавитацию или повреждение лопаток насоса. Однако они не могут иметь высокое сопротивление, иначе насос не сможет создать достаточный вакуум. Поэтому их фильтрующие элементы имеют низкую степень фильтрации — от 100 до 200 микрон.

Напорные фильтры устанавливаются после насоса, на линии высокого давления. Они защищают исполнительные органы от мелких частиц и являются основными фильтрами системы. Их пропускная способность должна соответствовать максимальному расходу насоса, а прочность корпуса — выдерживать давление до 350 бар. Степень фильтрации варьируется от 5 до 25 микрон, в зависимости от чувствительности гидроаппаратуры. В системах с высокоточными пропорциональными клапанами применяются фильтры с номиналом 3–5 микрон, но при этом требуется байпасный клапан для предотвращения перепада давления.

Сливные фильтры устанавливаются на линии возврата масла в бак. Они фильтруют жидкость после прохождения через все узлы, улавливая продукты износа, которые уже образовались в системе. Их преимущество — возможность использовать более тонкую фильтрацию (до 5 микрон) без риска перепада давления, так как давление в сливной линии невысокое — обычно 1–15 бар. Однако они не защищают насос от первичных загрязнений, поэтому часто используются в комбинации с напорными фильтрами. В тяжёлых условиях эксплуатации сливной фильтр может быть единственным, если система имеет встроенный фильтр-осадитель в баке.

Типы фильтрующих элементов и их характеристики

Фильтрующие элементы различаются по материалу, конструкции и способу улавливания частиц. Наиболее распространены три типа: бумажные, стекловолоконные и металлические. Бумажные элементы — самые дешёвые и чаще всего применяются в стандартных системах. Они состоят из пропитанной смолой целлюлозы с микропорами, задерживающими частицы от 10 до 50 микрон. Их срок службы — 500–1500 часов, но при высокой влажности или температуре выше 80 °C они теряют прочность и могут разрушаться. Бумажные фильтры не рекомендуются для систем с высоким содержанием воды или агрессивных присадок.

Стекловолоконные элементы обладают более высокой емкостью загрязнения и более мелкой степенью фильтрации — от 1 до 25 микрон. Их структура состоит из тончайших волокон, образующих трёхмерную сеть, которая задерживает частицы даже при высоком расходе. Они устойчивы к температуре до 120 °C и не разрушаются при вибрации. Однако стекловолокно может выделять микроскопические частицы при повреждении, поэтому такие элементы не используются в системах с высокими требованиями к чистоте, например, в гидравлике летательных аппаратов или медицинского оборудования. Применяются в тяжёлой технике: экскаваторах, бульдозерах, кранах.

Металлические фильтрующие элементы — это спечённые пористые пластины из нержавеющей стали или латуни. Их пропускная способность — от 10 до 100 микрон. Преимущество — возможность промывки и многократного использования. Они выдерживают давление до 400 бар и температуру до 200 °C. Однако их эффективность фильтрации ниже, чем у волокнистых, и они не задерживают мелкие абразивные частицы меньше 20 микрон. Используются в системах с частыми циклами замены, в условиях высоких температур или при необходимости очистки в полевых условиях. В некоторых случаях устанавливаются как предварительные фильтры перед основным стекловолоконным элементом.

Сравнение типов фильтров по параметрам

Интервалы замены и критерии определения износа

Интервал замены гидравлического фильтра не определяется по календарному сроку, а зависит от трёх факторов: расхода жидкости, уровня загрязнения и состояния фильтрующего элемента. В паспорте техники указывается ориентировочный интервал — от 500 до 4000 часов. Однако это значение справедливо только при идеальных условиях. При эксплуатации в пыльной среде, при частых перегрузках или при наличии воды в масле интервал сокращается до 200–800 часов. В системах с низким расходом и чистым маслом фильтр может работать до 5000 часов, но это исключение.

Оптимальный подход — контроль перепада давления на фильтре. Установка датчика перепада давления позволяет определить момент, когда фильтрующий элемент забит. При увеличении перепада выше 1,5–2,5 бар на напорном фильтре или выше 0,5–1,0 бар на сливном — фильтр требует замены. Если датчик отсутствует, замена производится по графику, но с учётом анализа масла. Содержание твёрдых частиц в масле по ISO 4406 должно быть не выше класса 18/16/13 для систем с пропорциональными клапанами и не выше 20/18/15 для обычных систем. При превышении этих значений фильтр уже не справляется — замена обязательна.

Дополнительным признаком износа является снижение производительности системы: медленное перемещение цилиндров, увеличение времени цикла, шум в насосе. Эти симптомы не всегда связаны с фильтром, но если они появляются одновременно с повышением температуры масла — вероятность засорения фильтра высока. Также при замене фильтра необходимо проверять состояние уплотнений, чистоту посадочного места и герметичность соединений. Неправильно установленный фильтр может вызвать утечку или пропуск загрязнений мимо фильтрующего элемента.

Как правильно заменить гидравлический фильтр

Замена фильтра должна проводиться в чистой среде, с соблюдением правил гигиены. Перед началом работы система должна быть остановлена, давление сброшено, а насос отключён. Важно не допускать попадания пыли, влаги или сторонних частиц в систему. Если фильтр сливной — перед его снятием необходимо открыть сливной кран, чтобы сбросить остатки масла. Никогда не снимайте фильтр под давлением — это опасно и приводит к разливу жидкости под высоким давлением.

Фильтрующий элемент удаляется аккуратно, без применения силы. Если он застрял — не бейте корпус, а используйте специальный съёмник. После извлечения проверяется посадочное место: на нём не должно быть трещин, забитых отверстий, остатков старого уплотнения. Уплотнительное кольцо нового фильтра смазывается гидравлической жидкостью — не маслом для двигателя, не силиконом. Слишком много смазки может привести к выдавливанию уплотнения и утечке. Монтаж производится до упора, но без чрезмерного усилия — перетяжка приводит к деформации уплотнения.

После установки система заполняется жидкостью, и проводится продувка: насос запускается на холостом ходу на 2–5 минут, чтобы удалить воздух из линии. Только после этого система вводится в рабочий режим. В первые 10–15 минут после замены фильтра необходимо контролировать давление, температуру и отсутствие утечек. Если фильтр был заменён из-за сильного загрязнения, рекомендуется провести анализ масла через 100–200 часов работы — чтобы убедиться, что система очистилась и не произошло повторного загрязнения.

Плюсы и минусы каждого типа фильтра

Бумажные фильтры — это экономичное решение с хорошей эффективностью при низких нагрузках. Их главный плюс — низкая стоимость и широкая доступность. Минусы — низкая долговечность, чувствительность к влаге и температуре, невозможность промывки. В условиях повышенной влажности или частых перегрузок они становятся узким местом системы. Их использование оправдано только в стационарных установках с контролируемой средой.

Стекловолоконные фильтры — оптимальный компромисс между эффективностью и стоимостью. Они обеспечивают высокую степень фильтрации, устойчивы к вибрациям и температуре, имеют большую емкость загрязнения. Однако их стоимость выше, и они не подлежат промывке. В случае повреждения корпуса могут выделять волокна, что неприемлемо для систем с высокими требованиями к чистоте. Используются в 70–80% тяжёлой техники.

Металлические фильтры — это решение для агрессивных условий. Их главный плюс — долговечность и возможность многократного использования. Минус — низкая эффективность фильтрации по мелким частицам. Они подходят как предварительные фильтры, но не как основные в системах с высокоточными клапанами. В условиях, где нет доступа к замене фильтров (например, на удалённых объектах), они могут быть единственным вариантом.

Комбинированные фильтры — это инженерное решение для систем, где требуется и высокая эффективность, и стабильность. Они сочетают слои бумаги и стекловолокна, обеспечивая как начальную задержку крупных частиц, так и тонкую фильтрацию. Их недостаток — высокая стоимость и невозможность промывки. Применяются в гидравлике буровых установок, подъёмных кранов и спецтехники с гидроприводом навесного оборудования.

Магнитные фильтры — не основной элемент, а дополнительный. Они не заменяют фильтрующие элементы, а улавливают железосодержащие частицы, возникающие при износе стальных деталей. Их эффективность — 40–60% от общего объёма металлических загрязнений. Устанавливаются на сливной линии или в баке. Главное преимущество — возможность визуального контроля накопленных частиц. Минус — неэффективны против неметаллических загрязнений (песок, керамика, продукты окисления).

Выбор фильтра в зависимости от условий эксплуатации

Для лёгкой техники с низкой нагрузкой (малогабаритные погрузчики, гидравлические станки в цехах) достаточно бумажных фильтров с номиналом 20–40 микрон. Интервал замены — 1000–1500 часов. Важно контролировать температуру масла — не выше 70 °C, и избегать попадания влаги. В таких системах фильтр — это расходный материал, а не компонент долговечности.

Для тяжёлой спецтехники — экскаваторов, бульдозеров, кранов — применяются стекловолоконные фильтры с номиналом 5–10 микрон. В условиях постоянной пыли, грязи и вибрации срок службы — 1500–2500 часов. Рекомендуется установка сливного фильтра с аналогичной степенью фильтрации для дополнительной очистки. В системах с гидрораспределителями и пропорциональными клапанами — обязательна установка датчика перепада давления.

В условиях высоких температур (добыча полезных ископаемых, металлургические комплексы) — металлические фильтры или комбинированные. Температура масла может достигать 100–120 °C, что недопустимо для бумажных и стекловолоконных элементов. Здесь важна не только фильтрация, но и термостойкость. В таких случаях фильтр меняется реже — 2000–4000 часов — но с обязательным анализом масла.

В системах с частыми циклами заправки (например, мобильные гидравлические станции) — рекомендуется установка магнитного фильтра в баке. Он улавливает металлические частицы, проникающие при заправке, и позволяет визуально оценить состояние системы. В сочетании со стекловолоконным фильтром на сливной линии это обеспечивает максимальную защиту.
