Течь гидравлики: как найти и устранить

Классификация типов утечек по месту возникновения

Утечки в гидравлической системе классифицируются по месту возникновения: наружные, внутренние и скрытые. Наружные — наиболее очевидны: жидкость вытекает наружу через повреждённые шланги, резьбовые соединения, уплотнения или корпуса. Они легко обнаруживаются визуально и часто сопровождаются пятнами масла на земле или корпусе техники. Внутренние утечки происходят внутри гидравлических компонентов — между поршнем и цилиндром, в клапанах распределителей, в насосах. Они не видны внешне, но приводят к потере давления, снижению скорости или усилия, перегреву системы. Скрытые утечки — это микропроникновение жидкости через микротрещины, поры в литых деталях или уплотнения, находящиеся в состоянии предельного износа. Такие утечки не образуют капель, но вызывают постепенное снижение уровня жидкости и могут привести к катастрофическому отказу при длительной эксплуатации.

Каждый тип требует своего подхода к диагностике. Наружные утечки устраняются заменой или подтяжкой компонентов. Внутренние — только при демонтаже и ревизии узла. Скрытые — требуют специального оборудования: датчиков расхода, ультразвуковых детекторов или методов контроля давления в режиме реального времени. , что внешняя утечка часто является следствием внутренней — например, перегрев из-за внутреннего перетекания приводит к разрушению уплотнений и появлению наружного следа. Поэтому диагностика должна быть системной, а не локальной.

Наружные утечки: диагностика и устранение

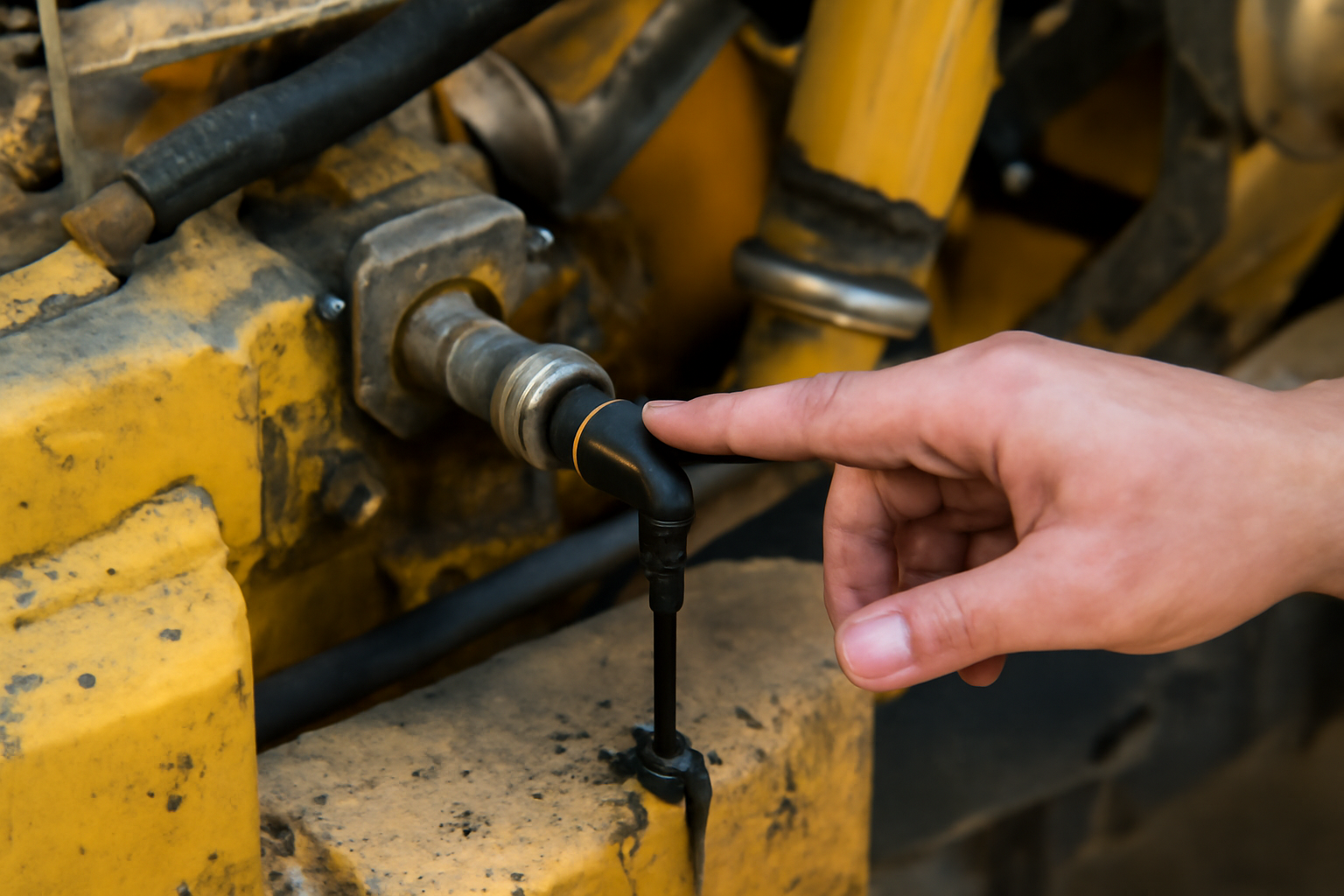

Наружные утечки возникают преимущественно в зонах соединений: резьбовые фитинги, быстросъёмные муфты, шланговые соединения, сальники гидроцилиндров. Причина — ослабление креплений, износ уплотнительных колец, механические повреждения шлангов, коррозия или неправильная сборка. Первым шагом является визуальный осмотр всей гидравлической магистрали при включённой системе. Жидкость под давлением вытекает с характерным шипением или струйкой. Для повышения точности можно использовать порошковые детекторы утечек — они окрашивают следы масла в яркий цвет при контакте.

Частые места утечек: соединения гидрораспределителей с корпусом, штуцеры насоса, входные/выходные патрубки гидроцилиндров. При обнаружении утечки на резьбовом соединении необходимо проверить момент затяжки. Для стандартных фитингов с резьбой M16–M24 допустимый момент — от 40 до 80 Н·м. Превышение приводит к деформации резьбы, недотяг — к неплотному соединению. Уплотнительные кольца (манжеты, кольца D-образной формы) должны заменяться только на оригинальные или сертифицированные аналоги с соответствующей химической стойкостью к используемому маслу. Нельзя использовать уплотнения от другой техники — даже при совпадении размеров, материал может не выдержать давления или температуры.

Шланги следует осматривать на предмет трещин, вздутий, перегибов и истирания. Срок службы гибких шлангов — 3–7 лет, независимо от пробега. При появлении даже одного микротрещинного разрыва шланг подлежит замене. Не рекомендуется «заправлять» шланг с помощью герметиков — это временная мера, которая может привести к отрыву фитинга под давлением. При замене шланга важно соблюдать радиус изгиба, указанный производителем: для шланга диаметром 12–19 мм он составляет 150–250 мм. Нарушение приводит к ускоренному износу внутреннего корда.

Внутренние утечки: признаки и диагностика

Внутренние утечки не оставляют следов на поверхности, но их влияние ощущается в работе системы: снижение усилия на ковше экскаватора, замедление подъёма стрелы, рывки при перемещении, перегрев гидравлики. При этом уровень масла в баке снижается медленно, а давление в системе падает нелинейно — сначала при нагрузке, затем и на холостом ходу. Диагностика начинается с измерения давления в рабочих линиях при номинальной нагрузке. Если давление ниже нормы на 15–25%, а насос выдаёт заявленный расход — вероятна внутренняя утечка.

Основные источники внутренних утечек: поршень и цилиндр гидроцилиндра, золотники распределителей, клапаны перелива, роторы шестерённых и аксиально-поршневых насосов. Для проверки гидроцилиндра используется метод «замера смещения»: при выключенном двигателе и снятом шланге с штока, если поршень медленно уходит внутрь — это признак износа уплотнений. Допустимый сдвиг за 10 минут — не более 5–15 мм. При сдвиге более 30 мм цилиндр требует ремонта. Утечка в распределителе определяется по перегреву его корпуса при работе на холостом ходу. Если температура превышает 80–90 °C при температуре масла в баке 50–60 °C — это указывает на перетекание между камерами.

Диагностика насосов требует измерения реального расхода и сравнения с паспортным. Для насосов с расходом 80–160 л/мин допустимая потеря — до 10%. Превышение говорит о износе зазоров между ротором и корпусом, трещинах в лопастях или повреждении втулок. В шестерённых насосах внутренняя утечка часто возникает из-за износа торцевых зазоров. В аксиально-поршневых — из-за износа диска-трапеции или сальников вала. Ремонт таких насосов требует специализированного оборудования и калибровки. Замена уплотнений на месте не решает проблему — требуется восстановление посадочных поверхностей.

Скрытые утечки: скрытые угрозы и методы обнаружения

Скрытые утечки — самые опасные, потому что они не видны, не сопровождаются шумом, а их последствия проявляются через недели или месяцы. Они возникают в литых корпусах гидрораспределителей, в микротрещинах отливок насосов, в уплотнениях, подвергшихся старению, но не разрушившихся до видимой стадии. Причина — усталостные напряжения, коррозия под уплотнениями, термические циклы, некачественная отливка. Основной признак — постепенное снижение уровня масла в баке без видимых следов на земле, при этом система работает нормально до критического момента.

Для обнаружения скрытых утечек применяются методы, требующие специализированного оборудования. Ультразвуковой детектор улавливает высокочастотные шумы, возникающие при турбулентном течении жидкости через микротрещину. Частота таких сигналов — 20–100 кГц. Также используется метод контроля давления с фиксацией скорости падения. При герметичной системе давление в замкнутом объёме падает на 5–10% за 5 минут. Если падение составляет 15–25% — есть утечка. Применяется также метод инъекции красителя: в систему вводится флуоресцентный краситель, после чего корпус осматривается под УФ-светом. Краситель выявляет даже микропоры размером до 50 мкм.

Скрытые утечки чаще всего возникают в старой технике (более 10 лет эксплуатации) или в условиях агрессивной среды: высокая влажность, солёная пыль, агрессивные химикаты. Регулярная диагностика с использованием УФ-осмотра и контроля давления должна проводиться не реже одного раза в 500 моточасов. Замена уплотнений в таких случаях не всегда эффективна — требуется замена всего узла, если обнаружены микротрещины в корпусе. Нельзя игнорировать скрытые утечки: они приводят к попаданию воздуха в систему, что вызывает кавитацию, разрушение деталей и выход насоса из строя.

Сводная таблица: типы утечек, признаки и методы диагностики

Рекомендации по профилактике и ремонту

Профилактика — основа долгой службы гидравлической системы. Уровень масла должен проверяться ежедневно перед началом работы. Жидкость должна соответствовать требованиям производителя техники: вязкость 32–68 cSt при 40 °C, индекс вязкости не ниже 100, содержание воды не более 0,1%. Замена масла проводится через 1000–2000 моточасов, в зависимости от условий эксплуатации. В условиях пыли, влаги или высоких температур интервал сокращается до 500–800 часов. Использование фильтров с размером частиц до 10 мкм снижает износ уплотнений на 40–60%.

Система должна быть промыта перед заменой компонентов. Для промывки используются специальные масла с низкой вязкостью (10–22 cSt) и присадками, растворяющими отложения. Промывка проводится при температуре 50–60 °C, давлении не более 50% от рабочего. После промывки фильтр заменяется, а система заполняется свежим маслом. Нельзя смешивать масла разных типов — даже если они одинаковой вязкости, добавки могут вступать в реакцию, образуя осадок.

При замене уплотнений всегда используйте комплекты, соответствующие оригиналу. Нельзя заменять кольца из нитрильного каучука (NBR) на фторкаучуковые (FKM) без проверки совместимости с маслом. Некоторые синтетические масла разрушают NBR, другие — FKM. Также не допускается использование инструментов с острыми краями при установке уплотнений — они повреждают резину. Все уплотнения монтируются с применением смазки, совместимой с рабочей жидкостью. Затяжка фитингов — только динамометрическим ключом, с соблюдением моментов, указанных в технической документации.

Для техники с интенсивной эксплуатацией (более 15 часов в смену) рекомендуется установка датчиков давления и температуры с сигнализацией. Система должна оповещать о превышении температуры выше 85 °C или падении давления на 15% от нормы. Это позволяет выявить утечку на ранней стадии. Ремонт гидравлических узлов должен проводиться в чистых условиях: пыль и грязь — главные враги уплотнений. Даже микроскопические частицы вызывают царапины на зеркальных поверхностях поршней и цилиндров, что ведёт к быстрому износу.
