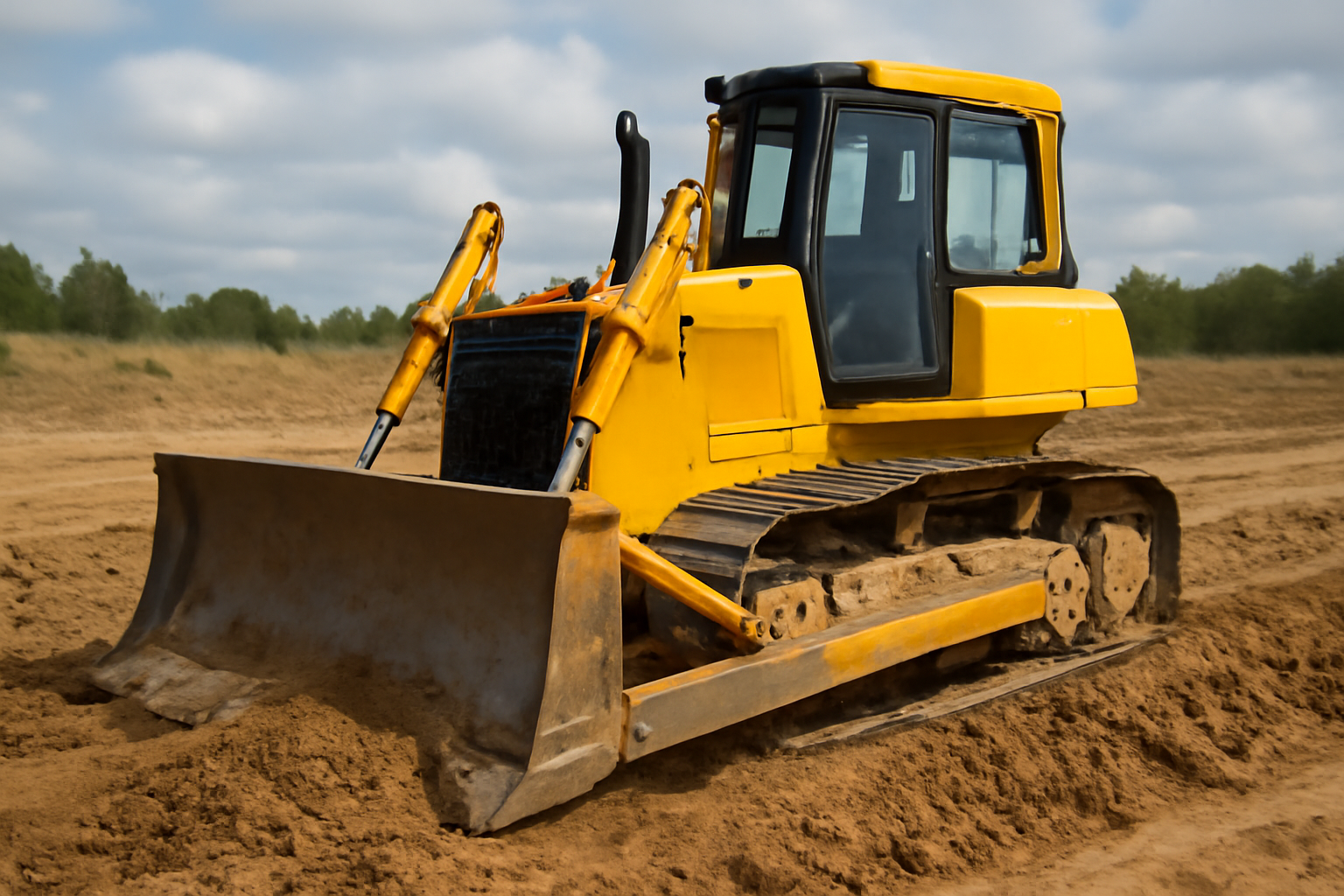

Бульдозер ЧТЗ (Челябинские тракторы): обзор
Обзор · Критерии выбора · Опыт
Рабочий цикл бульдозера ЧТЗ: от подъёма до укладки
Рабочий цикл бульдозера ЧТЗ начинается с погружения лезвия в грунт под углом 15–25 градусов. При этом трактор развивает тяговое усилие, передаваемое через гидравлическую систему к раме отвала. Движение вперёд происходит на низких передачах — 1–3, в зависимости от плотности материала. При встрече с плотными слоями (суглинок, песчаник, уплотнённый щебень) оператор увеличивает подачу топлива, но не превышает номинальные обороты двигателя, чтобы избежать перегрева гидравлики. После заполнения отвала машина останавливается, лезвие поднимается до уровня, исключающего сопротивление при развороте, и трактор перемещается на 3–5 метров в сторону, формируя «змейку» укладки. Завершающий этап — сброс грунта: отвал опускается на заданную высоту, и машина движется вперёд, выталкивая материал в заданную зону. Весь цикл занимает от 25 до 60 секунд в зависимости от условий. Важно: не допускайте «плавания» отвала — это снижает эффективность и ускоряет износ гидроцилиндров.
Опыт показывает, что в условиях снежной корки или замёрзшей глины оптимально работать с подъёмом лезвия на 5–8 см от поверхности — так грунт не «прилипает», а скользит по поверхности. При работе на склоне более 15 градусов обязательна установка противоскользящих цепей на ведущих колёсах. Не пытайтесь «выдавливать» тяжёлый грунт на максимальной скорости — это приводит к перегрузке гидронасоса и выходу из строя сальников. Лучше два медленных прохода, чем один разрушающий.
Конструкция: что внутри и как работает
Бульдозер ЧТЗ — это не самостоятельная машина, а навесное оборудование, устанавливаемое на тракторы класса 5–10 тонн. Основной элемент — сварная рама из стали марки 09Г2С, усилена ребрами жёсткости в зоне крепления к трактору. Отвал выполнен из износостойкой стали с толщиной лезвия 8–12 мм, в зависимости от модификации. Кромка лезвия — съёмная, с возможностью поворота на 15 градусов в каждую сторону для бокового перемещения грунта. Угол атаки регулируется вручную через винтовые механизмы, но в современных версиях используется гидравлический привод с двумя цилиндрами — один для подъёма/опускания, второй для наклона.
Гидравлическая система питается от штатного насоса трактора, давление в контуре — 140–180 бар. Важно: давление не должно падать ниже 120 бар при нагрузке — это признак износа насоса или утечки в магистралях. Регулировка высоты отвала осуществляется через краны управления, расположенные в кабине. Система не имеет обратного клапана, поэтому при отключении двигателя отвал опускается под собственным весом — это требует осторожности при работе на уклонах. Система охлаждения гидравлики встроена в раму: радиаторы расположены вдоль бортов, с защитными решётками от камней и веток.
Крепление к трактору — трёхточечная система по ГОСТ 12179. Поперечные балки рамы совпадают с точками крепления тяг трактора. Для устойчивости предусмотрены два боковых упора, которые фиксируют раму при работе на боковом склоне. В комплекте идёт шарнирный шток для подключения к гидрораспределителю. Не все тракторы подходят — требуется наличие двух независимых гидролиний: одна на подъём, вторая на наклон. В старых моделях ЧТЗ (до 2010 года) использовалась схема с одним цилиндром и механическим наклоном — они проще в ремонте, но менее точны в управлении.
Технические параметры бульдозеров ЧТЗ: диапазоны по классам
| Параметр | Класс 5–7 т | Класс 8–10 т | Класс 12–15 т | Класс 18–25 т | Класс 30+ т |
|---|---|---|---|---|---|
| Масса бульдозера (без креплений) | 800–1200 кг | 1300–1800 кг | 2000–2600 кг | 3000–4200 кг | 4500–6000 кг |
| Ширина отвала, м | 2.0–2.4 | 2.5–2.9 | 3.0–3.4 | 3.5–4.0 | 4.2–4.8 |
| Высота подъёма отвала, мм | 450–600 | 550–750 | 650–850 | 750–950 | 800–1100 |
| Угол наклона, град | ±15 | ±20 | ±20 | ±20 | ±20 |
| Рабочее давление гидравлики, бар | 140–160 | 150–170 | 160–180 | 170–190 | 180–200 |
| Расход гидравлики, л/мин | 80–120 | 110–150 | 140–180 | 180–240 | 220–300 |
| Тяговое усилие, кН | 40–60 | 60–85 | 85–110 | 110–150 | 150–200 |
Совместимость с базовыми тракторами: что подходит
Бульдозер ЧТЗ не универсален — он рассчитан под конкретные модели тракторов. Подбор по массе — первое правило: если трактор 5 тонн, а бульдозер 4 тонны — это перегрузка. Рекомендуемая масса бульдозера не должна превышать 35% от массы трактора. Например, для трактора К-701 (12 тонн) подходит бульдозер массой до 4.2 тонны. Для более лёгких тракторов (Т-150, ДТ-75) используются упрощённые модели с отвалом до 2.8 м.
Ключевой параметр — производительность гидронасоса. Трактор должен обеспечивать расход гидравлики не ниже 110 л/мин для класса 8–10 тонн. Если расход ниже — отвал будет медленно подниматься, а при нагрузке может «проваливаться». Проверяйте паспорт трактора на наличие гидрораспределителя с двумя независимыми каналами. У тракторов с одним каналом (например, старые МТЗ-80) установка возможна только с установкой дополнительного насоса, что снижает надёжность.
Давление в системе — 140–180 бар. Тракторы с гидросистемой на 200 бар (например, К-700) можно использовать, но обязательно ставьте редукционный клапан. Без него гидроцилиндры бульдозера могут выйти из строя. Резьбовые соединения — М22×1.5 и М24×1.5. Не используйте адаптеры — они вызывают утечки и разрушение резьбы. Подключение к гидролиниям должно быть жёстким, без изгибов радиусом менее 150 мм.
Электрическая система не требуется — бульдозер ЧТЗ работает без проводки. Но если трактор оснащён гидравлическим усилителем руля, убедитесь, что он не конфликтует с системой управления отвалом. В некоторых случаях требуется переподключение гидролиний. Для тракторов с гидрораспределителем типа ГР-400 или ГР-500 — совместимость 100%. Для ГР-200 — только с ограничением по расходу.
Монтаж: как правильно установить
Монтаж начинается с полной остановки трактора, выключения двигателя и снятия давления в гидросистеме. Сначала устанавливаются боковые упоры — они крепятся к раме трактора болтами М20 с моментом 280–320 Н·м. После этого поднимается рама бульдозера с помощью подъёмника. Основные крепёжные пальцы вставляются в отверстия тяг трактора — они должны входить с лёгким усилием. Если пальцы не входят — проверьте зазоры и не перекошена ли рама. Не забивайте молотком — это деформирует отверстия.
После установки креплений подключаются гидролинии. Используйте только резиновые шланги с армированием по ГОСТ 12446. Стальные трубки не допускаются — они ломаются при вибрациях. Подсоединяйте шланги строго по цветам: красный — подъём, синий — наклон. Перед запуском двигателя откройте воздушные краны на гидролиниях — вытесните воздух. Запускайте двигатель на холостых оборотах и проверяйте, не течёт ли гидравлика. Первые 10 минут — без нагрузки: поднимайте и опускайте отвал 5–7 раз, чтобы прокачать систему.
После запуска проверьте люфт в шарнирах. Если люфт более 3 мм — подтяните болты или замените втулки. Не забудьте установить защитные крышки на гидроразъёмы — без них в пыль и грязь попадает в систему, и через 200 часов работы она выходит из строя. Всегда используйте только оригинальные крепёжные детали. Дешёвые аналоги с неправильной резьбой — частая причина аварий.
Регламент технического обслуживания
Первое ТО — после 50 часов работы. Проверяется герметичность гидролиний, состояние сальников, зажимы креплений. Второе ТО — 250 часов: замена гидравлического масла, промывка фильтров, проверка износа кромки отвала. Третье ТО — 500 часов: разборка гидроцилиндров, замена уплотнений, проверка плоскости рамы на перекос. Четвёртое ТО — 1000 часов: замена всех подшипников шарниров, проверка сварных швов на трещины. В условиях повышенной запылённости (карьеры, песчаные участки) интервалы сокращаются на 30%.
Масло — ГСО 46 или аналоги по ГОСТ 17479.3. Не используйте моторные масла — они не содержат присадок для гидравлики и разрушают уплотнения. Уровень масла проверяется через смотровое стекло на баке. При работе на холоде (ниже -15°C) применяйте масло с низкой температурой застывания — до -30°C. Фильтры меняются только оригинальные — от ЧТЗ. Аналоги с меньшей плотностью пропускают частицы, которые за 100 часов разрушают насос.
Кромка лезвия — расходный элемент. При износе более 4 мм её нужно заменить. Не сваривайте старую кромку — это создаёт внутренние напряжения. При работе с камнем или щебнем — замена каждые 150–200 часов. При работе с глиной — до 600 часов. Регулярно проверяйте, не откалываются ли крепёжные болты — они подвержены вибрациям. Всегда держите запасные кромки — они не хранятся долго, и в полевых условиях найти их сложно.
Типичные неисправности и их причины
Самая частая проблема — медленный подъём отвала. Причина — износ насоса трактора или засорение фильтра. Решение: заменить фильтр, проверить давление на выходе насоса. Если давление ниже 130 бар — насос требует ремонта. Вторая причина — воздух в системе. Если отвал «дрожит» при подъёме — прокачайте гидравлику. Третья — износ сальников гидроцилиндров. При этом на земле остаются масляные пятна. Замените сальники сразу — иначе масло попадёт на грунт, и вы получите штраф за загрязнение.
Отвал «проваливается» при выключенном двигателе — это нормально, если это не происходит при работе. Если проваливается под нагрузкой — причина в износе клапанов гидрораспределителя. Проверьте, нет ли посторонних шумов при управлении. Если слышен «свист» — клапаны подлежат замене. Часто это происходит после использования неподходящего масла. Не экономьте на гидравлике — она дороже, чем бульдозер.
Трещины в раме — редко, но бывают. Причина — перегрузка или удары при работе на каменистом грунте. Проверяйте сварные швы ежегодно. Если трещина длиной более 10 мм — не сваривайте на месте. Отвезите в мастерскую — требуется термообработка и контроль неразрушающими методами. Вторая причина — неправильная установка: если рама перекошена при монтаже, нагрузка распределяется неравномерно, и швы ломаются.
Износ кромки отвала происходит быстрее, чем ожидалось — значит, вы работаете с камнем без предварительного рыхления. Используйте рыхлитель или предварительно взрыхляйте грунт. Не пытайтесь «выдавить» плотный слой — это убивает лезвие за 50 часов. Если вы работаете с щебнем — ставьте усиленные кромки с толщиной 14 мм. В глине — стандартные 8–10 мм. Не смешивайте условия.
FAQ
Можно ли ставить бульдозер ЧТЗ на трактор с гидравлическим усилителем руля?
Можно, но только если гидрораспределитель имеет отдельные каналы для управления отвалом и рулевым усилителем. Если оба устройства подключены к одному контуру — при повороте руля отвал будет двигаться. Это опасно. Решение: установить дополнительный гидрораспределитель или переподключить линии так, чтобы усилитель и отвал работали независимо. Сервисные инженеры рекомендуют использовать тракторы с гидрораспределителем ГР-400 или выше — они изначально рассчитаны на совмещённое управление.
Почему отвал не удерживает угол наклона?
Это происходит из-за износа гидроклапанов или утечки в цилиндрах. В старых моделях ЧТЗ наклон управлялся механически — там проблема в износе винтовых механизмов. В гидравлических — проверяйте клапаны обратного давления. Если при остановке отвал медленно опускается — это признак утечки. Не игнорируйте — со временем это приведёт к перегрузке насоса. Замените уплотнения и промойте систему. В условиях с высокой запылённостью — проводите промывку каждые 200 часов.
Как выбрать трактор под бульдозер 3.5 м?
Для отвала 3.5 м нужен трактор класса 15–20 тонн с расходом гидравлики не менее 180 л/мин и давлением 170–190 бар. Подходят модели: К-701, ДТ-75М, Т-150К. Не берите тракторы с мотором менее 120 л.с. — они не смогут развить нужное тяговое усилие. Проверьте, есть ли у трактора трёхточечная система крепления по ГОСТ 12179. Если нет — установка невозможна без доработки, что снижает надёжность. Всегда берите трактор с запасом мощности — 10–15%.
Сколько стоит замена гидроцилиндров?
Замена одного гидроцилиндра (подъём или наклон) — от 25 000 до 45 000 рублей в зависимости от региона и модели. Оригинальные детали ЧТЗ стоят дороже, но служат в 2–3 раза дольше. Аналоги — 15 000–25 000, но часто выходят из строя через 150–200 часов. Рекомендую менять оба цилиндра сразу — даже если один в порядке. Разница в износе вызывает перекос рамы. Работа по замене — 6–8 часов. Не делайте это в полевых условиях — нужен подъёмник и чистое помещение.
Можно ли использовать бульдозер ЧТЗ для уборки снега?
Можно, но только с ограничениями. Для снега используйте лезвие с гладкой кромкой, без зазубрин. Не применяйте резкое опускание — это ломает кромку. Работайте на низких оборотах, чтобы избежать перегрева гидравлики. Снег тяжелее, чем кажется — 1 м³ свежего снега весит до 120 кг. При глубине более 40 см используйте рыхлитель. После работы — промойте отвал водой и высушите — иначе лёд разрушит сварные швы.
Почему бульдозер «встряхивает» при работе?
Встряхивание — признак люфта в шарнирах или неправильной установки. Проверьте все крепёжные болты на момент затяжки. Если они затянуты слабо — рама неустойчива. Также проверьте износ втулок в шарнирах — при люфте более 3 мм замените. Иногда причина в неравномерном износе кромки отвала — одна сторона сильнее врезается в грунт. Отшлифуйте кромку или замените. Не игнорируйте — это ускоряет износ трактора и вызывает вибрации в кабине.
Как продлить срок службы бульдозера в условиях высокой влажности?
В условиях высокой влажности (болота, берега рек) главная угроза — коррозия. После каждой смены мойте раму и отвал водой, удаляя глину и ил. Сушите компрессором или естественным способом. Смазывайте все шарниры и крепления графитовой смазкой — она отталкивает воду. Используйте антикоррозийные покрытия на раму — не менее 2 слоёв. Не храните бульдозер на земле — поднимите на подставки. Коррозия в зоне сварки — самая опасная, и её нельзя устранить без полной замены элементов.
