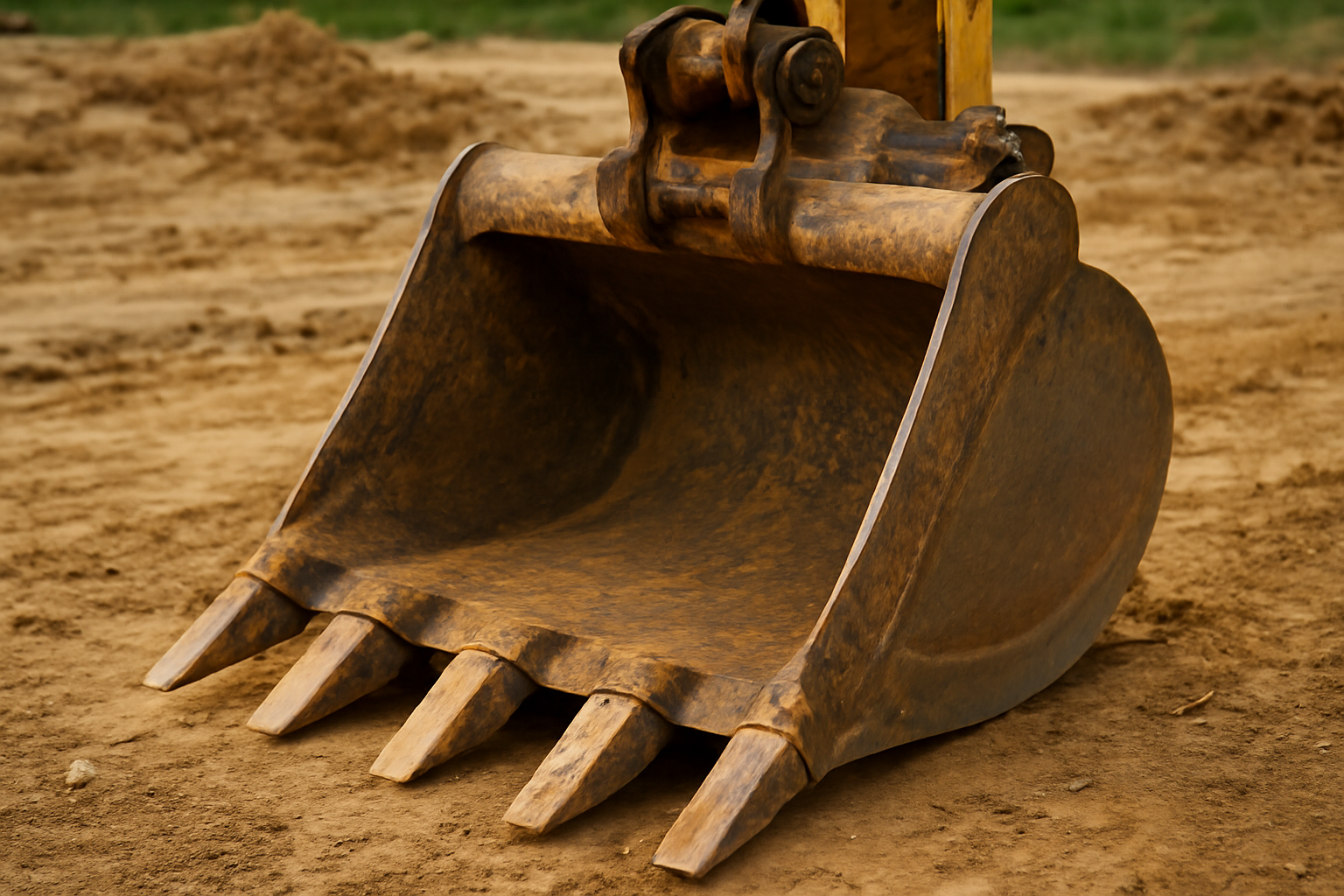

Зубья ковша: виды и замена
Одна из самых частых ошибок на стройплощадках — замена зубьев ковша по признаку «всё равно сломались», не учитывая тип грунта, нагрузки и совместимость с базовой машиной. В результате ковш деформируется, шарниры ковша выходят из строя, а расход топлива растёт на 15–25%. Зубья — не расходник, который можно менять «как есть». Это инженерный элемент, влияющий на производительность, безопасность и срок службы всей рабочей органной системы экскаватора. Правильный выбор и своевременная замена — залог устойчивой работы в условиях интенсивной нагрузки.
Принцип работы и роль зубьев в рабочем цикле
Зубья ковша выполняют функцию концентрации усилия на малой площади, что позволяет разрушать плотные или уплотнённые грунты, скальные включения, асфальт, лёд и другие материалы, недоступные для гладкой кромки ковша. Без зубьев ковш работает как «лопата», а не как разрушающий инструмент. Их конструкция позволяет передавать усилие от гидроцилиндров через шарниры ковша напрямую на точку контакта с грунтом, снижая износ самой коробки ковша и увеличивая глубину проникновения.
В процессе копания зубья испытывают ударные нагрузки, абразивный износ и многократные циклы сжатия-растяжения. В тяжёлых условиях — например, при работе с песчаником, гравием или глиной с камнями — износ достигает 3–5 мм в неделю при 60–80 часах работы. Это означает, что при неправильной эксплуатации зубья могут «съесть» 10–15% толщины лезвия ковша за один сезон, что приводит к потере геометрии и снижению объёма захвата.
Кроме того, изношенные или неправильно установленные зубья нарушают баланс нагрузки на стрелу и ковш. Это вызывает дополнительные колебания, ускоряя износ гидравлических шлангов, сальников и шарниров. В крайних случаях — нарушается точность позиционирования ковша, что критично при земляных работах вблизи коммуникаций или фундаментов.
Понимание механики работы зубьев — первый шаг к грамотной эксплуатации. Они не просто «втыкаются в землю». Их форма, угол наклона, материал и крепление определяют, каким образом будет разрушаться грунт, сколько энергии потребуется на копание и как долго прослужит сам ковш.
Типы зубьев по конструкции и способу крепления
Зубья классифицируются по трём основным признакам: способу крепления, форме и материалу. Наиболее распространённые типы — вставные, сварные и быстросъёмные. Каждый из них имеет свои сферы применения и требования к обслуживанию.
Вставные зубья (или классические) крепятся с помощью шпилек, пальцев и замков. Это традиционная конструкция, используемая на экскаваторах массой от 5 до 80 тонн. Их преимущество — возможность замены без сварки и ремонта ковша. Однако при сильных ударах шпильки могут вырываться, особенно при работе на скальных грунтах. Такие зубья требуют регулярной проверки затяжки и состояния шпилек.
Сварные зубья — это цельные элементы, приваренные непосредственно к передней кромке ковша. Применяются в условиях интенсивного абразивного износа: дроблёный камень, щебень, шлак, асфальт. Их главный плюс — максимальная прочность и отсутствие подвижных соединений. Минус — невозможность замены без термической резки и сварки. При износе ковш приходится отправлять на ремонт, что увеличивает простои.
Быстросъёмные (быстроотъёмные) зубья — современное решение для техники с гидронасадками. Они крепятся через специальную раму, которая фиксируется на ковше. Замена занимает 5–10 минут без инструментов. Такие системы используются на экскаваторах-погрузчиках, мини-экскаваторах и машинах с частой сменой оснастки. Главный недостаток — повышенная масса и сложность конструкции, что снижает грузоподъёмность на 5–8%.
В отдельную группу выделяют зубья с твердосплавными наплавками — поверхность наплавляется вольфрамовым или хромомарганцевым сплавом. Это увеличивает срок службы в 2–4 раза при работе на абразивных материалах. Такие зубья применяются в карьерах, при разработке твёрдых грунтов и в рекультивации. Их стоимость выше, но окупаемость — при 400–800 часах работы.
Сравнение типов зубьев: параметры, срок службы, стоимость
| Тип зуба | Масса ковша, т | Срок службы, ч | Стоимость единицы, руб. | Время замены | Требуется ремонт ковша |
|---|---|---|---|---|---|
| Вставные (стандартные) | 5–40 | 200–600 | 3 500–12 000 | 15–40 мин | Нет |
| Сварные | 8–80+ | 800–2000 | 8 000–25 000 | 4–8 ч (сварка) | Да |
| Быстросъёмные | 1–25 | 300–900 | 15 000–45 000 | 5–10 мин | Нет |
| С наплавкой (твердосплавные) | 10–60 | 1000–3500 | 20 000–60 000 | 20–50 мин | Нет |
| Двухкомпонентные (сталь + наплавка) | 15–70 | 1500–4000 | 30 000–85 000 | 25–60 мин | Нет |
В таблице указаны типичные диапазоны. Срок службы зависит от плотности грунта, содержания камней, длительности циклов копания и угла атаки. Например, в песчаных грунтах со средней влажностью и без камней вставные зубья могут служить до 800 часов, а в твёрдой глине с валунами — всего 250.
Стоимость не включает затраты на замену. Для сварных зубьев нужно учитывать аренду сварочного оборудования, охлаждение металла, контроль качества шва — это может добавить 15–25% к стоимости комплекта. Быстросъёмные системы требуют наличия на ковше специальной рамы — её установка стоит от 60 000 руб. и выше, в зависимости от модели экскаватора.
Подбор зубьев под экскаватор: как не ошибиться
Выбор зубьев начинается не с цены, а с характеристик базовой машины. Прежде всего — масса экскаватора и тип ковша. Для экскаваторов массой 10–15 тонн подойдут стандартные вставные зубья с креплением типа «пальцевое». Для машин 20–30 тонн — вставные с усиленными шпильками или двухкомпонентные. Для экскаваторов 35 тонн и выше — сварные или твердосплавные, особенно при работе в карьерах.
Важно проверить тип крепления ковша. Не все производители используют стандарты. Например, экскаваторы Komatsu PC200 и Caterpillar 320 имеют разную геометрию крепления — даже если зубья «выглядят одинаково», они могут не подойти. Перед покупкой нужно сверить: расстояние между пальцами, диаметр отверстий, глубину посадки, наличие фиксирующих штифтов.
Для мини-экскаваторов массой 1–5 тонн подойдут только быстросъёмные системы. Их конструкция позволяет сохранить габариты и манёвренность. Установка стандартных зубьев на мини-технику приводит к перегрузке гидросистемы и снижению скорости копания на 20–30%.
Если экскаватор используется в сменном режиме — например, днём копает грунт, ночью разбирает асфальт — рекомендуется иметь два комплекта зубьев: один стандартный, другой с твердосплавной наплавкой. Это экономит время и повышает производительность.
При подборе также учитывайте угол наклона зуба. Для мягких грунтов — прямые или слегка изогнутые. Для твёрдых и скальных — с углом атаки 45–60°. Угол меньше 30° увеличивает риск проскальзывания, больше 70° — чрезмерную нагрузку на шарниры.
Регламент технического обслуживания и замены
Замена зубьев — это не разовый акт, а часть регулярного ТО. Рекомендуется проводить визуальный осмотр после каждых 40–50 часов работы. При этом проверяют: износ по высоте, трещины, деформацию креплений, состояние пальцев и шпилек.
Замена обязательна при износе более 30–40% от первоначальной высоты зуба. Например, если новый зуб имеет высоту 120 мм, а износ достиг 45 мм — его нужно менять. Это не «желательно», а обязательно. При таком износе усилие на ковш распределяется неравномерно, что приводит к деформации днища и бортов.
Для экскаваторов, работающих в агрессивных условиях (скальные грунты, дроблёный камень), замена рекомендуется каждые 150–250 часов. Для стандартных грунтов — 300–500 часов. В мягких и влажных грунтах — до 700 часов, если нет камней.
При замене следует соблюдать последовательность: сначала снимается защита, затем — изношенный зуб, затем — проверяется посадочное место на предмет трещин, коррозии, износа отверстий. Только после этого устанавливается новый зуб с проверкой затяжки шпилек моментом, указанным в руководстве производителя (обычно 120–200 Н·м).
Запрещается использовать зубья от других моделей без проверки совместимости. Даже незначительная разница в длине или диаметре крепления приводит к перекосу и аварийному разрушению. Не допускается сварка повреждённых зубьев — это создаёт зоны концентрации напряжений и увеличивает риск хрупкого разрушения.
На что смотреть при покупке б/у зубьев
Покупка б/у зубьев — распространённая практика, особенно при ограниченном бюджете. Но она несёт серьёзные риски. Первое, что проверяют — глубина износа. Сравнивают высоту зуба с новым аналогом. Если разница более 35%, от покупки лучше отказаться. Второе — наличие трещин. Их не всегда видно невооружённым глазом. Используйте магнитный дефектоскоп или проверьте звуком: при постукивании стальным предметом чистый металл звонкий, треснутый — глухой.
Третье — состояние крепёжных отверстий. Изношенные отверстия имеют овальную форму. Это говорит о том, что зуб ранее был плохо закреплён, и шпилька болталась. Такой зуб при установке не даст нужной фиксации и вылетит при первой же ударной нагрузке.
Четвёртое — наплавка. Если зуб твердосплавный, проверьте, не откололась ли наплавка. Даже один скол снижает срок службы на 60–70%. Пятые — следы сварки. Если зуб был отремонтирован — это сигнал к осторожности. Сварка на закалённой стали без термообработки создаёт хрупкие зоны.
Шестое — производитель. Брендовые зубья (Kobelco, Volvo, JCB) имеют маркировку. У китайских аналогов маркировка часто стёрта. Это не значит, что они плохие — но нет гарантии, что материал соответствует заявленной твёрдости (HRC 45–52). Уточните у поставщика сертификат на материал.
Седьмое — комплектность. Зубья продаются парами. При покупке б/у — проверьте, все ли элементы в комплекте: зуб, шпильки, замки, втулки. Отсутствие одного элемента может сделать всю партию непригодной.
FAQ
FAQ
- Когда выгоднее арендовать зубья, чем покупать?
Аренда оправдана, если вы работаете на проекте менее 3 месяцев, или если смена грунта требует разных типов зубьев. Например, в начале сезона копаете глину — ставите стандартные, в середине — переезжаете на скальный участок — берёте твердосплавные. Аренда позволяет избежать затрат на 2–3 комплекта и хранение. Стоимость аренды — от 1500–4000 руб./неделю за комплект. При этом расходы на хранение, обслуживание и риск износа несут арендодатели. - Что проверять первым при износе зубьев?
Первым — состояние креплений и посадочных мест. Даже если зуб почти новый, но отверстия в ковше овальные, а шпильки изношены — это опаснее, чем изношенный зуб. Износ крепления ведёт к разрушению ковша, что обходится в 10–20 раз дороже замены зуба. Проверьте с помощью штангенциркуля диаметр отверстий — если он увеличился на 0,8 мм и более, требуется ремонт ковша. - Можно ли ставить зубья от другой марки экскаватора?
Только при полной совместимости. Нельзя устанавливать зубья от Cat на Komatsu без проверки геометрии. Даже небольшие отличия в расстоянии между пальцами или толщине крепёжной планки приводят к перекосу и поломке. Некоторые поставщики продают «универсальные» зубья — но это рискованно. Лучше использовать оригинальные или проверенные аналоги с технической документацией. - Как определить, что зубья слишком тяжёлые для экскаватора?
Если экскаватор начинает тормозить при копании, гидросистема перегревается, или стрела «уходит» вниз без усилий — это признак перегрузки. Тяжёлые зубья увеличивают момент инерции ковша, что повышает нагрузку на гидроцилиндры. Для экскаваторов 10–15 тонн масса одного зуба не должна превышать 15–20 кг. Для машин 30 тонн — до 30–40 кг. Превышение приводит к преждевременному износу гидронасоса и шлангов. - Почему зубья ломаются сразу после замены?
Часто — из-за неправильной затяжки или использования неоригинальных шпилек. Если момент затяжки ниже нормы, зуб «гуляет» — это вызывает ударные нагрузки и трещины. Если выше — шпилька рвётся. Также причиной может быть установка зуба в перевёрнутом положении — например, с углом атаки 20° вместо 50°. Проверьте маркировку и схему установки в руководстве ковша. - Как увеличить срок службы зубьев без замены?
Используйте вспомогательные инструменты: при работе с камнем — предварительно разрыхляйте грунт бульдозером или гидромолотом. Снижайте скорость погружения ковша. Не копайте под острым углом — это создаёт ударные нагрузки. Регулярно очищайте ковш от налипшего грунта — это снижает абразивное трение. Эти меры могут продлить срок службы на 25–40%.
