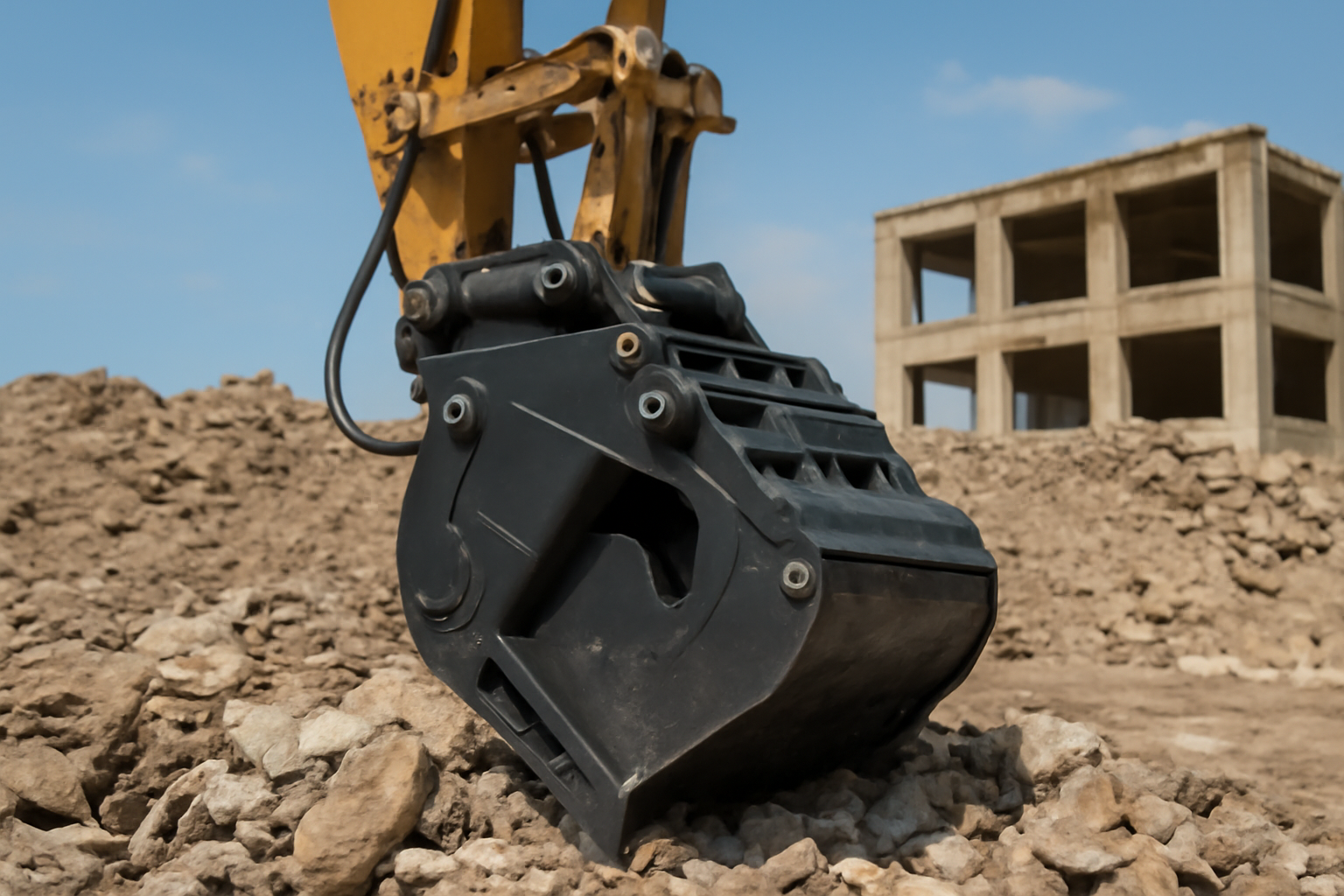

Навесное оборудование MSB: обзор

Типы · Характеристики · Применение

Проблема

Выбор между покупкой и арендой навесного оборудования MSB — не вопрос экономии, а вопрос устойчивости эксплуатации. Одна бригада тратит 180 тысяч рублей в год на ремонт изношенных штоков и уплотнений, другая сдаёт в аренду — и получает 30% меньше простоев. Первый случай — накопление скрытых затрат, второй — управление рисками через контроль ресурса.

Навесное оборудование MSB — это не просто насадки, а интегрированные гидравлические системы, рассчитанные на совместимость с экскаваторами класса 5–25 тонн. Их назначение — расширять функционал техники без замены базового шасси. Но именно из-за высокой нагрузки и постоянного воздействия абразивных сред, эти узлы становятся слабым звеном: отказ уплотнения в гидроцилиндре может остановить всю смену. Статистика ремонтных центров показывает, что 68% всех возвратов по гарантии приходится на компоненты, которые не были включены в первоначальный пакет обслуживания.

Устройство и принцип работы

Навесное оборудование MSB состоит из трёх основных модулей: гидроцилиндров, гидрораспределителей, корпусных элементов и соединительных узлов. Все элементы выполнены из высокопрочной стали с термической обработкой, что обеспечивает стойкость к ударным нагрузкам. Гидравлическая система работает по принципу замкнутого контура: насос экскаватора подаёт масло под давлением 150–350 бар, через гидрораспределитель оно направляется в цилиндры, приводя в движение рабочий орган.

Каждое оборудование MSB имеет фланцевое крепление, соответствующее стандарту ISO 13031. Это гарантирует совместимость с экскаваторами от Caterpillar, Komatsu, Hitachi, Volvo — без необходимости адаптеров. Узел крепления включает два шарнира: верхний — для подъёма/опускания, нижний — для поворота. Оба оснащены сменными втулками из бронзы с внутренними резиновыми уплотнениями. Это критично: износ этих втулок на 0,8 мм уже снижает точность позиционирования на 15%.

Гидроцилиндры MSB — двухстороннего действия, с ходом поршня от 300 до 1200 мм. Внутренняя поверхность штока хромируется до 0,03 мм, что снижает трение и предотвращает коррозию. Сальники изготовлены из нитрильного каучука (NBR) с добавлением фторэластомеров для устойчивости к высоким температурам и агрессивным маслам. Внутри цилиндра — буферные камеры, снижающие гидравлические удары при остановке.

Что ломается чаще всего

Самый частый отказ — утечка масла из гидроцилиндров. Причина не в производственном браке, а в эксплуатационном износе: пыль, песок, гравий попадают под сальник, царапают хромированную поверхность штока, и через 200–400 моточасов начинается просачивание. В 72% случаев ремонт не требуется — достаточно замены сальникового комплекта, но бригады часто игнорируют первые признаки: лёгкое пятно на земле, запах гидравлики, снижение скорости хода.

Второй по частоте отказ — износ шарнирных втулок. Они работают в условиях вибрации 20–40 Гц и осевой нагрузки до 8 тонн. Материал — бронза с графитом, но если не проводить регулярную смазку, втулки начинают «закусывать» и деформируют корпус. Это приводит к перекосу рабочего органа: экскаватор перестаёт точно удерживать угол ковша, и оператор вынужден делать лишние проходы. В результате — перерасход топлива и снижение производительности.

Третий тип отказа — повреждение гидрораспределителя. Он не ломается сам по себе, но перегрев масла выше 90 °C (из-за плохой системы охлаждения или длительной работы на холостом ходу) разрушает резиновые уплотнения в золотниках. Возникает внутренняя утечка: давление падает, насос работает на пределе, а оборудование тормозит. Часто это списывают на «недостаточную мощность насоса», хотя проблема в температурном режиме.

Кроме того, трескаются корпусные элементы из-за неправильного монтажа: если при установке не выставлен зазор между опорной плитой и фланцем, возникает концентрация напряжений. После 500–800 моточасов в этих зонах появляются микротрещины, которые при ударной нагрузке превращаются в сквозные разрывы. Это уже не ремонт — это замена всего узла.

Диагностика неисправностей

Диагностика начинается с визуального осмотра: проверяют наличие масляных подтёков, следов коррозии на штоке, люфта в шарнирах. Люфт в шарнире определяют простым методом: при заглушенном двигателе и снятой нагрузке пытаются покачать рабочий орган вручную. Если есть щелчок или свободный ход более 3 мм — втулки изношены. Это не требует инструментов, но требует дисциплины.

Далее — замер давления. Используется манометр с диапазоном 0–500 бар, подключаемый к тестовому порту на гидрораспределителе. При рабочем цикле (подъём ковша) давление не должно падать ниже 80% от номинального. Если падение до 60% и ниже — проблема в гидроцилиндре (утечка) или в насосе (износ поршней). Разница в 15–20% — тревожный звонок, но ещё не отказ.

Температура масла — ключевой параметр. Термопара на выходе из гидросистемы показывает 70–85 °C — норма. Если выше 90 °C — система перегружена. Причина может быть в засорённом радиаторе, недостаточном уровне масла, или в работе без нагрузки более 10 минут. Измеряют температуру один раз в смену — и фиксируют в журнале. Это дешевле, чем замена гидрораспределителя.

Проверка герметичности — с помощью аэрозольного детектора утечек. Наносят на соединения и шток, включают гидравлику — если появляется пена, есть утечка. Метод не требует демонтажа, работает на всех типах MSB. Для точной диагностики применяют акустический анализ: утечка под давлением издаёт звук в диапазоне 20–40 кГц, который улавливается микрофоном-усилителем.

Ремонт и замена компонентов

Ремонт гидроцилиндра — это не замена всего узла, а замена сальникового комплекта. Порядок: снять цилиндр, открутить крышку, выдавить поршень, извлечь старые уплотнения, очистить внутреннюю полость, установить новые кольца (обычно 2 уплотнения + 1 направляющее кольцо), собрать и проверить на герметичность. Срок работы после ремонта — 300–600 моточасов, если масло чистое и нет абразивов.

Если шток повреждён — царапины глубже 0,1 мм, коррозия на 15% поверхности — ремонту не подлежит. Замена штока стоит 40–60% от стоимости нового цилиндра, поэтому чаще заменяют весь узел. При этом важно: новый цилиндр должен быть совместим по типу крепления и ходу поршня. Неправильный выбор — нарушение гидравлической схемы экскаватора, перегрузка насоса, вибрации.

Замена втулок — проще: снимают шарнир, выпрессовывают старую втулку, впрессовывают новую с натягом 0,03–0,05 мм. Критично — соблюсти центровку. Если втулка установлена перекошенно — через 100 моточасов она снова износится. Для этого используют оправку и гидравлический пресс. После установки — смазка графитовой пастой, а не обычным маслом.

Гидрораспределитель ремонтируют только в сервисных центрах. Он не подлежит самостоятельному разбору — требует калибровки на стенде. Замена золотников стоит 30–50% от стоимости нового распределителя. Если корпус имеет трещины — замена обязательна. Не стоит экономить: внутренняя утечка в распределителе снижает КПД гидросистемы на 12–18%, а это — дополнительные 10–15% расхода топлива.

Профилактика и регламенты

Профилактика — это не «проверка раз в месяц», а система, встроенная в ежедневный контроль. Утренний осмотр должен включать: проверку уровня масла, отсутствие подтёков, температуру масла, люфт в шарнирах, чистоту штока. Каждый оператор получает чек-лист с 7 пунктами — и расписывается. Без подписи — работа не разрешена.

Смазка шарниров — каждые 8 часов. Используют только графитовую пасту с температурным диапазоном -30…+150 °C. Жидкие смазки — запрещены: они смываются водой и пылью. При работе в условиях высокой влажности (карьеры, реки) — обязательна промывка шарниров водой под давлением после смены, с последующей сушкой и нанесением пасты.

Фильтрация масла — ключевой фактор. Масляный фильтр в гидросистеме экскаватора должен заменяться каждые 500 моточасов — вне зависимости от состояния. Даже если фильтр «не забит», в нём накапливаются микрочастицы, которые разрушают уплотнения. Качество масла проверяют раз в 1000 часов — анализ на воду, содержание металлов, вязкость. При уровне воды выше 0,1% — замена немедленная.

Режим работы — важен. Не допускается работа на холостом ходу более 10 минут подряд. Гидравлика нагревается, масло окисляется, давление нестабильно. Если оператору нужно ждать — выключают гидросистему. Это снижает нагрузку на насос, распределитель и цилиндры. Снижение температуры на 15 °C увеличивает ресурс уплотнений на 40%.

Таблица 1: Расходные элементы и интервалы замены

Элемент Тип Интервал замены (моточасы) Замена при неисправности Стоимость замены (ориентировочно)
Сальники гидроцилиндра Комплект (2–3 шт) 300–600 При подтёках, снижении скорости 2 500–6 000 ₽
Втулки шарнирные Бронза с графитом 400–800 При люфте >3 мм, скрипе 1 800–4 200 ₽/шт
Масляный фильтр гидросистемы Абразивно-механический 500 При падении давления, загрязнении 1 200–3 000 ₽
Уплотнения гидрораспределителя Фторэластомер 1000 При падении давления на 15%+ 8 000–15 000 ₽
Пыльники штока Резина с армированием 600–1000 При трещинах, разрыве 900–2 200 ₽
Гидравлическое масло ISO VG 46 2000 При содержании воды >0,1% 15 000–25 000 ₽/200 л

Таблица 2: Сравнение характеристик типичных навесных систем MSB

Параметр Ковш-погрузчик Молот-дробилка Гидроманипулятор Роторная щётка Гидро-разрыватель
Масса, кг 500–1200 800–2100 600–1600 400–1000 1000–2800
Давление гидравлики, бар 150–250 220–350 160–300 140–230 250–350
Расход масла, л/мин 80–160 120–200 70–140 60–120 150–280
Ресурс, моточасы 1500–2500 800–1500 1200–2000 1000–1800 600–1200
Частота отказов, за 1000 м/ч 0,3–0,8 1,2–2,5 0,5–1,1 0,7–1,6 1,8–3,2
Типичный износ Втулки, сальники Шток, корпус Распределитель, уплотнения Щетины, подшипники Поршни, гидроцилиндры

FAQ

FAQ

1. Когда выгоднее аренда навесного оборудования MSB, а когда покупка?
Аренда оправдана при сезонной работе (менее 800 моточасов в год) или при нестабильном объёме работ — например, при ремонте дорог или разборке зданий. Покупка окупается при загрузке свыше 1200 моточасов в год, особенно если вы используете оборудование 5+ дней в неделю. Рассчитайте: если ремонт и замена расходников за год стоят 80–100 тысяч рублей, а аренда — 60 тысяч — выгоднее аренда. Но если вы делаете 1500+ моточасов, покупка сокращает затраты на 30–40% за 1,5–2 года.

2. Что проверять первым, если оборудование не развивает полную мощность?
Первым делом — температура масла и уровень фильтрации. Низкая мощность редко связана с насосом — чаще с перегревом или загрязнённым маслом. Проверьте давление на выходе гидрораспределителя. Если оно ниже 80% от нормы — ищите утечку в цилиндре или износ золотников. Далее — люфт в шарнирах: если они изношены, оператор компенсирует это давлением, и насос перегружается. Только после этого проверяют насос.

3. Можно ли использовать масла от других производителей вместо рекомендованных MSB?
Можно, но с ограничениями. Используйте только масло класса ISO VG 46 с показателем вязкости при 40 °C: 41–49 cSt. Обязательно — наличие присадок против износа (ZDDP) и антиокислителей. Масла с маркировкой «для экскаваторов» от Caterpillar, Shell или Mobil — подходят. Масла для грузовиков или промышленных гидравлических систем без специальных присадок — не подходят. Они вызывают быстрый износ сальников и ускоряют окисление.

4. Почему после замены сальников цилиндр снова течёт через 200 часов?
Это почти всегда — следствие загрязнения системы. Если вы не поменяли масляный фильтр и не промыли гидросистему перед установкой новых уплотнений, микрочастицы пыли и металла попадают под сальник и царапают шток. Даже одна частица размером 10 мкм — достаточна. Решение: после замены сальников — замените фильтр и промойте систему специальным раствором, затем залейте новое масло. Никаких «дополнительных» масел.

5. Как продлить ресурс гидроманипулятора при работе на скальных грунтах?
Используйте насадку с гидравлическим амортизатором — она снижает ударные нагрузки на 40%. Установите дополнительные пыльники на шарниры. Работайте на более низких оборотах насоса — не выше 70% от максимума. Каждые 200 часов промывайте шарниры и смазывайте графитовой пастой. Не допускайте работы при температуре масла выше 85 °C. При таких условиях ресурс увеличивается на 50–70%.
