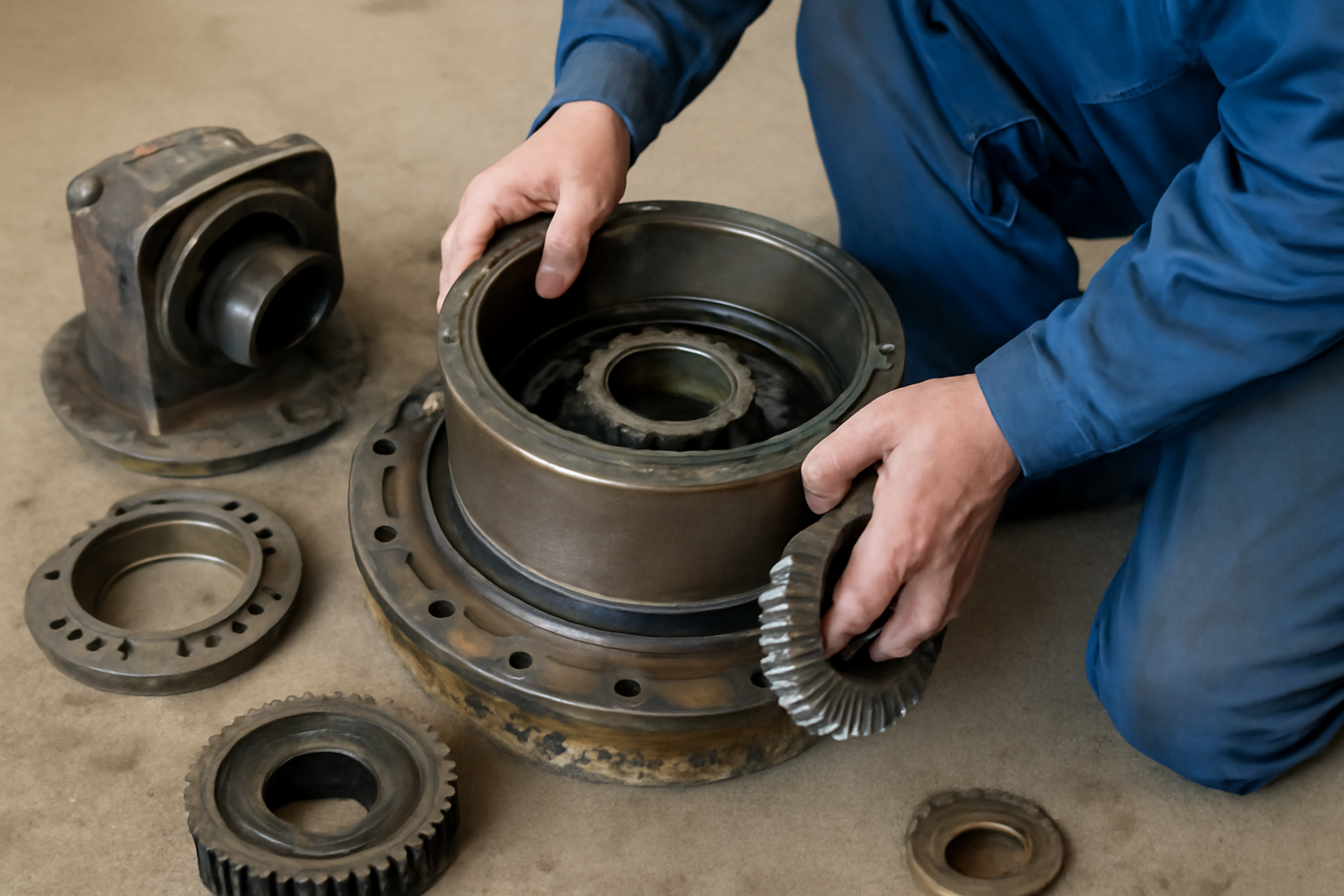

Редуктор поворота экскаватора: ремонт
Редуктор поворота — это сердце поворотного механизма экскаватора. Он преобразует высокую частоту вращения гидромотора в низкую, но мощную скорость вращения платформы с ковшом. Без него экскаватор не может поворачиваться — а значит, не может выполнять свою основную функцию. Работает агрегат в экстремальных условиях: постоянные ударные нагрузки, пыль, влага, перепады температур, а также циклические нагрузки от вращения под тяжелым грузом. Один из самых частых сбоев — появление посторонних шумов при повороте, рывки или полная потеря вращения. Это не «просто гудит» — это сигнал, что редуктор требует внимания. Несвоевременный ремонт приводит к выходу из строя шестерен, подшипников, корпуса и даже гидромотора. Разберёмся, как это происходит и как избежать катастрофы.
Рабочий цикл и нагрузки редуктора поворота
Каждый поворот экскаватора — это сложный цикл нагрузки. Когда машинист включает поворот, гидравлическая система подаёт масло под давлением 180–350 бар на гидромотор. Он вращается со скоростью 1500–3000 об/мин, передавая вращение через промежуточный вал на редуктор. Редуктор снижает эту скорость в 30–120 раз, в зависимости от модели, и увеличивает крутящий момент. На выходе — венец поворотного круга, который зацепляется с шестернями редуктора и вращает всю верхнюю часть экскаватора. При этом нагрузка на редуктор не постоянна: при повороте с ковшом, наполненным грунтом, момент достигает максимума. При резком торможении — возникают ударные нагрузки, превышающие номинальные в 2–3 раза. Это особенно опасно для зубьев шестерён и подшипников опор.
Температура масла в редукторе может подниматься до 90–110 °C, особенно при длительной работе в жарком климате. Масло теряет вязкость, ухудшается смазка, и начинается износ. Если не менять масло в срок — оно превращается в абразивную пасту. Загрязнённое масло — главный враг редуктора. Не зря в руководствах по обслуживанию пишут: «Меняйте масло редуктора каждые 1000–1500 моточасов». Пропустил — и через 200 часов шестерни начнут «хрустеть».
Типичные неисправности и их причины
Самая распространённая ошибка — игнорировать шум при повороте. Машинист думает: «Пока работает — не беда». Но шум — это не просто звук. Это первая стадия разрушения. Если слышен скрежет, хруст или гул, особенно на низких оборотах — это признак износа зубьев. Причина: долгая работа с маслом, превышающим срок службы, или использование несоответствующего масла. Например, заливка моторного масла вместо трансмиссионного с нужной вязкостью (ISO VG 220–460) приводит к быстрому износу.
Вторая типичная ошибка — резкие повороты на полный ход. Машинист «кидает» рукоять влево-вправо, как руль машины. В результате на венец и шестерни редуктора приходятся ударные нагрузки. Подшипники опоры поворотного круга начинают «гулить», а зубья — «зубьями». В итоге — износ венца, обломы зубьев, деформация корпуса редуктора. Даже если экскаватор продолжает работать, внутренние повреждения уже необратимы.
Третья причина — неправильная регулировка зазора между шестерней и венцом. Если зазор слишком мал — шестерня «заклинивает», перегревается, масло не попадает в зону зацепления. Если зазор слишком велик — возникает ударное зацепление, шум, вибрация, ускоренный износ. Это часто случается после замены шестерни без точной регулировки. Многие сервисы просто ставят новую шестерню «на глаз» и забывают про щупы и шайбы.
Правильный подход к ремонту: пошагово
Первое — диагностика. Не снимайте редуктор сразу. Проверьте давление в системе поворота. Если давление падает при нагрузке — проблема может быть в гидромоторе или клапане. Проверьте масло: цвет, запах, наличие металлической стружки. Если на магнитной пробке — слой стружки толще 0,5 мм — это признак серьёзного износа. Визуальный осмотр поддона редуктора — обязательный этап.
Второе — снятие. Используйте только специальные съёмники. Не бейте молотком по корпусу. Демонтируйте гидромотор, отсоедините маслопроводы, снимите крепления. Запомните положение шайб, прокладок, регулировочных колец. Они не всегда одинаковы. Даже если шайбы выглядят одинаково — их толщина может отличаться на 0,05 мм, а этого достаточно, чтобы нарушить зазор.
Третье — осмотр. Проверьте шестерни на сколы, трещины, равномерность износа. Если износ больше 15% от высоты зуба — заменяйте. Проверьте венец поворотного круга: нет ли выработки на 2–3 зубах подряд. Если да — заменяйте венец. Не экономьте на нём. Подшипники — проверяйте на люфт. Люфт больше 0,1 мм — менять. Корпус редуктора — осмотрите на трещины, особенно в зоне крепления. Даже микротрещина — повод к замене.
Четвёртое — сборка. Никогда не используйте герметик вместо прокладки. Прокладка должна быть оригинальной, с нужной толщиной. Установите регулировочные шайбы строго по технической документации. Зазор между шестерней и венцом должен быть 0,15–0,35 мм. Проверяйте щупом в нескольких точках. Затягивайте болты крест-накрест, с усилием 80–120 Н·м. Не перетягивайте — корпус может треснуть.
Пятое — запуск и наладка. Заполните редуктор маслом до метки. Пустите экскаватор на холостом ходу. Поверните платформу медленно, 10–15 раз в обе стороны. Слушайте. Если есть шум — остановитесь. Проверьте зазор. Если шум исчез — постепенно увеличивайте нагрузку. Дайте прогреться маслу. Через 2–3 часа проверьте температуру корпуса. Она не должна превышать 85 °C. Если выше — есть заклинивание или недостаток смазки.
Таблица: Параметры редукторов поворота по классам экскаваторов
| Класс экскаватора | Крутящий момент на выходе, Н·м | Передаточное число | Масло (ISO VG) | Объём масла, л | Срок замены, моточасы |
|---|---|---|---|---|---|
| Малый (3–7 т) | 800–2500 | 30–50 | 220–320 | 5–10 | 800–1200 |
| Средний (8–15 т) | 2500–6000 | 40–70 | 320–460 | 12–20 | 1000–1500 |
| Тяжёлый (16–25 т) | 6000–12000 | 50–90 | 460–680 | 25–40 | 1200–1800 |
| Очень тяжёлый (26–40 т) | 12000–25000 | 70–120 | 680 | 45–70 | 1500–2000 |
| Специализированный (40+ т) | 25000–50000 | 80–150 | 680–1000 | 80–120 | 1800–2500 |
Таблица: Расходные материалы и ориентировочная стоимость ремонта
| Элемент | Тип замены | Ориентировочная стоимость, руб. | Срок службы после замены, моточасы | Примечания |
|---|---|---|---|---|
| Шестерня редуктора | Замена новой | 45 000–180 000 | 3000–6000 | Зависит от материала и производителя. Оригинал дороже, но служит в 2 раза дольше. |
| Венец поворотного круга | Замена | 80 000–300 000 | 5000–10 000 | Самый дорогой элемент. Ремонт нецелесообразен — только замена. |
| Подшипники опорные | Замена пары | 15 000–60 000 | 3000–8000 | Заменяйте в комплекте. Один изношен — второй уже на грани. |
| Масло трансмиссионное | Замена | 8000–25 000 | 800–2500 | Зависит от объёма и марки. Синтетика дороже, но дольше служит. |
| Прокладки, уплотнения | Комплект | 3000–12 000 | 3000–5000 | Не экономьте. Неправильная прокладка — утечка масла — перегрев. |
| Регулировочные шайбы | Набор | 5000–18 000 | — | Используются для точной настройки зазора. Не заменяйте на «подручные». |
Таблица: Признаки неисправности — возможные причины — действия
| Признак | Возможная причина | Диагностика | Действие |
|---|---|---|---|
| Гул при повороте, особенно на малых оборотах | Износ зубьев шестерни или венца | Снять крышку, осмотреть зубья. Измерить глубину выработки | Заменить шестерню и венец, если износ >15% высоты зуба |
| Рывки, «закусывание» при повороте | Неправильный зазор, перегрев масла | Проверить давление масла, температуру, зазор щупом | Отрегулировать зазор, заменить масло, проверить систему охлаждения |
| Масло в поддоне с металлической стружкой | Износ подшипников или шестерён | Использовать магнитную пробку, проверить объём стружки | Полный разбор редуктора, замена всех изношенных элементов |
| Утечка масла из корпуса | Повреждённая прокладка, трещина в корпусе | Осмотреть стыки, проверить давление в системе | Заменить прокладку. Если трещина — заменить корпус |
| Повышенная температура корпуса (>90 °C) | Недостаток масла, загрязнение, перегрузка | Проверить уровень масла, его вязкость, нагрузку при работе | Заменить масло, уменьшить нагрузку, проверить систему охлаждения |
| Полная потеря поворота | Критический износ, заклинивание, разрушение шестерни | Проверить гидромотор, давление, вращение вала | Срочный демонтаж. Скорее всего — полная замена редуктора |
FAQ
Что делать, если редуктор шумит, но экскаватор работает?
Шум — это не «пока не критично», а сигнал о начальной стадии разрушения. Даже если экскаватор поворачивается, износ зубьев и подшипников идёт вглубь. Продолжать работу — значит увеличивать стоимость ремонта в 3–5 раз. Остановите машину, проверьте масло на стружку, измерьте температуру корпуса. Если стружка есть — срочно к сервису. Даже если стружки нет — проведите диагностику зазора. Игнорирование шума — главная причина капитального ремонта.
Можно ли заменить только шестерню, не трогая венец?
Теоретически — да, но на практике это почти всегда ложная экономия. Венец и шестерня работают в паре. Износ одного — всегда сопровождается износом другого. Даже если венец выглядит «хорошо», его профиль уже не соответствует новой шестерне. Это приведёт к неравномерному зацеплению, ударам и быстрому выходу новой шестерни из строя. Рекомендую менять оба элемента одновременно — это даст гарантию 3000–5000 моточасов работы.
Почему нельзя использовать моторное масло в редукторе?
Моторное масло рассчитано на высокие температуры и давление в цилиндрах, но не на ударные нагрузки и высокую нагрузку на зубья. Трансмиссионные масла содержат присадки, повышающие прочность пленки, устойчивость к выдавливанию и антизадирные свойства. Моторное масло при нагрузке 20 000 Н·м просто «выдавливается» из зоны зацепления. Результат — быстрый износ, сколы, перегрев. Всегда используйте масло по спецификации производителя — ISO VG 220–680 для редукторов.
Как часто нужно менять масло в редукторе, если экскаватор работает в пыли?
В пыльных условиях — в 1,5–2 раза чаще, чем в нормальных. Пыль проникает через уплотнения и превращается в абразив. Даже 0,1% примесей в масле ускоряет износ в 5 раз. Рекомендую менять масло каждые 500–800 моточасов в песчаных, глинистых или каменистых условиях. Обязательно проверяйте магнитную пробку после каждой замены. Если стружка есть — ищите источник износа, а не просто доливайте масло.
Почему после ремонта редуктор греется сильнее, чем раньше?
Чаще всего — из-за неправильной регулировки зазора. Если зазор слишком мал, шестерня «прижата» к венцу, масло не попадает в зону зацепления, возникает трение. Также возможна перетяжка болтов — корпус деформируется, и шестерни перекошены. Проверьте зазор щупом. Проверьте температуру через 2 часа работы. Если выше 85 °C — остановите машину, снимите крышку и перепроверьте сборку. Не торопитесь с запуском под нагрузкой.
Сколько стоит ремонт редуктора поворота в среднем?
Стоимость зависит от класса экскаватора и степени износа. При небольшом износе — замена масла, прокладок, подшипников — ориентировочно 40 000–80 000 руб. Если требуются шестерня и венец — от 150 000 до 400 000 руб. Капитальный ремонт с заменой корпуса — до 700 000 руб. И это без учёта демонтажа, транспортировки, работы. Ориентировочно — в 2–3 раза дешевле заменить редуктор целиком, чем ремонтировать его трижды. Решайте, что выгоднее: ремонтировать или заменять — исходя из возраста экскаватора и его загрузки.
