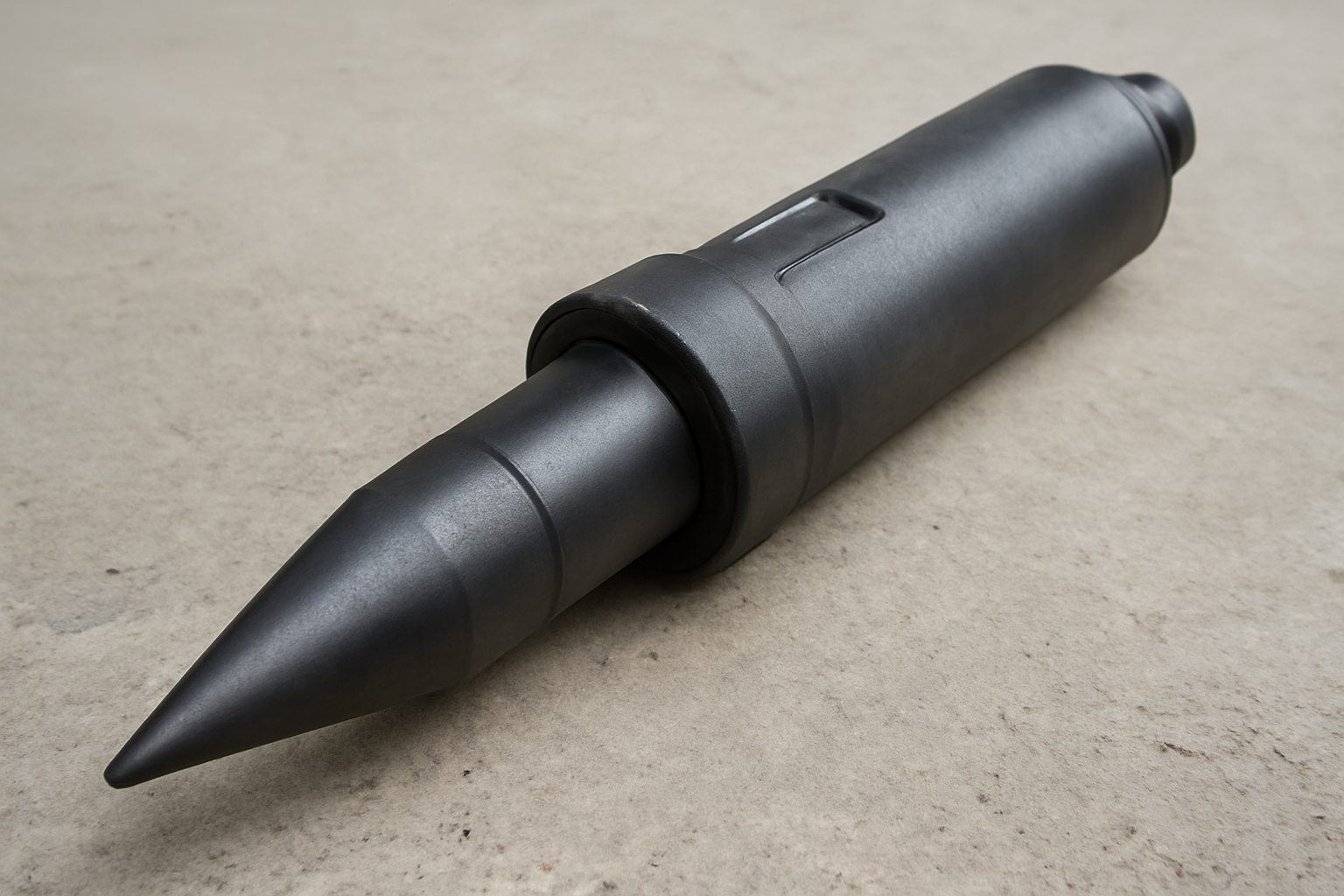

Пика для гидромолота 135 мм: подбор по диаметру
Обзор · Критерии выбора · Опыт
Когда возникает потребность в пике 135 мм
Потребность в пике диаметром 135 мм появляется при разрушении твёрдых бетонных конструкций, армированных плит, фундаментов и дорожных покрытий толщиной более 300 мм. Такой диаметр применяется на гидромолотах класса 5–8 тонн, которые устанавливаются на экскаваторы массой от 15 до 35 тонн. Это не мелкий инструмент для тротуаров — это рабочая сила для крупных проектов: сноса заводских цехов, демонтажа мостовых опор, расчистки старых аэродромных полотен. Когда машина работает 8–12 часов в смену на плотном бетоне с двойной арматурой, пика подвергается экстремальным нагрузкам. Если пика подобрана неправильно — она ломается, а гидромолот выходит из строя. А если ломается гидромолот — останавливается вся бригада. Поэтому выбор пикы — это не вопрос цены. Это вопрос производительности и безопасности.
Задача пикы — передавать ударную энергию от поршня гидромолота непосредственно на разрушаемый материал. Диаметр 135 мм — это компромисс между глубиной проникновения и устойчивостью к износу. Меньше — не хватает мощности, больше — не помещается в корпус гидромолота или требует слишком тяжёлой машины. Именно поэтому 135 мм стал стандартом для среднетяжёлых работ. Но не все пики с этим диаметром одинаковы. Разница в материале, закалке, форме наконечника — и вы получите либо 120 часов работы, либо 15. Всё зависит от подбора.
Устройство пикы и её роль в системе
Пика гидромолота — это не просто стержень из стали. Это сложный узел, состоящий из трёх ключевых зон: хвостовика, ствола и наконечника. Хвостовик — это часть, которая входит в цилиндр гидромолота и получает удар от поршня. Его диаметр строго соответствует внутреннему диаметру направляющей втулки — в нашем случае 135 мм. Если хвостовик меньше — пика болтается, разбивает втулку. Если больше — не входит вообще. Ствол — это промежуточная часть, отвечающая за передачу энергии. Его толщина может варьироваться, но не должна быть меньше 120 мм. Наконечник — рабочая зона. Он может быть плоским, конусным, с зубьями или в виде лопатки — в зависимости от материала, который нужно разрушать.
Внутри гидромолота пика работает в условиях динамической нагрузки до 3000 ударов в минуту. Каждый удар — это импульс в 10–25 кДж, приложенный к поверхности площадью 10–15 см². При этом температура в зоне удара может подниматься до 400 °C. Сталь пикы должна выдерживать не только удары, но и термические циклы. Поэтому используется легированная инструментальная сталь — марки 40ХН, 50ХГ, 60С2А. Закалка — до 52–58 HRC. Недостаточная твёрдость — и наконечник быстро раздаётся. Слишком высокая — и пика становится хрупкой, ломается при первом же попадании в арматуру.
Что ломается и почему
Наиболее частые отказы пик 135 мм — это износ наконечника, трещины в стволе и разрушение хвостовика. Износ наконечника — это естественный процесс. При работе на бетоне без арматуры он может служить до 100–150 часов. Но если в материале есть стальные прутки диаметром 16 мм и более — срок падает до 15–30 часов. При этом наконечник не просто стирается — он деформируется: сминается, разбивается, образуются трещины. Если вовремя не заменить — ударная энергия начинает рассеиваться, и гидромолот теряет эффективность. Вместо разрушения бетона — вы слышите глухой стук, а машина «не въезжает».
Трещины в стволе — это уже аварийная ситуация. Они появляются из-за перегрузки: когда пика застревает в арматуре, а машинист продолжает давить на рычаг. Или если пика имеет неправильную геометрию — например, слишком тонкий ствол для данного гидромолота. Трещина начинается в зоне перехода от хвостовика к стволу, где концентрируются напряжения. Если её не заметить — пика может отломиться полностью. Это опасно: осколки летят с высокой скоростью. Всегда осматривайте пику после каждой смены. Даже мельчайшая трещина — повод к замене.
Разрушение хвостовика — самое дорогое. Оно происходит, когда пика не соответствует гидромолоту. Например, вы поставили пику от гидромолота 120 мм на агрегат 135 мм. Или наоборот — пика 135 мм вставлена в гидромолот, рассчитанный на 140 мм. Несоответствие диаметра вызывает биение, удары по краю, быстрый износ направляющей втулки и опорного кольца. В результате втулка разбивается, гидравлика начинает подтекать, и в итоге весь гидромолот требует капитального ремонта. А ремонт такого узла стоит в 3–5 раз дороже, чем пика.
Как диагностировать неисправность
Первая признака неисправности — изменение звука. Здоровый гидромолот издаёт резкий, чёткий «стук-стук-стук». Если звук стал глухим, с «хлопками» или прерывистым — это говорит о том, что пика не передаёт энергию. Возможно, она изношена, смещена или в ней образовалась трещина. Второй признак — снижение скорости разрушения. Если раньше за час вы снимали 1,5 м² бетона, а теперь — 0,7 м², при той же нагрузке — пика работает неэффективно. Третий — визуальный осмотр. Осмотрите пику на предмет сколов, вмятин, перекоса. Проверьте, не «забит» ли хвостовик осколками бетона — это тоже нарушает посадку.
Для точной диагностики используйте штангенциркуль. Измерьте диаметр хвостовика в трёх точках: у основания, в середине и у перехода к стволу. Если диаметр меньше 132 мм — пика вышла из строя. Допуск на износ — не более 3 мм. Также проверьте, насколько пика выступает из гидромолота. Норма — 10–15 мм. Если выступ больше — она не упирается в упорное кольцо, и ударная энергия теряется. Если меньше — пика не достаёт до поверхности, и вы работаете «в воздухе».
Если вы видите, что гидромолот перегревается, а масло становится тёмным и густым — это признак того, что втулка изношена. Проверьте её зазор: если он больше 0,8 мм — втулка требует замены. Но не спешите менять только втулку. Скорее всего, её разрушила неправильно подобранная пика. Замените пику, и только потом — втулку. Иначе новая втулка прослужит 2 часа.
Замена и ремонт: пошагово
Перед заменой пикы остановите двигатель экскаватора, отключите гидросистему и сбросьте давление. Снимите защитный кожух гидромолота. Используйте специальный съёмник — не пытайтесь выбивать пику молотком. Это повредит резьбу и корпус. После извлечения осмотрите направляющую втулку. Если на ней есть царапины, задиры, сколы — её нужно менять. Проверьте упорное кольцо: оно должно быть ровным, без вмятин. Если оно деформировано — замените его. Не экономьте на этих деталях — они стоят 10–15% от цены пикы, но обеспечивают 80% срока службы.
Перед установкой новой пикы смажьте хвостовик высокотемпературной смазкой — например, на основе молибдена. Наносите тонкий слой, не лейте. Затем аккуратно вставьте пику в гидромолот. Убедитесь, что она садится до упора. Не используйте усилие — если не входит, значит, диаметр не совпадает. После установки включите гидросистему на холостом ходу — дайте поршню 3–5 ударов без нагрузки. Это позволяет пике «прижаться» к упорному кольцу. Только потом включайте работу на полную мощность.
После замены ведите журнал: дата, марка пикы, тип материала, время работы. Это поможет выявить закономерности. Например, если пика износилась за 18 часов при работе на бетоне с арматурой — значит, вам нужна пика с упрочнённым наконечником. Если в 70% случаев ломается в зоне перехода — возможно, вы используете пики с неправильным радиусом закругления. Данные — ваша лучшая защита.
Профилактика и продление срока службы
Профилактика — это не просто чистка. Это система. Каждые 4–6 часов работы выключайте гидромолот и очищайте пику от бетонной крошки. Используйте щётку с металлическими волокнами — не пластиковую. Не оставляйте пику в бетоне на паузах — это вызывает перегрев и микротрещины. Если вы делаете перерыв дольше 30 минут — вынимайте пику. Даже если она не изношена — бетон начинает затвердевать вокруг неё, и при следующем включении вы создаёте дополнительную нагрузку.
При работе на армированных конструкциях — используйте режим «удар-перемещение». Не давите на пику. Пусть гидромолот сам работает. Если вы давите — вы перегружаете ствол. Давление должно быть только на направление, а не на глубину. Удары должны быть короткими, точечными. Не пытайтесь «разбить» сразу всё. Это не молоток. Это гидравлический инструмент. Правильный подход — медленно, но стабильно. Так пика служит вдвое дольше.
Храните пикы в сухом помещении. Не складывайте их в кучу — они должны стоять вертикально, в специальных стойках. Если пика лежит на боку — ствол деформируется под собственным весом. Проверяйте её перед каждой сменой. Даже если она «вроде бы в порядке». Одна трещина — и весь день пропал. Не ждите, пока сломается. Заменяйте заранее. Пика — это расходник, как тормозные колодки. Не пытайтесь «выжать» из неё последнее. Это всегда дороже.
Таблица: Соответствие пик 135 мм и гидромолотов
| Класс гидромолота (т) | Ударная энергия (кДж) | Частота ударов (уд/мин) | Рекомендуемая пика | Средний срок службы (ч) | Тип материала |
|---|---|---|---|---|---|
| 5–6 | 10–15 | 400–600 | 135 мм, плоский наконечник | 80–120 | Бетон без арматуры |
| 6–7 | 15–20 | 500–700 | 135 мм, конусный наконечник | 60–100 | Бетон с одинарной арматурой |
| 7–8 | 20–25 | 600–800 | 135 мм, зубчатый наконечник | 40–80 | Бетон с двойной арматурой, булыжник |
| 8–9 | 25–30 | 500–700 | 135 мм, усиленный хвостовик | 50–90 | Железобетон, старые фундаменты |
| 9–10 | 30–35 | 450–650 | 135 мм, закалённый наконечник (HRC 58) | 30–60 | Камень, бетон с крупной арматурой |
| 10–12 | 35–45 | 400–550 | 135 мм, с фланцем и утолщённым стволом | 25–50 | Армированные плиты, мостовые конструкции |
Таблица: Материалы и характеристики пик
| Тип пикы | Марка стали | Твёрдость (HRC) | Диаметр хвостовика (мм) | Длина (мм) | Особенности |
|---|---|---|---|---|---|
| Стандартная | 40ХН | 52–55 | 134–136 | 800–1000 | Для бетона без арматуры. Недорогая, но хрупкая при ударах по металлу |
| Усиленная | 50ХГ | 53–57 | 134–136 | 850–1050 | Утолщённый ствол. Подходит для армированных конструкций. Увеличенный срок службы |
| Термообработанная | 60С2А | 56–58 | 134–136 | 900–1100 | Повышенная износостойкость. Наконечник с двойной закалкой. Для тяжёлых условий |
| С фланцем | 38ХС | 54–57 | 134–136 | 950–1200 | Предназначена для гидромолотов с креплением по фланцу. Уменьшает биение |
| С износостойким напылением | 40ХН + WC | 58–60 | 134–136 | 850–1000 | Наконечник с карбидвольфрамовым покрытием. Увеличивает срок в 1,5–2 раза |
| Китайская (низкого качества) | Ст3, 45 | 45–50 | 130–138 | 750–900 | Низкая твёрдость, быстрый износ. Износ за 15–25 часов. Не рекомендуется |
FAQ
FAQ
Можно ли использовать пику 130 мм на гидромолоте с диаметром 135 мм?
Нет. Разница в 5 мм — это критичный зазор. Пика будет болтаться, удары будут приходиться не по центру, а по краю направляющей втулки. Это приведёт к быстрому разрушению втулки, упорного кольца и даже корпуса гидромолота. Даже если пика «входит», она не обеспечит правильную передачу энергии. Допустимый зазор — не более 0,3 мм. Пике с диаметром 130 мм не место в гидромолоте 135 мм. Используйте только точно соответствующие размеры.
Какой срок службы у пик 135 мм при работе на армированном бетоне?
При работе на бетоне с одинарной арматурой (12–16 мм) срок службы составляет 40–80 часов. Если арматура толще 20 мм, или присутствует двойная сетка — срок падает до 20–40 часов. При этом важно, чтобы пика была усиленной — с закалённым наконечником и толстым стволом. Стандартные пики на таком материале выходят из строя за 10–15 часов. Не экономьте — выбирайте пикы с HRC 56 и выше.
Почему пика ломается в зоне перехода от хвостовика к стволу?
Это зона наибольшего напряжения. Ломается она, если пика имеет слишком малый радиус закругления — менее 10 мм. Или если материал пикы недостаточно упругий — например, закалён слишком сильно, без отпуска. Также причиной может быть перегрузка: когда машинист давит на пику, а не даёт ей работать ударом. Правильный радиус — 12–18 мм. Он распределяет напряжения и предотвращает трещины.
Как понять, что пика подобрана неправильно по энергии гидромолота?
Если пика слишком лёгкая — гидромолот работает на высокой частоте, но не разрушает материал. Вы слышите «быстрый стук», но бетон не крошится. Если пика слишком тяжёлая — гидромолот «задыхается», частота падает до 300 ударов в минуту, а двигатель перегревается. Правильный подбор — когда пика позволяет гидромолоту работать на рекомендованной частоте с максимальной эффективностью. Смотрите таблицу соответствия — там указаны диапазоны энергии и массы.
Можно ли восстановить изношенную пику наплавкой?
Наплавка допустима только на наконечник, если ствол и хвостовик в хорошем состоянии. Но после наплавки её нужно повторно закаливать — иначе наплавленный металл будет хрупким. Это сложный процесс, требующий термической печи и квалифицированного сварщика. В большинстве случаев экономически выгоднее купить новую пику. Восстановленные пике служат на 30–40% меньше, чем новые, и риск отказа выше.
Почему пика быстро изнашивается в зимний период?
При низких температурах бетон становится более хрупким, но арматура остаётся пластичной. Это создаёт резкие удары по металлу — пика попадает в «жёсткую точку». Кроме того, влажность и соль ускоряют коррозию. Нужны пикы с защитным покрытием — например, с цинкованием или фосфатированием. Также важно смазывать хвостовик высокотемпературной смазкой — она не замёрзнет и не вытечет. В морозы сокращайте перерывы и не оставляйте пикы в материале.
Как проверить совместимость пикы с гидромолотом, если нет техпаспорта?
Измерьте внутренний диаметр направляющей втулки — это должен быть 134–136 мм. Затем осмотрите крепление: есть ли фланец? Резьба? Штифты? Сравните с известными моделями: Cat 320, Komatsu PC200, JCB 3CX — у них пики 135 мм с одинаковыми посадочными местами. Если пика входит с усилием и не болтается — вероятно, совместима. Но лучше уточнить у производителя гидромолота. Не рискуйте — несовместимость убивает гидравлику.
Сколько стоит замена пикы и втулки вместе?
Стоимость зависит от региона и бренда. Пика 135 мм — от 18 000 до 45 000 рублей, втулка — от 8 000 до 15 000 рублей. Работа по замене — 2–4 часа, цена — 5 000–10 000 рублей. Итого: от 31 000 до 70 000 рублей. Если вы делаете это сами — экономите на работе. Но если втулка разбита — лучше доверить это механику. Неправильная установка — и вы снова сломаете всё. Помните: дешёвая пика в 2 раза дороже в долгосрочной перспективе.
