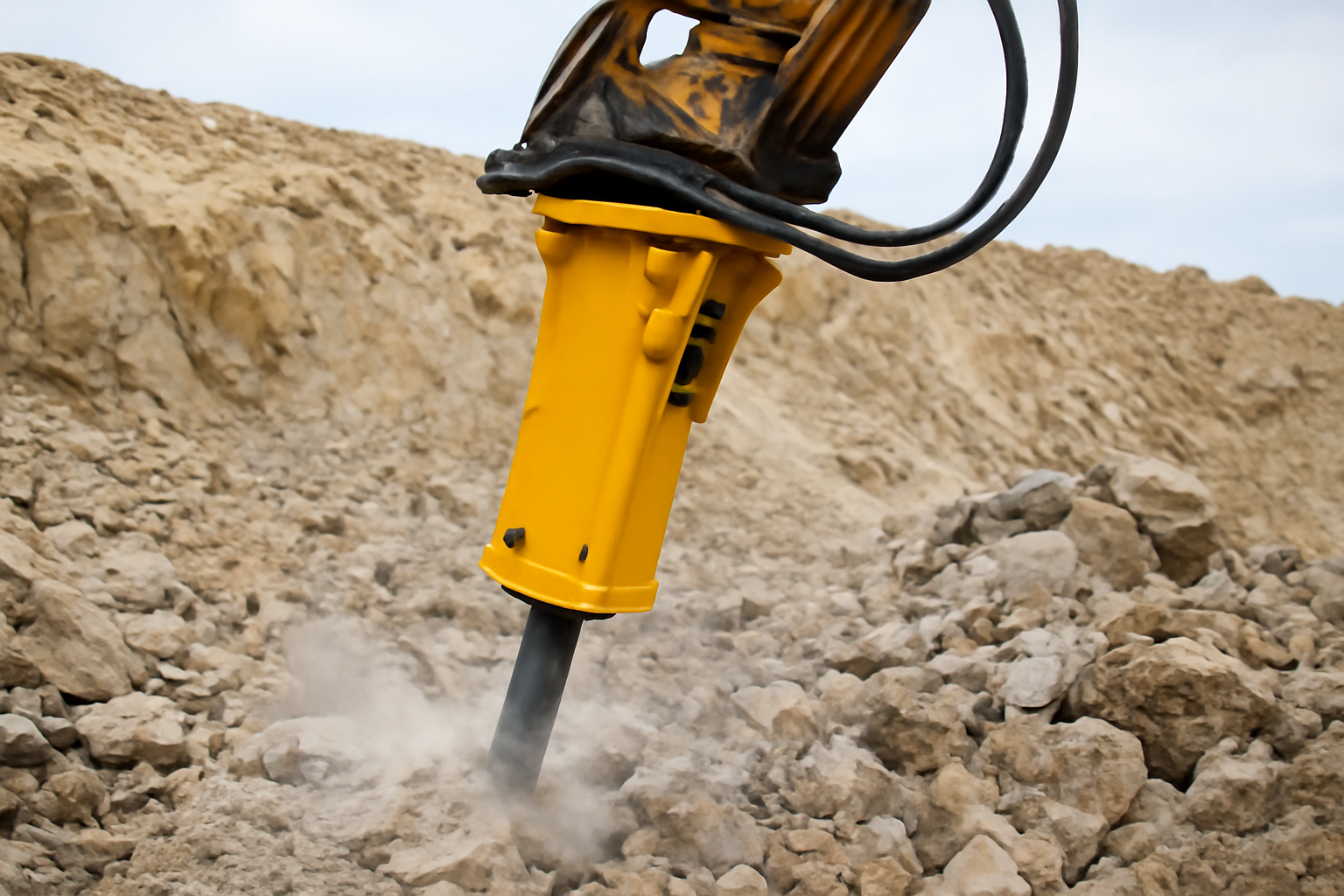

Навесное оборудование Epiroc: обзор
Рабочий цикл гидромолота Epiroc
Гидромолот Epiroc — это гидравлический ударный агрегат, преобразующий энергию потока рабочей жидкости в импульсные удары по рабочему инструменту. Внутренний цикл начинается с подачи гидравлической жидкости под давлением 120–220 бар в гидроцилиндр. Под действием давления поршень ускоряется вниз, сжимая газовую камеру (обычно азот) и одновременно отводя масляную жидкость через обратный клапан. В нижней точке хода поршень ударяет по ударному стержню, передавая энергию на бойковый наконечник. После удара газовая камера расширяется, создавая разрежение, которое возвращает поршень в исходное положение. При этом впускной клапан открывается, и новый цикл начинается. Частота ударов зависит от расхода гидравлики, давления и массы поршня — в типичных условиях это 400–1200 ударов в минуту. Эффективность зависит от согласованности параметров гидромолота с характеристиками экскаватора: при недостаточном расходе гидравлики частота падает, при избыточном — возрастает риск перегрева и повреждения уплотнений.
Классификация и основные серии
Epiroc производит гидромолоты в трёх основных классах: легкие (до 100 кг), средние (100–500 кг) и тяжёлые (500–1500 кг). Каждый класс имеет серию, обозначенную буквой и числом, соответствующим массе ударного механизма. Легкие модели применяются для демонтажа асфальта, кирпичной кладки, бетонных плит толщиной до 30 см. Средние — для разрушения фундаментов, дорожных покрытий, скальных пород средней прочности. Тяжёлые используются в карьерах, при расчистке крупных бетонных конструкций и в горных работах. Все модели соответствуют стандартам ISO 19444:2018 по безопасности и шуму. Важно: Epiroc не производит гидромолоты для экскаваторов массой менее 3 тонн — это ограничение связано с минимальным требуемым расходом гидравлики.
| Класс | Серии Epiroc | Масса (кг) | Частота ударов (уд/мин) | Расход гидравлики (л/мин) | Давление (бар) |
|---|---|---|---|---|---|
| Легкий | HB 25, HB 30, HB 40 | 40–95 | 800–1200 | 80–140 | 120–180 |
| Средний | HB 50, HB 60, HB 70 | 110–450 | 500–900 | 140–220 | 140–220 |
| Тяжёлый | HB 80, HB 90, HB 100, HB 110 | 520–1450 | 400–700 | 200–350 | 160–220 |
Совместимость с экскаваторами
Совместимость гидромолота Epiroc с экскаватором определяется не только массой машины, но и её гидравлической системой. Даже если экскаватор имеет требуемую массу, но его насосы не обеспечивают минимальный расход гидравлики, гидромолот будет работать неэффективно — с низкой частотой ударов и перегревом. Для средних моделей (HB 50–70) подходят экскаваторы класса 10–25 тонн: Caterpillar 320, Komatsu PC200, Volvo EC210, Hitachi ZX210. Тяжёлые модели (HB 80–110) требуют машин класса 30–60 тонн: Cat 336, Komatsu PC360, Liebherr R984. Легкие модели (HB 25–40) совместимы с мини-экскаваторами 5–12 тонн, но не с гидравлическими молотками других брендов — из-за различий в гидравлических патрубках и давлении. Epiroc предоставляет официальные таблицы совместимости для каждой серии. Использование несертифицированных адаптеров или переходников нарушает гарантию и повышает риск аварийного отказа.
Монтаж и настройка
Монтаж гидромолота требует строгого соблюдения последовательности. Первым делом проверяется герметичность гидравлических шлангов и их соответствие классу давления — для тяжёлых моделей используются шланги с рабочим давлением не менее 350 бар. Затем устанавливается крепёжный блок на ковшовый палец экскаватора, при этом необходимо выдерживать допуск на параллельность не более 1,5°. После фиксации молота подключаются два гидравлических шланга: подача и слив. Ключевой момент — правильная последовательность подключения: сначала подача, затем слив. При неправильной последовательности может произойти гидравлический удар, повредивший клапаны или уплотнения. После подключения проводится пробный запуск на холостом ходу: гидромолот должен издавать равномерный звук, без рывков и посторонних шумов. Затем проверяется давление в системе — оно должно стабильно удерживаться в диапазоне, указанном в паспорте. Установка бойкового наконечника требует применения только оригинальных креплений — использование сторонних деталей приводит к неравномерному распределению нагрузки и быстрому износу ударного механизма.
Регламент технического обслуживания
Регламент ТО Epiroc основан на наработке — не на календарном сроке. Для всех моделей рекомендуется проверка каждые 250 часов работы. Основные операции: замена масла в гидравлической системе, проверка и замена уплотнений поршня и направляющей втулки, осмотр на наличие трещин в корпусе, проверка натяжения крепёжных болтов. В условиях высокой запылённости (карьеры, горные работы) интервал сокращается до 150 часов. Масло должно соответствовать спецификации ISO VG 46 с индексом API GL-4 и содержанием антиокислительных присадок. Использование масла с неподходящей вязкостью — одна из основных причин преждевременного выхода из строя. Проверка газовой камеры проводится каждые 1000 часов: измеряется давление азота, которое должно находиться в пределах 15–25 бар при холодном состоянии. При снижении давления ниже 12 бар необходимо долить газ или заменить камеру. Ремонтные комплекты Epiroc содержат оригинальные уплотнения, поршни и пружины — использование неоригинальных деталей снижает срок службы на 30–50%.
| Операция ТО | Интервал (часы) | Критические параметры | Рекомендуемый инструмент | Риск при пропуске |
|---|---|---|---|---|
| Замена гидравлического масла | 250 | Вязкость, чистота | Масляный насос, фильтр-бумага | Износ поршня, перегрев |
| Проверка уплотнений | 250 | Трещины, выдавливание | Отвёртка, манометр | Утечка масла, потеря давления |
| Проверка давления азота | 1000 | 15–25 бар | Газовый манометр | Снижение мощности удара |
| Осмотр корпуса | 500 | Трещины, коррозия | Магнитный дефектоскоп | Разрушение корпуса |
| Замена бойкового наконечника | 100–300 | Износ >30% от начальной массы | Гидравлический съёмник | Повреждение ударного стержня |
Частые неисправности и их причины
Наиболее распространённые неисправности гидромолотов Epiroc связаны не с качеством сборки, а с неправильной эксплуатацией. Первая причина — работа на холостом ходу. Длительные периоды без контакта с материалом приводят к перегреву гидравлики и выработке уплотнений. Вторая — использование неподходящего бойкового наконечника. Например, применение наконечника для мягкого бетона при работе по скале приводит к мгновенному износу и откалыванию кромок. Третья — несвоевременная замена масла. Масло, загрязнённое металлической стружкой, вызывает задиры на внутренней поверхности гидроцилиндра — это не поддаётся ремонту, требует полной замены корпуса. Четвёртая — неправильный угол наклона при работе. Угол более 15° от вертикали создаёт боковые нагрузки, приводящие к деформации направляющей втулки. Пятая — подключение к насосу с нестабильным давлением. Многие операторы используют экскаваторы с гидравлическими системами, адаптированными под другие навесные устройства, что создаёт импульсные скачки давления. Признаки неисправности: резкое снижение частоты ударов, появление шума при работе, утечка масла, нагрев корпуса выше 80 °C. В таких случаях необходимо немедленно остановить работу и провести диагностику. Не пытайтесь «догнать» производительность за счёт увеличения давления — это приведёт к разрушению гидравлических шлангов или гидроцилиндра.
Сравнение с альтернативными классами оборудования
При выборе гидромолота часто сравнивают Epiroc с конкурентами, особенно с брендами, ориентированными на низкую цену. Однако разница не только в стоимости, но и в долговечности, поддержке и совместимости. Ниже приведено сравнение двух классов: гидромолот Epiroc среднего класса HB 60 и аналог от малоизвестного китайского производителя, позиционируемого как «эконом-вариант».
| Параметр | Epiroc HB 60 | Китайский аналог (эконом-класс) | Разница |
|---|---|---|---|
| Срок службы (часы) | 6000–8000 | 2500–3500 | в 2–2.5 раза выше |
| Гарантия | 12 месяцев / 1000 часов | 6 месяцев / 500 часов | в 2 раза короче |
| Доступность запчастей | Во всех регионах РФ, 2–5 дней | Заказ 3–8 недель, нет на складах | значительная задержка ремонта |
| Совместимость с экскаваторами | Официальные таблицы, проверка давления | Общие указания, нет точных данных | высокий риск несовместимости |
| Уровень шума (дБ) | 98–102 | 105–112 | на 5–10 дБ выше |
| Стоимость замены уплотнений | 15000–22000 руб | 8000–12000 руб | на 30–40% дешевле, но чаще |
Анализ показывает, что экономия на покупке китайского аналога компенсируется в течение 12–18 месяцев за счёт более частых ремонтов, простоя техники и риска повреждения экскаватора. Epiroc, несмотря на более высокую начальную стоимость, обеспечивает более предсказуемую эксплуатацию и снижает затраты на техническое обслуживание в перспективе.
FAQ
Когда выгоднее арендовать гидромолот Epiroc, а когда покупать?
Аренда оправдана при проектах длительностью до 3 месяцев, при нерегулярных работах или при отсутствии капитала на закупку. Стоимость аренды HB 60 составляет 8000–12000 руб/день, что эквивалентно 2–3% от цены нового молота. При интенсивной эксплуатации более 1000 часов в год покупка окупается за 10–14 месяцев. Если вы работаете в одном регионе с постоянным объёмом, покупка снижает себестоимость работ на 15–25%. Для сезонных компаний аренда предпочтительнее — она исключает затраты на хранение, ТО и резервные запчасти.
Что проверять первым при отказе гидромолота?
Первым делом — давление в гидравлической системе. Недостаточное давление или расход — причина в 70% случаев. Используйте манометр, подключённый к линии подачи. Затем проверьте уровень масла и его чистоту — загрязнённое масло вызывает заклинивание клапанов. После этого — убедитесь, что бойковый наконечник не изношен до предела. Наконечник с износом более 30% не только снижает эффективность, но и передаёт удары непрямо на стержень, что приводит к повреждению поршня. Только после этих проверок можно переходить к разборке гидромолота.
Можно ли использовать гидромолот Epiroc на мини-экскаваторе 4 тонны?
Нет. Минимальная масса экскаватора для гидромолота Epiroc — 5 тонн. Модели HB 25 и HB 30 рассчитаны на экскаваторы от 5 тонн, так как требуют минимальный расход гидравлики — 80 л/мин. Экскаваторы массой 4 тонны имеют насосы с расходом 50–65 л/мин — этого недостаточно для стабильной работы. Попытка подключения приведёт к перегреву гидравлики, срабатыванию защитных клапанов и выходу из строя насоса. Даже если молот «работает», его ресурс сократится в 3–4 раза.
Как продлить срок службы бойкового наконечника?
Используйте наконечник, соответствующий материалу разрушения: для бетона — твёрдосплавный с заострённой кромкой, для скалы — с широкой рабочей поверхностью. Не допускайте работы на холостом ходу — каждый удар без контакта с материалом вызывает микротрещины в теле наконечника. Регулярно проверяйте его состояние: при износе более 15% замените. Не используйте наконечник с трещинами — даже маленькая трещина приводит к разрушению при ударе. Также избегайте боковых нагрузок — наклон более 15° ускоряет износ на 50%.
Почему гидромолот перегревается даже при нормальном давлении?
Перегрев возникает из-за внутренних утечек в гидроцилиндре — изношенные уплотнения позволяют маслу просачиваться между поршнем и стенкой, что снижает эффективность и создаёт трение. Также причиной может быть недостаточный слив — если шланг сброса пережат или имеет изгибы радиусом менее 150 мм, давление в системе растёт, и масло не успевает охлаждаться. Проверьте температуру масла на выходе из гидромолота — если она превышает 80 °C, немедленно остановите работу. Продолжение эксплуатации при такой температуре разрушает синтетические присадки масла.
Можно ли использовать гидромолот Epiroc для бурения скважин?
Нет. Гидромолоты Epiroc — ударные устройства, предназначенные для разрушения твёрдых материалов. Они не предназначены для бурения. Для бурения используются специализированные гидравлические буры с вращательным механизмом. Попытка использовать гидромолот как бур приведёт к поломке ударного стержня, деформации корпуса и потере герметичности. Даже если инструмент «входит» в материал, он не создаёт ровное отверстие — только разрушает его неравномерно. Это опасно и неэффективно.
Как отличить оригинальный гидромолот Epiroc от подделки?
Оригинальный гидромолот имеет гравировку серийного номера на корпусе, совпадающую с документами. На упаковке — QR-код, ведущий на сайт Epiroc для проверки подлинности. Поддельные модели часто имеют неровную сварку, шероховатую поверхность, отсутствие маркировки на гидравлических патрубках. Внутри — неоригинальные уплотнения, отличающиеся по цвету и текстуре. Проверяйте сертификаты и документы на продавца — официальные дистрибьюторы Epiroc в России имеют лицензию и продают только с полным комплектом инструкций и гарантийного талона. Не покупайте у частных лиц без документов.
Как влияет температура окружающей среды на работу гидромолота?
При температуре ниже -15 °C гидравлическое масло загустевает, что снижает давление и частоту ударов. В таких условиях рекомендуется использовать масло с индексом SAE 10W-40 и предварительный прогрев системы. При температуре выше +40 °C масло теряет вязкость, повышается риск утечек. В жарких условиях — чаще проверяйте уровень масла, увеличьте интервалы ТО на 20%. Также избегайте прямого солнечного света на корпус молота — он нагревается быстрее, чем гидравлика, что создаёт перепады температур и внутренние напряжения в металле.
