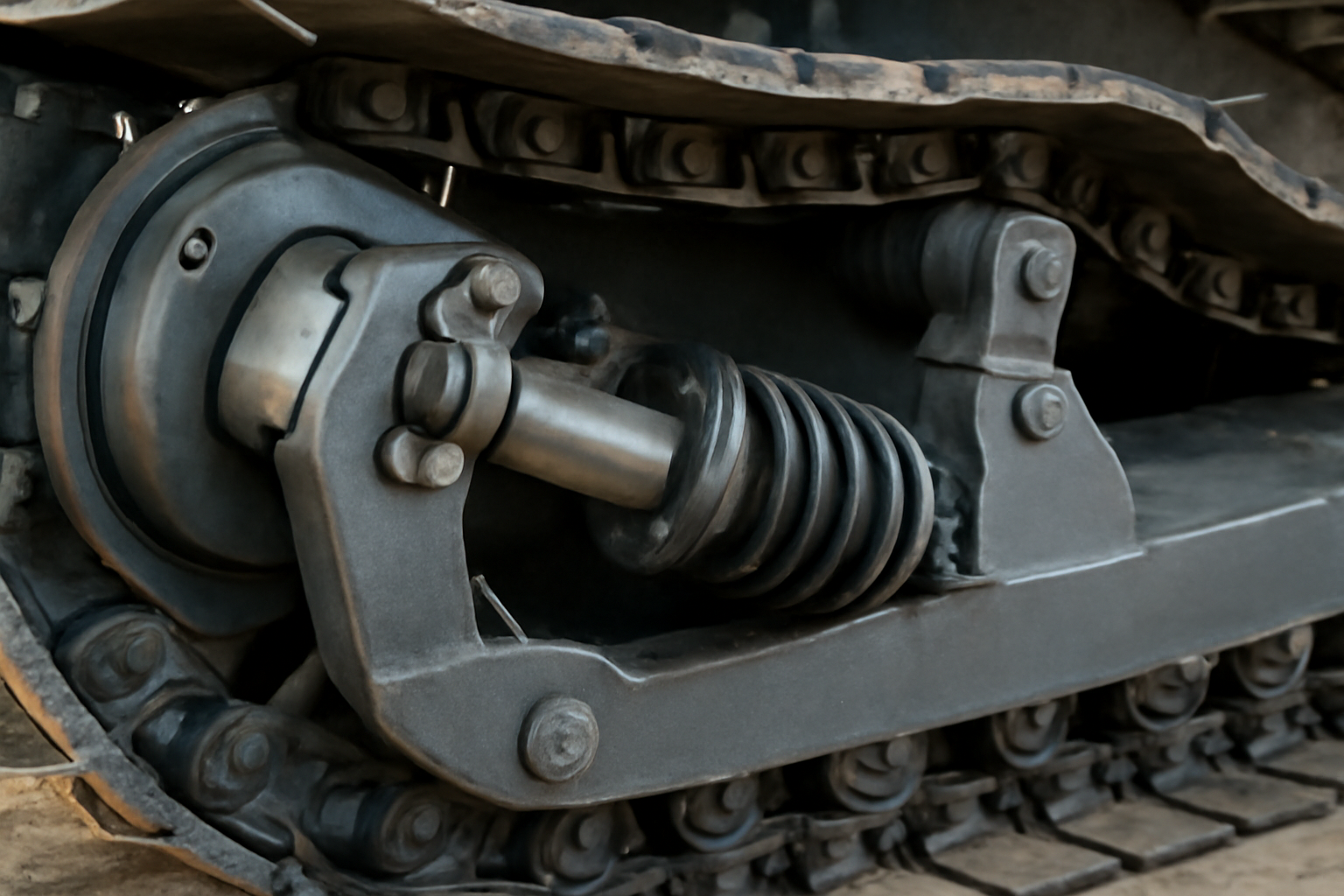

Натяжитель гусениц: устройство
Натяжитель гусениц — ключевой элемент ходовой системы гусеничной техники, обеспечивающий необходимое натяжение гусеничной ленты для стабильной работы, снижения износа и предотвращения схода. От его состояния зависит не только эффективность движения, но и долговечность ведущих звездок, опорных катков и самих гусениц. В этой статье — полный технический разбор устройств натяжителей, их классификация, порядок регулировки, типичные отказы и практические рекомендации по обслуживанию.
Классификация натяжителей гусениц
Натяжители гусениц классифицируются по типу привода и конструктивному исполнению. Основные разновидности — гидравлические, пружинные и винтовые. Каждый тип имеет свои особенности, преимущества и области применения, определяемые конструкцией машины, условиями эксплуатации и требованиями к техническому обслуживанию.
Гидравлические натяжители — наиболее распространены на тяжелой технике: экскаваторах, бульдозерах, тяжелых гусеничных погрузчиках. Они работают за счет давления рабочей жидкости, подаваемой из основной гидросистемы машины. Обеспечивают автоматическое поддержание натяжения в диапазоне изменяющихся нагрузок, что особенно важно при работе на пересеченной местности.
Пружинные натяжители применяются на средней и легкой технике — мини-экскаваторах, манипуляторах, дорожных катках. Их основной элемент — компрессионная пружина, сжимающаяся при ослаблении гусеницы и возвращающаяся в исходное положение при натяжении. Просты в обслуживании, но требуют периодической проверки упругости пружины и коррозионной стойкости.
Винтовые натяжители — механические устройства, где натяжение регулируется вращением винта или болта. Используются на старых моделях, технике с ограниченным бюджетом и в условиях, где отсутствует гидравлическая система. Требуют ручной регулировки, но надежны в экстремальных температурах и при загрязнении среды.
В некоторых конструкциях — например, на крупных карьерных самосвалах — применяются комбинированные системы: гидравлический натяжитель с резервной пружинной поддержкой. Это повышает отказоустойчивость при сбоях в гидросистеме. Выбор типа натяжителя определяется проектом ходовой системы и не подлежит произвольной замене без согласования с производителем.
Устройство гидравлического натяжителя
Гидравлический натяжитель представляет собой цилиндр-поршень с герметичным уплотнением, подключенный к магистрали гидросистемы через обратный клапан и дроссель. Основные компоненты: рабочий цилиндр, поршень с штоком, уплотнительные кольца, клапан сброса давления, фильтр и соединительные штуцеры. Внутри цилиндра находится гидравлическая жидкость, которая при ослаблении гусеницы вытесняется поршнем, создавая усилие натяжения.
Работа происходит по принципу: при увеличении зазора между ведущей звездочкой и натяжным катком (из-за износа гусеницы или температурных изменений) поршень выдвигается под действием давления в системе. Давление поддерживается на уровне 8–15 МПа, что соответствует усилию натяжения в диапазоне 300–800 кгс. Обратный клапан предотвращает сброс давления при остановке машины, обеспечивая стабильность натяжения в течение всего цикла работы.
Фильтр, установленный перед входом в цилиндр, защищает внутренние поверхности от механических примесей. Загрязнение — одна из главных причин отказов. Уплотнения из фторкаучука или нитрилбутадиенового каучука выдерживают температуры от -40°C до +120°C, но требуют замены при появлении подтеков или росте давления сброса.
Поршень соединен с натяжным катком через тягу или рычажный механизм. В некоторых моделях — например, на технике с двойной гусеницей — используется два синхронизированных цилиндра для равномерного натяжения обеих лент. Конструкция предусматривает возможность ручной разблокировки для замены гусеницы — через специальный вентиль или сбросной клапан, доступ к которому расположен на корпусе натяжителя.
Устройство пружинного натяжителя
Пружинный натяжитель состоит из корпуса, компрессионной пружины, направляющего стержня, фиксатора и крепежной планки. Пружина устанавливается в предварительно сжатом состоянии, создавая постоянное усилие на натяжной каток. При растяжении гусеницы (из-за износа или температурного расширения) пружина сжимается, обеспечивая плавное восстановление натяжения без внешнего источника энергии.
Преимущество системы — отсутствие зависимости от гидравлики. Это делает её идеальной для малой техники, где экономия веса и простота обслуживания критичны. Однако пружины подвержены усталостному разрушению. Как правило, срок службы пружины — 1500–3000 моточасов, в зависимости от нагрузки и амплитуды колебаний.
Конструкция включает ограничитель хода, предотвращающий перегрузку пружины при сильном растяжении гусеницы. Также присутствует индикатор натяжения — в виде метки на стержне или линейки, позволяющей визуально оценить степень сжатия. В некоторых моделях используется гидравлический демпфер, сглаживающий резкие удары при прохождении препятствий.
Корпус натяжителя изготавливается из высокопрочной стали, покрытой антикоррозийным цинковым или хромовым покрытием. Место крепления к раме — через болтовое соединение с усилением. Важно, чтобы момент затяжки не превышал 80–120 Н·м, иначе возникает деформация крепежа и нарушение геометрии натяжения.
Устройство винтового натяжителя
Винтовой натяжитель — самый простой по конструкции. Состоит из резьбового стержня, гайки-регулятора, упорной пластины и фиксатора. При вращении гайки винт перемещается, смещая натяжной каток. Усилие натяжения зависит от шага резьбы и прилагаемого момента. Как правило, для полной регулировки требуется 6–12 оборотов.
Преимущество — низкая стоимость и ремонтопригодность. Недостаток — необходимость ручной регулировки. Это требует остановки машины, демонтажа защитных кожухов и применения специальных ключей. Винтовой механизм не компенсирует динамические изменения натяжения, поэтому гусеница может ослабевать в процессе работы, особенно на твердых покрытиях.
Резьба изготовлена из легированной стали с термообработкой. Шаг резьбы — от 1,5 до 3 мм. Диаметр стержня — от 18 до 30 мм. Фиксатор — это контргайка или шплинт, предотвращающий самопроизвольное откручивание. В условиях высокой вибрации и пыли фиксаторы часто выходят из строя, что приводит к потере натяжения.
Винтовые натяжители чаще встречаются на технике до 10 тонн. Некоторые производители устанавливают их как резервные — на случай отказа гидравлики. В таких случаях регулировка производится только при плановом ТО, и давление в системе не контролируется автоматически.
Сравнительная таблица типов натяжителей
| Тип | Применение | Усилие натяжения, кгс | Требуемое обслуживание | Срок службы, моточасов |
|---|---|---|---|---|
| Гидравлический | Экскаваторы, бульдозеры, карьерные самосвалы | 300–800 | Проверка утечек, замена фильтра каждые 500 ч | 2500–4000 |
| Пружинный | Мини-экскаваторы, дорожные катки, манипуляторы | 150–450 | Проверка упругости, антикоррозийная обработка | 1500–3000 |
| Винтовой | Легкая техника, старые модели, резервные системы | 100–300 | Ручная регулировка, контроль фиксаторов | 1000–2500 |
| Комбинированный (гидр+пруж) | Крупные карьерные машины, спецтехника | 500–1200 | Двойной контроль: гидравлика + пружина | 3000–5000 |
| Электромеханический (редко) | Экспериментальные и автономные системы | 200–600 | Калибровка датчиков, питание | 2000–3500 |
Пошаговая инструкция по регулировке натяжения
Регулировка натяжения гусеницы — обязательная процедура при каждом ТО. Неправильное натяжение ведет к ускоренному износу гусениц, катков и звездочек, а в крайних случаях — к сходу ленты. Процедура отличается в зависимости от типа натяжителя.
Для гидравлических систем: машина ставится на ровную площадку, двигатель выключен. Открывается доступ к сбросному клапану. Постепенно ослабляется давление, пока гусеница не ослабнет. Затем, с помощью линейки или шаблона, измеряется провисание между опорными катками. Оптимальное провисание — 20–40 мм на 1 м длины гусеницы. После этого гидравлическая система включается, давление восстанавливается, клапан закрывается.
Для пружинных систем: сначала снимается защитный кожух. Измеряется расстояние от края корпуса до метки на стержне. Сравнивается с нормативом в руководстве по эксплуатации. Если пружина сжата более чем на 70% от максимального хода — требуется замена. В случае недостаточного натяжения — проверяется наличие повреждений пружины и коррозии на стержне.
Для винтовых систем: сначала фиксаторы (шплинты, контргайки) снимаются. Ключом по часовой стрелке вращается гайка, пока провисание не достигнет 25–35 мм. После этого фиксаторы устанавливаются заново, момент затяжки — 80–100 Н·м. Проверяется равномерность натяжения по обеим сторонам гусеницы — разница не должна превышать 5 мм.
Во всех случаях после регулировки машина должна пройти пробег на 100–200 м в обе стороны. Это позволяет гусенице «притереться» и стабилизировать натяжение. После этого провисание повторно измеряется. Если отклонение больше 5 мм — процедура повторяется.
Инструменты для регулировки и диагностики
Для обслуживания натяжителей требуется набор специализированного инструмента. Минимальный комплект включает: динамометрический ключ (диапазон 50–200 Н·м), линейку или шаблон для измерения провисания (с ценой деления 1 мм), манометр для проверки давления в гидравлических системах (0–20 МПа), набор ключей для снятия защитных кожухов и фиксаторов.
Для гидравлических систем — обязательна установка сбросного шланга с переходником, чтобы избежать разлива масла. В некоторых моделях используется специальный ключ-переключатель для открытия клапана без демонтажа. Для пружинных систем — индикатор хода, встроенный в корпус или прилагаемый отдельно.
Для винтовых — применяются удлиненные ключи с гаечной головкой, чтобы обеспечить доступ в стесненных условиях. Также рекомендуется использовать антизаклинивающую смазку на резьбе перед сборкой. В условиях пыли и грязи — пылезащитные чехлы на фиксаторы и резьбу.
Диагностический инструмент включает виброметр для контроля вибрации натяжного катка и тепловизор — для выявления перегрева уплотнений в гидравлических системах. Повышенная температура (выше 90°C) указывает на внутреннюю утечку или трение в поршне.
Контрольные точки при осмотре
При техническом осмотре натяжителя проверяются следующие параметры. Первый — герметичность. Для гидравлических систем — отсутствие подтеков у штуцеров, уплотнений и соединений. Второй — состояние уплотнений. Даже незначительная утечка — повод к замене кольца. Третий — чистота гидравлической жидкости. Проба на прозрачность и наличие осадка — обязательна.
Для пружинных систем — осмотр на трещины, коррозию и деформацию пружины. Нельзя использовать пружину с потерей упругости более чем на 15%. Четвертый — фиксаторы. Для винтовых и пружинных — проверяется наличие шплинтов, контргаек, отсутствие износа резьбы.
Пятый — геометрия крепления. Натяжитель должен быть строго параллелен оси гусеницы. Отклонение более чем на 3° приводит к неравномерному износу ленты. Шестой — износ натяжного катка. Замеряется диаметр впадины. При уменьшении на 2 мм от номинала — замена обязательна.
Седьмой — уровень давления в гидравлической системе. При отсутствии манометра — можно определить по характеру движения машины: подергивания, скрип, перегрев гусеницы — признаки недостаточного натяжения.
Типичные отказы и их причины
Наиболее частые отказы натяжителей связаны с загрязнением, механическим износом и нарушением регламента обслуживания. Утечка гидравлической жидкости — первый признак износа уплотнений. Причина — попадание абразива в систему, некачественное масло или превышение температурного режима.
Заклинивание поршня в гидравлическом цилиндре — результат коррозии или отложений солей. Это происходит при использовании несоответствующего масла или при длительной простое машины в условиях повышенной влажности. Поршень не возвращается в исходное положение — гусеница перетягивается, что приводит к разрыву ленты.
Потеря упругости пружины — естественный процесс, но ускоряется при эксплуатации в условиях постоянных ударных нагрузок. Если пружина сжимается на 90% от максимального хода — она уже не восстанавливает натяжение. При этом машина начинает «скакать» на гусенице, особенно при движении задним ходом.
Ослабление фиксаторов в винтовых системах — следствие вибрации и отсутствия регулярной проверки. Часто встречается на технике, работающей на асфальте или бетоне, где вибрации передаются сильнее. Если фиксаторы не затянуты — винт откручивается, и гусеница ослабевает за несколько часов работы.
Износ натяжного катка — причина неравномерного натяжения. При износе диаметра катка на 2–3 мм лента начинает «гулять» по бокам, что приводит к срезу шипов и вырыву пальцев. Каток должен меняться вместе с гусеницей, если износ превышает 1,5 мм.
Перегрев уплотнений — следствие избыточного давления в системе. Может возникнуть при неисправности клапана сброса или при использовании масла с неверной вязкостью. Температура выше 110°C размягчает резину, и уплотнения начинают пропускать масло.
Сравнительная таблица параметров натяжения для разных классов техники
| Класс техники | Масса, т | Провисание гусеницы, мм | Давление в гидросистеме, МПа | Частота регулировки, моточасов | Тип натяжителя |
|---|---|---|---|---|---|
| Легкая (до 5 т) | 2–5 | 25–40 | — | 100–150 | Пружинный/винтовой |
| Средняя (5–15 т) | 5–15 | 20–35 | 8–12 | 250–300 | Гидравлический |
| Тяжелая (15–30 т) | 15–30 | 15–30 | 10–15 | 300–500 | Гидравлический |
| Карьерная (30–100 т) | 30–100 | 10–25 | 12–18 | 500–700 | Комбинированный |
| Специальная (армия, спасательная) | 10–50 | 15–35 | 7–14 | 150–200 | Гидравлический/пружинный |
Сравнительная таблица частоты замены компонентов
| Элемент | Гидравлический | Пружинный | Винтовой | Условия замены |
|---|---|---|---|---|
| Уплотнения | 2500–4000 ч | — | — | Подтеки, рост давления сброса |
| Пружина | — | 1500–3000 ч | — | Потеря упругости >15%, трещины |
| Резьба и винт | — | — | 1000–2500 ч | Износ резьбы >0,5 мм, ослабление фиксаторов |
| Натяжной каток | 2000–3500 ч | 1500–3000 ч | 1000–2000 ч | Износ диаметра >2 мм, сколы, перекос |
| Фильтр (гидр) | 500–700 ч | — | — | Загрязнение, падение давления |
| Крепежные болты | 1500–2000 ч | 1000–1500 ч | 800–1200 ч | Ослабление, деформация резьбы |
FAQ
FAQ
1. Как определить, что натяжитель вышел из строя, если нет утечек?
Даже без видимых утечек натяжитель может отказывать. Признаки — растяжение гусеницы без видимых причин, увеличение провисания за 1–2 часа работы, посторонние шумы при движении, перегрев гусеницы. Проверьте давление в системе — если оно падает ниже нижнего порога, значит, клапан сброса не держит или поршень изношен. Зависит от типа натяжителя и условий эксплуатации.
2. Можно ли заменить пружинный натяжитель на гидравлический?
Нет, не рекомендуется. Конструкция ходовой системы рассчитана на конкретное усилие и жесткость. Гидравлический натяжитель создает большее давление, что может привести к деформации рамы, повреждению катков или разрыву гусеницы. Замена требует перерасчета всей системы и согласования с производителем. Как правило, такие модификации не сертифицируются.
3. Почему после регулировки гусеница снова ослабевает?
Это происходит из-за износа гусеничной ленты, неправильного натяжения или неисправности натяжителя. Если лента изношена — она растягивается, и натяжитель не успевает компенсировать. Если натяжение задано слишком слабо — лента не «притирается» и продолжает растягиваться. Также возможна утечка в гидравлике или потеря упругости пружины. В диапазоне 70–80% случаев причина — износ самой гусеницы.
4. Как часто нужно менять масло в гидравлической системе натяжителя?
Масло в системе натяжителя не меняется отдельно — оно циркулирует с основной гидросистемой машины. Поэтому замена производится по регламенту основной системы. Как правило, каждые 1000–1500 моточасов. Но если в системе натяжителя установлен отдельный фильтр — его нужно менять каждые 500 ч. Зависит от типа масла и условий эксплуатации.
5. Можно ли использовать универсальные уплотнения при ремонте?
Нет. Уплотнения подбираются по геометрии, материалу и рабочему давлению. Использование неоригинальных или универсальных колец приводит к утечкам, перегреву и разрушению цилиндра. Оригинальные уплотнения имеют маркировку по стандартам ISO 6194 или DIN 3771. Замена — только по технической документации производителя. В диапазоне 90% случаев неоригинальные детали выходят из строя за 200–300 ч работы.
