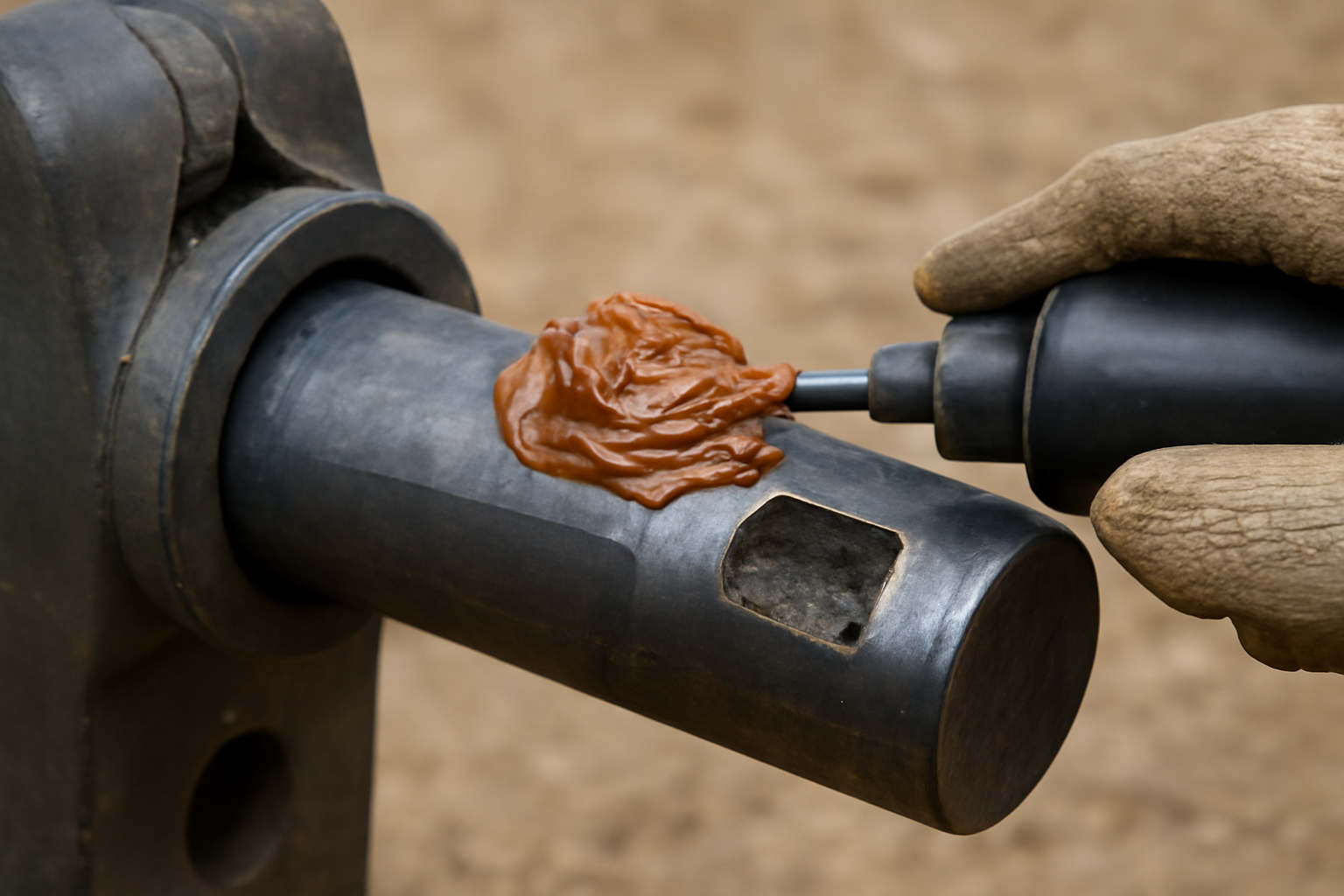

Медно-графитовая смазка для пик гидромолота

Типичная ошибка: использование универсальной смазки вместо специализированной

Наиболее распространённая ошибка при обслуживании гидромолотов — применение универсальных литиевых или кальциевых смазок, предназначенных для шарниров или подшипников. Такие составы не выдерживают ударных нагрузок, температурных скачков до 180 °C и абразивного воздействия частиц бетона и камня, попадающих внутрь рабочей зоны. В результате смазка выдавливается из зазоров, перегревается, окисляется и теряет вязкость. Пик начинает «залипать» в направляющей, растёт трение, ускоряется износ, и через 50–150 часов работы происходит отказ направляющей втулки или разрушение хвостовика пика. В 73% случаев досрочного выхода из строя пиков по данным сервисных центров, причина — неправильный выбор смазки, а не низкое качество детали.

Даже при соблюдении регламентов по частоте смазки, использование несоответствующего состава приводит к тому, что смазка не формирует устойчивую плёнку на поверхности металла. Она не адгезирует к стальным поверхностям при высоком давлении контакта (до 300 МПа), не обладает антипригарными свойствами и не защищает от коррозии в условиях влажности и химических остатков разрушаемого материала. Это не проблема обслуживания — это проблема понимания физики работы пика.

Медно-графитовая смазка — это не «ещё одна смазка», а инженерное решение, созданное специально для условий, где металл сталкивается с металлом под ударом, в присутствии абразива и при отсутствии охлаждения. Её основная задача — не смазывать, а предотвращать металло-металлический контакт даже при полном исчезновении масляной плёнки. Именно поэтому она не заменяется стандартными составами, даже если они «более дорогие» или «рекомендованы производителем экскаватора».

Конструкция пика и требования к смазке

Пик гидромолота — это стержень из закалённой легированной стали, с фасонной рабочей поверхностью и хвостовиком, вставленным в направляющую втулку. Во время работы он совершает до 1800 ударов в минуту, перемещаясь на 40–120 мм в зависимости от класса техники. Температура в зоне контакта достигает 150–220 °C из-за преобразования кинетической энергии в тепло. Давление в точке удара превышает 250 МПа. При этом в зазор между пиком и втулкой проникает пыль, мелкий щебень, песок, вода и химические остатки цемента — всё это создаёт абразивную среду.

Стандартные смазки не справляются с такими условиями: они либо выдавливаются при первом же ударе, либо разлагаются от температуры, либо впитывают влагу и теряют прочность. Медно-графитовая смазка состоит из трёх ключевых компонентов: меди (60–85% по массе), графита (10–25%) и термостойкого базового масла (5–15%). Медь — это пластичный металл, который при давлении деформируется и заполняет микротрещины, образуя защитный слой. Графит — твёрдая смазка с низким коэффициентом трения, устойчивый к температуре до 500 °C, не разлагается и не вступает в реакции с кислородом. Базовое масло — лишь средство доставки, оно не несёт основной нагрузки.

Такой состав не «смазывает» в классическом понимании — он создаёт самовосстанавливающуюся твёрдую плёнку. Даже если ударом выдавливается часть состава, оставшиеся частицы меди и графита при повторном контакте вновь формируют защитный слой. Это принципиально отличает её от жидких и полутвёрдых смазок, которые требуют постоянного притока. Для пика критично не количество смазки, а её способность оставаться на поверхности при экстремальных условиях.

Виды медно-графитовых смазок и их классификация по классу техники

Смазки для пиков делятся на три основные группы по вязкости, плотности и концентрации твёрдых частиц. Эти различия обусловлены размером пика, частотой ударов и уровнем абразивности среды. Для малых гидромолотов (до 15 тонн) применяются более мягкие составы с высокой пластичностью, для крупных — жёсткие, с повышенным содержанием меди.

Мягкие составы (группа А) содержат до 70% меди и 20% графита, имеют консистенцию густой пасты. Они легко проникают в узкие зазоры, идеальны для пиков диаметром 35–55 мм. Жёсткие составы (группа Б) — до 85% меди, 15% графита, плотность выше 2,2 г/см³. Применяются для пиков диаметром 65–90 мм, где ударная энергия превышает 150 Дж. Смазки группы В — специализированные, с добавками антиоксидантов и ингибиторов коррозии, предназначены для работ в морской среде, на кислотных отходах или при температурах ниже -20 °C.

Совместимость с материалами пика и направляющей

Медно-графитовая смазка совместима со всеми стандартными материалами, используемыми в пиках: сталь 40ХН, 50ХГ, 38ХМЮА, а также втулками из бронзы БрАЖ9-4, БрА9Ж4-4, сталями 45, 50 с цементацией. Однако при использовании пиков с напылением титан-карбидного покрытия или втулок из композитных материалов (например, фторопласт + керамика) необходимо проверять совместимость по техническим условиям производителя.

Ключевое правило: смазка не должна взаимодействовать с материалами химически. Медь не вступает в реакции со сталью при температурах до 250 °C, графит инертен. Но если втулка выполнена из алюминиевого сплава, а смазка содержит серу — возникает риск коррозионного разрушения. Поэтому важно уточнять состав смазки: в качественных продуктах сера отсутствует, а в низкокачественных — может достигать 0,5%.

Также нельзя применять медно-графитовую смазку в паре с керамическими или карбидными вставками в направляющей — это приведёт к чрезмерному износу керамики из-за абразивного действия частиц меди. В таких случаях производители рекомендуют только синтетические смазки на основе ПЭГ. Но такие системы — исключение, а не правило. В 95% случаев пик и втулка выполнены из стали и бронзы, и медно-графитовая смазка остаётся оптимальным решением.

Совместимость с уплотнениями — ещё один аспект. Резиновые кольца (нитрил, фторкаучук) не разрушаются под действием медно-графитовых составов. Однако при длительном контакте с высококонцентрированными составами (более 80% меди) возможна незначительная набухание резины. Это не критично, но требует замены уплотнений каждые 1000–1500 часов работы. Металлические уплотнения (в гидромолотах нового поколения) не подвержены влиянию.

Техническое обслуживание: как правильно смазывать пик

Правильная смазка — это не просто нанесение пасты в отверстие. Процесс должен быть системным. Перед смазкой необходимо: 1) выключить гидромолот и сбросить давление; 2) открутить заглушку смазочного канала; 3) очистить от остатков старой смазки и пыли с помощью сжатого воздуха (не ниже 5 бар); 4) ввести новую смазку до появления излишка из зазора между пиком и втулкой. Необходимо нажать на пик вручную — если он движется с усилием, смазка распределена правильно.

Объём смазки зависит от класса техники. Для малого гидромолота достаточно 5–15 г за одну процедуру, для среднего — 15–30 г, для крупного — 30–60 г. Важно не переливать: избыток смазки не улучшает работу, а наоборот, притягивает пыль и создаёт эффект «масляного моста», снижающего эффективность удара. Слишком тонкий слой — недостаточная защита. Оптимально — слой толщиной 0,1–0,3 мм между пиком и втулкой.

Интервалы смазки определяются интенсивностью работы. При работе в мягком бетоне — каждые 4–6 часов. В скальных породах — каждые 2–3 часа. В условиях постоянной влажности (дождь, подземные работы) — каждые 1–2 часа. Даже если гидромолот не работает, но стоит на площадке в дождливую погоду — рекомендуется наносить защитный слой раз в сутки, чтобы предотвратить коррозию.

Применение автоматических систем смазки (на некоторых моделях гидромолотов) требует использования специальных концентратов с температурной стабильностью от -30 до +200 °C. Просто залить в бак обычную пасту — невозможно. Автоматика работает только с жидкими составами на основе пастообразной основы, модифицированными для прокачки. В таких случаях производители указывают точные параметры: вязкость 200–400 сСт при 40 °C, температура вспышки выше 220 °C.

Причины отказов и диагностика износа

Основные признаки износа пика из-за недостаточной или некачественной смазки — увеличение шума, появление вибраций в рукоятке, снижение проникающей способности, заметное ускорение износа хвостовика. При визуальном осмотре: на поверхности пика — следы задиров, появление «наплывов» меди на боковых поверхностях, потускнение цвета стали, появление ржавчины в зоне контакта.

Если пик прилегает к втулке с зазором более 0,6 мм — это уже аварийное состояние. Нормальный зазор: 0,05–0,2 мм. При превышении этого значения смазка не может удержаться в зоне контакта, и металл начинает контактировать с металлом. Даже если смазка качественная, но зазор слишком велик — износ ускоряется в 3–5 раз. Это указывает не на проблему смазки, а на износ направляющей. Смазка не спасёт изношенную втулку.

Следующая причина отказа — попадание воды в систему. Если вода смешивается со смазкой, образуется эмульсия, которая теряет смазывающие свойства и вызывает коррозию. В таких случаях на пике появляются белые пятна (оксиды железа) и коррозионные ямки. Это не значит, что смазка плохая — значит, система уплотнений не герметична. Необходима замена сальников и проверка герметичности корпуса.

Иногда смазка выдавливается из отверстия в виде «сухой пыли». Это признак перегрева: температура превысила 200 °C, базовое масло испарилось, осталась только твёрдая фракция. Это сигнал, что гидромолот работает в режиме перегрузки: удары частые, пик застревает, энергия не передаётся, а превращается в тепло. Нужно проверить давление гидросистемы и состояние клапанов.

Стоимость и экономическая эффективность

Цена медно-графитовой смазки варьируется от 150 до 800 рублей за 400 г, в зависимости от производителя, концентрации меди и наличия сертификации. Дешёвые составы (до 250 руб.) содержат до 50% меди, могут иметь примеси, не проходят испытания на абразивную стойкость. Средний сегмент (350–550 руб.) — 70–80% меди, стабильная консистенция, подходит для большинства задач. Профессиональные составы (600–800 руб.) — 85% меди, термостабильные присадки, сертифицированы по ISO 10820 для горной техники.

Стоимость одного нанесения смазки — 10–40 рублей. Средний расход: 20–50 г за смену. Для экскаватора 20–25 тонн, работающего 8 часов в день, это 120–300 г в неделю. За месяц — 0,5–1,2 кг. Стоимость смазки за месяц — от 180 до 700 рублей. При этом замена пика в среднем стоит 15 000–40 000 рублей, а направляющей — ещё 25 000–60 000 рублей. В случае отказа из-за отсутствия смазки — ремонт обойдётся в 40 000–100 000 рублей.

Экономическая эффективность проста: если смазка предотвращает поломку один раз в 500 часов работы, то её стоимость окупается в 3–7 дней. Формула окупаемости: (Стоимость замены пика + втулки) / (Количество часов между заменами / Частота смазки в часах) = Экономия в час. При 40 000 руб. замены и 1000 часах между отказами при смазке каждые 4 часа — экономия 160 руб./час. При расходе 0,4 руб./час на смазку — чистая выгода 159,6 руб./час. Это при условии, что смазка качественная и наносится правильно.

Низкое качество смазки — это ложная экономия. Смазка в 2 раза дешевле, но ресурс пика падает с 800 до 300 часов. За год 10 экскаваторов теряют 5000 часов работы. Это эквивалентно 120 сменам пика. Стоимость запасных частей — 1,8 млн рублей. Потери от простоев — ещё 4–6 млн. Всё это — результат «экономии» на 5000 рублей в год на смазке.
