Как замерить пику гидромолота, если не знаешь модель

Что такое пика гидромолота и зачем её мерить

Пика гидромолота — это стальной наконечник, передающий ударную энергию от поршня на разрушаемый материал. Это не просто насадка, а критически нагруженный элемент, который определяет эффективность работы, срок службы самого гидромолота и безопасность оператора. Если пика изношена, перекошена или подобрана неправильно — гидромолот начинает работать с перегрузками, снижается производительность, а риск поломки гидравлики или корпуса возрастает в разы. Замер пики нужен не для красоты, а чтобы понять, подойдёт ли новая насадка, какую мощность нужно подбирать, и не превышает ли нагрузка допустимые пределы.

Многие мастера думают, что если гидромолот работает — пика в порядке. Это заблуждение. Пика может быть изношена на 60%, но при этом продолжать «бить» за счёт остаточной массы и инерции. При этом поршень уже работает в зоне повышенных вибраций, гидравлические шланги страдают от гидравлических ударов, а уплотнения начинают протекать. Замер пики — это профилактика, а не ремонт. Без него вы не сможете правильно подобрать запчасти, оценить износ гидромолота и спрогнозировать затраты на обслуживание.

Почему размеры, если модель неизвестна

Каждый гидромолот — это система, где пика, поршень, направляющая втулка и корпус работают как единый механизм. Даже если вы не знаете марку, по размерам пики можно определить класс гидромолота: легкий, средний или тяжёлый. Это позволяет понять, какую технику он обслуживает — мини-экскаватор 2-5 тонн, средний 10-20 тонн или тяжёлый 25+ тонн. Без этого вы рискуете купить насадку, которая не встанет на посадочное место, или, что хуже — встанет, но не выдержит нагрузку.

Также по размерам можно оценить, сколько ударов в минуту выдержит гидромолот, какой у него рабочий расход гидравлики и какая минимальная мощность насоса нужна. Это критично, если вы переставляете гидромолот с одной машины на другую. Не все экскаваторы могут обеспечить одинаковый поток масла. Если вы поставите тяжёлый гидромолот на маленький экскаватор — насос перегреется, а гидромолот не будет бить с полной силой. Замер пики — первый шаг к совместимости.

Распространённые ошибки при измерении

Самая частая ошибка — измеряют пiku по внешнему диаметру только в одном месте. Пика имеет конусную форму: диаметр у основания больше, чем у рабочей части. Если мерить только по верху, вы получите заниженное значение и купите насадку, которая не войдёт в посадочное гнездо. Если мерить только по рабочей части — вы переоцените мощность и купите слишком тонкую пiku, которая быстро сломается под нагрузкой.

Другая ошибка — используют линейку или рулетку без точности до миллиметра. Пика требует измерений с допуском ±1 мм. Если вы измерите с погрешностью ±3 мм, насадка может застрять в корпусе или, наоборот, болтаться, вызывая удары по стенкам. Это приводит к быстрому износу направляющей втулки — а она стоит в 3-5 раз дороже самой пики.

Третья ошибка — не снимают пiku для замера. Многие пытаются замерить её в собранном состоянии, не учитывая грязь, застывшую бетонную крошку или ржавчину. Это искажает результат. Пика должна быть очищена до металла. Даже 1-2 мм налёта могут сбить с толку. Не экономьте на чистке — это сэкономит вам тысячи рублей на неправильно подобранной насадке.

Как правильно замерить пику без знания модели

Вам понадобятся: штангенциркуль с точностью до 0,05 мм, чистая ветошь, фонарик, рулетка и блокнот. Сначала снимите пiku с гидромолота. Промойте её водой, удалите остатки бетона или асфальта металлической щёткой. Не используйте огневую обработку — перегрев изменяет структуру стали и искажает размеры. Дайте высохнуть.

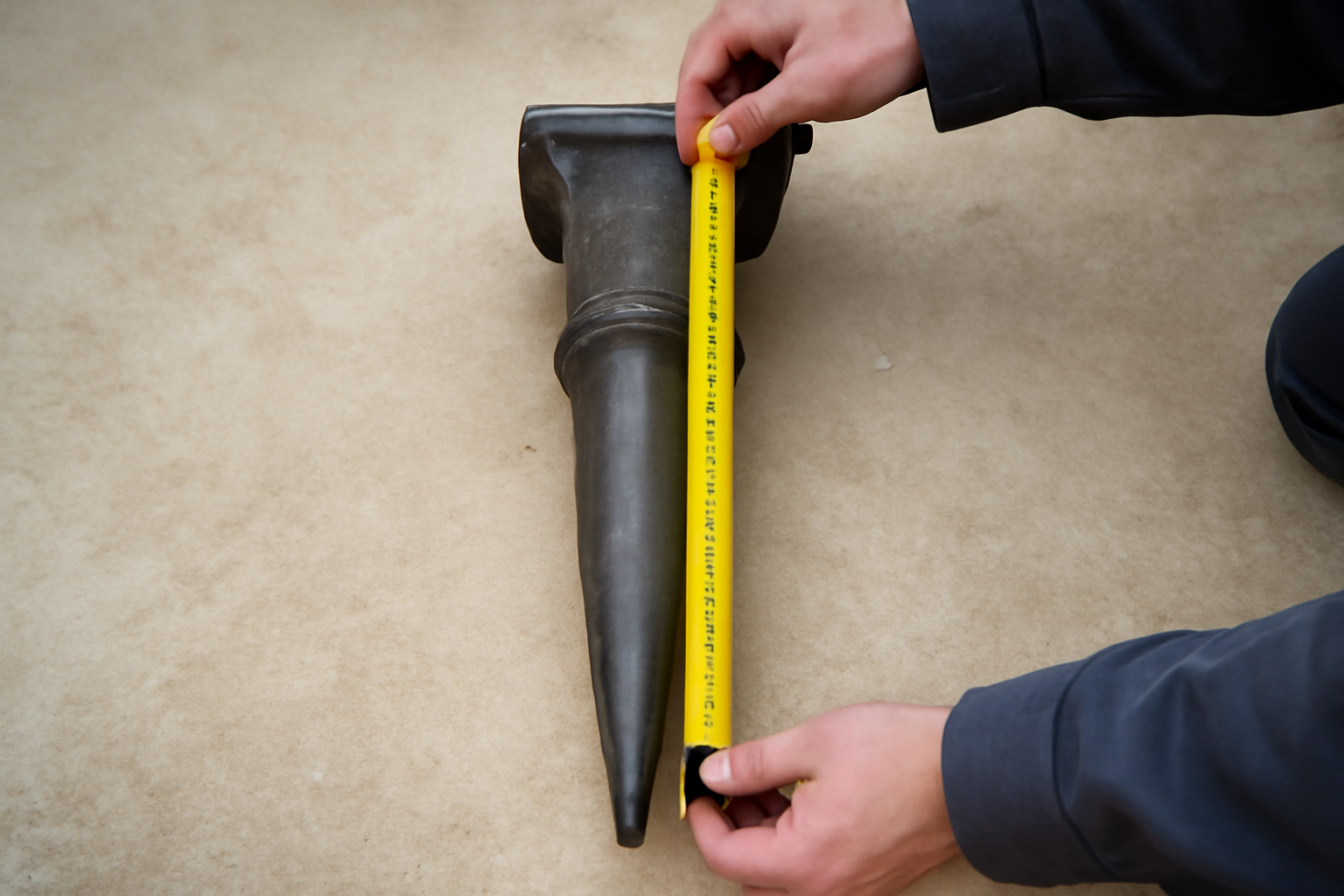

Теперь замерьте три ключевых параметра. Первый — диаметр у основания пики (место посадки в корпус гидромолота). Измеряйте в двух перпендикулярных плоскостях — не должно быть разницы больше 0,5 мм. Второй — диаметр рабочей части (на 50-80 мм от конца). Третий — длина пики от основания до кончика. Важно: не включайте в длину резьбу или крепёж — только стальную часть, которая входит в ударный механизм.

Запишите все три значения. Если пика имеет фаски или скругления — измеряйте по самой широкой части. Не пытайтесь угадать форму — точность важнее эстетики. После этого сделайте фото на фоне линейки. Это поможет при поиске аналогов или консультации с поставщиком. Не полагайтесь на память — даже опытные мастера ошибаются, если не записывают.

Что влияет на стоимость замены пики

Цена пики зависит не от марки гидромолота, а от трёх факторов: материала, длины и класса нагрузки. Пики для лёгких гидромолотов (до 1000 Дж) делают из стали 40Х или 50ХГ, стоимость — от 800 до 2500 рублей. Для средних (1000-3500 Дж) — закалённая сталь 40ХН2МА, цена 3000-8000 рублей. Тяжёлые (3500+ Дж) используют легированные сплавы с вольфрамом, стоимость — от 12 000 до 45 000 рублей. Чем выше ударная энергия — тем дороже пика.

Длина тоже влияет. Пики длиной 400-500 мм стоят на 20-30% дешевле, чем 700-900 мм, потому что сложнее закаливать длинные элементы без деформации. Также цена зависит от производителя: китайские аналоги дешевле, но служат в 2-3 раза меньше. Оригинальные насадки от немецких или японских поставщиков — дороже, но изнашиваются равномерно, не ломаются внезапно.

Ещё один фактор — наличие защитного покрытия. Некоторые пики имеют хромирование, напыление карбида вольфрама или термическую обработку. Они дороже на 30-60%, но в тяжёлых условиях (скала, армированный бетон) служат в 1,5-2 раза дольше. Если вы работаете в мягком грунте — не переплачивайте. Если в скальном — экономия на пике обернётся двойной стоимостью за смены и простой техники.

Таблица: Классы гидромолотов по размерам пики

Как определить класс гидромолота по замерам

После того как вы замерили три параметра — сравните их с таблицей. Если диаметр основания 78 мм, рабочая часть 65 мм, длина 620 мм — вы имеете дело со средним гидромолотом. Это значит, что он подходит для экскаваторов 10-20 тонн. Дальше — смотрите на расход гидравлики. Если на машине установлен насос 80-120 л/мин — это подтверждает средний класс. Если расход 40-60 л/мин — это легкий, даже если пика выглядит крупной.

Не забывайте: размер пики — это не единственный показатель. Проверьте корпус гидромолота. У тяжёлых моделей толщина стенок в 2-3 раза больше, чем у лёгких. Если корпус тонкий, а пика большая — это подделка или нестандартная насадка. Такие гидромолоты часто ломаются при первом же ударе по скале. Также посмотрите на штуцеры гидравлики: у тяжёлых моделей — резьба М22×1,5 или М27×2, у лёгких — М14×1,5 или быстросъёмные фитинги.

Если вы не уверены — посчитайте массу гидромолота. Поднимите его вместе с креплением. Если весит 300 кг — это средний. Если 700 кг — тяжёлый. Если 150 кг — лёгкий. Это не точный способ, но в полевых условиях — один из самых надёжных. Не верьте надписям на корпусе — их стирают, перекрашивают, наклеивают неправильные этикетки.

Таблица: Расход гидравлики и мощность насоса по классам

Экономика замены: как не переплачивать

Стоимость пики — это лишь часть затрат. Средний гидромолот на среднем экскаваторе (15 т) при работе в бетоне изнашивает пiku за 40-80 часов. Если вы работаете 6 часов в день — это 7-13 дней. Если вы купите дешёвую пiku за 3500 рублей, она сломается за 30 часов — вам придётся менять её 2-3 раза за то же время. Стоимость — 10 500 рублей плюс простой техники, плюс риск повредить гидромолот.

Если вы купите качественную пiku за 7000 рублей, она прослужит 70-90 часов — то есть один раз за 12-15 дней. Это дешевле в 1,5 раза. Плюс вы реже останавливаете работу. Нет потерь на переборку гидравлики, нет усталостных трещин в корпусе. Экономия — не в цене насадки, а в количестве замен и простоев.

Расчёт окупаемости:
Допустим, вы работаете 6 дней в неделю, 6 часов в день.
Пика дешёвая: 3500 руб, служит 30 часов → 3 замены за 180 часов → 10 500 руб.
Пика качественная: 7000 руб, служит 80 часов → 2 замены за 180 часов → 14 000 руб.
Но: за 180 часов вы сделаете на 20-25% больше работы — меньше простоев, меньше износа гидравлики, меньше ремонта.
Расчёт: 10 500 руб + 2 дня простоя × 15 000 руб/день = 40 500 руб.
14 000 руб + 1 день простоя = 29 000 руб.
Экономия — 11 500 руб, плюс сохранённая техника.
Окупаемость — за 2-3 замены.

Таблица: Срок службы пик в разных условиях

Оптимизация затрат: советы сервисного инженера

Не покупайте пики «на всякий случай». У вас должна быть чёткая логистика: одна пика в работе, одна в резерве, одна на проверке. Если вы работаете в одном месте, закажите две одинаковые — они должны быть из одной партии. Даже одинаковые по размеру пики от разных поставщиков могут отличаться по твёрдости. Это приводит к неравномерному износу гидромолота.

Используйте пиковую насадку с защитой от вращения. Если пика вращается при ударе — это означает, что она неплотно сидит. Это разрушает посадочное гнездо. Всегда проверяйте, есть ли в гидромолоте шпонка или фиксатор. Если её нет — не используйте гидромолот в тяжёлых условиях. Это не «недоработка» — это риск поломки всего механизма.

Храните запасные пики в сухом месте, в деревянных ящиках, не в куче на земле. Ржавчина на поверхности — это не эстетика, это причина, по которой пика не войдёт в гнездо. Перед установкой протирайте её маслом — это снижает трение и уменьшает риск заклинивания. Не забывайте: пика — это не расходник, это часть гидравлической системы. Относитесь к ней как к поршню или клапану.

Если вы заменили пiku — обязательно проверьте направляющую втулку. Если пика была сильно изношена — втулка тоже изношена. Её нельзя «просто посмотреть» — нужно снять и замерить внутренний диаметр. Если он больше на 0,3 мм, чем новый размер пики — втулка требует замены. Иначе вы купите новую пiku, и она начнёт стучать через 2 часа. Стоимость втулки — 15 000-25 000 рублей. Ремонт — 3 часа. Простой — 1 день. Это дороже, чем заменить втулку вовремя.
