Ковш обратной лопаты: виды

Устройство ковша обратной лопаты

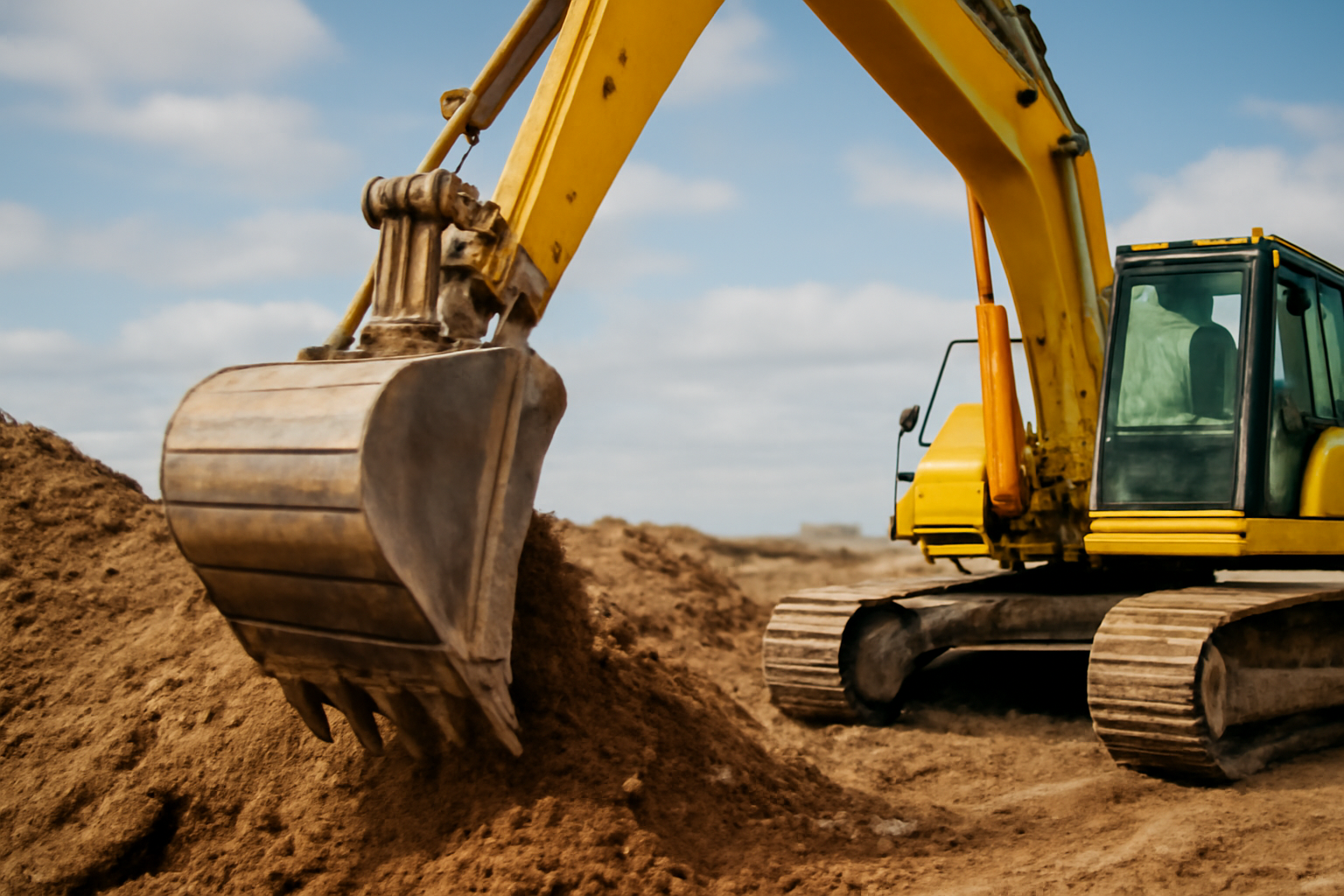

Ковш обратной лопаты представляет собой сварную конструкцию, состоящую из корпуса, зубьев, боковых крыльев, дверки (в некоторых моделях) и крепёжных элементов. Корпус изготавливается из высокопрочной конструкционной стали марок Ст45, 15Г2С, 17Г1С, с толщиной листа от 6 до 20 мм в зависимости от класса техники. Толстостенные участки — дно и кромка — усиливаются специальными вставками из износостойкой стали, например, Hardox 450 или Armox 500T. Зубья, как правило, съёмные, крепятся болтами M24–M36 или штифтами диаметром 30–50 мм. Их форма (острая, тупая, с уширением) подбирается под тип грунта: для скальных пород — заострённые, для песков — широкие и тупые. Боковые крылья предотвращают высыпание грунта по краям и могут быть жёстко приварены или оснащены гидравлическими приводами для регулировки ширины захвата. Дверка, при наличии, открывается гидроцилиндром и позволяет выгружать материал без опрокидывания ковша — это особенно важно при работе в ограниченных пространствах или при погрузке в бортовые машины с низким бортом.

Крепление ковша к стреле осуществляется через шарнирные узлы — пальцы диаметром 60–120 мм, устанавливаемые в ушках ковша. Эти ушки выполнены из закалённой стали и часто оснащены сменными втулками из бронзы или полиуретана для снижения трения. Внутри ковша могут быть установлены внутренние ребра жёсткости, предотвращающие деформацию при работе с тяжёлыми материалами. Гидравлические приводы дверки подключаются к штатной системе экскаватора через быстросъёмные разъёмы, что позволяет быстро переключаться между стандартными и специализированными ковшами. Важно, чтобы все элементы конструкции соответствовали нагрузкам, задаваемым гидравликой экскаватора — неправильно подобранный ковш может вызвать перегрузку насосов, клапанов и даже стрелы.

Что ломается в ковше: основные виды повреждений

Наиболее частым видом отказа является износ кромки и дна ковша. При копании скальных и абразивных грунтов толщина стали в этих зонах уменьшается на 2–8 мм в месяц при интенсивной эксплуатации. Особенно быстро разрушается зона непосредственно перед зубьями — здесь возникают концентрации напряжений из-за ударных нагрузок и трения о твёрдые включения. Второй по частоте дефект — износ зубьев. При работе в тяжёлых условиях зубья могут полностью сточиться за 150–400 моточасов, а при попадании в арматуру или бетон — сломаться. Замена зубьев — обязательная процедура, но если они крепятся на болтах, то частая их потеря указывает на неправильный момент затяжки или использование некачественных крепёжных элементов.

Третий вид повреждений — деформация корпуса. При работе на твёрдых, слежавшихся грунтах или при некорректном управлении (например, «вытягивание» ковша в сторону) происходит изгиб боковых стенок или смещение дна. Это приводит к потере ёмкости, нарушению баланса и увеличению нагрузки на стрелу. Часто такие повреждения не видны на глаз, но выявляются при взвешивании ковша — он начинает выгружать материал не полностью, оставляя 15–30% грунта внутри. Четвёртый тип — разрушение крепёжных ушек. При неправильном монтаже, перегрузке или использовании ковша с несоответствующей массой на экскаваторе 15–20 тонн, ушки могут треснуть или вырвать пальцы. Пятый — поломка гидроцилиндра дверки. При попадании влаги, песка или при отсутствии смазки гидравлический узел заклинивает, а затем выходит из строя — ремонт обходится в 2–3 раза дороже, чем замена простого ковша без дверки.

Диагностика состояния ковша

Диагностика начинается с визуального осмотра после каждого рабочего дня. Особое внимание уделяется кромке, дну, местам приварки зубьев и ушкам крепления. Для выявления скрытых трещин применяется магнитопорошковый или капиллярный метод — особенно после ударных нагрузок. Измеряется остаточная толщина металла в наиболее изношенных зонах с помощью ультразвукового толщиномера. Если толщина снизилась на 40% от исходной — ковш подлежит восстановлению или замене. Также проверяется люфт в шарнирных соединениях: при люфте более 3–5 мм требуется замена втулок или пальцев. Рекомендуется проводить полную диагностику каждые 250–300 моточасов, независимо от визуального состояния.

При подозрении на деформацию корпуса ковш устанавливают на ровную площадку и измеряют расстояние между краями дна с помощью лазерного уровня. Если отклонение превышает 10–15 мм на 1 метр длины — это свидетельствует о нарушении геометрии. Также проверяется симметричность боковых крыльев: их отклонение от вертикали более чем на 5° приводит к неравномерному заполнению ковша и снижению производительности. Для ковшей с дверкой проверяют герметичность уплотнителей и ход гидроцилиндра — если дверка открывается с задержкой или не до конца, это указывает на засорение гидролинии или износ поршня. Данные диагностики фиксируются в журнале технического обслуживания — это позволяет отслеживать динамику износа и планировать замену до критического момента.

Ремонт и замена ковша

Ремонт ковша возможен при сохранении основной конструкции корпуса. При износе кромки и дна производится наплавка износостойкими электродами (например, Э50А, Э-50-Н-1) с последующей механической обработкой. Толщина наплавленного слоя должна составлять не менее 4–6 мм, а температура нагрева — не превышать 200 °C, чтобы не нарушить структуру основного металла. В случае деформации корпуса применяют гидравлические домкраты и термическую коррекцию — нагрев зоны деформации до 600–700 °C с последующим медленным охлаждением. При повреждении ушек их вырезают и заменяют новыми, выполненными из стали той же марки, что и оригинал. Все сварные швы после ремонта подвергаются контролю ультразвуком.

Если износ превышает 50% толщины основного металла, или есть трещины в несущих элементах — ковш подлежит замене. При выборе нового ковша важно соблюдать соответствие по массе, объёму и нагрузкам. Не рекомендуется устанавливать ковш, рассчитанный на экскаватор классом выше — это приведёт к перегрузке гидросистемы и ускоренному износу стрелы. Обратная ситуация — ковш меньшего объёма — снижает производительность на 20–40%. Стоимость нового ковша для экскаватора 15–25 тонн составляет ориентировочно 280 000–650 000 рублей, в зависимости от типа и производителя. Стоимость ремонта — 80 000–200 000 рублей, включая наплавку, термообработку и испытания. Ремонт целесообразен при остаточной толщине металла более 30% от исходной и при наличии технической возможности качественной сварки.

Профилактика и продление срока службы

Профилактика начинается с правильного выбора ковша под тип грунта. Для глины и влажного песка используют ковши с гладким дном и небольшими зубьями — это снижает прилипание. Для скальных пород — с заострёнными, толстыми зубьями и усиленной кромкой. Важно избегать «сухого» копания — когда ковш движется по поверхности без погружения. Это создаёт ударные нагрузки, приводящие к трещинам. Также запрещено использовать ковш как лом, для разрушения бетона или снятия корней — это приводит к изгибу боковых стенок. Перед началом работы проверяйте давление в гидросистеме — оно должно соответствовать паспортным значениям экскаватора. Недостаточное давление вызывает неполное погружение, а избыточное — перегрузку.

Регулярная смазка шарнирных узлов — не менее одного раза в 8–10 часов работы. Используйте смазки с высокой адгезией и температурным диапазоном от -30 до +120 °C. В условиях пыльной местности применяйте защитные чехлы на пальцы и втулки. Своевременная замена изношенных зубьев — ключевой фактор. Не дожидайтесь, пока они сточатся до основания — это приведёт к износу крепёжных отверстий в корпусе, которые уже не подлежат восстановлению. При работе в условиях сильных морозов не допускайте попадания влаги внутрь ковша — вода замерзает, расширяется и вызывает трещины. После каждой смены очищайте ковш от налипшего грунта — особенно в зимний период. Храните технику в сухом помещении, если это возможно — это снижает коррозию на 60–70%.
