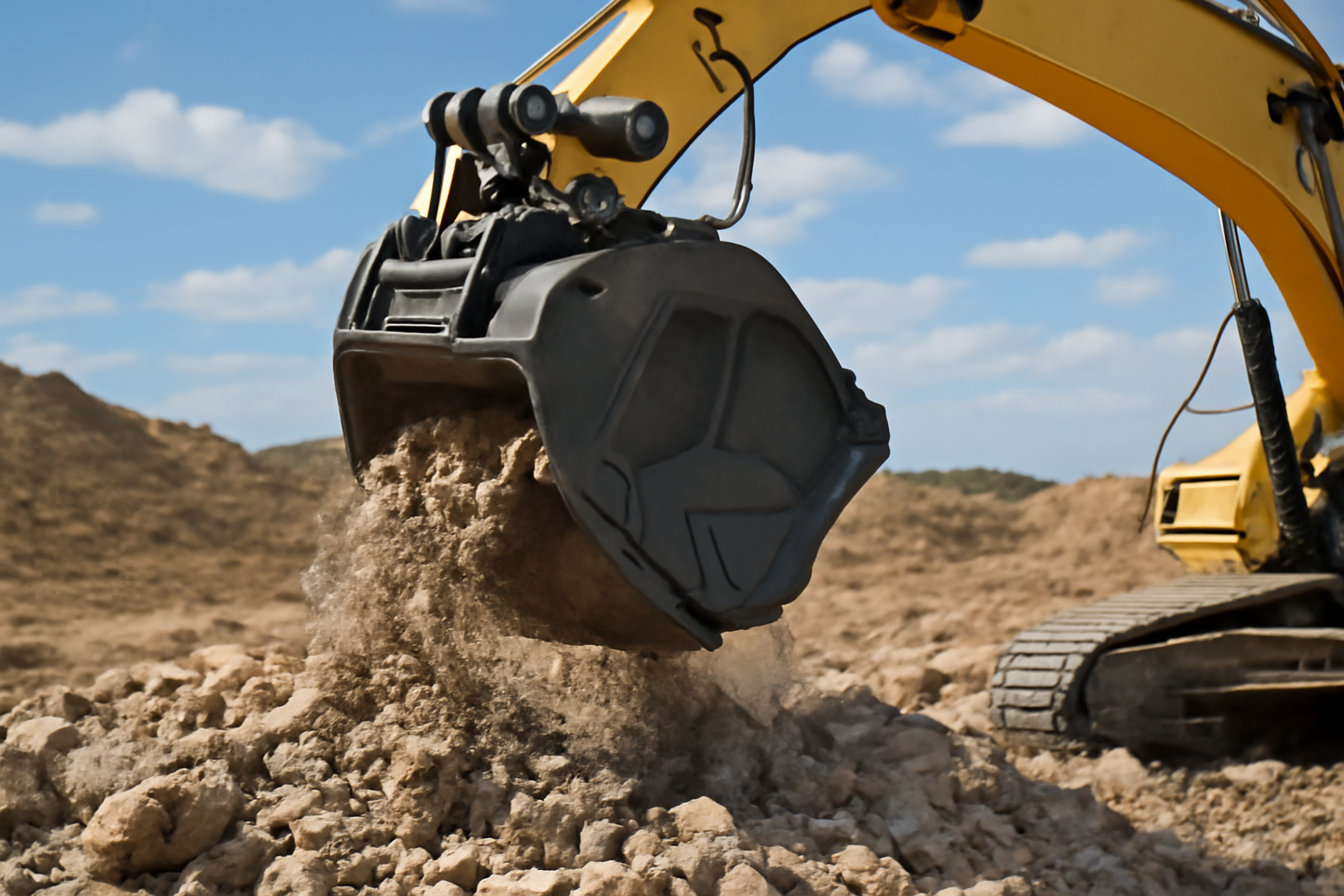

Дробильный ковш (ковш-дробилка)
Типы · Характеристики · Применение
Проблема
Если вы грузите щебень вручную или возите его на карьер для дробления — вы теряете время, топливо и деньги. Если же ставите на экскаватор дробильный ковш — вы превращаете одну машину в мобильную дробильную станцию, но только если знаете, как она устроена и что ломается чаще всего.
Большинство подрядчиков выбирают между двумя вариантами: либо арендовать стационарную дробилку и тратить 3–5 часов в день на транспортировку отходов, либо установить ковш-дробилку на экскаватор и работать прямо на месте. Первый вариант требует больше техники, больше людей и больше времени. Второй — требует понимания, как не сломать ковш за неделю.
В реальных условиях — на разборке зданий, очистке свалок, переработке асфальта — ковш-дробилка работает 6–10 часов в смену. При этом 70% отказов происходят не из-за перегрузки, а из-за неправильной эксплуатации: неправильный угол захвата, подача несортового материала, отсутствие смазки. Знание этого — уже половина успеха.
Устройство
Дробильный ковш — это не просто ковш с зубьями. Это сложный гидравлический узел, состоящий из корпуса, двух вращающихся валов с зубьями, гидромоторов, системы фильтрации и уплотнений. Валы вращаются навстречу друг другу, захватывая материал между собой и дробя его за счёт сжатия и скольжения. Принцип аналогичен щековой дробилке, но с вращающимися элементами.
Корпус выполняется из закалённой стали толщиной 12–25 мм, в зависимости от класса ковша. Внутри — два вала с зубьями из твёрдосплавных сплавов, закреплённые на шпонках или через фланцы. Гидромоторы — либо один с редуктором, либо два отдельных, подключённых параллельно. Управление — через гидравлическую линию экскаватора, с регулировкой давления и потока.
Система фильтрации — это решётка в нижней части ковша, через которую проходит дроблёный материал. Размер ячеек — от 20 до 150 мм. Некоторые модели имеют сменные вставки. Уплотнения на валах — маслосъёмные и пылезащитные, из нитрильного каучука или фторкаучука. Без них влага и пыль быстро выводят из строя подшипники.
Типичная конструкция: корпус — сварной, с усиленными боковыми стенками, чтобы выдерживать боковые нагрузки при захвате. Валы — с возможностью ручной регулировки зазора, но только на тяжёлых моделях. Лёгкие ковши — с фиксированным зазором. Это важно: если зазор не регулируется, вы не сможете адаптироваться под разный материал.
Что ломается — и почему
Самое частое — износ зубьев. Не потому что материал твёрдый, а потому что дробят не тот мусор. Например, если в ковш попадает арматура, бетонные блоки с металлическими закладными, кирпич с раствором — зубья ломаются не от твёрдости, а от точечных ударов. Нельзя дробить арматуру диаметром более 16 мм без предварительной резки.
Второе по частоте — отказ гидромоторов. Причина — не перегрузка, а загрязнение гидравлики. Если на экскаваторе не меняли фильтры гидросистемы 500+ часов, в ковш попадают частицы ржавчины, грязи, абразива. Они стирают лопатки гидромотора, и он перестаёт развивать нужный крутящий момент. В результате валы не вращаются, материал не дробится, а ковш просто тащит его.
Третье — выход из строя подшипников. Они не выдерживают боковых нагрузок. Если вы берёте ковшом камень под углом 45° и тянете его в сторону — корпус ковша изгибается, валы смещаются, подшипники нагружаются не по оси. Через 200–300 часов — износ. Или если вы не смазываете подшипники — через 100 часов.
Ещё одна причина — перегрев. Если ковш работает без перерыва 8 часов подряд, особенно при высокой температуре окружающей среды, масло в гидромоторе нагревается до 110–130°C. При этом вязкость снижается, смазка выдавливается из зазоров, и детали начинают «сухо» тереться. Это не сразу видно, но через 2–3 недели — износ на 80%.
Последнее — трещины в корпусе. Обычно появляются в зоне сварных швов, где корпус соединяется с креплением к экскаватору. Причина — вибрация при работе на твёрдых породах, особенно если экскаватор маломощный, а ковш тяжёлый. Решение — не ставить ковш 25 тонн на экскаватор 15 тонн. Соблюдайте пропорции.
Диагностика
Первое, что проверяют — звук. Если валы вращаются, но дробление слабое — это либо износ зубьев, либо снижение давления в гидросистеме. Звук должен быть равномерным, с глухим гулом. Если слышен скрежет, щелчки или стук — значит, попал посторонний предмет, или один из валов заклинил.
Второе — проверка гидравлики. Отсоедините шланги от ковша, запустите экскаватор. Измерьте давление на выходе — должно быть в диапазоне 180–250 бар. Если ниже 160 бар — проблема в насосе или клапане экскаватора. Если давление нормальное, а ковш не работает — проблема в нём самом.
Третье — визуальный осмотр. Снимите защитные крышки, посмотрите на зубья. Если они изношены на 40% и более — менять. Если на одном валу зубья изношены сильно, а на другом — почти новые — значит, валы не синхронизированы. Это признак износа шестерён или ремня привода.
Четвёртое — температура масла. Запустите ковш на 30 минут, отключите, снимите масляный фильтр. Если масло тёмное, с запахом горелого — это признак перегрева. Если в нём есть металлическая стружка — износ гидромотора или подшипников. Стружка размером больше 0,5 мм — повод для полной разборки.
Пятое — проверка зазора между валами. Вставьте металлическую проволоку диаметром 10 мм между валами. Если она легко проходит — зазор слишком большой. Если не проходит — слишком маленький. Оптимально — 12–18 мм для крупного дробления, 6–10 мм для мелкого. Если зазор не регулируется — это заводская фиксация, и вы не можете его изменить. Это ограничение.
Ремонт и замена
Замена зубьев — самая простая операция. Не требует снятия ковша. Достаточно открутить болты M20–M24, снять изношенные, установить новые. Болты — с высокой прочностью, класс 10.9. Затягивать — моментом 400–550 Н·м. Не используйте динамометрический ключ? Затягивайте в два прохода — сначала 70%, потом 100%. Иначе резьба сорвётся.
Замена гидромотора — сложнее. Нужно отключить гидравлику, слить масло, снять крепления, вытащить мотор. Важно — не перепутать подводы. На некоторых моделях есть маркировка: «A» и «B». Если перепутать — валы будут вращаться в одну сторону, и ковш не будет дробить, а просто выталкивать материал. Проверяйте стрелки на корпусе мотора.
Замена подшипников — требует пресса. Подшипники не снимаются вручную. Их запрессовывают с усилием 8–12 тонн. Если вы не умеете это делать — вызывайте сервис. Самостоятельная замена часто приводит к повреждению вала. Подшипники — цилиндрические роликовые, с двойным уплотнением. Маркировка — 23120, 23122, 23124 — в зависимости от класса ковша.
Ремонт корпуса — не рекомендуется, если трещина длиннее 150 мм. Сварка не восстанавливает прочность. Восстановленный корпус даст трещину снова через 100–150 часов. Лучше — заменить весь корпус. Если трещина короткая — сварка с предварительным прогревом до 200°C, с последующим медленным охлаждением. Но только если есть сертифицированный сварщик и контроль качества.
При замене деталей — используйте только оригинальные или совместимые. Не покупайте «аналоги» с Авито. Зубья из низкоуглеродистой стали прослужат 1/3 срока. Гидромоторы с китайскими лопатками — ломаются через 200 часов. Всё, что дешевле оригинала на 40% — это обман.
Профилактика
Смазка — ключевой пункт. Все подшипники и шарниры ковша нужно смазывать раз в 8–10 часов работы. Используйте смазку NLGI 2 с температурным диапазоном -30…+150°C. Не заменяйте её «дешёвой» — она не выдержит давления и температуры. Если не смазываете — подшипники выйдут из строя за 150 часов.
Фильтры гидравлики — меняйте каждые 250–300 часов. Даже если на экскаваторе не горит лампочка. Загрязнённый фильтр — это как дышать через марлю. Пыль и частицы — в гидромотор. Проверяйте фильтр визуально: если он чёрный, как уголь — пора менять. Лучше — ставить фильтр с индикатором загрязнения.
Проверяйте зазор между валами раз в 100 часов. Даже если ковш новый. При работе на песчанике или глинистых породах зубья стираются неравномерно. Если зазор увеличился на 2 мм — это уже признак износа. Не ждите, пока перестанет дробить.
Работайте с сортировкой. Перед дроблением — убирайте арматуру, дерево, пластик, провода. Не думайте, что ковш всё «съест». Он не дробит металл, он его гнёт, ломает, заклинивает. Если вы дробите бетонные блоки — предварительно разбейте их на куски до 300 мм. Иначе — нагрузка на валы превысит допустимую.
Давайте ковшу отдыхать. После 4–5 часов работы — выключите его на 15 минут. Пусть остынет. Не работайте 10 часов подряд. Это не машина для непрерывного цикла. Это инструмент, который требует перерывов, как человек. Перегрев — главный убийца гидромотора.
Типичные отказы и их причины
| Отказ | Симптомы | Основная причина | Последствия | Решение |
|---|---|---|---|---|
| Зубья изношены | Мелкий выходной материал, шум при работе | Дробление арматуры, бетона с закладными, неправильный угол захвата | Снижение производительности на 60%, перегрузка валов | Замена зубьев, сортировка материала перед дроблением |
| Гидромотор не вращается | Валы не крутятся, давление в системе падает | Загрязнение гидравлики, перегрев масла, неправильное подключение | Полная остановка дробления, перегрев корпуса | Замена фильтров, проверка давления, замена мотора |
| Подшипники вышли из строя | Стук, вибрация, перегрев корпуса | Отсутствие смазки, боковые нагрузки, несоответствие класса экскаватора | Заклинивание валов, повреждение корпуса | Замена подшипников, проверка крепления, соблюдение весовых норм |
| Трещина в корпусе | Звонкий звук при работе, вибрация | Перегрузка, вибрация от твёрдых пород, слабое крепление к экскаватору | Разрушение ковша, риск аварии | Замена корпуса, не сваривать трещины длиной более 150 мм |
| Неравномерный износ валов | Один вал изношен, второй — почти новый | Нарушение синхронизации, износ шестерён, неправильная установка | Неравномерное дробление, перегрузка одного вала | Регулировка зазора, замена шестерён, проверка привода |
Расходники и их сроки замены
| Элемент | Типичный срок службы | Диапазон замены | Цена (ориентировочно) | Рекомендации |
|---|---|---|---|---|
| Зубья (пара) | 150–400 часов | 100–500 часов | 15 000–40 000 ₽ | Заменяйте при износе 40%. Используйте твёрдосплавные, не низкоуглеродистые. |
| Гидромотор | 800–1500 часов | 500–2000 часов | 120 000–280 000 ₽ | Меняйте только при снижении давления и шуме. Не экономьте на аналогах. |
| Подшипники (вала) | 600–1200 часов | 400–1500 часов | 25 000–50 000 ₽ (пара) | Заменяйте при стуке. Смазывайте каждые 8–10 часов. |
| Гидравлические фильтры | 250–300 часов | 200–400 часов | 3 000–8 000 ₽ | Меняйте вместе с маслом. Не ждите сигнала на панели. |
| Уплотнения (маслосъёмные) | 1000–1800 часов | 800–2000 часов | 7 000–15 000 ₽ (комплект) | Проверяйте при каждой замене зубьев. Утечка масла — первый признак. |
| Решётка (фильтр нижний) | 300–800 часов | 200–1000 часов | 8 000–20 000 ₽ | Заменяйте, если ячейки расширены на 20% или забиты. |
FAQ
Когда выгоднее арендовать дробильный ковш, а когда покупать?
Арендуйте, если вы работаете менее 300 часов в год — например, разборка одного здания или сезонная переработка мусора. Стоимость аренды — от 15 000 до 35 000 ₽ в неделю. Покупайте, если работаете 500+ часов в год — например, регулярная переработка щебня на карьере или постоянные работы по разборке. Окупаемость — 6–12 месяцев при загрузке 10 часов в неделю.
Что проверять первым, если ковш не дробит?
Сначала — давление в гидросистеме. Если оно ниже 160 бар — проблема в экскаваторе. Если давление нормальное — смотрите на зубья: если они изношены на 50% — они не дробят, а просто тащат. Потом — на звук: если скрежет — посторонний предмет. Потом — на масло: если тёмное и с металлической стружкой — гидромотор на замену.
Можно ли дробить асфальт с арматурой?
Нет. Арматура диаметром более 12 мм — убийца ковша. Дробить можно только асфальт без металла. Перед работой — убирайте арматуру вручную или с помощью магнита. Даже одна арматура может заклинить валы. Это не «всё съест» — это «всё сломает».
Какой экскаватор подходит для ковша 20 тонн?
Экскаватор должен быть классом 20–30 тонн. Не ставьте ковш 20 тонн на 15-тонный экскаватор — он не выдержит нагрузку. Вес ковша с материалом — 30–40% от массы экскаватора. Проверяйте паспорт экскаватора: там указаны допустимые нагрузки на ковш. Если не знаете — не рискуйте.
Почему ковш перегревается даже при нормальной загрузке?
Потому что вы не даёте ему отдыхать. Работа 8 часов подряд — это максимум. Масло в гидромоторе нагревается, вязкость падает, смазка выдавливается. Плюс — если вы работаете при температуре +35°C и выше — это ускоряет перегрев. Делайте перерывы каждые 4–5 часов — 15 минут на охлаждение.
Можно ли использовать ковш-дробилку на мини-экскаваторе?
Да, но только специальные модели. Для мини-экскаваторов (до 8 тонн) есть ковши весом 300–600 кг, с гидромоторами на 15–25 л/мин. Они не дробят крупный бетон — только кирпич, мелкий щебень, асфальт. Не пытайтесь ставить ковш 1500 кг на 6-тонный экскаватор — он просто не поднимет его.
Как понять, что ковш пришёл в негодность?
Если вы трижды меняли гидромотор, два раза — корпус, и зубья изнашиваются через 80 часов — пора менять ковш. Это признак, что конструкция уже не выдерживает нагрузки. Старый ковш — это риски аварии, простои, дополнительные расходы на ремонт. Лучше вложить в новый — чем тратить на ремонт старого.
