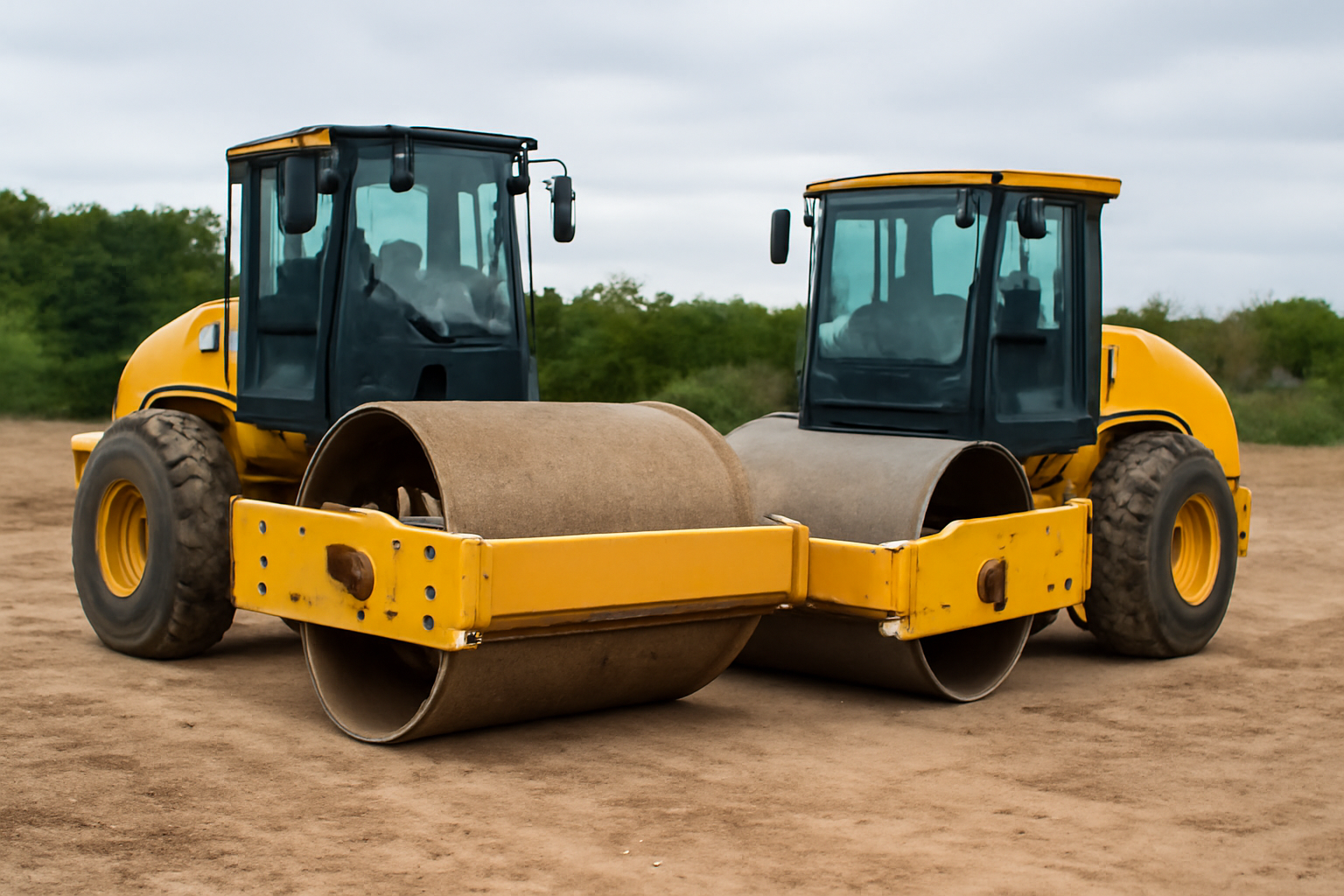

Каток для грунта vs для асфальта: разница в конструкции и эксплуатации

Классификация и основные типы уплотнительной техники

Катки для уплотнения подразделяются по назначению: грунтовые, асфальтовые и универсальные. Грунтовые катки — это тяжёлые машины с массивными барабанами, работающие на статическом или вибро-статическом принципе. Они предназначены для уплотнения слоёв грунта, щебня, песчано-гравийных смесей и других несвязных и слабосвязных материалов. Асфальтовые катки, напротив, имеют гладкие или текстурированные барабаны, часто с подогревом, и работают в режиме вибрации с частотой, оптимизированной под битумные покрытия. Универсальные модели — редкость и чаще всего неэффективны в обоих режимах, так как не могут одновременно обеспечить нужное давление и частоту вибрации. В профессиональной практике выбор всегда делается в пользу специализированной техники: грунтовый каток не заменит асфальтовый и наоборот.

Существуют также комбинированные катки с комбинированными барабанами — например, передний асфальтовый и задний грунтовый, но они встречаются в основном на крупных дорожных объектах с высокой степенью автоматизации. В большинстве случаев, особенно на средних и малых площадках, используются отдельные машины. Это связано не только с разницей в нагрузках, но и с тем, что уплотнение грунта требует глубокой деформации, а асфальта — поверхностного восстановления структуры без разрушения связей битума. Неправильный выбор приводит к снижению плотности, образованию трещин и преждевременному выходу покрытия из строя.

Типичные классы по массе: грунтовые катки — от 5 до 25 тонн, асфальтовые — от 3 до 14 тонн. Более тяжёлые асфальтовые катки используются только для уплотнения толстых слоёв на магистралях. Грунтовые катки массой выше 25 тонн — это уже тяжёлые вибро-катки для плотных слоёв в плотинных и земляных сооружениях. Универсальные катки, как правило, не превышают 10 тонн и не используются на объектах с высокими требованиями к качеству уплотнения.

Конструктивные различия: барабаны, вес, вибрация

Наиболее заметное отличие — конструкция барабанов. У грунтовых катков барабаны тяжёлые, с гладкой или рифлёной поверхностью, но без подогрева. Они выполнены из толстостенной стали и часто заполнены водой или песком для увеличения массы. Поверхность не требует специальной обработки, так как задача — глубокое уплотнение за счёт статического давления и сдвигов. Асфальтовые катки имеют тонкостенные, но жёсткие барабаны с гладкой, часто хромированной поверхностью, чтобы избежать прилипания асфальта. Некоторые модели оснащены системой подогрева барабана — это критично для работы при низких температурах, когда битум быстро остывает.

Вибрационные системы у катков работают по разным схемам. У грунтовых катков частота вибрации находится в диапазоне 20–40 Гц, а амплитуда — 0.5–2.5 мм. Это обеспечивает передачу энергии на глубину до 0.8 м. Для асфальтовых катков частота выше — 40–80 Гц, а амплитуда — 0.1–0.8 мм. Высокая частота и низкая амплитуда позволяют «разгладить» поверхность без смещения материала, сохраняя равномерность слоя. Пониженная амплитуда предотвращает расслоение асфальтобетонной смеси, которое может произойти при использовании грунтового катка.

Масса катка — ещё один ключевой параметр. Грунтовые катки имеют удельное давление на грунт в диапазоне 0.3–0.8 МПа, что необходимо для перераспределения частиц на глубину. Асфальтовые катки работают при удельном давлении 0.2–0.4 МПа — выше давление приводит к образованию трещин и «масляных пятен». Системы регулировки веса у асфальтовых катков редко бывают активными, так как масса определяется на этапе проектирования машины. У грунтовых катков — масса часто регулируется добавлением воды или песка в барабаны, что позволяет адаптироваться к разному типу грунта и влажности.

Цикл уплотнения: последовательность, скорость, количество проходов

Цикл уплотнения для грунта и асфальта принципиально различается. При уплотнении грунта обычно применяют три этапа: предварительное уплотнение (1–2 прохода с низкой частотой), основное (4–8 проходов с максимальной вибрацией), финальное (1–2 прохода без вибрации для выравнивания). Скорость движения — 3–6 км/ч. Большая скорость приводит к недостаточному уплотнению, малая — к переработке и разрушению структуры. Важно, чтобы слой был увлажнён до оптимальной влажности: для суглинков — 12–18%, для песков — 8–14%. Если слой сухой — он не уплотняется, если мокрый — начинается вспучивание.

У асфальтовых катков цикл короче и строже. Первый проход — лёгкий (1–2), без вибрации или с минимальной амплитудой, чтобы не сдвинуть слой. Затем — 3–5 проходов с максимальной частотой вибрации и скоростью 4–6 км/ч. Финальный проход — 1–2 без вибрации для получения гладкой поверхности. Скорость выше 6 км/ч — приводит к неравномерности, ниже 3 км/ч — к перегреву и размягчению битума. Температура асфальтобетона при уплотнении должна быть в диапазоне 120–160 °C. Если температура ниже 90 °C, каток не может обеспечить нужную плотность — появляются пустоты, трещины, снижается долговечность.

Количество проходов определяется не только типом материала, но и толщиной слоя. Для грунта: толщина 20–30 см — 6–10 проходов. Для асфальта: слой 4–6 см — 4–7 проходов. Превышение количества проходов — вредно: для грунта — приводит к «забиванию» поверхности и образованию корки, для асфальта — к износу асфальтобетона и выдавливанию битума. В обоих случаях это снижает ресурс покрытия и требует дополнительного ремонта.

Совместимость и ограничения применения

Невозможно эффективно уплотнить грунт асфальтовым катком. Даже самый тяжёлый асфальтовый каток массой 14 тонн не обеспечит необходимое давление для уплотнения слоя грунта толщиной более 25 см. Его барабаны слишком узкие, масса распределена неравномерно, а вибрация — слишком быстрая и поверхностная. В результате грунт остаётся рыхлым на глубине, что приводит к проседанию покрытия через 6–12 месяцев. Обратное тоже верно: грунтовый каток с амплитудой 2 мм и частотой 30 Гц разрушает структуру асфальтобетона, выдавливает битум на поверхность, создавая «масляные пятна» и снижая сцепление колёс с покрытием.

Есть исключения, но они не являются нормой. Например, на дренажных слоях из щебня иногда используют асфальтовый каток с низкой вибрацией — это допустимо, если слой тонкий (до 15 см) и материал имеет однородную фракцию. Но даже в таких случаях требуется контроль плотности методом ядерного или песчаного замещения. Для финального уплотнения асфальтового слоя нельзя использовать грунтовые катки с рифлёными барабанами — они оставляют отпечатки, которые не исчезают даже после финальной обработки. Это критично для автодорог и аэродромов, где требуются отклонения по высоте не более 5 мм на 3 м.

Универсальные катки с переключаемой вибрацией существуют, но их эффективность — в диапазоне 60–75% от специализированных. Они подходят только для малых объектов: парковки, подъездные пути, ландшафтные работы. На крупных стройках их не используют: несоответствие характеристик приводит к несоответствию требованиям ГОСТ 31015 и СП 35.13330. В таких случаях допускается использование универсального катка только как вспомогательной машины — например, для финишной обработки после основного уплотнения специализированным катком. В остальном — строгая специализация.

Техническое обслуживание: особенности для грунта и асфальта

ТО грунтового катка требует чистки барабанов после каждого рабочего дня. Влажный грунт, особенно глина, прилипает к поверхности и, высыхая, создаёт слой толщиной до 3–5 мм. Это увеличивает массу барабана неравномерно, что ведёт к дисбалансу вибрационной системы. Дисбаланс вызывает ускоренный износ подшипников, валов и редукторов. Чистка — механическая, щётками, иногда с промывкой водой. Проверка уровня воды в барабане — обязательна перед каждым запуском. Недостаток воды снижает массу, избыток — увеличивает нагрузку на приводы и вызывает течи через уплотнения.

Асфальтовый каток требует другого подхода. Главная угроза — прилипание асфальтобетона к барабану. Для этого используются системы опрыскивания — подача воды или специальных растворов (например, с добавлением мыльной эмульсии). Но если система не работает, или раствор слишком концентрированный, на поверхности барабана остаются отложения. Их нужно удалять не металлическими скребками — это царапает хромированную поверхность — а пластиковыми или деревянными шпателями. Царапины становятся местами накопления асфальта, что ведёт к неравномерному уплотнению и появлению борозд.

Подогрев барабанов — слабое место асфальтовых катков. Трубки нагрева могут засоряться, особенно если в системе используется вода с примесями. Засоры приводят к локальному перегреву и деформации барабана. При каждом ТО нужно проверять температуру по всей длине барабана — допустимый перепад не более 10 °C. Редукторы, электроприводы вибрации и гидравлические насосы в асфальтовых катках работают в более агрессивных условиях: постоянная вибрация высокой частоты ускоряет износ уплотнений. Ресурс гидравлических шлангов в асфальтовом катке — в среднем 1200–1800 моточасов, в грунтовом — до 3000. Это связано с частотой колебаний и амплитудой нагрузок.

Типичные отказы и признаки износа

Грунтовые катки чаще всего выходят из строя из-за дисбаланса вибрационной системы. Признаки: сильная вибрация кабины, шум в районе заднего моста, перегрев редуктора. Причина — неравномерное распределение массы в барабане. Сквозная коррозия барабанов — вторая по частоте причина. Особенно у старых моделей без антикоррозийного покрытия. При обнаружении локальной коррозии глубиной более 1.5 мм — барабан подлежит замене. Замена одного барабана на грунтовом катке массой 15 тонн стоит ориентировочно 150–300 тысяч рублей, зависит от региона и наличия запчастей.

У асфальтовых катков главный отказ — потеря герметичности системы подогрева. Если барабан нагревается неравномерно, это приводит к перекосу, деформации и, в итоге, к разрушению сварных швов. Трещины в барабане — критический дефект: не подлежат ремонту. Второй часто встречающийся отказ — износ дисков вибрационного механизма. При износе более 2 мм амплитуда падает, уплотнение становится неравномерным, а на поверхности асфальта появляются «волны». Диагностика — через измерение амплитуды вибрации индикатором. Если амплитуда ниже 0.15 мм при установленной 0.5 мм — требуется замена дисков.

В обоих типах катков часто выходит из строя привод вибрации. У грунтовых — из-за перегрузки, у асфальтовых — из-за частоты. Ресурс привода — 2000–3000 моточасов. Признак: гул, перебои в работе, снижение интенсивности вибрации. Ремонт требует демонтажа узла, замены подшипников, вала и сальников. В среднем, ремонт привода вибрации обходится в 80–140 тысяч рублей. Кабина также подвержена износу: у грунтовых катков — из-за вибрации, у асфальтовых — из-за перепадов температур и постоянного нагрева. Повреждения подвески кабины ведут к травмам оператора и требуют обязательной замены.

Стоимость, амортизация и выбор б/у техники

Новая грунтовый каток массой 10–15 тонн стоит ориентировочно 5–8 млн рублей. Асфальтовый каток аналогичной массы — 4–7 млн рублей. Разница обусловлена сложностью систем подогрева, точностью изготовления барабанов и высокой стоимостью вибрационных механизмов. Б/у техника: грунтовый каток с 2000–3000 моточасами — 2.5–4 млн рублей. Асфальтовый — 2–3.5 млн. Разница в цене не всегда связана с износом: асфальтовые катки чаще используются в более агрессивных условиях и имеют меньший ресурс. Грунтовые катки, особенно те, что работали на карьерах или на просёлках, часто имеют лучшее состояние.

На что смотреть при покупке б/у катка. Во-первых, проверить наличие записей в техническом паспорте: регулярность ТО, замена масел, ремонты. Отсутствие документов — красный флаг. Во-вторых, осмотр барабана: не должно быть трещин, сколов, глубоких вмятин, особенно на асфальтовом катке — хромированная поверхность должна быть гладкой. Третий пункт — работа вибрационной системы. Запустить каток, включить вибрацию. Должна быть ровная, без рывков. Если вибрация «пульсирует» — есть износ дисков или подшипников. Четвёртый — герметичность. Проверить течи гидравлики, масла, воды. Особенно у асфальтовых — система подогрева. Пятый — состояние кабины и подвески. Шум, просадки, трещины в раме — признаки серьёзной эксплуатации.

Срок окупаемости зависит от загрузки. При интенсивной работе (15–20 моточасов в неделю) асфальтовый каток окупается за 10–18 месяцев, грунтовый — за 12–24. При средней загрузке (5–10 моточасов) — окупаемость удваивается. Важно: асфальтовый каток требует больше затрат на обслуживание — на 20–30% выше, чем грунтовый, из-за частоты замены расходников. Поэтому при выборе б/у катка лучше брать грунтовый — он проще в ремонте, ресурс выше, и запчасти дешевле. Исключение — если задача исключительно асфальтирование: тогда асфальтовый каток — единственно правильный выбор.

Таблица 1: Параметры катков по типу

Таблица 2: Типичные отказы и ресурс узлов

Таблица 3: Количество проходов и условия уплотнения
