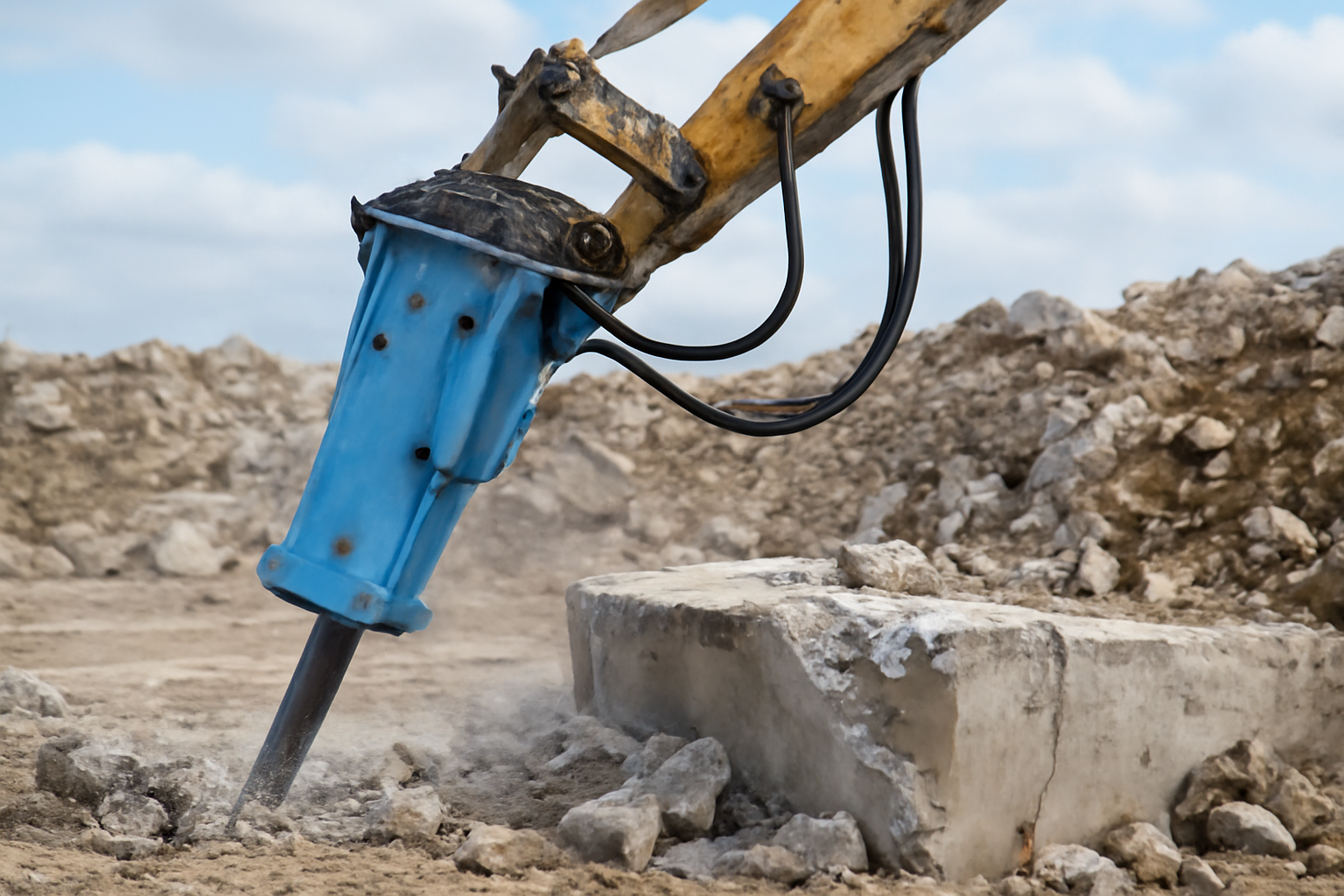

Гидромолоты Furukawa: характеристики и цены
Типы · Характеристики · Применение
Как работает гидромолот: рабочий цикл на практике
Гидромолот — это не просто «молоток», который бьёт по бетону. Это гидравлический ударный механизм, преобразующий давление масла в серию мощных ударов. Внутри корпуса находится поршень, который под действием гидравлики перемещается вверх и вниз. Когда поршень достигает верхней точки, гидравлический клапан переключает поток — и поршень с огромной скоростью падает на ударник. Ударник, в свою очередь, передаёт энергию на наконечник, который контактирует с разрушаемым материалом. Этот цикл повторяется 400–1200 раз в минуту. Никаких электрических двигателей, никаких сжатого воздуха — только гидравлика от экскаватора. Чем выше давление и расход масла на входе, тем чаще и сильнее удары. Это ключ к производительности. На практике, если гидромолот «залипает» или бьёт слабо — проблема не в наконечнике, а в давлении или засорённом фильтре на приёмной линии экскаватора.
Самый частый косяк на объекте — когда оператор берёт гидромолот, который не подходит по мощности к экскаватору. Маленький молот на тяжёлой машине — просто трясёт ковш. Большой молот на малом экскаваторе — тормозит гидросистему, перегревает масло, выходит из строя гидрораспределитель. Или ещё хуже — машина начинает «прыгать» при ударе, потому что реактивная сила превышает устойчивость. Это не «неправильный режим», это нарушение физики. Чтобы избежать этого — нужно понимать, какие параметры гидромолота соответствуют какому классу машин.
Конструкция и материалы: почему Duratec и Nitrosteel
Корпус гидромолота Furukawa — это не просто стальная труба. Внутри он подвергается постоянным нагрузкам: импульсные удары до 1500 Н·м, температура масла до 90 °C, вибрация 15–30 Гц. Для этого используются высокопрочные сплавы. Основной корпус — из закалённой стали марки 41Cr4 или аналога, термообработанной до твёрдости HRC 48–52. Внутренние детали — поршень, клапан, ударник — сделаны из Nitrosteel: азотированная сталь с глубоким слоем твёрдости до 0,8 мм. Это снижает износ в 3–5 раз по сравнению с обычной хромированной сталью. Наконечник — отдельная история. Он не приварен, а вставлен в гнездо с уплотнительными кольцами и фиксируется шпильками. Такой разборный узел позволяет менять наконечник без снятия всего молота. В полевых условиях это экономит 2–4 часа на замену.
Гидравлические соединения — быстросъёмные SAE J1926, с уплотнительными кольцами из нитрилкаучука (NBR) или фторкаучука (FKM). Кольца FKM выдерживают температуру до 200 °C — важный параметр при работе в жару или при длительных циклах. Виброизоляция между корпусом и креплением на ковше — резиновые втулки с внутренним стальным сердечником. Они не просто гасят вибрацию — они предотвращают трещины в корпусе экскаватора. Если виброизоляция разрушена — через 100–150 моточасов появляются трещины на шарнирах ковша. Не забывайте это проверять.
Принцип действия: от гидравлики к удару
Рабочий цикл гидромолота Furukawa основан на двухфазной системе: фаза накопления энергии и фаза высвобождения. При движении поршня вверх гидравлический насос подаёт масло под давлением 140–220 бар в верхнюю полость цилиндра. Это сжимает газовую камеру (азот или аргон) под поршнем. Когда поршень достигает верхней точки, клапан переключает поток — масло отводится в слив, а сжатый газ расширяется, толкая поршень вниз с ускорением до 100 м/с². Ударник получает импульс 180–600 Дж, в зависимости от модели. Скорость удара — от 400 до 1200 ударов в минуту. Это не «частота», это результат баланса между давлением, расходом и массой поршня.
При выборе гидромолота важно сопоставить не только массу, но и гидравлические параметры экскаватора. Давление на входе должно быть не ниже 140 бар. Если на вашем экскаваторе давление 120 бар — даже самый лёгкий гидромолот будет работать с перебоями. Расход масла должен соответствовать диапазону: для лёгких моделей — 80–120 л/мин, для средних — 140–200 л/мин, для тяжёлых — 220–350 л/мин. Если расход ниже — молот «не дышит», удары становятся слабыми. Если выше — перегрев и утечки через уплотнения. Ни один производитель не гарантирует долговечность при отклонении от этих параметров.
Классификация гидромолотов Furukawa: от лёгких до тяжёлых
Furukawa не выпускает сотен моделей — у них чёткая система по массе и мощности. Каждая серия рассчитана под конкретный класс экскаваторов. Ниже — актуальные серии, используемые в России и СНГ. Все цифры — диапазоны. Точная модель определяется по паспорту экскаватора.
| Класс молота | Масса молота (кг) | Давление масла (бар) | Расход масла (л/мин) | Частота ударов (уд/мин) | Энергия удара (Дж) | Подходит для экскаватора |
|---|---|---|---|---|---|---|
| Лёгкий | 80–150 | 140–180 | 80–120 | 800–1200 | 180–300 | 1,5–5 т |
| Средний | 160–300 | 160–200 | 140–200 | 600–900 | 300–500 | 5–12 т |
| Тяжёлый | 310–550 | 180–220 | 220–300 | 400–700 | 500–850 | 12–25 т |
| Очень тяжёлый | 560–800 | 200–220 | 280–350 | 350–550 | 850–1200 | 25–40 т |
| Промышленный | 810–1200 | 200–220 | 320–450 | 250–450 | 1200–1800 | 40–60 т |
Важно: Furukawa не использует нумерацию вроде «HM300» как конкуренты. Они маркируют модели по серии и диапазону: например, HM1200 — это серия, подходящая под экскаватор 12–15 тонн. На практике это означает, что вы выбираете не модель, а диапазон. Паспорт экскаватора — ваш главный источник. Если у вас экскаватор 16 тонн — берите средний или тяжёлый класс. Не пытайтесь «подогнать» под мелкую модель — это убьёт молот за 300–500 моточасов.
Как подобрать гидромолот под экскаватор: 5 шагов на практике
Первый шаг — определите массу экскаватора. Не по паспорту, а по фактической рабочей массе. Добавьте ковш, удлинитель стрелы, навесное оборудование — и получите реальную массу. Второй шаг — проверьте гидравлические параметры. Давление на выходе гидронасоса должно быть не ниже 140 бар. Если ниже — не покупайте гидромолот вообще. Третий шаг — измерьте расход масла. Подключите расходомер к сливной линии экскаватора. Если на холостом ходу расход 60 л/мин, а при работе падает до 40 — ваша гидросистема слабая. Четвёртый шаг — сравните с таблицей выше. Если ваш экскаватор 10 тонн, а расход масла 160 л/мин — берите средний класс. Пятый шаг — не экономьте на креплении. Установите гидромолот только на сертифицированные крепления Furukawa. Не используйте «универсальные» крепления — они не выдерживают вибрацию, и через 50 часов крепёж начинает трескаться.
Пример: экскаватор 14 тонн, давление 190 бар, расход 210 л/мин — подходит тяжёлый класс. Модель HM2400 (условное обозначение) — идеальный выбор. Если вы купите HM1800 — молот будет работать, но не раскроет потенциал. Если возьмёте HM3200 — экскаватор начнёт «западать» при ударе, масло перегреется, насос прослужит меньше 1000 часов. Здесь нет «лучше» — есть «подходит». Разница в цене между HM2400 и HM3200 — 20–30%, но разница в сроке службы — 3–5 раз.
Ограничения и типичные ошибки
Гидромолот — не пылесос. Он не справляется с армированным бетоном толщиной более 1 м без предварительного сверления. Не пытайтесь «расколоть» бетонную плиту 1,2 м толщиной одним ударом — вы сломаете наконечник, а потом и ударник. Используйте «капельную» технологию: пробейте несколько скважин диаметром 40–60 мм, а потом разрушайте по линии. Это снижает нагрузку в 3–4 раза и удваивает срок службы наконечника.
Вторая ошибка — работа в низких температурах. При температуре ниже –10 °C гидравлическое масло загустевает. Давление падает. Молот начинает бить с перебоями. В таких условиях используйте масло с индексом 10W, а не 46. Проверяйте вязкость перед началом работы. Третья ошибка — работа на асфальте или грунте. Молот должен бить только по твёрдому материалу. Если он бьёт по земле или асфальту — поршень ударяется о пустоту. Это создаёт «воздушный удар» — резкий скачок давления, который разрушает клапан и уплотнения. Даже 10–15 минут такой работы — и ремонт неизбежен.
Четвёртая ошибка — игнорирование зазоров. Ударник должен иметь зазор 2–4 мм от дна гнезда. Если зазор меньше — ударник «прилипает», молот перегревается. Если больше — удар теряет энергию. Зазор проверяется раз в 50 моточасов. Пятая ошибка — работа без фильтра. Гидромолоты Furukawa не имеют внутреннего фильтра — всё давление и чистота зависят от фильтра на экскеваторе. Если фильтр засорён — в молот попадают частицы размером 15–30 мкм. Они забивают клапаны и разрушают поршневые кольца. Заменяйте фильтр каждые 250 моточасов. Не ждите «когда станет плохо».
Регламент технического обслуживания
ТО гидромолота Furukawa — не про «каждые 250 часов». Это про контроль ключевых элементов. Вот что нужно проверять и когда.
| Элемент | Что проверять | Периодичность | Норма/допуск | Расходник |
|---|---|---|---|---|
| Уплотнения (порошковые кольца) | Трещины, износ, утечка масла | Каждые 100 моточасов | Нет утечки, гладкая поверхность | Комплект уплотнений (1–2 шт.) |
| Наконечник | Износ, сколы, трещины | Каждые 50 моточасов | Износ не более 15% от начальной толщины | Наконечник (один) |
| Ударник | Сколы, деформация, длина | Каждые 150 моточасов | Длина не меньше 80% от исходной | Ударник (1 шт.) |
| Гидравлические шланги | Трещины, уплотнения, скручивание | Каждые 250 моточасов | Отсутствие трещин, гибкость | Шланги (пара) |
| Виброизоляция | Трещины в резине, сдвиг крепежа | Каждые 100 моточасов | Крепёж не сдвинут, резина целая | Резиновые втулки (2 шт.) |
| Крепёж молота | Затяжка болтов, трещины на кронштейне | Каждые 50 моточасов | Затяжка по моменту 80–100 Н·м | Болты/гайки (комплект) |
Расходники: в среднем за год при интенсивной работе (4–6 часов в день) заменяют 4–6 наконечников, 1–2 ударника, 1 комплект уплотнений, 1–2 пары шлангов. Общие затраты на расходники — 15–25% от стоимости гидромолота в год. Это не «дополнительные траты» — это часть эксплуатационных расходов. Не покупайте дешёвые наконечники от неизвестных брендов. Они ломаются за 3–4 часа, а потом повреждают ударник — и вы теряете 80–120 тысяч рублей. Оригинальные наконечники Furukawa стоят дороже, но служат в 1,5–2 раза дольше.
Цены на гидромолоты Furukawa: что реально платят
Цена зависит от региона, комплектации, гарантии и поставщика. Никаких «официальных цен» на сайте — только диапазоны. Ниже — реальные рыночные значения в России и СНГ на 2024 год. Цены — без навесного оборудования и доставки. Учитывайте налоги, таможню, посредников.
| Класс молота | Средняя цена (руб.) | Возможный диапазон (руб.) | Гарантия | Вес молота (кг) |
|---|---|---|---|---|
| Лёгкий | 450 000 | 380 000–520 000 | 12 месяцев | 80–150 |
| Средний | 820 000 | 700 000–950 000 | 18 месяцев | 160–300 |
| Тяжёлый | 1 350 000 | 1 150 000–1 600 000 | 24 месяца | 310–550 |
| Очень тяжёлый | 1 900 000 | 1 700 000–2 200 000 | 24 месяца | 560–800 |
| Промышленный | 2 800 000 | 2 500 000–3 300 000 | 24 месяца | 810–1200 |
Цена включает только молот, комплект гидротрубок, крепёж и инструкцию. Ковш-адаптер, быстросъёмные соединения, фильтры — отдельно. В некоторых регионах цена может быть ниже на 15–20% — но тогда гарантия не действует, и нет техподдержки. Платите за сертифицированного поставщика. Стоимость замены наконечника — 25–40 тыс. руб. Ударник — 70–110 тыс. руб. Это не «мелочь». Это 10–15% от стоимости молота в год. Подумайте, сколько вы зарабатываете за день — и сравнивайте с затратами на ремонт. Иногда дешёвый молот обходится дороже в 2 раза.
FAQ
Можно ли использовать гидромолот Furukawa на экскаваторе не из списка рекомендаций?
Можно, но с оговорками. Если ваш экскаватор не входит в рекомендованный класс — проверьте давление и расход масла. Если они входят в диапазон, указанный для модели, — молот будет работать. Но не гарантируется долговечность. Некоторые операторы ставят тяжёлый молот на экскаватор 10 тонн — и получают перегрев масла и выход из строя гидронасоса через 600 часов. Не экономьте на совместимости — это сокращает срок службы не только молота, но и всей машины.
Как часто нужно менять наконечник?
Как правило, при работе по бетону — каждые 50–100 моточасов. Если вы работаете по камню или армированному бетону — может понадобиться каждые 20–40 часов. Важно не ждать, пока наконечник «состоит» — износ 15% уже снижает эффективность на 30%. Проверяйте его визуально после каждой смены. Повреждённый наконечник — причина 60% поломок ударника.
Почему гидромолот перестаёт бить, даже если масло подаётся?
Чаще всего — засорённый клапан или износ поршневых колец. Масло поступает, но не создаёт нужного давления. Другая причина — газовая камера потеряла давление. Это происходит из-за утечки через клапан или повреждения корпуса. Если молот «запыхался» — не пытайтесь чинить его в поле. Заберите его в сервис. Не трогайте газовую камеру без оборудования — это опасно.
Сколько стоит обслуживание гидромолота в год?
Зависит от загрузки. При работе 5–6 часов в день — 150–250 тысяч рублей в год. Это наконечники, ударники, уплотнения, шланги. Если работаете 2–3 часа — 80–120 тысяч. Если работаете на асфальте или земле — расходники сгорают в 3–5 раз быстрее. Это не «средние цифры» — это реальные затраты на 3–5 объектах за год.
Как проверить, что гидромолот подходит по давлению?
Подключите манометр к входной линии гидромолота. Запустите экскаватор на холостом ходу — давление должно быть 140–160 бар. Включите молот — давление падает до 120–140 бар. Если падает ниже 110 — система не справляется. Если не падает — значит, молот не подключён или внутренний клапан не работает. Это базовая диагностика — делайте её перед каждой сменой.
Можно ли использовать гидромолот для разрушения льда или металлоконструкций?
Для льда — да, но неэффективно. Лёд не даёт нужного сопротивления — удар теряет энергию. Для металла — не рекомендуется. Гидромолот не предназначен для резки, только для дробления. При ударе по стали возникает отскок — это создаёт ударные нагрузки на корпус, которые приводят к трещинам. Используйте резаки или алмазные пилы для металла. Гидромолот — для бетона, кирпича, асфальта, скальных пород.
