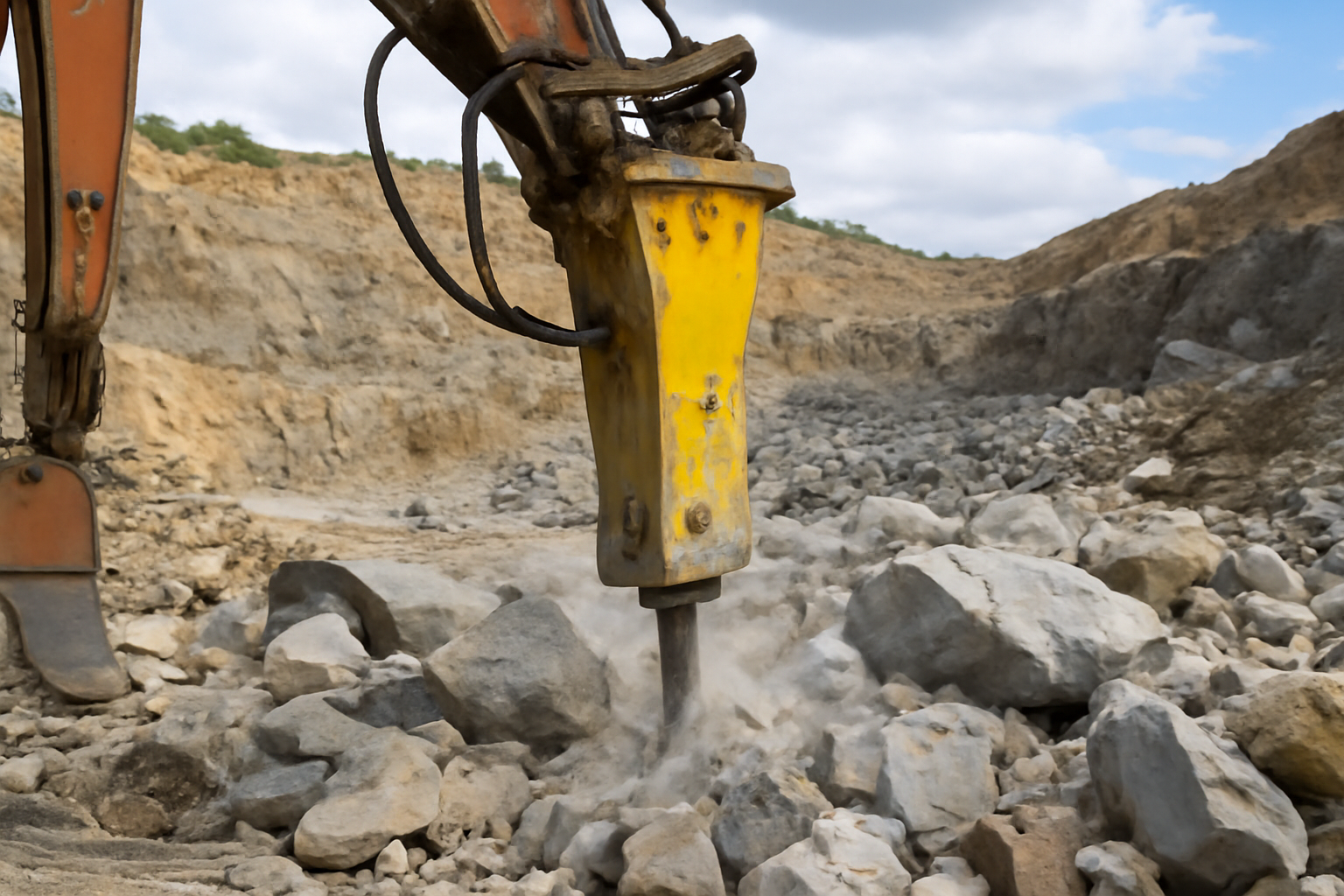

Гидромолот в карьере: особенности работы
Классификация гидромолотов по типу применения в карьере
Гидромолоты, применяемые в карьерных условиях, классифицируются по трем основным параметрам: массе удара, частоте ударов и требуемому расходу гидравлической жидкости. Эти параметры определяют совместимость с базовой машиной и эффективность разрушения породы. По массе ударной части выделяют три основных класса: легкие (до 150 кг), средние (150–450 кг) и тяжелые (свыше 450 кг). Легкие гидромолоты применяются для дробления мелкого валуна, обработки откосов и разрушения бетонных конструкций на периферии карьера. Средние модели — основной инструмент в большинстве карьеров, подходят для разработки известняка, песчаника и слабых пород с прочностью до 100 МПа. Тяжелые гидромолоты предназначены для работы с массивными скальными породами, включая гранит, базальт и кварцит, а также для первичного дробления крупных блоков на выходе из забоя.
По типу гидравлического привода различают гидромолоты с прямым и непрямым управлением. Прямое управление подразумевает подключение к штатной гидросистеме экскаватора или погрузчика без дополнительных насосов — это стандарт для большинства карьерных задач. Непрямое управление требует отдельного гидронасоса, что встречается редко и применяется только в специализированных установках, например, на мобильных карьерных щековых дробилках с интегрированным гидромолотом. По креплению к машине гидромолоты делятся на быстросъемные и стационарные. В карьере почти исключительно используются быстросъемные системы, позволяющие за 5–10 минут заменить инструмент на ковш, грейфер или щипцы.
Что влияет на стоимость эксплуатации гидромолота в карьере
Стоимость эксплуатации гидромолота в карьере складывается из нескольких ключевых компонентов: амортизация оборудования, потребление гидравлической жидкости, замена расходных деталей, техническое обслуживание и простои. Амортизация зависит от интенсивности нагрузки — в условиях непрерывной работы в карьере ресурс гидромолота может сократиться до 60% по сравнению с городскими условиями. Расход гидравлики напрямую связан с производительностью: чем выше частота ударов и энергия удара, тем больше масла требуется на единицу времени. Для среднего гидромолота это 80–160 л/мин, для тяжелого — 180–350 л/мин. При этом давление в системе должно поддерживаться в диапазоне 120–180 бар, и отклонение от этих значений приводит к снижению эффективности или выходу из строя.
Расходные детали — поршень, ударный стержень, направляющие втулки, уплотнения — являются наиболее дорогостоящими элементами в обслуживании. В условиях твердых пород ресурс ударного стержня составляет 50–120 часов, поршня — 150–300 часов. Стоимость замены ударного стержня может достигать 30–50% от стоимости самого гидромолота, поэтому экономия на оригинальных запчастях часто оборачивается ростом простоев. Техническое обслуживание должно проводиться каждые 50–100 часов, включая смену фильтров, проверку гидролиний, очистку от пыли и контроль герметичности. В карьере пылевая нагрузка на систему в 3–5 раз выше, чем в городских условиях, что ускоряет износ уплотнений и забивает клапаны управления.
Простои — скрытая, но самая дорогая статья затрат. Один час простоя из-за поломки или отсутствия запчасти может стоить 1500–4000 рублей в зависимости от загрузки карьера. При этом расчет окупаемости гидромолота должен учитывать не только стоимость оборудования, но и потерянные тонны материала. Если гидромолот не работает, экскаватор простаивает, а погрузчик не получает разрушенную породу. Эффективность гидромолота — это не только его мощность, но и время, за которое он обеспечивает непрерывную подачу материала на погрузку.
Технические характеристики гидромолотов по классам
Выбор гидромолота для карьера начинается с анализа характеристик базовой машины. Масса экскаватора или погрузчика, давление в гидросистеме, расход масла и мощность двигателя — все это определяет допустимый класс инструмента. Превышение рекомендуемых параметров приводит к перегрузке гидропривода, износу шарниров и разрушению стрелы. Недогрузка — к снижению производительности и холостому ходу, когда удары не обеспечивают прорыва породы. Ниже приведены типовые диапазоны характеристик для трех классов гидромолотов, соответствующих массе базовой техники.
| Класс гидромолота | Масса ударной части, кг | Энергия удара, Дж | Частота ударов, уд./мин | Расход гидравлики, л/мин | Давление, бар | Рекомендуемый класс экскаватора |
|---|---|---|---|---|---|---|
| Легкий | 40–150 | 100–400 | 400–800 | 50–100 | 120–160 | 1–7 тонн |
| Средний | 150–450 | 400–1200 | 300–600 | 80–160 | 130–170 | 10–25 тонн |
| Тяжелый | 450–1100 | 1200–4000 | 200–400 | 180–350 | 140–180 | 30–70 тонн |
Энергия удара — ключевой показатель разрушающей способности. Для разрушения песчаника и известняка достаточна энергия в 400–800 Дж. Для гранита и базальта требуется минимум 1500–2500 Дж. При этом частота ударов влияет на скорость прорезания породы. Высокая частота (600+ уд./мин) эффективна при мягких породах с низкой плотностью, где важно «выбить» материал быстро. Низкая частота (200–300 уд./мин) с высокой энергией — при плотных, монолитных породах, где каждый удар должен быть критически сильным. В карьере часто используются гидромолоты с регулируемой частотой — это позволяет адаптироваться к изменяющимся условиям без замены инструмента.
Сравнение эффективности гидромолотов и взрывных работ
В карьерах традиционно применялись взрывные работы для разрушения скальных пород. Однако в условиях близости инфраструктуры, жилых зон, линий электропередач или при необходимости точного контроля над размером фракции гидромолот становится предпочтительным инструментом. Сравнение двух методов по ключевым параметрам показывает, что гидромолот выигрывает в безопасности, экологичности и оперативности, но проигрывает в общей скорости при больших объемах. Ниже приведено сравнение на примере разработки слабоскрепленного известняка.
| Параметр | Гидромолот (средний класс) | Взрывные работы | Преимущество |
|---|---|---|---|
| Скорость разрушения, м³/ч | 8–25 | 50–150 | Взрыв |
| Точность разрушения | Высокая (±0,5 м) | Низкая (±3–5 м) | Гидромолот |
| Размер фракции, мм | 100–400 | 200–1000 | Гидромолот |
| Затраты на единицу объема, руб/м³ | 150–300 | 80–150 | Взрыв |
| Простой после операции, час | 0 | 2–6 | Гидромолот |
| Экологические риски | Минимальные (пыль, шум) | Высокие (воздушная волна, выбросы, вибрации) | Гидромолот |
| Требуемая лицензия | Нет | Да (ФСБ, Ростехнадзор) | Гидромолот |
Взрывные работы остаются экономически эффективными при массовой разработке крупных блоков, где требуется обрабатывать объемы более 5000 м³ за смену. Однако в карьерах с ограниченным пространством, вблизи транспортных магистралей, линий связи или при необходимости получения фракции для щебеночного производства, гидромолот — единственный приемлемый вариант. Его преимущество — непрерывная работа: после разрушения блока экскаватор сразу переходит к погрузке, без ожидания разгона обломков, контроля зоны безопасности и очистки от пыли и обломков после взрыва. Также гидромолот позволяет работать в ночное время, тогда как взрывы регламентированы только в дневные часы в большинстве регионов.
Оптимизация затрат на эксплуатацию гидромолота
Снижение себестоимости разрушения породы достигается не за счет дешевых запчастей, а за счет системного подхода к эксплуатации. Первый шаг — правильная адаптация гидромолота к характеристикам машины. Не стоит ставить тяжелый гидромолот на экскаватор 20 тонн, даже если он «в теории» подходит по весу. Перегрузка гидропривода приводит к утечкам, перегреву масла и отказу клапанов управления. Второй шаг — контроль качества гидравлической жидкости. Масло должно соответствовать спецификации ISO 11158 или DIN 51524, с содержанием воды не более 0,1%. При загрязнении масла пылью из карьера фильтры забиваются быстрее, а уплотнения изнашиваются в 2–3 раза быстрее. Рекомендуется использовать двойную систему фильтрации: предварительный фильтр на входе в гидромолот и фильтр на сливной линии.
Третий шаг — мониторинг температуры. Гидравлическая система не должна превышать 70–80°C. При температуре выше 90°C масло теряет вязкость, что снижает эффективность работы и вызывает кавитацию. Установка температурных датчиков и автоматического охлаждения (например, радиатора с вентилятором) позволяет продлить срок службы гидромолота на 30–50%. Четвертый шаг — обучение оператора. Оператор, который держит гидромолот перпендикулярно поверхности, работает с правильной глубиной погружения (не менее 15–20 см) и не «сжимает» породу под длительным давлением, сокращает износ на 25–40%. Пятьдесят процентов поломок гидромолотов связаны с неправильной техникой работы: удары под углом, пустой ход, удерживание на одной точке более 10–15 секунд.
Пятый шаг — ротация инструмента. При работе в карьере с несколькими участками разной твердости рекомендуется использовать два-три гидромолота разного класса и чередовать их. Например, легкий — для боковых откосов и мелких блоков, средний — для основного забоя, тяжелый — для пробивки коренных пород. Это позволяет избежать перегрузки одного инструмента и равномерно распределяет нагрузку. Шестой шаг — аренда в пиковые сезоны. При сезонной нагрузке (например, летом при активной добыче) аренда гидромолота на 3–4 месяца обходится дешевле, чем покупка, обслуживание и хранение в межсезонье.
Критерии выбора гидромолота для конкретного карьера
Выбор гидромолота зависит от четырех основных факторов: тип породы, размер блоков, доступная техника и логистика. Для известняка и доломита, имеющих прочность 30–80 МПа, подойдет средний гидромолот с энергией удара 600–1000 Дж. Для гранита и кварцита (120–250 МПа) требуется тяжелый инструмент с энергией 2000–4000 Дж. Размер блоков определяет, насколько часто нужно «выбивать» материал. Если блоки крупные (1–3 м³), нужна высокая энергия удара и низкая частота. Если материал уже треснутый, подойдут легкие и средние модели с высокой частотой.
Доступная техника — решающий фактор. Экскаватор 25 тонн с расходом гидравлики 140 л/мин и давлением 170 бар может работать только с гидромолотом класса 150–450 кг. Установка более тяжелого инструмента приведет к перегрузке насоса и отказу гидросистемы. Также важно учитывать тип крепления. Стандартные крепления — DIT (Diverging Impact Tool) или ISO 17559. Они обеспечивают совместимость с большинством моделей. Если на машине установлено крепление другого стандарта, замена гидромолота требует дополнительной адаптерной платформы, что увеличивает стоимость и снижает надежность.
Логистика — часто упускаемый фактор. В удаленном карьере с ограниченным доступом к запчастям и сервису рекомендуется выбирать инструмент с максимально простой конструкцией и высокой ремонтопригодностью. Гидромолоты с легко снимаемыми головками и открытыми клапанами легче ремонтировать на месте. Наличие запасных ударных стержней и втулок на складе в карьере позволяет сократить простои с 2–3 дней до 4–8 часов. Также важно иметь техническую документацию и схемы сборки на русском языке — это снижает риск ошибок при ремонте.
Практические рекомендации по монтажу и настройке
При установке гидромолота на экскаватор необходимо соблюдать порядок подключения гидролиний. Сначала подключается линия давления, затем — слив. Запуск без предварительной продувки гидросистемы приводит к попаданию воздуха в клапаны — это вызывает холостые удары и износ внутренних деталей. После подключения нужно запустить экскаватор на холостом ходу в течение 2–3 минут, затем включить гидромолот и проверить на отсутствие вибраций и утечек. Далее — постепенное увеличение нагрузки: начать с низкой частоты и постепенно повышать до оптимального режима.
Настройка глубины погружения — ключевой параметр. Оптимальная глубина — 15–30 см. При погружении меньше 10 см удар передается на стрелу, вызывая трещины. При погружении более 40 см инструмент «заклинивается», возрастает нагрузка на шток и снижается частота ударов. Регулировка глубины производится через вынос стрелы — при увеличении выноса глубина растет. Также важно не работать с гидромолотом, полностью прижатым к поверхности — это вызывает «забивание» зоны удара и перегрев.
Рекомендуется устанавливать гидромолот с наклоном 5–15 градусов от вертикали. Это снижает вибрации, улучшает отвод пыли и предотвращает самопроизвольное отскакивание от поверхности. Для работы на откосах или склонах следует использовать гидромолоты с дополнительным балансировочным механизмом или утяжелителями на корпусе. В условиях сильного ветра и пыли — монтировать защитные кожухи на шток и уплотнения. Проверять герметичность каждые 2–3 часа. При появлении масляных пятен на корпусе — немедленная остановка и осмотр.
FAQ
Когда выгоднее арендовать гидромолот, а когда покупать?
Аренда оправдана при сезонной нагрузке (3–6 месяцев в году), при нестабильных объемах добычи или при отсутствии капитала на покупку. Обычно аренда становится выгоднее при сроке использования менее 12–18 месяцев. При этом арендодатель часто обеспечивает обслуживание и запчасти, что снижает скрытые затраты. Покупка окупается при работе более 2000–2500 часов в год, при наличии собственного сервиса и склада запчастей. В условиях стабильного карьера с круглогодичной работой покупка снижает себестоимость на 15–25% за 2–3 года.
Что проверять первым при отказе гидромолота?
Первым делом — давление и расход гидравлики. Замерьте давление на входе и сравните с паспортными значениями. Если оно ниже, проверьте фильтры и насос экскаватора. Второй шаг — отключение гидромолота и проверка гидролиний на утечки. Третий — визуальный осмотр ударного стержня на изгиб, трещины и износ. Четвертый — включение гидромолота на холостом ходу: если он работает, но не бьет — проблема в клапане или поршне. Если не слышно ударов вообще — возможно, заклинивание или воздушная пробка.
Можно ли использовать гидромолот для разрушения асфальта в карьере?
Да, но неэффективно. Гидромолоты рассчитаны на разрушение скальных пород, а асфальт — мягкий, волокнистый материал. Лучше использовать грейфер или дробилку. Если гидромолот применяется для асфальта, он быстро изнашивается — ударный стержень и направляющие втулки теряют ресурс в 3–5 раз быстрее. Для асфальта оптимальны электромолоты или специальные навесные дробилки.
Как продлить ресурс ударного стержня?
Основные причины износа — удары под углом, пустой ход и перегрев. Чтобы продлить ресурс, работайте перпендикулярно поверхности, избегайте удара по уже разрушенному материалу и не задерживайте стержень на одной точке дольше 15 секунд. Используйте оригинальные стержни с закалкой HRC 50–55. Регулярно смазывайте направляющие втулки — это снижает трение. Установите датчики температуры на корпус гидромолота — при превышении 80°C снизьте нагрузку.
Можно ли заменить гидромолот на другую модель без изменения экскаватора?
Да, но только если новая модель соответствует параметрам базовой машины по массе, расходу и давлению. Проверьте паспорт экскаватора на допустимую нагрузку на стреле и максимальный расход масла. Если новая модель требует большего расхода — гидросистема не справится. Если масса превышает допустимую — возрастает риск повреждения стрелы и поворотной платформы. Используйте адаптеры только в крайнем случае — они снижают точность и надежность.
Как влияет температура окружающей среды на работу гидромолота?
При температуре ниже -20°C гидравлическое масло загустевает, что снижает производительность и увеличивает нагрузку на насос. Используйте масло с низкой температурой застывания (до -40°C). При высоких температурах (выше +40°C) масло перегревается, что вызывает кавитацию и снижение давления. Установите радиатор охлаждения и контролируйте температуру. Работа при температуре ниже -30°C или выше +50°C требует специальных решений и не рекомендуется без дополнительного оборудования.
Что делать, если гидромолот работает, но не разрушает породу?
Первый шаг — проверить энергию удара и частоту. Если параметры соответствуют породе, но результат нулевой — возможно, вы работаете по уже ослабленной породе или на слишком большом расстоянии от края блока. Попробуйте начать с края, а не с центра. Второй шаг — проверить состояние ударного стержня: изношенный или сколотый стержень не передает энергию. Третий — проверить гидравлическое давление: если оно ниже 120 бар, инструмент не работает эффективно. Четвертый — наличие пыли в зоне удара: пыль действует как амортизатор. Очистите зону контакта и повторите попытку.
